现代工程图学第三版习题集答案.pptx

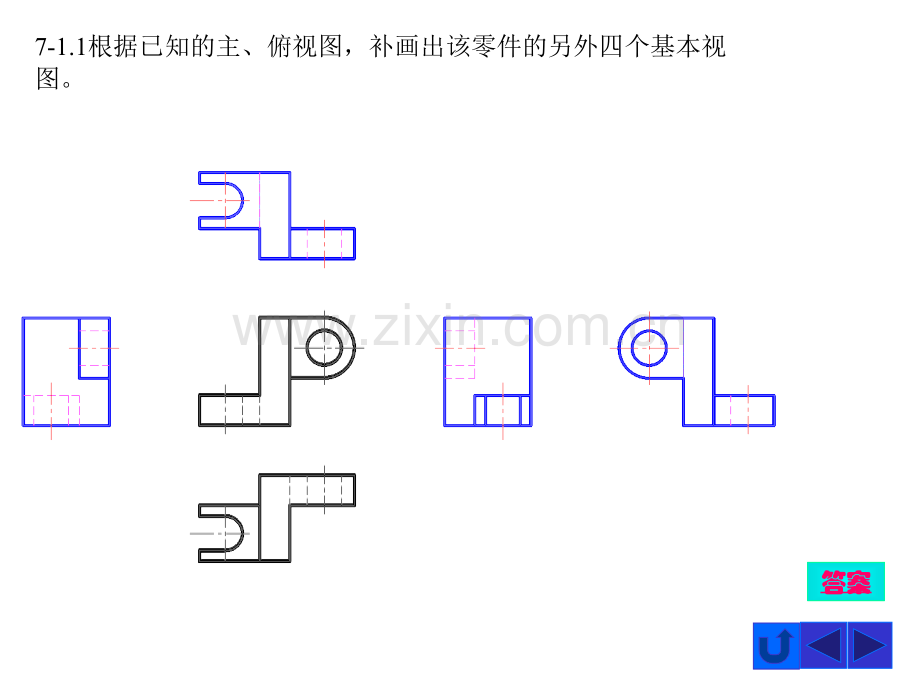

7-17-27-37-47-57-67-77-87-9总目录总目录第7章零件的表达方法7-1.17-1.27-1.37-1.47-2.17-2.27-2.37-2.47-2.57-2.67-3.17-3.27-3.37-3.47-4.17-4.27-4.37-4.47-5.17-5.27-5.37-5.47-6.17-6.27-6.37-6.47-7.17-7.27-8.17-8.27-8.37-8.47-9.17-9.27-9.3答案7-1.1根据已知的主、俯视图，补画出该零件的另外四个基本视图。7-1.2.画出A向局部视图并标注。7-1.3.作A向斜视图（右端安装板圆角半径为3mm）7-2.1.补全视图中所缺的线条。答案7-2.2.补全视图中所缺的线条。7-2.3.补全视图中所缺的线条。答案7-2.4.将零件的主视图改为全剖视图。答案7-2.5.将零件的主视图改为全剖视图。答案7-2.6.将零件的主视图改为全剖视图。答案7-3.1.将零件的主视图改为全剖视图。答案7-3.2.将零件的主视图改为全剖视图。答案7-3.3.将零件的主视图改为半剖视图。答案7-3.4.将主视图、俯视图画成半剖视图答案7-4.1.将主视图画成半剖视图，并作全剖的左视图。答案7-4.2.已知半剖主视图和俯视图，B-B作全剖左视图。7-4.3.将主视图、俯视图改为半剖视图，并作半剖的左视图。答案答案7-4.4.已知主视图和俯视图，将左视图画成全剖视图。答案7-5.1.分析视图中的错误，做出正确的剖视图答案7-5-2.将主视图改为适当的剖视图答案7-5.3.在合适位置作机件的局部剖视图。答案7-5.4.将零件的主、俯视图改为局部剖视图答案7-6.1.将主视图画成阶梯剖视图答案7-6.2.将主视图画成阶梯剖视图答案7-6.3.将主视图画成旋转剖视图7-6.将主视图画成旋转剖视。答案7-7.1.作斜剖视图答案7-7.将主视图画成 剖视图，并作斜剖视图。答案7-8.1.在相交剖切平面迹线的延长线上作移出断面。答案答案7-8.2.画出指定的断面图7-8.3.选择正确的AA断面图(在正确的图形上方画)。答案7-8.4.画出指定的断面图(键槽深4mm)。参考答案237-1.1根据已知的主、俯视图，补画出该零件的另外四个基本视图。7-2.2.补全视图中所缺的线条。7-2.4.将零件的主视图改为全剖视图。7-2.5.将零件的主视图改为全剖视图。7-2.6.将零件的主视图改为全剖视图。7-3.1.将零件的主视图改为全剖视图。7-3.2.将零件的主视图改为全剖视图。7-3.3.将零件的主视图改为半剖视图。7-3.4.将主视图、俯视图画成半剖视图7-4.1.将主视图画成半剖视图，并作全剖的左视图。7-4.2.已知半剖主视图和俯视图，B-B作全剖左视图。7-4.3.将主视图、俯视图改为半剖视图，并作半剖的左视图。7-4.4.已知主视图和俯视图，将左视图画成全剖视图。7-5.1.分析视图中的错误，做出正确的剖视图7-5-2.将主视图改为适当的剖视图7-5.3.在合适位置作机件的局部剖视图。7-5.4.将零件的主、俯视图改为局部剖视图答案7-6.1.将主视图画成阶梯剖视图7-6.1.将主视图画成阶梯剖视图7-6.2.将主视图画成阶梯剖视图7-6.3.将主视图画成旋转剖视图7-6.将主视图画成旋转剖视。7-7.1.作斜剖视图7-7.将主视图画成 剖视图，并作斜剖视图。7-8.1.在相交剖切平面迹线的延长线上作移出断面。7-8.2.画出指定的断面图7-8.4.画出指定的断面图(键槽深4mm)。
