电力系统稳态分析思考题.pptx

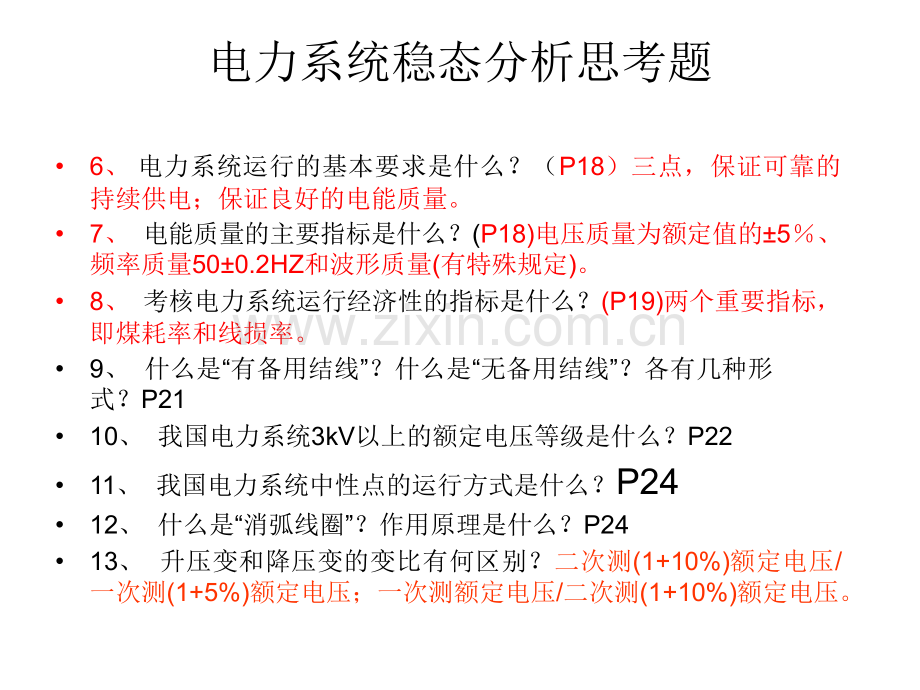

电力系统稳态分析思考题6、电力系统运行的基本要求是什么？（P18）三点，保证可靠的持续供电；保证良好的电能质量。7、电能质量的主要指标是什么？(P18)电压质量为额定值的5、频率质量500.2HZ和波形质量(有特殊规定)。8、考核电力系统运行经济性的指标是什么？(P19)两个重要指标，即煤耗率和线损率。9、什么是“有备用结线”？什么是“无备用结线”？各有几种形式？P2110、我国电力系统3kV以上的额定电压等级是什么？P2211、我国电力系统中性点的运行方式是什么？P2412、什么是“消弧线圈”？作用原理是什么？P2413、升压变和降压变的变比有何区别？二次测(1+10%)额定电压/一次测(1+5%)额定电压；一次测额定电压/二次测(1+10%)额定电压。电力系统稳态分析思考题14、我国三峡电站将装设26台水轮发电机组，每台额定容量为700MW。15、220kV系统的输送功率和输送距离是多少？P2416、*什么是“能量管理系统（EMS）”？17、*你对电力市场了解多少？18、*什么是高压直流（HVDC）输电系统？19、*什么是灵活交流输电系统（FACTS）？电力系统稳态分析思考题第第2章章1、“数学模型”的含义是什么？将物理元件或物理现象用数学的形式表示出来，且能够正确反映物理元件的特性或物理现象，其数学表示形式叫“数学模型”。2、什么是发电机的“运行极限图（功率圆图）”？P323、什么是发电机“进相运行”？P324、什么是变压器的铜耗和铁耗？P365、为什么说变压器的铜耗是可变损耗？铁耗是不变损耗？P366、升压三绕组变压器三个绕组由内到外的排列顺序是：中、低、高；降压三绕组变压器三个绕组由内到外的排列顺序是：低、中、高，为什么？和功率输送方向有关，为了减少漏抗。电力系统稳态分析思考题7、用扩径导线或分裂导线的主要目的是什么？P428、220kV和500kV线路上每串绝缘子的片数一般为多少？P439、铝线和铜线的电阻率是多少？P4510、架空输电线为什么要换位？何谓“完全换位”？P4411、架空输电线路的电抗一般为/km左右。P5012、架空输电线路的电纳一般为S/km左右。P5613、正常的架空输电线路的电导一般为S/km左右。P5814、架空线路与电缆线路在电气参数上主要有哪些差别？P5915、什么是电晕？P56-P57电力系统稳态分析思考题16、三相导线等间距水平排列时，边相导线和中间相导线哪个更容易发生电晕现象？P5817、计算线路的参数时，在什么情况下需要考虑分布参数特性？P6518、什么是“平均额定电压”？它是如何规定的？较额定电压高5的电压（沿线路的电压降落一般为10，首端为10额定电压，末端为额定电压，中间为平均额定电压）。19、标么制与有名制有和区别？P7720、在等值电路中，线路的对地支路是容性的，变压器的对地支路是感性的，为什么？(电容引起、电感引起)21、什么是线路的“充电功率”？它对线路输送容量及系统运行有何影响？由线路电纳产生的容性功率，提高输送功率，抬高电压。22、*什么是负荷曲线？日负荷曲线和年负荷曲线各有何用处？P7223*电力系统为什么要进行负荷预测？P7224、*日负荷曲线上如果有很大的“峰谷差”会对系统有何影响？有何办法减小它？P72电力系统稳态分析思考题第第3章章什么是“潮流计算”？它有什么作用？比较潮流计算与一般电路计算有何异同。计算电力系统的电压和输电线路功率，对电力系统的运行情况进行分析。潮流计算和一般电路计算的已知条件不同，电路计算是已知电流求电压，是线性关系。潮流计算已知是负荷功率，求电压和联络线功率，是非线性关系。为什么潮流计算要计算功率和电压而不是电流和电压？如果将功率换成电流对潮流计算会带来什么影响？负荷功率是已知的，电流未知。当负荷功率已知时，电流和电压是变化的，若将功率换成电流，由于电压的变化，不能使负荷功率保持不变。不能用迭代的方法求解。电力系统稳态分析思考题3、选择填空：在潮流计算中，（1）、功率（包括功率损耗）代表（三相）（单项）功率，单位是（MVA、MW、Mvar）（kVA、kW、kvar）（VA、W、var）；P94（2）、电压代表（线）（相）电压，单位是（kV）（V）；P94（3）、阻抗和导纳代表（单）（三）相参数，单位分别是欧姆和西门子。P944、“电压降落（电压升高）”、“电压偏移（电压偏差）”、“电压调整”和“电压损耗”这些概念有何异同？P955、什么是“输电效率”？P966、请解释以下名词的含义并说明它们之间有何关系：（1）最大负荷利用小时数；（2）年负荷率；（3）年负荷损耗率；（4）最大负荷损耗时间；（5）线损率。P97-P98电力系统稳态分析思考题7、当输电线路空载运行时，线路的末端电压将高于始端电压，为什么？P988、什么是输电线路的“充电功率”？P939、500kV架空线路要装设并联电抗补偿，一般电缆线路要加串联电抗补偿，为什么？吸收充电功率，限制短路电流。10、“运算负荷”与“运算功率”有何差别？P10211、“环型网络”与“辐射型网络”的潮流计算有何不同？P103-P11712、什么是“功率分点”？“无功分点”与“有功分点”各有何特点？P11713、环网中的“循环功率”会对系统有哪些影响？P11614、环网中潮流的“自然分布”与“经济分布”有何区别？按阻抗分布、按网损最小分布。15、*潮流的调整控制手段主要有哪些？P133-134电力系统稳态分析思考题第第4章章1、一般来说，潮流计算要有几个主要步骤？P63164八个步骤2、常用的潮流计算的数学模型是什么？牛顿、PQ什么是“自导纳”、“互导纳”？怎样形成和修改导纳阵？P1403、导纳阵都有哪些主要特点？P1414、潮流计算中的变量都有哪些？是怎样分类的？P1535、潮流计算中的节点分为几种类型？P1546、什么是“功率方程”？为什么说它是非线性方程？P1587、为什么说潮流计算只能采用“迭代法”求出满足一定精度的近似解？P157电力系统稳态分析思考题8、有几种“常规潮流”算法？牛顿、PQ9、牛顿-拉夫逊迭代法的特点是什么？P158-16410、“直角坐标”和“极坐标”指的是什么？P158-164电压表示形式11、P-Q分解法也叫“快速分解法（fastde-couplingmethod）”或“P-Q解耦法”，它的主要特点是什么？P170-17512、牛顿-拉夫逊迭代法和P-Q分解法有何关系？P158-P117113、在P-Q分解法中，因为考虑到电力系统的两个特点所以才能够对修正方程式进行简化，这两个特点是什么？它在什么情况下失效？P170-175电力系统稳态分析思考题14、在P-Q分解法中，雅可比矩阵变成了B和B”，与牛顿法的雅可比矩阵相比它们有什么特点？P19415、P-Q分解法的修正方程式是什么？P17316、请比较两种潮流计算方法的特点，包括原理、迭代次数、收敛性、计算速度、实用性及计算准确度。P158-17517、P-Q分解法的修正方程式相对于牛顿法进行了种种简化，这是否意味着P-Q分解法的计算准确度低于牛顿法？否（迭代收敛判据相同）18、什么是“雅可比矩阵（Jacobianmatrix）”？它有什么特点？什么是“PV节点向PQ节点转化”问题？P15919、潮流的约束条件都有哪些？P163电力系统稳态分析思考题第第5章章1、系统正常的频率质量范围是多少？系统怎样保证频率质量？500.2HZ进行一、二、三次调整2、为什么说系统的频率质量主要取决于有功平衡？当负荷增加，机械功率小于电磁功率时（由于惯性气门未加大）发电机转速降低，频率下降，反之增高。只有负荷功率与发电功率平衡时，发电机3000转/分，频率为50HZ。3、怎样理解负荷的变动与频率调整的关系？P1974、什么是“调速器”和“调频器”？它们有何作用？P1965、网络损耗的两个组成部分是什么？高压输电系统的网络损耗一般占系统总负荷的百分之多少？P1983%左右。6、水电厂、火电厂和原子能电厂的厂用电率为多少？P198电力系统稳态分析思考题7、有功负荷预测的意义是什么？怎样进行预测？P198什么是系统的备用容量？怎样确定电力系统的备用容量？P198-1998、什么是“热备用”？什么是“冷备用”？P1999、有功功率的最优分配包含两个内容，它们是什么？各有什么含义？P19910、火电、水电和核电各有何特点？P20011、什么是“抽水蓄能”电厂？它有何作用？P20112、枯水期和丰水期的机组安排各有何特点？P20213、什么是“耗量特性”？什么是“比耗量”和“耗量微增率”？P203-20414、什么是最优分配负荷的目标函数和约束条件？P205电力系统稳态分析思考题15、什么是“等耗量微增率准则”？P20616、什么是“水煤换算系数”？P21317、什么是“网损微增率”？P21718、系统的频率不满足质量要求会产生哪些不好影响？见笔记19、什么是“有功电源的静态频率特性”？什么是“有功负荷的静态频率特性”？P22620、“调差系数”和“单位调节功率”的含义是什么？P22721、什么是频率的“无差控制”和“有差控制”？P226电力系统稳态分析思考题第第6章章1、电力系统中的无功电源都有哪些？各有何特点？P2472、什么是“无功优化”问题？P2433、什么是“等网损微增率准则”？P2514、电力系统中主要有几种电压调整的措施？各自有何特点？P264-P2735、什么是“中枢点电压管理”？它有几种调压方式？P264-P268电力系统稳态分析思考题6、电力系统中电压偏差过大的原因是因为无功问题，一种是无功不足，另一种是无功分布不合理，它们分别需要采取那种调压措施才能解决？P264-P2737、为什么调节发电机的励磁可以调节端电压？P2648、变压器的分接头一般设在那个绕组？为什么选择不同的分接头可以调压？P265-2669、并联电容器调压和并联调相机调压有哪些不同？P264-P26810、说明并联和串联补偿设备调压的原理是什么？P268电力系统稳态分析思考题11、为什么说电压的变化主要受无功分布的影响？P9312、怎样根据电压要求确定并联无功补偿容量？P269-P27113、电压和频率是电能质量的两个重要指标，试比较调频和调压各有何特点？集中调整和分散调整，调整的功率不同（电压为无功、频率为有功）、调整设备不同（有功为发电机；无功为发电机、调相机、电容器、静止无功补偿器）、优化判据不同（有功优化为消耗的一次能源最少，无功优化为网损最低）
