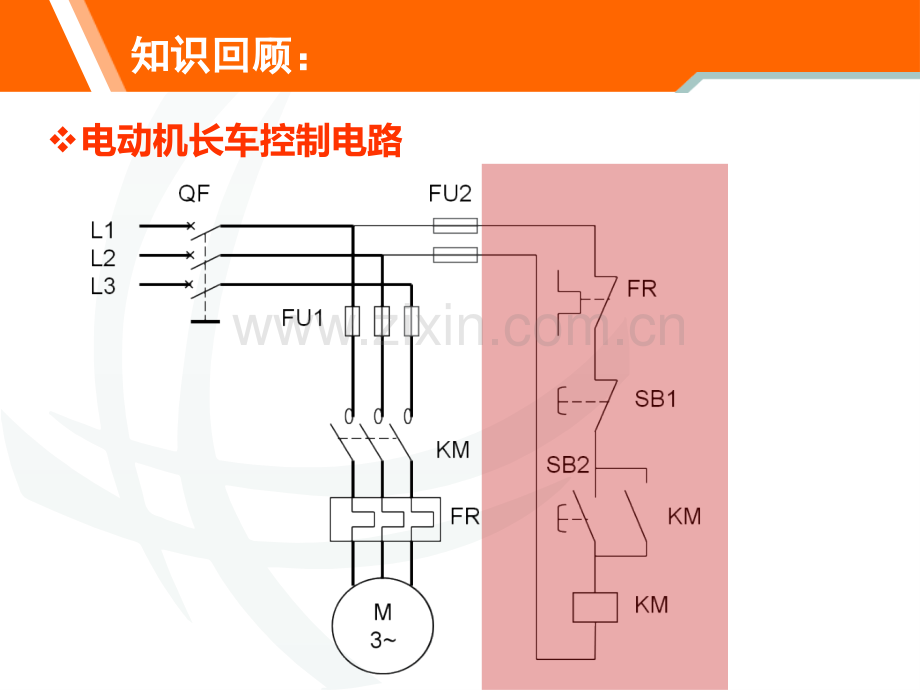

电气安装控制电路接线“四步法”长沙高新技术工程学校长沙高新技术工程学校 赵浩赵浩v电动机长车控制电路知识回顾：知识回顾：v电动机正反转双重联锁控制电路思考：这个电路应该如何接线？思考：这个电路应该如何接线？电气安装控制电路接线电气安装控制电路接线“四步法四步法”（自创）（自创）v特点：v1、适应初学者，只需认识基本电气控制元器件；例：交流接触器交流接触器常闭触点常闭触点交流接触器交流接触器常开触点常开触点交流接触器交流接触器线圈线圈交流接触器交流接触器主触点主触点交流接触器KMKM电气安装控制电路接线电气安装控制电路接线“四步法四步法”（自创）（自创）v特点：v1、适应初学者，只需认识基本电气控制元器件；例：SB按钮开关按钮开关常闭触点常闭触点按钮开关SBSBSB1SB1SB2SB2SB3SB3SB按钮开关按钮开关常开触点常开触点电气安装控制电路接线电气安装控制电路接线“四步法四步法”（自创）（自创）v特点：v1、适应初学者，只需认识基本电气控制元器件；v2、适应任何电气控制电路；电动机正反转双重联锁控制电路电动机正反转双重联锁控制电路电动机星三角降压启动控制电路电动机星三角降压启动控制电路电气安装控制电路接线电气安装控制电路接线“四步法四步法”（自创）（自创）v特点：v1、适应初学者，只需认识基本电气控制元器件；v2、适应任何电气控制电路；v3、所连电路为最优接线方式；电气安装控制电路接线电气安装控制电路接线“四步法四步法”（自创）（自创）v特点：v1、适应初学者，只需认识基本电气控制元器件；v2、适应任何电气控制电路；v3、所连电路为最优接线方式；v4、所连电路一定正确。重点：你可以重点：你可以完完完完全全全全不懂这个电路不懂这个电路的工作原理！的工作原理！23456789101v1、标线号：一般从左至右，从上至下，依次标号一般从左至右，从上至下，依次标号电气安装控制电路接线电气安装控制电路接线“四步法四步法”（自创）（自创）KM1L1L2L3QFFU2FU1M3KM1SB1SB2FRFRUVWU1V1W1FU1M3FRKM2KM2SB3KM1KM2电动机正反转双电动机正反转双重联锁控制电路重联锁控制电路电气安装控制电路接线电气安装控制电路接线“四步法四步法”（自创）（自创）v1、标线号：v2、找元件：从上至下找出每线号中用实线连接的元件从上至下找出每线号中用实线连接的元件电气安装控制电路接线电气安装控制电路接线“四步法四步法”（自创）（自创）v1、标线号：v2、找元件：从上至下找出每线号中用实线连接的元件从上至下找出每线号中用实线连接的元件电气安装控制电路接线电气安装控制电路接线“四步法四步法”（自创）（自创）v1、标线号：v2、找元件：依次找出每线号中用实线连接的元件依次找出每线号中用实线连接的元件电气安装控制电路接线电气安装控制电路接线“四步法四步法”（自创）（自创）v1、标线号：v2、找元件：依次找出每线号中用实线连接的元件依次找出每线号中用实线连接的元件4号线：号线：SB1常闭常闭 SB2常开常开 KM1常开常开 SB3常开常开 KM2常开常开电气安装控制电路接线电气安装控制电路接线“四步法四步法”（自创）（自创）v1、标线号：v2、找元件：v3、就近连：v4、串葫芦：从电气控制原理图线号最上面开始，从电气控制原理图线号最上面开始，根椐各元件实物位置，就近连线。根椐各元件实物位置，就近连线。4号线：号线：SB1常闭常闭 SB2常开常开 KM1常开常开 SB3常开常开 KM2常开常开电路实物接线电路实物接线v看一看：哪组能最快画出电的 4、5 号线的模拟接线图？v比一比：哪组能最快连完电路的 4、5 号线？分组竞赛：分组竞赛：v1、找元件过程中，不可漏元件；v2、接线过程中，每号线都不可越过元件；v3、所有从开关盒内出来的线必须经过端子排。注意事项：注意事项：v请同学们对照任务书第二页，完成模拟接线。课后拓展：课后拓展：
