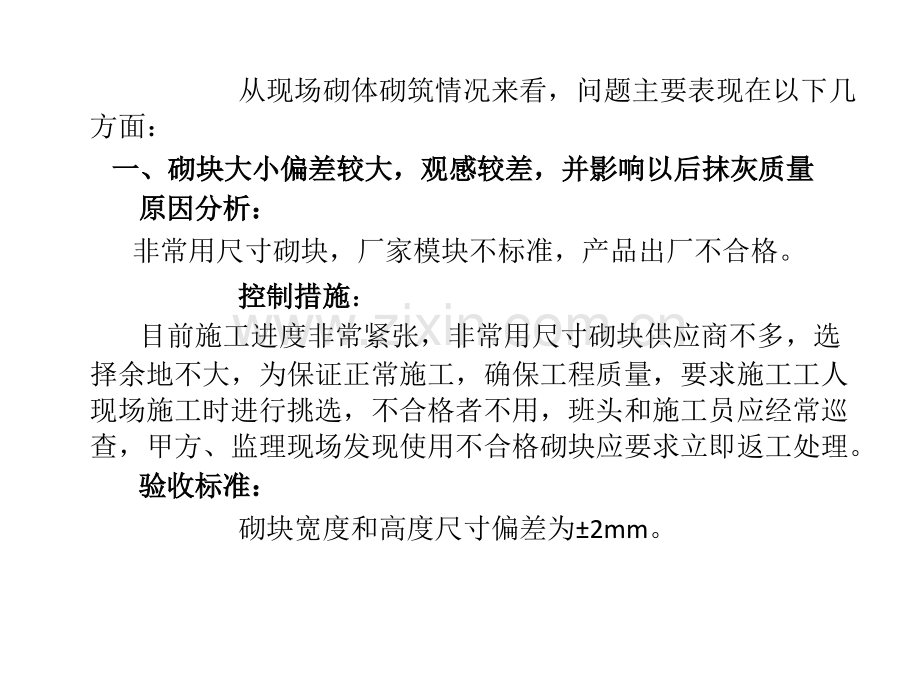

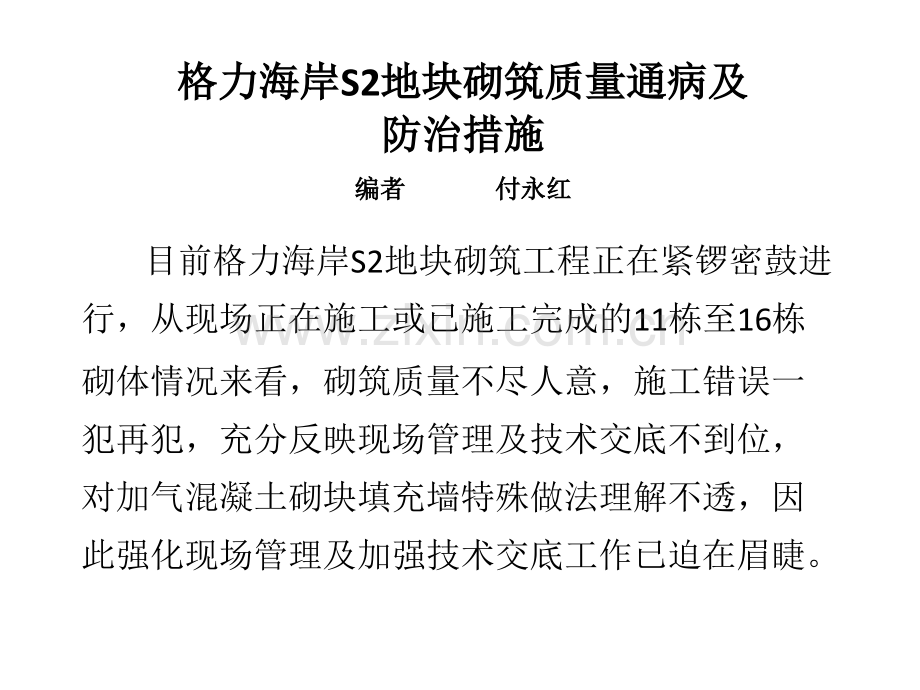

目前格力海岸S2地块砌筑工程正在紧锣密鼓进行，从现场正在施工或已施工完成的11栋至16栋砌体情况来看，砌筑质量不尽人意，施工错误一犯再犯，充分反映现场管理及技术交底不到位，对加气混凝土砌块填充墙特殊做法理解不透，因此强化现场管理及加强技术交底工作已迫在眉睫。从现场砌体砌筑情况来看，问题主要表现在以下几方面：一、砌块大小偏差较大，观感较差，并影响以后抹灰质量一、砌块大小偏差较大，观感较差，并影响以后抹灰质量 原因分析：原因分析：非常用尺寸砌块，厂家模块不标准，产品出厂不合格。控制措施控制措施：目前施工进度非常紧张，非常用尺寸砌块供应商不多，选择余地不大，为保证正常施工，确保工程质量，要求施工工人现场施工时进行挑选，不合格者不用，班头和施工员应经常巡查，甲方、监理现场发现使用不合格砌块应要求立即返工处理。验收标准：验收标准：砌块宽度和高度尺寸偏差为2mm。二、砂浆灰缝不饱满二、砂浆灰缝不饱满 原因分析：原因分析：1、因砌筑砂浆和易性较差，砌筑时挤浆费劲，操作者用瓦刀铺刮砂浆后，产生空穴砂浆层不饱满。2、砌体在装卸中出现破角或采用灰刀劈砌块造成破角，在顶砌过程中破角处灰缝砂浆不饱满。防治措施：防治措施：1、加强巡视检查，进行钻芯抽查，及时纠正砂浆不饱满现象。2、泥工在切割砌块时，要求采用锯、钻、镂、平直架等专用工具，不得用斧砍刀劈。验收标准：验收标准：竖缝、水平缝以及砌体与混凝土结构的连接缝的饱满度均应大于80。三、砂浆灰缝与砌块之间出现裂缝、砂浆灰缝与砌块之间出现裂缝 原因分析：原因分析：1、砌块在砌筑前未进行表面湿润，因砌块将砂浆中水分吸走出现砂浆干缩裂缝。2、砂浆灰缝未及时勾缝。3、砂浆灰缝太厚，出现砂浆收缩裂缝。防治措施：防治措施：1、砌块在砌筑前先进行表面湿润。2、砂浆灰缝须及时勾缝，勾缝时应待砂浆稍干，宜在砌筑半个小时左右。3、调整砌块长度，严格控制灰缝厚度。验收标准：验收标准：1、蒸压加气混凝土在砌筑前淋水湿润，表面湿润深度810mm。2、勾缝应采用专用工具勾出深13mm的凹缝。3、灰缝宽1015mm。四、砌体中出现透光缝现象四、砌体中出现透光缝现象 原因分析：原因分析：1、砌块塞缝不饱满。2、砌块间缝隙过大，泥工为图省事硬塞砖块填充，填充时未放砂浆或砂浆不饱满。防治措施：防治措施：1、要求施工人员必须认真控制砂浆饱满度，特别是最后一块非顶砌砖的竖缝。2、对工人进行技术交底，不允许塞砖填缝。后果分析：后果分析：外墙或卫生间易出现砌体渗水现象。五、砌体中掺有断裂砌块五、砌体中掺有断裂砌块 原因分析：原因分析：1、砌块强度较低，泥工在搁置砌块时用力过大造成砌块断裂。2、砌块强度较低，泥工在锤击砌块压浆时造成砌块断裂。防治措施：防治措施：1、因砌块强度较低，砌筑时应注意轻拿轻放。2、要求泥工在锤击砌块压浆时注意控制力度，不得用灰刀击打。后果分析：后果分析：1、因砌块断裂裂缝无砂浆，抹灰层易在砌块断裂处出现开裂现象。2、外墙或卫生间易出现砌体渗水现象。六、门洞边未留水泥砖，设门柱处砌体未留马牙槎、门洞边未留水泥砖，设门柱处砌体未留马牙槎 和钢筋和钢筋 原因分析：原因分析：1、泥工不清楚具体做法。防治措施：防治措施：1、做一层砌体样板，加强对泥工的技术交底。2、通过巡视检查纠正泥工错误做法。后果分析：后果分析：1、因砌块强度较低，不能承载带振动的门，必须换用强度高的材料固定门。2、设门柱处砌体未留马牙槎和钢筋，会在此处形成上下通缝。七、顶砌砖塞缝不饱满七、顶砌砖塞缝不饱满 原因分析：原因分析：1、塞缝水泥砂浆不饱满。2、未进行二次塞缝。防治措施：防治措施：1、要求施工单位进行二次塞缝。2、加强巡视检查。处理办法：处理办法：挂网前进行补塞处理。八、门洞过梁八、门洞过梁 两端伸进砌体内太短两端伸进砌体内太短 原因分析：原因分析：1、施工单位按以前砌砖的常规做法预制过梁。防治措施：防治措施：1、进行技术交底。2、到预制场地巡查。验收标准：验收标准：1、门洞过梁两端伸进砌体内各不小于0.4m。九、消防箱洞口未留过梁，侧面立砌加气混凝土砌块、消防箱洞口未留过梁，侧面立砌加气混凝土砌块 原因分析：原因分析：1、因洞口较小而漏做过梁。2、为图省事而立砌加气混凝土砌块。防治措施：防治措施：1、加强对泥工的技术交底。2、通过巡视检查纠正泥工错误做法。后果分析：后果分析：1、因砌块强度较低，不能承受任何变形，不做过梁极易在角部产生45斜向裂缝。2、因砌块强度较低，撞击易坏，因而消防箱洞口侧面立砌加气混凝土砌块不安全。十、加气混凝土砌块与水泥砖混砌十、加气混凝土砌块与水泥砖混砌 原因分析：原因分析：1、技术交底不清楚。防治措施：防治措施：1、加强技术交底。2、加强巡视检查。处理办法：处理办法：1、加气混凝土砌块与水泥砖之间增设抗裂柱。2、统一砌体材料，但须经设计单位同意。十一、砌体挂网前未对缺陷进行修补，线管处未挂网十一、砌体挂网前未对缺陷进行修补，线管处未挂网 原因分析：原因分析：1、施工单位未安排泥工进行修补。2、施工单位对技术要求不清楚。防治措施：防治措施：1、进行技术交底。2、加强巡视检查。后果分析：后果分析：1、易产生空鼓现象，外墙易渗水。2、线管处砂浆较厚，极易因砂浆收缩产生通长裂缝。十二、砌体抹灰前甩浆拉毛处理厚度及密度不够十二、砌体抹灰前甩浆拉毛处理厚度及密度不够 原因分析：原因分析：1、施工单位对技术要求不清楚。2、施工工艺难以保证。防治措施：防治措施：1、进行技术交底。2、加强巡视检查。验收标准：验收标准：基体抹灰前应作表面处理：先用聚合物水泥浆喷涂（或抹压）一道。再将聚合物纤维水泥砂浆、聚合物水泥砂浆或其它界面处理剂分层喷涂（或抹压）于基体表面上，总厚度35mm，与基体的拉伸粘结强度不小于0.6MPa，边抹灰边拉毛、或边喷涂边拉毛，拉毛面积不小于基体表面积的95，待拉毛面坚硬再进行后续工序施工。十三、抹灰阴阳角不符合要求十三、抹灰阴阳角不符合要求 原因分析：原因分析：1、技术交底不到位，泥工不清楚验收标准。防治措施：防治措施：1、加强技术交底。2、佩戴靠尺、阴阳角尺加强检查。验收标准：验收标准：普通抹灰阴阳角方正合格标准：4mm。十四、抹灰前线盒未加保护十四、抹灰前线盒未加保护 原因分析：原因分析：施工管理不到位。防治措施：防治措施：加强管理，对抹灰前各项准备进行检查验收，做好成品保护工作。十五、窗底未做混凝土压顶，窗侧为加气混凝土砌块十五、窗底未做混凝土压顶，窗侧为加气混凝土砌块 原因分析：原因分析：1、技术交底不到位。2、现场管理不到位。防治措施：防治措施：1、加强技术交底。2、加强巡视检查。后果分析：后果分析：1、非烧结砖（砌块）在窗下不做混凝土压顶或混凝土压顶不伸入墙体内（专项措施要求伸入墙内不少于400mm），砌块在窗角处易产生45斜向裂缝。2、因砌块强度较低，窗固定在砌块上不能受力，窗在受外力作用下易松脱。十六、钢筋砂浆带做法的比较十六、钢筋砂浆带做法的比较十七、按质检站要求，所有砌块（砖）砌筑的砌体均应设置钢筋十七、按质检站要求，所有砌块（砖）砌筑的砌体均应设置钢筋砂浆带砂浆带 混凝土砌块未设置钢筋砂浆带
