电法勘探在水泥路面勘查中的应用效果.pptx

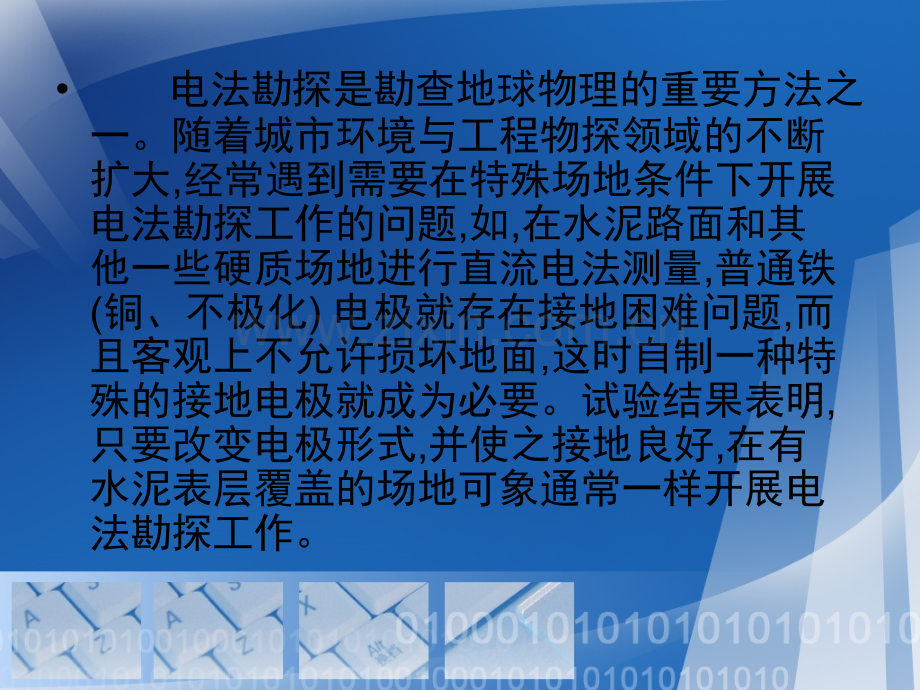

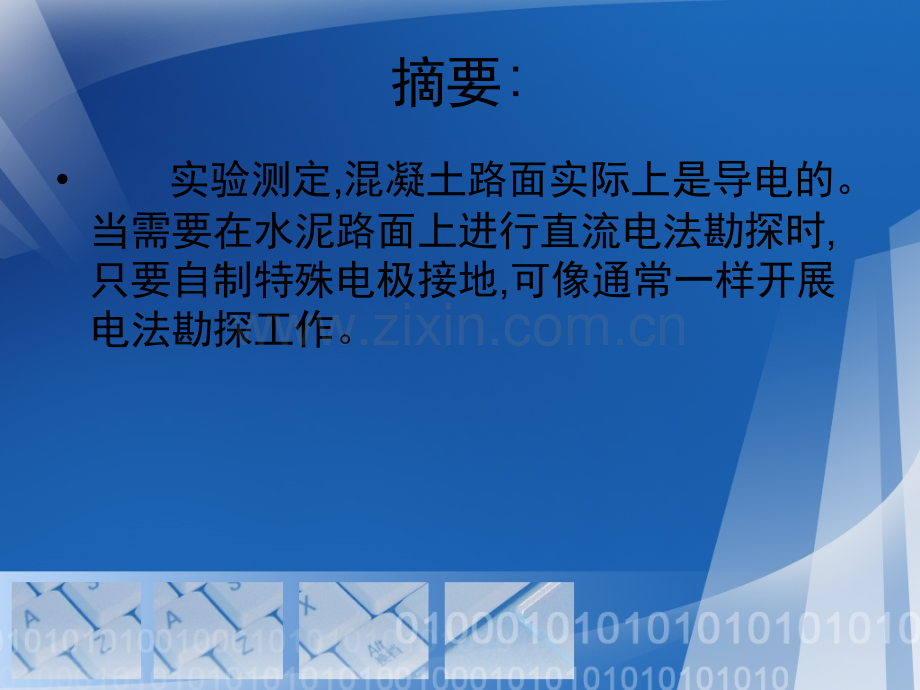

摘要:实验测定,混凝土路面实际上是导电的。当需要在水泥路面上进行直流电法勘探时,只要自制特殊电极接地,可像通常一样开展电法勘探工作。电法勘探是勘查地球物理的重要方法之一。随着城市环境与工程物探领域的不断扩大,经常遇到需要在特殊场地条件下开展电法勘探工作的问题,如,在水泥路面和其他一些硬质场地进行直流电法测量,普通铁(铜、不极化)电极就存在接地困难问题,而且客观上不允许损坏地面,这时自制一种特殊的接地电极就成为必要。试验结果表明,只要改变电极形式,并使之接地良好,在有水泥表层覆盖的场地可象通常一样开展电法勘探工作。1混凝土电阻率的测定及自制特殊电极 测试路段水泥路面混凝土配合比为4 车(建筑工地常用的手推翻斗车)石:3 车沙:2 包水泥。按此比例,并用同一类型沙、石料和同一型号水泥制作了多块混凝土标本。28 d 后,标本测量结果为50 m,混凝土路面实际上是导电的。水泥主要由硅酸盐组成,其中夹有少量的煤灰和粘土。分析混凝土导电的原因,主要是含有少量的煤灰,其次是在混凝土凝固后,夹在其中的水份像小气泡一样成蜂窝状永久地保留在里面,从而使得混凝土导电。我们试验了多种电极,其中以由半截酸奶瓶、大头针和掺有食盐的粘土所组成的接地电极效果最好,且制作方便,可重复使用(图1)。实际工作中,为保证电极与水泥地面接触良好,必须保持瓶中粘土有一定的湿度。一般在跑极时,电极应放在盛有泥浆的塑料盆里,当路面上有较厚的灰尘时,应先用湿抹布把灰尘擦净。2水泥路面上直流电阻率法试验2.1 中间梯度法 测量场地为城市水泥街道,探测目的为确定路面下顺街道延伸的城市污水管道的位置。测量场地水泥路面表层混凝土厚20 cm,其下为稳定层,厚约2540cm;再往下为压实层,厚约1 m,主要由砂、石和土组成,电阻率较高,约为300400 m;压实层以下过渡到自然状态粘土层,厚6 m 左右,电阻率约为4060 m;基底是强风化泥质粉沙岩,电阻率约为1525m。排水管直径1 m,中心埋深1.8 m,在电性上相对周围介质表现为低阻反映。水泥路面宽18 m,共布置了6 条测线,其中2 和5 为主测线。测线方向垂直于街道,测线长12 m,线距2 m。A,B 极布置在街道两旁的建筑物中,AB=45 m,也用自制电极接地。工作时,供电电压225 V,供电电流约180 mA。M,N 极使用自制电极,MN=0.2 m,点距0.2m,测量中一次场电位较大并且很稳定。6 条测线上都产生了明显低阻异常,峰值点的连线与管道中心位置吻合,见图2。2.2对称四极剖面法和联合剖面法 对称四极剖面法测网与中间梯度法测网相同,AB=3 m,MN=0.2 m,点距0.2 m。工作时,供电电压90 V,供电电流约100 mA。M,N 极使用自制电极。6 条测线上都产生了明显低阻异常,峰值点的连线与管道中心位置吻合亦很好,见图3。选取测线2 进行了联合剖面法的测量。A O=BO=4 m,MN=0.2 m,测量结果见图4。从图中可以看出,在4 号测点左侧附近,sA,sB 曲线出现了明显的低阻正交点,其位置与管道在地面的投影位置吻合。2.3对称四极测深法 在同一路段,对称四极测深选择在地下介质分层比较稳定的场地进行,顺街道方向布极。A,B,M,N 都是用自制电极接地,且像通常一样移动,测量结果见图5。从图中可以看到,测深曲线为KQ 型,解释结果为:第一层电阻率65m,厚0.6 m,基本反映了混凝土层和稳定层的电阻率与厚度;第二层电阻率约330 m,厚1 m,基本反映了垫层和压实层的电阻率与厚度;第三层电阻率约50 m,厚6 m,基本反映了粘土层的电阻率与厚度;第四层电阻率15m,基本反映了低阻基底电阻率与厚度。2.4高密度电阻率法 高密度电阻率法选择在同一路段另一邻近场地进行,测线方向与街道延伸方向一致。该处路面下埋设有横穿街道的自来水管,在电性上表现为低阻。高密度电阻率法测量时使用了30 个自制电极,垂直于水管对称布置。最小电极距a=0.3m,剖面长度8.7 m。实测时,分别获得了温纳、偶极O偶极、微分这3 种装置下的3 个参数s,s,s,室内进行了比值处理,计算了Ts 参数,Ts=s/s。s,s,s 等值线断面图均很好地反映了水管位置,特别是Ts等值线断面图对水泥路面及其以下各介质分布特征反映相当清晰(图6)。此外,在水泥路面上,我们还进行了二极、三极剖面法测量,均获得了良好的效果。3结束语 对多种水泥试块的实验测定,表明水泥路面是导电的。通过上述一系列的试验工作,说明在水泥公路上同样可进行直流电法勘探,这对环境与工程物探工作有一定的实用价值。谢谢观看！
