电流有效值的计算.pptx

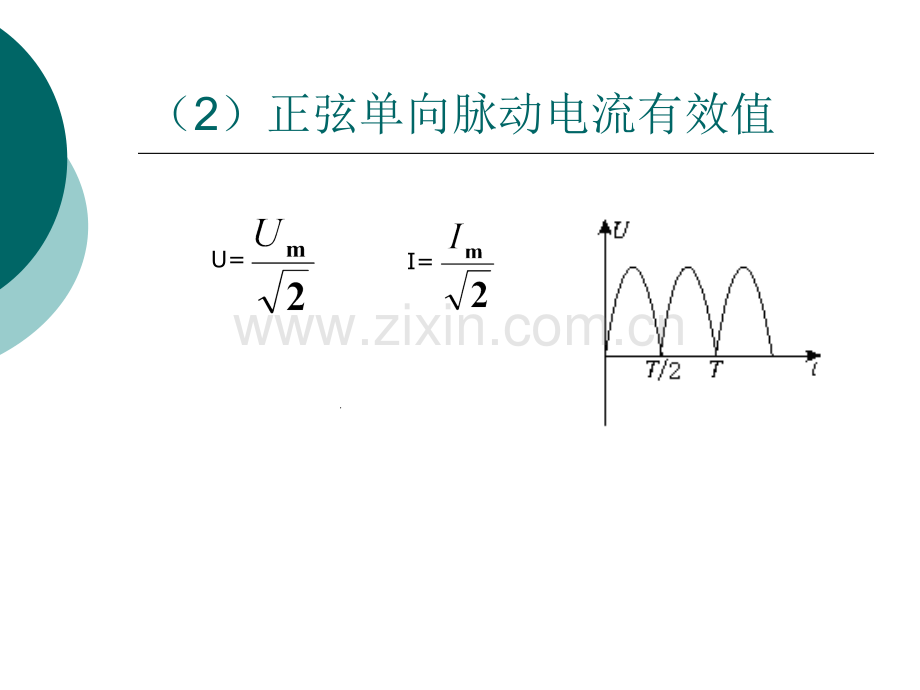

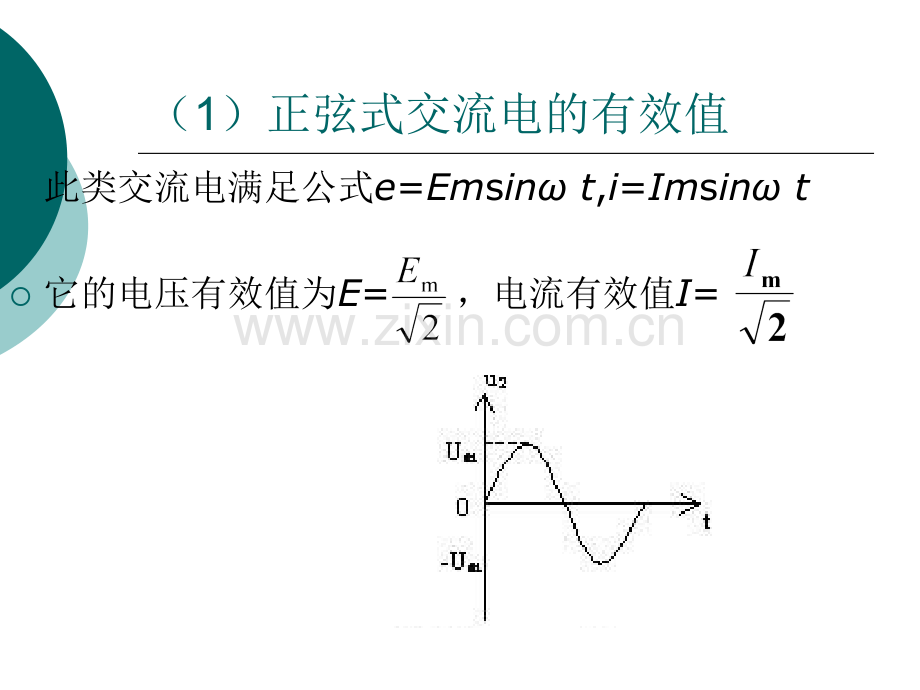

（1）正弦式交流电的有效值此类交流电满足公式e=Emsin t,i=Imsin t它的电压有效值为E=，电流有效值I=（2）正弦单向脉动电流有效值.U=I=（3）正弦单向脉动电流有效值 若将右图所示的交流电加在电阻R上，那么经一周期产生的热量应等于它为全波交流电时的1/2，即（4）非对称正弦交流电的有效值（5）矩形脉动电流的有效值（6）非对称性矩形脉动交流电有效值ti/A0.010.020.030.04（7）非对称性交流电有效值（8）非对称性矩形脉动交流电有效值1、一电压U0=10 V的直流电通过电阻R在时间t内产生的热量与一交变电流通过R/2时在同一时间内产生的热量相同，则该交流电的有效值为多少？解：根据t时间内直流电压U0在电阻R上产生的热量与同一时间内交流电压的有效值U在电阻R/2上产生的热量相同，则练习2、在图示电路中，已知交流电源电u=200sin10t V，电阻R=10，则电流表和电压表读数分别为 A.14.1 A,200 V B.14.1 A,141 VC.2 A,200 VD.2 A,141 V分析：在交流电路中电流表和电压表测量的是交流电的有效值，所以电压表示数为答案：B使用时，直接删除本页！使用时，直接删除本页！精品课件，你值得拥有精品课件，你值得拥有！精品课件，你值得拥有精品课件，你值得拥有！使用时，直接删除本页！使用时，直接删除本页！精品课件，你值得拥有精品课件，你值得拥有！精品课件，你值得拥有精品课件，你值得拥有！使用时，直接删除本页！使用时，直接删除本页！精品课件，你值得拥有精品课件，你值得拥有！精品课件，你值得拥有精品课件，你值得拥有！3、
