第13章隧洞施工测量.pptx

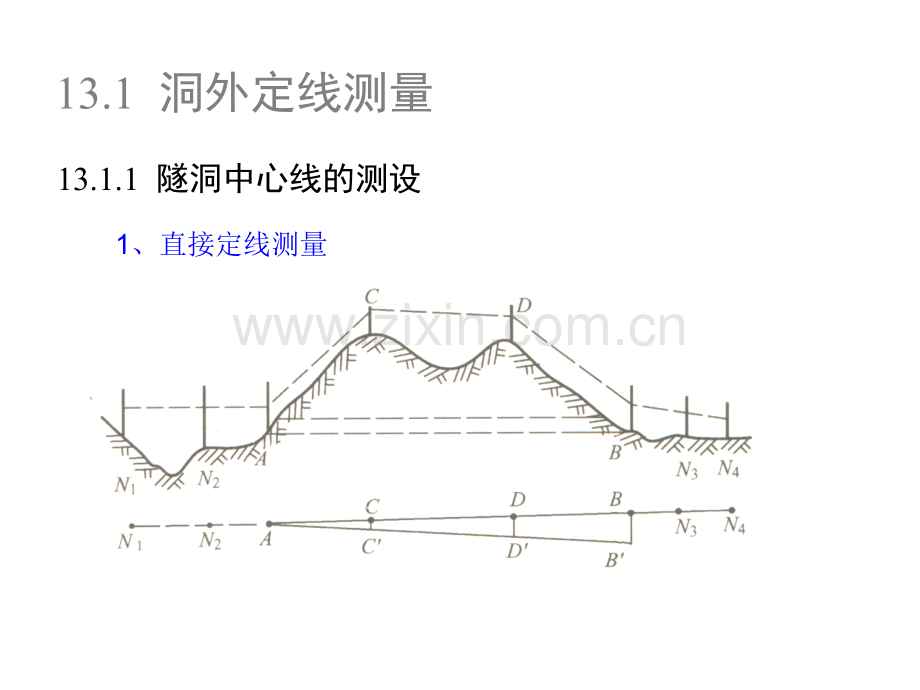

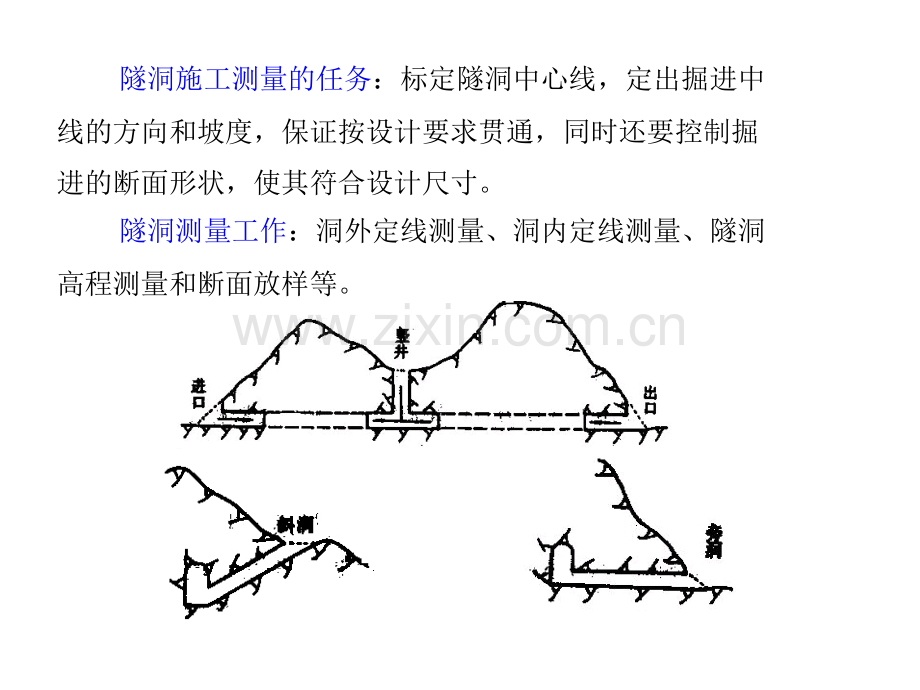

隧洞施工测量的任务：标定隧洞中心线，定出掘进中线的方向和坡度，保证按设计要求贯通，同时还要控制掘进的断面形状，使其符合设计尺寸。隧洞测量工作：洞外定线测量、洞内定线测量、隧洞高程测量和断面放样等。13.1 洞外定线测量 13.1.1 隧洞中心线的测设1、直接定线测量2、解析法定线测量(1)洞口位置的标定(2)开挖方向的标定(3)隧洞长度计算13.1.2 竖井、旁洞位置的测定 竖井是在隧洞地面中心线上某处，向下开挖至该处隧洞洞底，然后对向开挖增加工作面。旁洞是在隧洞一侧开挖，与隧洞中心线相交后，沿隧洞中心线对向开挖以增加工作面。13.2 洞内定线及断面放样13.2.1 洞内定线测量洞内定线测量直接定线法导线定线法13.2.2 隧洞断面放样隧洞断面放样 圆形的隧洞断面放样时，将经纬仪安置于洞内中线桩上，后视另一中线桩，倒转望远镜，即可在待开挖的工作面上，用红油漆标定出中垂线；为了定出隧洞断面，还应在中垂线上找出断面的圆心，因此，应根据洞口设计高程、隧洞的纵坡以及开挖工作面与洞口的距离，算出圆心应有的高程，然后根据洞内水准点，将圆心测设出来，按照圆心和测设半径即可在岩面上画出圆形的断面形状。13.3 隧洞水准测量二、洞内水准测量 在布设水准点时，要求水准点在爆破影响范围之外，但离洞口也不能太远，引测23站即可将高程传递到洞口为宜。一般在洞口、竖井、旁洞或斜洞附近都应布设水准点。水准点应构成闭合或附合水准路线，以便校核。一、洞外水准测量 洞内水准测量通常采用往返观测的方法，每隔30米左右测设一个临时水准点，每隔150米至200米测设一个固定水准点。为了防止施工爆破的影响，对洞内水准点的高程应随时检查。13.4 竖井传递开挖方向 人有了知识，就会具备各种分析能力，明辨是非的能力。所以我们要勤恳读书，广泛阅读，古人说“书中自有黄金屋。”通过阅读科技书籍，我们能丰富知识，培养逻辑思维能力；通过阅读文学作品，我们能提高文学鉴赏水平，培养文学情趣；通过阅读报刊，我们能增长见识，扩大自己的知识面。有许多书籍还能培养我们的道德情操，给我们巨大的精神力量，鼓舞我们前进。
