素材接触网施工技术双线隧道吊柱安装.pptx

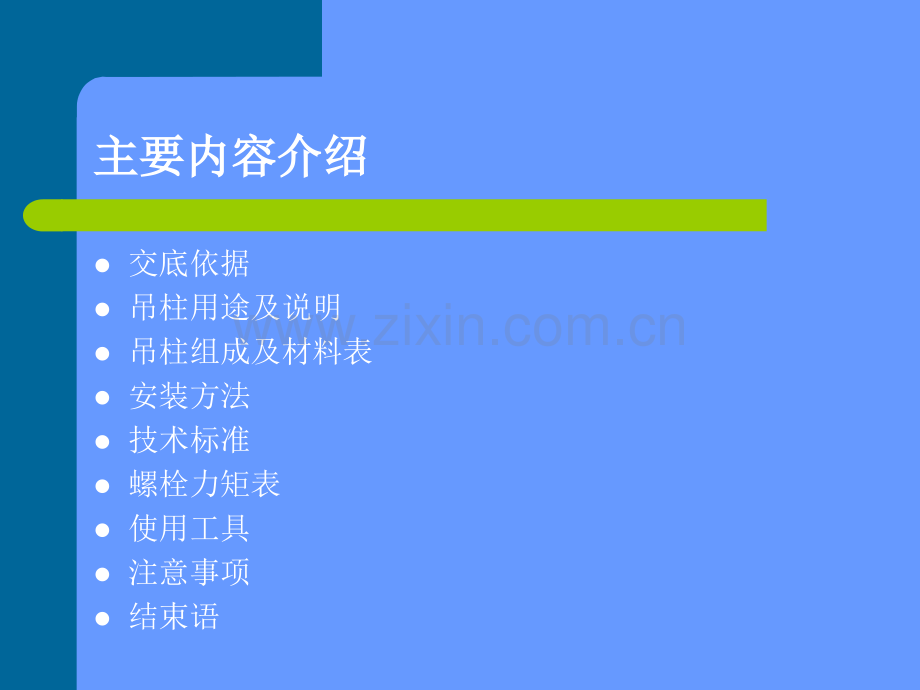

接触网施工技术交底接触网施工技术交底双线隧道吊柱安装主要内容介绍主要内容介绍l交底依据l吊柱用途及说明l吊柱组成及材料表l安装方法l技术标准l螺栓力矩表l使用工具l注意事项l结束语交底依据交底依据l双线隧道悬挂吊柱图图号（广深港客专广深施图（网）-H50G800）日期：2009-10；l隧道接触网基础预留安装设计图图号广深港隧参05）日期：2006-07；l隧道内接触网中间柱安装图图号（广深港客专广深施图（网）-H50T）日期：2010-03；l隧道内接触网五跨非绝缘锚段关节安装图图号（广深港客专广深施图（网）-H07T5）日期：2010-03；l电气化铁道接触网零部件技术条件(TB/T2073-2003)；l项目部与铁四院专线设计的技术联络隧内正馈线吊柱用途及说明隧内正馈线吊柱用途及说明l附加线吊柱:吊柱上部通过T型螺栓与隧道内预留接触网附加线吊柱槽道(或腕臂吊柱槽道)连接,下部通过柱型绝缘子支持正馈线.附加线吊柱正馈线绝缘子隧内腕臂吊柱用途及说明隧内腕臂吊柱用途及说明l腕臂吊柱法兰盘通过T型螺栓固定在预埋于隧道顶部的槽道上,通过安装在吊柱本体上的腕臂装置悬挂接触网承力索、接触线。吊柱组成及材料表吊柱组成及材料表腕臂吊柱材料表零件名称代号材料单位数量备注吊柱斜撑广深港客专施(网)-H5082Q235A个2按选用表使用吊柱广深港客专施(网)-H50G651Q235A个1按选用表使用腕臂斜撑底座广深港客专施(网)-H50G803Q235A套2含螺栓、垫圈等紧固件腕臂斜撑底板广深港客专施(网)-H50G801Q235A套2含螺栓、垫圈等紧固件T型螺栓HS50/30-M20*125Q235A套8吊柱组成及材料表吊柱组成及材料表AF线吊柱材料组成表零件名称代号材料单位 数量备注AF线悬挂吊柱广深港客专施(网)-H34T66Q235A根1复合柱式绝缘子FZ-27.5/16-630(A)复合材料套1含与吊柱连接的螺栓T型螺栓HS50/30-M20*125Q235A套2正馈线吊柱安装示意图正馈线吊柱安装示意图腕臂吊柱悬挂处正馈线吊柱安装正馈线单独悬挂处正馈线吊柱安装腕臂吊柱安装示意图腕臂吊柱安装示意图双线隧道直线处隧道吊柱安装示意图CX=2800CX=2800CX=2900CX=2700双线隧道曲线段隧道吊柱安装示意图吊柱安装吊柱安装l清理槽道、做好标记：吊柱安装前应提前清理槽道填充物（或施工时误填入的水泥），然后根据站前提供的资料标记出隧道中心、线路中心。线路中心线路中心隧道中心吊柱安装吊柱安装l用线坠(或光锥)确定测量吊柱安装位置.吊柱安装吊柱安装l确定螺栓位置：根据安装图，确定吊柱后排螺栓装位置。AF线吊柱后排螺栓1890mm 腕臂吊柱后排螺栓CX+284mm吊柱安装吊柱安装l固定定滑轮、吊装：在槽道上安装两个T型螺栓，用以固定用来吊装吊柱的定滑轮，用大绳或滑轮组将吊柱缓缓吊起。支柱安装支柱安装l吊柱预紧固、测量：吊柱被吊起后应先进行预紧固，然后用数显测斜尺进行斜率测量。l调整、紧固：根据斜率测量结果，用垫片调整吊柱斜率达到设计标准，然后将T型螺栓紧固到要求的力矩值。l填写安装记录。技术标准技术标准l腕臂吊柱限界：直线2800mm，曲外2700mm，曲内2900mm，施工误差05mm。lAF线吊柱本体内沿距邻线线路中心1500mm，施工误差050mm。l腕臂斜撑支座最外侧螺栓距槽道端部不小于150mm。l腕臂吊柱分两种型号：A型、B型；腕臂斜撑分三种型号：A型、B型、C型，用法见附表。技术标准技术标准l斜率：腕臂吊柱斜率0，施工误差小于0.12（端部约偏离吊柱中心线20mm)；AF线吊柱安装后应保证绝缘子垂直，施工误差小于0.5（端部约偏离柱形绝缘子轴心5mm）；l绝缘距离：吊柱安装后应保证带电部分距隧道壁的距离在电气包络线（距隧道壁300mm）以内。l开口销：安装完成后开口销开口不小于60。螺栓力矩表螺栓力矩表吊柱安装使用螺栓力矩螺栓名称紧固力矩Nm允许紧固力矩误差范围NmT型螺栓120Nm120135Nm绝缘子连接螺栓 120Nm120135Nm斜撑连接螺栓销 80Nm8090Nm斜撑底座U螺栓60Nm6070Nm主要使用工具主要使用工具l力矩扳手l手钳l呆扳手注意事项注意事项l吊装吊柱用滑轮必须用1.0t闭口大滑轮；l腕臂吊柱支撑安装后须处于受拉状态；l螺栓紧固力矩达要求值；l调整支柱斜率用垫片必须用闭口垫片（13片）；lT型螺栓头部标志槽应与槽道垂直，T型螺栓距槽道端部最小距离为25mm；注意事项注意事项l最终吊柱位置对相邻线路的最小限界应满足铁建设【2007】47号文新建时速300350公里客运专线铁路设计暂行规定1.0.7条建筑限界要求，并注意曲线地段的加宽。l高空作业人员应系好安全带，作业人员均应戴好安全帽，以防工具、材料下落伤人。l生产中的废弃物及时处理，运到当地环保部门制定的地点弃置 腕臂吊柱、吊柱斜撑选用表腕臂吊柱、吊柱斜撑选用表名称型号长度（mm）使用范围腕臂吊柱A4050双线隧内反定位腕臂吊柱B3900双线隧内正定位吊柱斜撑A2600普通中间柱吊柱斜撑B1950普通中间柱、转换柱吊柱斜撑C1650转换柱结束语结束语谢谢收看!
