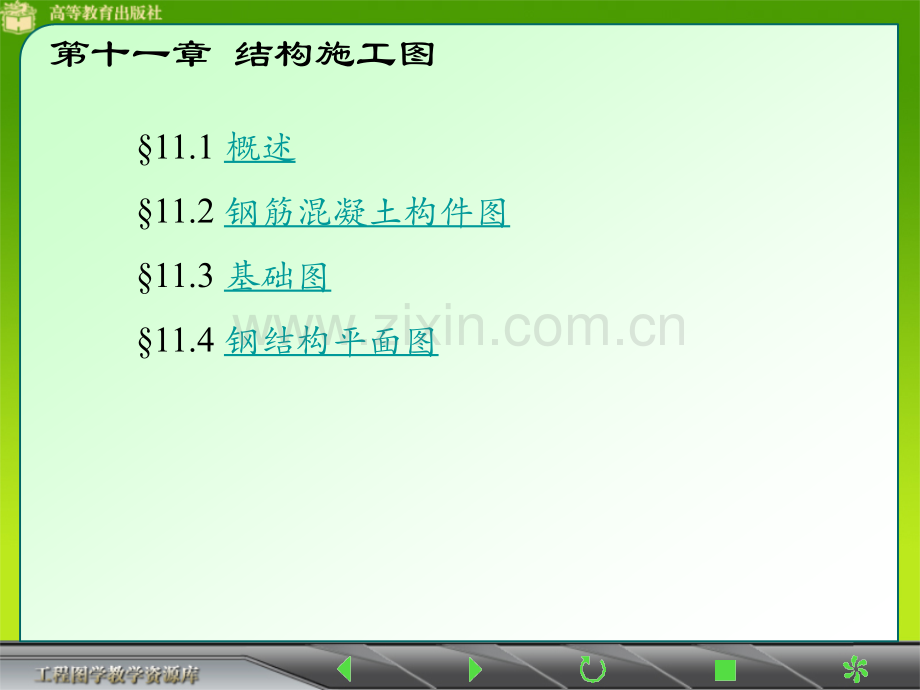

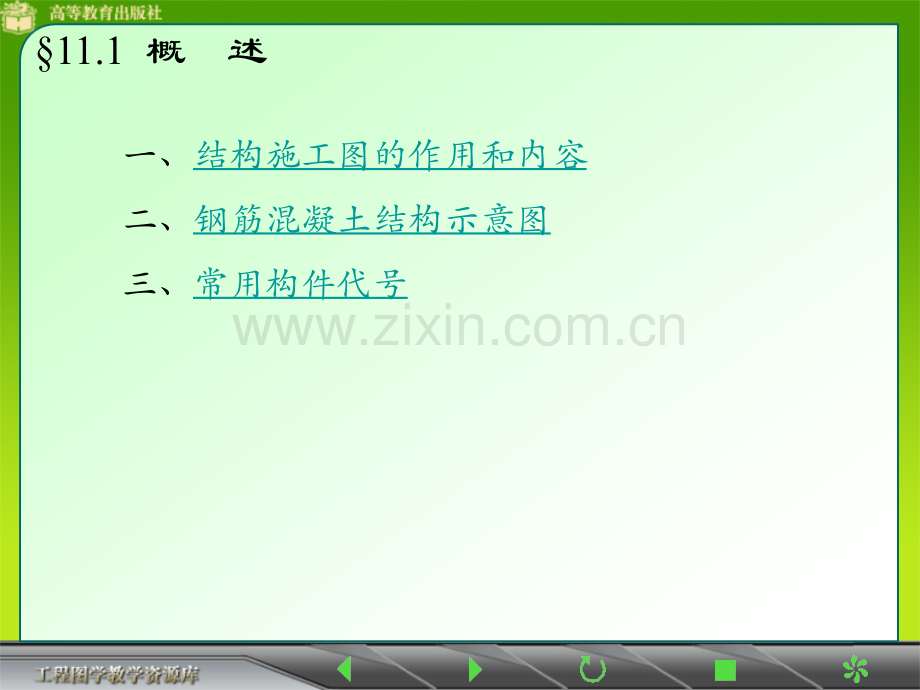

第十一章 结构施工图11.1 概述11.2 钢筋混凝土构件图11.3 基础图11.4 钢结构平面图11.1 概 述一、结构施工图的作用和内容二、钢筋混凝土结构示意图三、常用构件代号一、结构施工图的作用和内容 房屋的结构施工图是按照结构设计要求绘制的指导施工的图纸，是表达建筑物承重构件的布置、形状、大小、材料、构造及其相互关系的图样。结构施工图主要用来作为施工放线、开挖基槽、支模板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、柱等构件及编制预算与施工组织计划等的依据。结构施工图包括下列内容：1.结构设计说明 2.结构平面图 3.结构详图二、钢筋混凝土结构示意图次梁基础板主梁防潮层柱三、常用构件代号11.2 钢筋混凝土构件图一、钢筋混凝土结构简介二、结构平面图三、构件详图四、平面整体表示方法一、钢筋混凝土结构简介 (一)钢筋混凝土受力示意图（二）钢筋的分类和作用(一)钢筋混凝土受力示意图外力裂缝受拉区受压区中和轴外力钢筋（二）钢筋的分类和作用1.钢筋混凝土梁、板配筋示意图2.钢筋代号及强度标准值fYK3.钢筋和钢箍的弯钩4.钢筋表示方法1.钢筋混凝土梁、板配筋示意图保护层钢箍分布筋架立筋受力筋受力筋2.钢筋代号及强度标准值fYKHRB 335（20MnSi）6-50335HRB 400（20MnSiV、20MnSiN、20MnTi6-50400RRB 400（K20MnSi）R8-404003.钢筋和钢箍的弯钩简化画法(b)钢箍的弯钩直弯钩半圆钩简化画法(a)钢筋的弯钩4.钢筋表示方法（1）4.钢筋表示方法（2）二、结构平面图1.结构平面图布置图2.钢筋混凝土板结构详图3.钢筋布置不清时，可画出钢筋详图1.结构平面图布置图2.钢筋混凝土板结构详图3.钢筋布置不清时，可画出钢筋详图三、构件详图1.钢筋混凝土梁详图2.钢筋表3.钢筋混凝土柱结构详图4.牛腿立体图5.钢筋编号正误示例 1.钢筋混凝土梁详图2.钢 筋 表3.钢筋混凝土柱结构详图4.牛腿立体图5.钢筋编号正误示例(a)好(b)不好无法对齐时可允许倾斜角度不一致应对齐不应交叉不水平不应断开引出线没有对中圆心四、平面整体表示方法1.钢筋混凝土梁的配筋图2.梁平面注写方式示例3.框架梁纵向筋构造图1.钢筋混凝土梁的配筋图2.梁平面注写方式示例3.框架梁纵向筋构造图二级抗震等级楼层框架梁KL11.3 基 础 图一、基础图的有关概念 二、基础平面图三、基础详图四、独立基础图一、基础图的有关概念1.基础的形式2.基础的组成1.基础的形式(a)条形基础(b)独立基础2.基础的组成防潮层基坑坑底墙基坑边线基础墙地面线大放脚垫层地基二、基础平面图三、基础详图 基础详图是用较大的比例画出的基础局部构造图，以此表达出基础各部分的形状、大小、构造及基础的埋置深度。1.条形基础断面图2.钢筋混凝土条形基础3.条形基础附表4.柱基础详图1.条形基础断面图垫层大放脚室外标高 室内标高 基础圈梁 2.钢筋混凝土条形基础防潮层室外标高 室内标高 基础受力筋3.条形基础附表4.柱基础详图箍筋柱内箍筋四、独立基础图1.住宅基础平面布置图2.独立基础图详图1.住宅基础平面布置图2.独立基础图详图10.4 钢结构图一、型钢的代号及标注二、焊接图三、钢结构尺寸标注四、钢屋架结构详图一、型钢的代号及标注二、焊接图（一）焊接的概念（二）常用的焊接接头型式（三）焊接符号及其标注方法（一）焊接的概念金属构件金属构件焊缝（二）常用的焊接接头型式（a）对称接头（b）T形接头（c）角接接头（d）搭接接头（三）焊缝符号及其标注方法(1)常见焊缝的基本符号及标注示例一(2)常见焊缝的基本符号及标注示例二(3)焊缝辅助符号及标注示例(4)常用焊缝补充符号及标注示例(5)常用焊缝尺寸符号及标注示例(6)指引线（1）常见焊缝的基本符号及标注示例一基本符号表示焊缝横断面形状的符号，用粗实线绘制（2）常见焊缝的基本符号及标注示例二（3）焊缝辅助符号及标注示例（4）常用焊缝补充符号及标注示例（5）常用焊缝尺寸符号及标注示例（6）指引线箭头线（细实线）基准线（细实线）基准线（虚线）三、钢结构尺寸标注(a)切割的板材，应标明各线段的长度及位置(b)两构件的两条很近的重心线，应在交汇处将其各自向外错开 (c)节点尺寸应注明节点板的尺寸和杆件各螺栓孔中心，以及杆件端部至几何中心线交点的距离 (d)双型钢组合断面的杆件，应注明连接板的数量 及尺寸。不等边角钢杆件，必须注出角钢一肢的尺寸B或b四、钢屋架结构详图1.钢屋架结构详图2.节点详图1.钢屋架结构详图2.节点详图
