芝加哥住宅.pptx

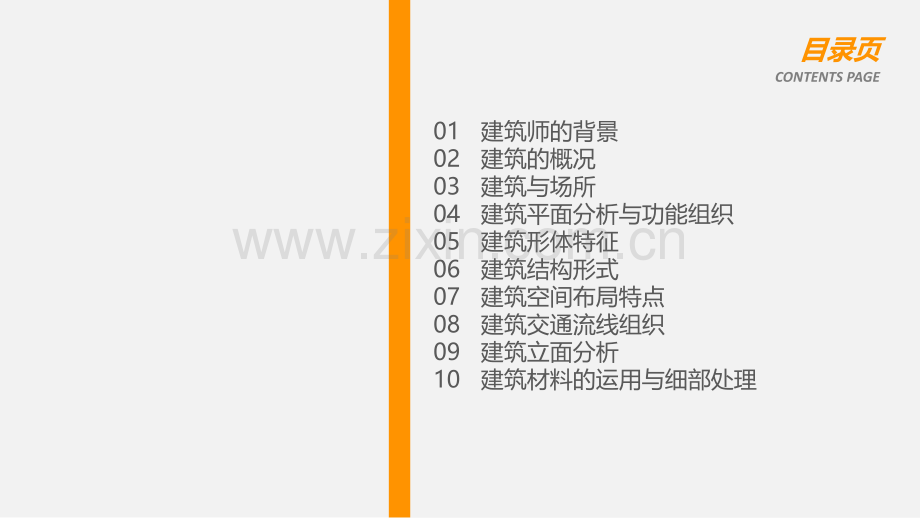

芝加哥住宅目录页 CONTENTS PAGE 01 建筑师的背景02 建筑的概况03 建筑与场所04 建筑平面分析与功能组织05 建筑形体特征06 建筑结构形式07 建筑空间布局特点08 建筑交通流线组织09 建筑立面分析10 建筑材料的运用与细部处理过渡页 TRANSITION PAGE 01 建筑师的背景02 建筑的概况03 建筑与场所04 建筑平面分析与功能组织05 建筑形体特征06 建筑结构形式07 建筑空间布局特点08 建筑交通流线组织09 建筑立面分析10 建筑材料的运用与细部处理4 第一章 建筑师的背景1.1 安藤忠雄建筑鬼才n做过木工，当过货车司机。17岁进入拳坛成了职业拳击手n在迷惘的年纪，因为柯布西耶的作品集爱上建筑。因为书中的一句话“年轻时代的旅行具有深远意义”。然后用打拳得来的奖金游遍世界看建筑。n1969年 28岁创立安藤忠雄研究所。作为非科班的 “野生建筑师”，半路杀进菁英主义（？、）的日本建筑界。n1995年 获普利兹克奖（建筑学中的诺贝尔）n 年 东京大学教授 年 东南大学名誉教授 清水混凝土诗人1）生平6 第一章 建筑师的背景1.2 安藤忠雄核心理念可靠的材料：即真实的材料，可以是纯粹朴实的水泥，或未刷漆的木头等物质。正宗完全的几何形式（柯布西耶的影响）：这种形式为建筑提供基础和框架，使建筑展现于世人面前;它可能是一个主观设想的物体，也常常是一个三度空间结构（？）的物体。自然：此自然非原始的自然，而是人所安排过的一种无序的自然或从自然中概括而来的有序的自热。2）建筑构成三要素理解：抽象化的光，风，水等自然素材与以几何体与以几何体为基础的建筑的融合。（教堂三部曲）7 过渡页 TRANSITION PAGE 01 建筑师的背景02 建筑的概况03 建筑与场所04 建筑平面分析与功能组织05 建筑形体特征06 建筑结构形式07 建筑空间布局特点08 建筑交通流线组织09 建筑立面分析10 建筑材料的运用与细部处理8 第二章 建筑概况2.1 建筑概况n意义：这是安藤忠雄在美国的第一件作品n社会背景：安藤面对的是一个缺乏自然元素的芝加哥社区环境。（此处插入对芝加哥的描述）n环境背景：整个基地被树木充分覆盖，尤其是其中一棵巨大的白杨树，主人尤为珍爱。它限定了整个住宅的设计。为保证这棵树被保留下来，在安藤严谨的几何体构图中出现了一堵曲线形的墙。1）芝加哥住宅（19921997）的概况9 过渡页 TRANSITION PAGE 01 建筑师的背景02 建筑的概况03 建筑与场所04 建筑平面分析与功能组织05 建筑形体特征06 建筑结构形式07 建筑空间布局特点08 建筑交通流线组织09 建筑立面分析10 建筑材料的运用与细部处理10 第三章 建筑与场所3.1建筑与场所1）场地分析p位于芝加哥居民区，坐落于WWA街道上，周围有preschool和bank等公共设施。p位置与朝向：建筑正门超南，水池方向朝东。p如此设计，使得基地中原有的树木能够在早晨，中午，和下午大部分时间充分接受光照。WN11 第三章 建筑与场所3.1建筑与场所2）对水池位置选择的分析W树木需要靠近水源，且树木的位置是不能移动的。一天中，日光的照射大多来自东方和南方，将水池设置在该位置可以是水池表面的水经太阳光照射后反射进入人眼形成波光粼粼的感觉。使水富有自然的灵性，而非一滩死水。12 过渡页 TRANSITION PAGE 01 建筑师的背景02 建筑的概况03 建筑与场所04 建筑平面分析与功能组织05 建筑形体特征06 建筑结构形式07 建筑空间布局特点08 建筑交通流线组织09 建筑立面分析10 建筑材料的运用与细部处理13 第二章 建筑平面分析与功能组织4.1 建筑平面图住宅的主要功能区域集中在一层，且有下至上功能空间越来越简单。14 第四章 建筑平面分析与功能组织4.2 一层平面图详细分析 由三张平面图可以分析：住宅主要的功能区集中在一层里。横向来看，住宅显得有点修长，大致可分为三部分：1，公共空间 2，起居空间 3，私人空间 由大门向里越来越私密化。纵向来看,三个体块构成一个U字型，中间设计一个水池，使得从哪个位置都能看到中间。使得水池的重要性得到充分体现。水池的重要性会在后文重点讲PublicRoomLiving RoomPrivate Room15 第四章 建筑平面分析与功能组织4.3 二层平面图露台的重要性露台的存在不仅是作为休憩观景的场所，而且更重要的是，露台起到了连接两个体块的作用16 第四章 建筑平面分析与功能组织4.4 功能组织建筑的三部分充分满足各自功能需要：A.主要居住空间B.连接空间C.客用居住空间17 过渡页 TRANSITION PAGE 01 建筑师的背景02 建筑的概况03 建筑与场所04 建筑平面分析与功能组织05 建筑形体特征06 建筑结构形式07 建筑空间布局特点08 建筑交通流线组织09 建筑立面分析10 建筑材料的运用与细部处理18 第五章 文化知识概述5.1 形态特征1）p该住宅一个特点就是基地里有许多树木，用清水混凝土冷峻地切割出一块空间，然后搭配着树木，使建筑空间怡人而具有内向性。p树的一边，用水池将水引进住宅。在五行中，水对应黑色，水池为整个空间增添静谧，深邃的感觉。19 过渡页 TRANSITION PAGE 01 建筑师的背景02 建筑的概况03 建筑与场所04 建筑平面分析与功能组织05 建筑形体特征06 建筑结构形式07 建筑空间布局特点08 建筑交通流线组织09 建筑立面分析10 建筑材料的运用与细部处理20 过渡页 TRANSITION PAGE 01 建筑师的背景02 建筑的概况03 建筑与场所04 建筑平面分析与功能组织05 建筑形体特征06 建筑结构形式07 建筑空间布局特点08 建筑交通流线组织09 建筑立面分析10 建筑材料的运用与细部处理21 过渡页 TRANSITION PAGE 01 建筑师的背景02 建筑的概况03 建筑与场所04 建筑平面分析与功能组织05 建筑形体特征06 建筑结构形式07 建筑空间布局特点08 建筑交通流线组织09 建筑立面分析10 建筑材料的运用与细部处理22 第一章 建筑交通流线组织8.1 交通流线主人客人客人的路线呈单一的线性主人的路线呈树叉型主客的路线呈对立分割，互不侵扰分布。保护了主客的私密性。23 过渡页 TRANSITION PAGE 01 建筑师的背景02 建筑的概况03 建筑与场所04 建筑平面分析与功能组织05 建筑形体特征06 建筑结构形式07 建筑空间布局特点08 建筑交通流线组织09 建筑立面分析10 建筑材料的运用与细部处理24 第九章 建筑立面分析9.1 东立面25 第九章 建筑立面分析9.2 东立面连接部分分析长长连接部分的作用：在一楼提供大客厅（起居室）在二层提供观景，休憩平台26 第九章 建筑立面分析9.3 东立面坡道分析外部坡道的巧妙设计：坡道连接水池与二层露台。这样的设计显然不是为了让人走到水池中去。若此设计，二层露台与水池就有了直接的联系，建筑与环境之间就不会割裂开来。使得整个建筑融为一体，很好地体现了内向性27 过渡页 TRANSITION PAGE 01 建筑师的背景02 建筑的概况03 建筑与场所04 建筑平面分析与功能组织05 建筑形体特征06 建筑结构形式07 建筑空间布局特点08 建筑交通流线组织09 建筑立面分析10 建筑材料的运用与细部处理28 第一章 建筑材料的运用与细部处理1.2 色彩的克制1）清水混凝土灰色的基调p一如安藤往常的作品29 第一章 文化知识概述10.2 主客区域的区别1）主客区域的区别p体块大小不同：p离水面的距离不同：30 第一章 文化知识概述10.3 光与影理解：光与影的变化柔和了混凝土墙壁带来的冰冷僵硬的感觉。时间和空间融为一体。个人观点.请多指正*感谢您的阅读*
