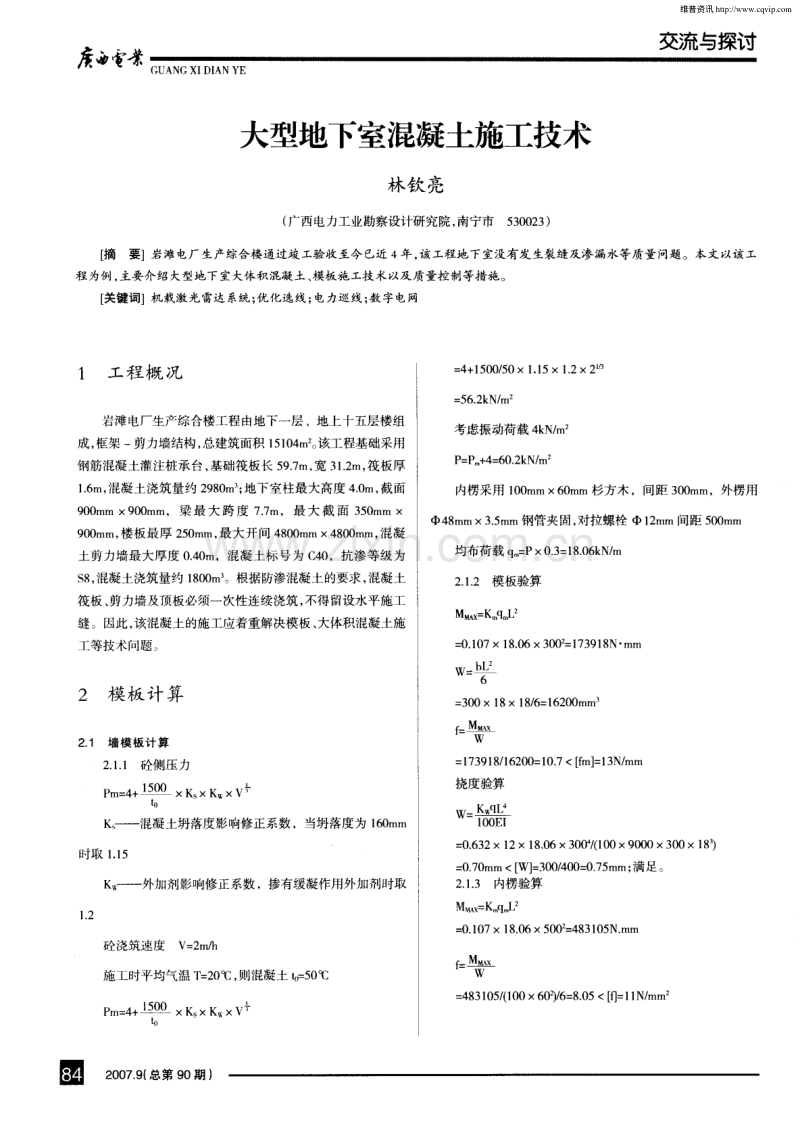

彦 它 景 交流与探讨 GUANG XI DI AN YE 大型地下室混凝土施工技术 林钦 亮 ( 广西电力工业勘察设计研究院 ， 南宁市5 3 0 0 2 3 ) [ 摘要]岩滩电厂生产综合楼通过竣工验收至今已近 4年， 该工程地下室没有发生裂缝及渗漏水等质量问题。本文以该工 程为例， 主要介绍大型地下室大体积混凝土、 模板施工技术以及质量控制等措施。 [ 关键词]机载激光 雷达 系统； 优化选线； 电力巡 线； 数字电网 1 工程 概 况 岩滩电厂生产综合楼工程由地下一层 、地上十五层楼组 成， 框架 一剪力墙结构， 总建筑面积 1 5 1 0 4 m 。 该工程基础采用 钢筋混凝土灌注桩承台， 基础筏板长 5 9 ． 7 m， 宽 3 1 ． 2 m， 筏板厚 1 ． 6 m， 混凝土浇筑量约 2 9 8 0 m ； 地下室柱最大高度 4 ． 0 m， 截面 9 0 0 m m9 0 0 m m，粱最大跨度 7 ．7 m，最大截 面 3 5 0 mm 9 0 0 m m， 楼板最厚 2 5 0 m m， 最大开间 4 8 0 0 m m4 8 0 0 m m， 混凝 土剪力墙最大厚度 0 ． 4 0 m，混凝土标号为 C 4 0 ，抗渗等级为 s 8 ， 混凝土浇筑量约 1 8 0 0 m 。根据防渗混凝土的要求， 混凝土 筏板 、 剪力墙及顶板必须一次性连续浇筑， 不得留设水平施工 缝。因此， 该混凝土的施工应着重解决模板 、 大体积混凝土施 工等技术问题。 2 模板计算 2 ． 1 墙 模 板计 算 2 ． 1 ． 1 砼侧压力 P m= 4 + Ks KwV} t o K 混凝土坍落度影响修正系数，当坍落度为 1 6 0 mm 时取 1 ． 1 5 K ——外加剂影响修正系数，掺有缓凝作用外加剂时取 1 ． 2 砼 浇筑速度V = 2 m ／ h 施 工时平均气温 T = 2 0 ~ C， 则混凝 土 t o = 5 0 ~ C P Ⅲ：4+ 固 2 0 0 7 ．9 ( 总 第 9 0 期 ) =4+1 50 0 ／ 5 01 ． 1 5 1 ． 22 =5 6 ． 2 kN／ m 考虑振动荷载 4 k N ／ m P= P + 4= 60． 2 kN／ m 内楞采用 1 0 0 m m 6 0 mm杉方木 ，间距 3 0 0 m m，外楞用 O4 8 mm3 ． 5 m m钢管夹固， 对拉螺栓 中1 2 mm间距 5 0 0 m m 均布荷载 q = P0 ． 3 = 1 8 ． 0 6 k N ／ m 2 ． 1 ．2 模板验算 MM ~=Km qm L z = O． 1 O 7 l 8 ． O 6 3 0 0 =l 7 39l 8 。 mm w = =30 0 x 1 8 1 8 ／ 6 =1 62 0 0mm L MM ^ x ‘ W = 1 7 3 9 1 8 ／ 1 6 2 0 0 = 1 0 ． 7 <[ f m ] = 1 3 N ／ mm 挠度 验算 w ： ’ ’ 1 0 0EI =0 ． 6 3 21 2 1 8 ． 0 6 3 0 0 4 ／ ( 1 0 0 9 0 0 0 3 0 01 8 1 =0 ． 7 0 r am<[ w] = 3 o o ／ 4 o o = o ． 7 5 m m； 满足。 2 ． 1 ． 3 内楞验算 Mv a x =K lq =0． 1 071 8 ． 0650 0 = 48 3 1 05 N． mm f MM A x _ -- ‘ W =4 8 3 1 0 5 ／ ( 1 0 0 6 o 2 ) ／ 6 = 8 ． 0 5<f f ] = 1 1 N ／ m m 维普资讯 交流与探讨 挠度验算 w ： 1 00 EI =0 ． 6 3 2 1 21 8 ． 0 65 0 0 ／ ( 1 0 09 0 0 0 1 0 0 6 0 ) =0 ． 4 4 m m< 【 W] = 5 0 0 ／ 4 0 0 = 1 ． 2 5 mm； 满足 。 2 ． 1 ．4 对拉止水螺栓的应力计算 采用 1 6 m m的对拉止水螺栓 ， 纵横向间距均为4 5 0 mm， 1 6 mm 截面面积 A = 1 4 4 mm ， N=P横间距 纵间距 =6 0 ． 20 ． 4 50 ．4 5 =1 2 ．2 0 k N 盯： N ／ A = 1 2 2 0 0 N ／ 1 4 4 m m = = 8 4 ．7 N ／ m m < 1 7 0 N ／ mm 2 , 符合要求。 2 ． 2梁模板计算 2 ． 2 ． 1 荷载设计值 模板 自重1 ． 1 1 ． 2 = 1 ． 3 2 k N ／ m 砼 自重2 4 0 ． 3 5 0 ． 9 = 7 ． 5 6 k N ／ m 钢筋 自重1 ． 0 0 ． 3 5 0 ． 9 = 0 ． 3 2 k N ／ m 施T人员及设备荷载0 ． 3 51 ． 4 = 0 ． 5 k N ／ m 倾倒砼时产生的荷载4 1 ． 4 = 5 ． 6 k N ／ m 振捣砼时产生的荷载值 4 k N ／ m 计算荷载总计 ： 1 ． 3 2 + 7 ． 5 6 + 0 ． 3 2 + 0 ． 5 + 5 ． 6 + 4 = 1 9 ． 3 k N ／ m ， 取 2 0 k N ／ m 。 2 ． 2 ． 2 梁板底模平台支撑 ( 1 ) 横向支撑 板底横杆采用 q b 4 8 m m3 ． 5 m m钢管， 间距为 4 0 0 m m， 则每边横杆承受荷载为 q = 2 0 0 ．4 = 8 k N ／ m 连续梁最大弯距M M g = K m q ． ,L =0． 1 07840 0 =1 36 96 0N mm 支座 R = q l = 8 0 ．4 = 3 ． 2 k N r - = 1 3 6 9 6 0 ／ ( 1 0 0 6 0 2 ) ／ 6 = 2 ． 2 8 R = 3 ． 2 k N， 故纵横 4 0 0 mm的间距 满足要求 。 GUANG XIDI AN YE 店 审 搽 扣件连接时 ， 一个扣件能承受抗滑移力 8 k N ， 故必须在连 接 扣 件 下部 紧靠 加 一 个 扣 件 ，采 用 双 扣 件 抗 滑 移 ， 8 k N > 3 ． 2 k N， 满足要求。 3大 体 积 砼 施 工 3 ． 1 原 材 料 3 ． 1 ． 1 选用性能稳定的“ 红水河” 普硅 5 2 5 #散装水泥； 掺 粉煤灰以改善混凝土的粘塑性， 在保证相同强度的前提下， 内 掺替代的部分水泥外，还可节省水泥用量约 2 0 ％，降低水化 热。 3 ． 1 ． 2 掺人 F D N 一 1型 ( 粉)高效减水剂和 H E A膨胀剂。 F D N 一 1 型( 粉) 高效减水剂对新拌砼具有很好的保坍作用， 减水 率达 2 0 ％， 与普通砼相比较， 掺有 F D N 一 1 型( 粉) 高效防水剂的 砼 ， 2 8 d抗压强度可提高 3 0 ％一 5 0 ％，且后期强度性能稳定 ； H E A膨胀剂使得砼在早期产生大量钙矾石， 砼产生微膨胀 ， 从 而补偿了砼的收缩， 增加砼的抗裂、 抗渗能力。 3 ． 1 ． 3 骨料选用 5 mm ～ 3 0 m m石灰石碎石 ， 粗、 中砂， 含泥 量 < 3 ％。 3 ． 1 ． 4 水采用净 自来水， 并在水中加入冰块。该砼施工 ， 采用现场搅拌， 泵送砼。 砼标号为 C 4 0 ， 抗渗等级为 s 8 ， 坍落度 1 6 e m； 根据当地气象资料显示， 气温平均在 2 5 ℃左右， 最高气 温在 3 1 ℃， 对混凝土施工有一定影响， 另外降水较少， 对混凝 土施工影响不大。 3 ． 2砼 浇 筑 3 ． 2 ． 1 砼泵管上覆盖草包， 经常喷水保持湿润， 以减少砼 拌合物因运输而造成的温度升高。 3 ． 2 ． 2 采用“ 分段定点下料， 一个坡度， 薄层浇筑， 循序渐 进 ， 一次到顶 ” 的浇筑方案 ， 振 捣时布置三道振 动棒 ， 第一道 至 砼坡顶， 第二道在砼斜坡中间， 第三道在砼坡脚。三道相互配 合， 保证覆盖整个坡面 ， 确保不漏振， 随着砼浇筑工作的向前 推进 ， 振动棒也相应跟上， 以确保整个高度砼的质量。 3 , 2 ． 3 为 了加强分层间歇浇筑层间的结合 ，暂插入 5 0 mm5 0 mm方木，伸人上下层砼 6 0 0 m m，间距 4 0 0 m m， 成 “ 梅花形” 布置。分层的时间间隔既要有利于散热， 防止新浇砼 引起下层砼表面温度骤降， 又要考虑下层对上层的约束 ， 以下 层砼表面温度与新浇筑砼的浇筑温度之差不超过 1 0 ℃为宜。 3 ． 2 ．4 采用二次振捣的方法， 增加砼的密实和均匀性。 3 ． 2 ． 5 新浇筑的砼大坡面接近侧模时，改变砼的浇筑方 向， 由侧边模板处往回浇筑， 与原斜坡相交， 形成一个集水坑， ( 下转第 1 0 2页 ) 2 0 0 7 ．9 ( 总 第 9 0 期 ) 圈 维普资讯 店 它 景 交流与探讨 GUANGXIDI ANYE P D A作为新兴的计算机设备， 具备方便 、 灵活的优点， 但 是也有不少缺点， 如待机时间短， 掉电容易导致系统崩溃， 存 储空间有限等。 P D A待机时间短， 线路巡视人员还没有能够巡 视几根杆塔， P D A就没有电了； P D A掉电容易导致系统崩溃， 线路巡视人员就没法继续工作； P D A存储空间有限， 应用系统 数据没有存放的介质， 影响系统使用。 针对 P D A待机时间短问题， 我们给每台 P D A增加了备用 电池； 针对 P D A掉电容易导致系统崩溃的问题， 我们设计了一 键式的应用软件安装功能， 使问题的影响降到最低； 针对 P D A 存储空间有限的问题， 我们给每台P DA增加了存储空间扩展 卡 。 5 ． 3 GPS灵 活 性 问题 全球卫 旱定位 G P S系统 ， 虽然很方便 ， 但是在 阴雨天气 ， 或高大建筑物阻挡的情况下系统响应很慢 优化 G P S计算程 序 ， 在一定程度上缓解 了这个问题。 5．4 GPRS 可 用 陛问题 无线通信 G P R S系统，可以使 P D A的数据可以实时的传 到系统管理机服务器， 从而实现系统的及时性 。但是， 由于输 电线路大都在荒郊野外， G P R S 所依赖的无线通信信号有H ~ t N 的弱甚至没有 ， 都严重影响了G P R S的使用。所以， 虽然我 们给每台P D A都配置了G P R S ，但是基本上没有使用这个功 能。从实用性的角度来讲 ， 在将来无线通信信号改善的情况下 才可以重新考虑启用 G P R S 。 5 ． 5 系统 管理机软件功能问题 系统管理机软件功能虽然比较丰富，但是一些设置不是 很方便 ， 如线路的杆塔维护， 只能一根根杆塔维护， 比较麻烦， 而且完全没有必要，因为同一条输电线路的杆塔类型基本上 一 致 ， 可以批量进行维护。所 以， 根据供电局用户 的要求 ， 我们 给系统管理机软件增加了批量维护杆塔的功能，而且还增加 了线路资料整条复制的功能，这些都极大的减轻了操作人员 的T作量， 使系统可用性大大提高。 6 结 语 输电线路巡检系统的建设，提高了线路巡检的自动化程 度 ，巡检所产生的所有数据的采集 、记录均在掌 I = 电脑上操 作 ， 所有操作格式和T作状态捕述均采用统一的格式 ， 从而避 免了因为记录或其它人为原因导致的误差，减轻了巡检人员 和设备管理人员的工作量， 从而提高了 l - 作效率 ， 通过统一的 电力线 路巡检 系统来加强对巡查人员的监管 ，加强 了巡查 与 检修工作的衔接力度。同时也通过该巡检系统来保证了电网 安全运行， 为提高供电、 用电管理 自动化水平和 作效率， 提 高经济效益和社会效益提供了有效的手段。 【 J 二 接第 8 5页 ) 用软轴泵及时将水排出。 3 ． 3大体积砼温度监控 3 _ 3 ． 1 测温点布置： 在筏板混凝土施_ 【 前预埋四根 ~2 0 m m的镀锌水管 ， 水 平间距 1 0 m， 埋深 1 ． 4 m， 作为温控监测点 ， 待筏板混凝土浇筑 后灌满水并浸入温度计进行测温记录j 3 ． 3 _ 2 测温制度： 用温度计连续 2 0天实测， 7天内每隔 1 小时测 1 次 ； 7天后 2 0天 内每隔 l 天测 1 次 。 3 3 ． 3 大体积砼温度控制参数： ( 1 ) 砼的浇筑温度不得超过 7 8 。 ( 2 ) 连续间隔时间同一点所测温差不得超过2 0 。 3 3 ． 4 大体积砼的养护 ( 1 ) 大体积砼浇筑完毕后 ， 待其收水后， 在筏板的表面覆 晒 2 0 0 7 ，9 ( 总 第 9 O 期 ) 盖塑料薄膜， 和两层湿草帘。 【 2 ) 当昼夜温差较大或天气预报有暴雨袭击时， 现场准备 足够的保温材料，并根据气温变化趋势以及砼内部温度监测 结果及时调整保温层厚度。 【 3 ) 当砼 内部 与表而温度之差 不超过 2 0 ~ C， 且砼表面与环 境温度之差也不超过 2 0 时， 逐层拆除保温层， 当砼内部与环 境温度之差接近内部与表面温差控制值时，则全部撤掉保温 层 4 结 柬语 本 工程采用的技术 是成 功的 ， 经现场验收 ， 砼无 胀模 、 裂 缝、 渗漏现象 ， 降低了工程成本， 提高了 作效率， 缩短了施工 周期， 达到了预期的效果 维普资讯
