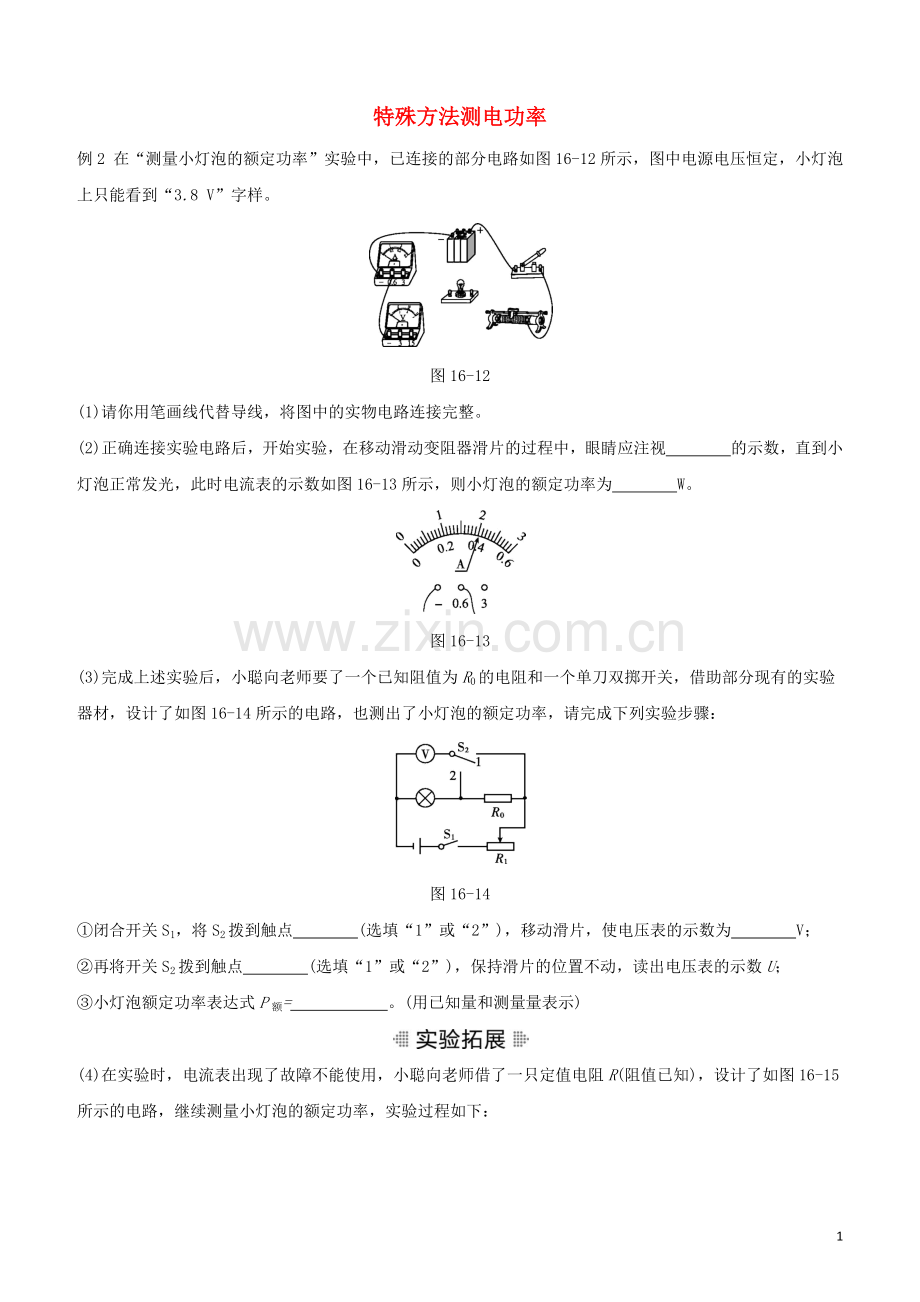

特殊方法测电功率
例2 在“测量小灯泡的额定功率”实验中，已连接的部分电路如图16-12所示，图中电源电压恒定，小灯泡上只能看到“3.8 V”字样。
图16-12
(1)请你用笔画线代替导线，将图中的实物电路连接完整。
(2)正确连接实验电路后，开始实验，在移动滑动变阻器滑片的过程中，眼睛应注视 的示数，直到小灯泡正常发光，此时电流表的示数如图16-13所示，则小灯泡的额定功率为 W。
图16-13
(3)完成上述实验后，小聪向老师要了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图16-14所示的电路，也测出了小灯泡的额定功率，请完成下列实验步骤：
图16-14
①闭合开关S1，将S2拨到触点 (选填“1”或“2”)，移动滑片，使电压表的示数为 V；
②再将开关S2拨到触点 (选填“1”或“2”)，保持滑片的位置不动，读出电压表的示数U；
③小灯泡额定功率表达式P额= 。(用已知量和测量量表示)

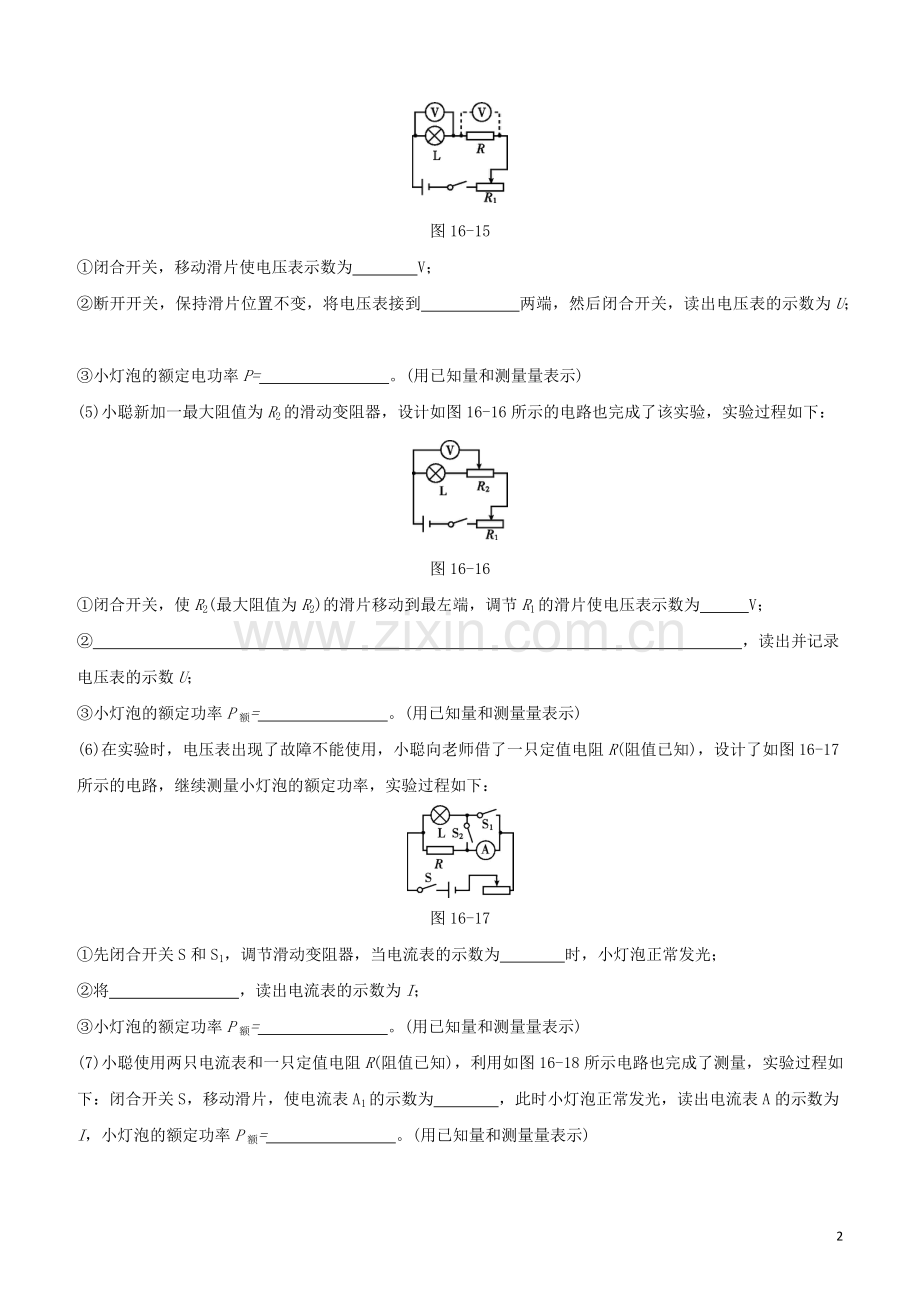

(4)在实验时，电流表出现了故障不能使用，小聪向老师借了一只定值电阻R(阻值已知)，设计了如图16-15所示的电路，继续测量小灯泡的额定功率，实验过程如下：
图16-15
①闭合开关，移动滑片使电压表示数为 V；
②断开开关，保持滑片位置不变，将电压表接到 两端，然后闭合开关，读出电压表的示数为U；
③小灯泡的额定电功率P= 。(用已知量和测量量表示)
(5)小聪新加一最大阻值为R2的滑动变阻器，设计如图16-16所示的电路也完成了该实验，实验过程如下：
图16-16
①闭合开关，使R2(最大阻值为R2)的滑片移动到最左端，调节R1的滑片使电压表示数为 V；
② ，读出并记录电压表的示数U；
③小灯泡的额定功率P额= 。(用已知量和测量量表示)
(6)在实验时，电压表出现了故障不能使用，小聪向老师借了一只定值电阻R(阻值已知)，设计了如图16-17所示的电路，继续测量小灯泡的额定功率，实验过程如下：
图16-17
①先闭合开关S和S1，调节滑动变阻器，当电流表的示数为 时，小灯泡正常发光；
②将 ，读出电流表的示数为I；
③小灯泡的额定功率P额= 。(用已知量和测量量表示)
(7)小聪使用两只电流表和一只定值电阻R(阻值已知)，利用如图16-18所示电路也完成了测量，实验过程如下：闭合开关S，移动滑片，使电流表A1的示数为 ，此时小灯泡正常发光，读出电流表A的示数为I，小灯泡的额定功率P额= 。(用已知量和测量量表示)
图16-18
【参考答案】
例2 (1)如图所示
(2)电压表 1.52
(3)①2 3.8 ②1 ③3.8V×(U-3.8V)R0
(4)①3.8 ②定值电阻R ③3.8 V×UR
(5)①3.8
②保持R1的滑片位置不变，使R2的滑片移动到最右端
③3.8 V×U-3.8VR2
(6)①3.8VR ②开关S1断开，S2闭合
③3.8 V×I-3.8VR
(7)3.8VR 3.8 V×I-3.8VR
