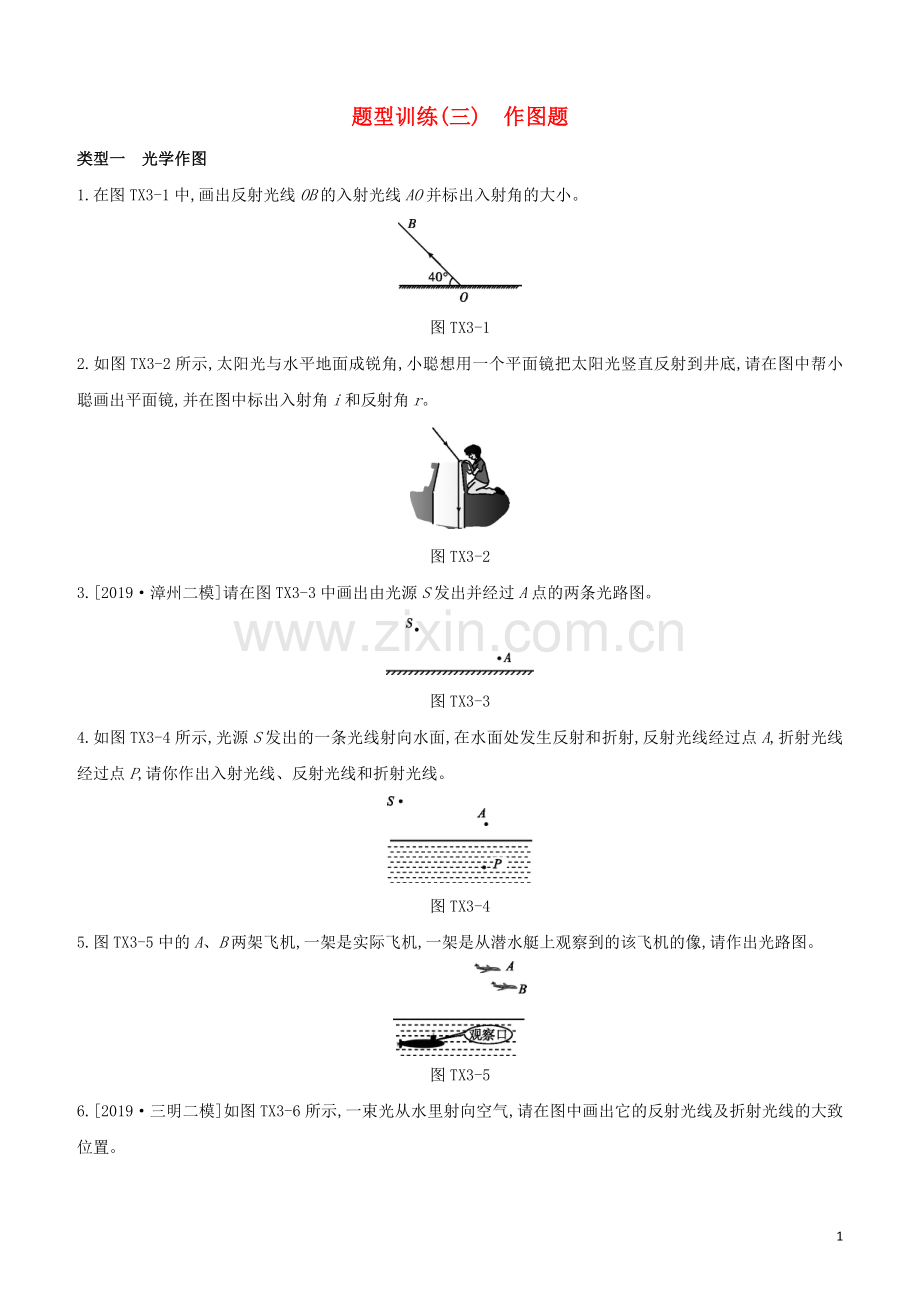

1、题型训练(三)作图题类型一光学作图1.在图TX3-1中,画出反射光线OB的入射光线AO并标出入射角的大小。图TX3-12.如图TX3-2所示,太阳光与水平地面成锐角,小聪想用一个平面镜把太阳光竖直反射到井底,请在图中帮小聪画出平面镜,并在图中标出入射角i和反射角r。图TX3-23.2019漳州二模请在图TX3-3中画出由光源S发出并经过A点的两条光路图。图TX3-34.如图TX3-4所示,光源S发出的一条光线射向水面,在水面处发生反射和折射,反射光线经过点A,折射光线经过点P,请你作出入射光线、反射光线和折射光线。图TX3-45.图TX3-5中的A、B两架飞机,一架是实际飞机,一架是从潜水艇上
2、观察到的该飞机的像,请作出光路图。图TX3-56.2019三明二模如图TX3-6所示,一束光从水里射向空气,请在图中画出它的反射光线及折射光线的大致位置。图TX3-67.将一平面镜斜放在装入一定量水的水槽中,有一束光线垂直射入水面,如图TX3-7所示,请画出这束光线进入水中的光线和入射到平面镜后的反射光线。图TX3-78.2019龙岩一模请在图TX3-8中画出一束单色光照射到三棱镜后发生折射的大致光路图。图TX3-89.2019福州二模如图TX3-9所示,一束激光斜射向半圆形玻璃砖圆心O,在屏幕MN上出现两个光斑,请画出形成两个光斑的光路图。图TX3-910.请根据图TX3-10所示的入射光线
3、画出相应的折射光线。图TX3-1011.画出图TX3-11中光线ab和Oc通过透镜前后的完整光路。图TX3-1112.如图TX3-12所示,把一凸透镜放在平面镜前,当用眼睛观察镜子时,光束似乎是从M处发散开来的,则光束会聚处和M点的距离是m,该凸透镜的焦距是m。请完成光路图。图TX3-1213.如图TX3-13所示,ab是光源S射向平面镜后的一条反射光线,并射向凹透镜的焦点F。 S是光源S在平面镜中的像。请画出： (1)光源S的位置。(2)ab的入射光线。(3)ab经凹透镜后的折射光线。图TX3-1314.如图TX3-14所示,MN为凸透镜的主光轴,A为蜡烛,A为蜡烛在光屏上所成的像,请根据凸
4、透镜成像原理确定凸透镜的位置及其两焦点的位置,并将它们画出来。图TX3-14类型二力学作图15.请在图TX3-15中作出在空中飞行的足球受到的重力的示意图。图TX3-1516.2019泉州石狮一模如图TX3-16所示,一个靠在竖直墙角的足球,请画出足球所受到力的示意图。图TX3-1617.如图TX3-17所示,小球在A、C之间来回摆动,请在图中作出小球在A位置时所受到细绳的拉力F和重力G的示意图。图TX3-1718.2019龙岩一模如图TX3-18所示,在力F的作用下物体A、B一起在水平面上向右做匀速直线运动,请在图中画出物体A的受力示意图。图TX3-1819.2019泉州惠安县一模如图TX3
5、-19所示,乒乓球漂浮在水面上,请画出乒乓球受到的重力G和浮力F浮的示意图。图TX3-1920.如图TX3-20所示,请画出静止在斜面上的物体所受力的示意图。图TX3-2021.如图TX3-21所示,当小红用力推墙时,她沿水平冰面减速向后退去,请你画出此时小红的受力示意图。(图中黑点表示重心)图TX3-2122.2019宁德二模请在图TX3-22中画出木棒受到的重力G和木棒对墙壁的压力F的示意图。图TX3-2223.2019漳州二模请在图TX3-23中画出悬浮地球仪悬停时受到的力。图TX3-2324.2019福州二模请在图TX3-24中画出阻力F2的力臂l2,以及在A点的最小动力F1的示意图。
6、图TX3-2425.如图TX3-25所示,利用羊角锤撬起钉子,请你在羊角锤A点处画出所能施加的最小动力F1,并画出阻力F2的阻力臂l2。图TX3-2526.图TX3-26为吊车起吊货物的工作示意图,请在图中画出动力、阻力和阻力臂。图TX3-2627.请在图TX3-27中用笔画线代替绳子,画出用滑轮组提升重物时最省力的绳子绕法。图TX3-27类型三电磁学作图28.在图TX3-28中,将电池、电流表、电压表三个元件符号正确填进电路的空白处,要求开关S闭合后：(1)电流方向如图所示。(2)移动滑动变阻器的滑片P,灯L变亮时,电流表示数变大,电压表示数变小。图TX3-2829.如图TX3-29所示,请
7、用笔画线代替导线完成电路。要求：两灯并联,开关控制干路,电流表测量干路电流,导线不能交叉。图TX3-2930.2019泉州惠安县一模如图TX3-30所示,用笔画线代替导线将部分家庭电路连接完整。图TX3-3031.请将如图TX3-31所示电水壶的三条线按照安全用电的原则接到插头对应连线上。图TX3-3132.2019莆田一模请用笔画线代替导线,将图TX3-32中的电灯、开关和插座接入家庭电路。图TX3-3233.图TX3-33虚线框内是一台灯旋钮开关的内部电路简图。通过它可控制台灯的通断和亮度,请将电路图连接完整,使其符合安全用电的原则。图TX3-3334.如图TX3-34所示,根据放在两个磁
8、极间小磁针的指向,标出两个磁极的名称及每条磁感线的方向。图TX3-3435.如图TX3-35所示,小磁针静止在通电螺线管右侧,请标出通电螺线管的N极、磁感线方向和小磁针的N极。图TX3-3536.将图TX3-36中的电磁铁连入你设计的电路中(在虚线框内完成),要求：能改变电磁铁磁性的强弱,闭合开关S后,小磁针受力静止时,其N极指向如图所示。图TX3-3637.如图TX3-37所示,开关闭合后,位于通电螺线管附近的小磁针N极指向下方,请在通电螺线管上画出导线的绕向。图TX3-3738.请在图TX3-38中标出四条磁感线的方向以及磁体AB的磁极。图TX3-3839.如图TX3-39所示的电路中,滑
9、动变阻器的滑片向B端移动时,通电螺线管的磁性减弱。(1)根据上述要求,请用笔画线代替导线将电路补充完整。(2)闭合开关后,小磁针静止时的位置如图所示,请把小磁针的北极(N极)涂黑。图TX3-3940.如图TX3-40所示,请按要求连接电路,使得开关S闭合后,两个通电螺线管相互吸引,标出小磁针静止时的N极。图TX3-4041.如图TX3-41所示是一种水位自动报警器的原理图,在水位未达到金属块A时,绿灯亮;当水位达到金属块A时,红灯亮,发出报警信号。请把图中的电路连接完整。图TX3-41【参考答案】类型一1. 如图所示2. 如图所示解析入射光线和反射光线的夹角为入射角和反射角之和，而反射角等于入
10、射角，所以作入射光线和反射光线夹角的平分线即为法线，法线与镜面垂直。3. 如图所示4. 如图所示5. 如图所示6. 如图所示7. 如图所示8. 如图所示9. 如图所示10. 如图所示11. 如图所示12. 0.60.2如图所示13. 如图所示14. 如图所示解析在烛焰上取一点S，在所成的像上找出其对应的像点S，连接SS，其与主光轴的交点O就是凸透镜的光心，由此可以确定凸透镜的位置。过S点作平行于主光轴的入射光线，经过凸透镜折射后要过S，折射光线与主光轴的交点就是凸透镜右侧焦点的位置(因为平行于主光轴的光线经凸透镜折射后过焦点)，同理可以作出凸透镜左侧的焦点。类型二15. 如图所示16. 如图所
11、示17. 如图所示18. 如图所示19. 如图所示20. 如图所示解析物体静止在斜面上，受到重力G(方向竖直向下)，支持力F(方向垂直于斜面向上)和摩擦力f(方向平行于斜面向上)的作用。21. 如图所示22. 如图所示23. 如图所示24. 如图所示25. 如图所示解析动力臂越长越省力，最长的动力臂即支点与作用点的连线，然后作出垂直于力臂的作用力即为最小动力F1;过O点作垂直于F2的垂线即为阻力F2的力臂l2。26. 如图所示27. 如图所示类型三28. 如图所示解析由题图可知，左右两个空白位置分别与灯泡和滑动变阻器串联，所以不可能是电压表，则电压表应在中间的位置。移动滑动变阻器的滑片P，灯L变亮时，由I=UR可知，灯泡两端的电压变大，串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变小，电压表应并联在滑动变阻器两端，即右侧的空白位置应该是电流表，左侧的空白位置应该是电源，由电流的方向可知，电源的正极朝下。29. 如图所示30. 如图所示31. 如图所示32. 如图所示33. 如图所示34. 如图所示35. 如图所示36. 如图所示37. 如图所示38. 如图所示39. 如图所示40.如图所示41. 如图所示15
