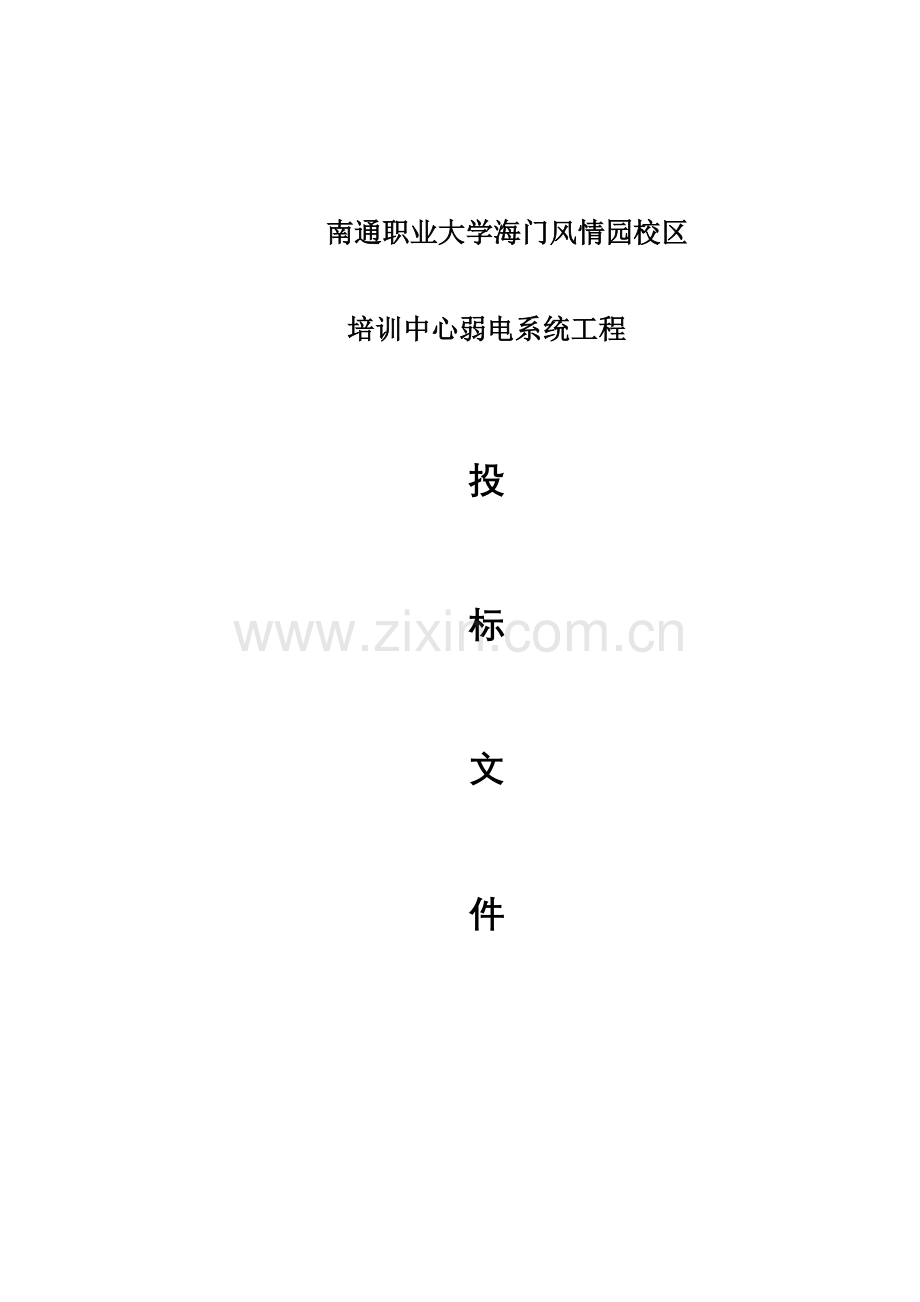

弱电系统工程技术标书.doc

南通职业大学海门风情园校区

培训中心弱电系统工程

投

标

文

件

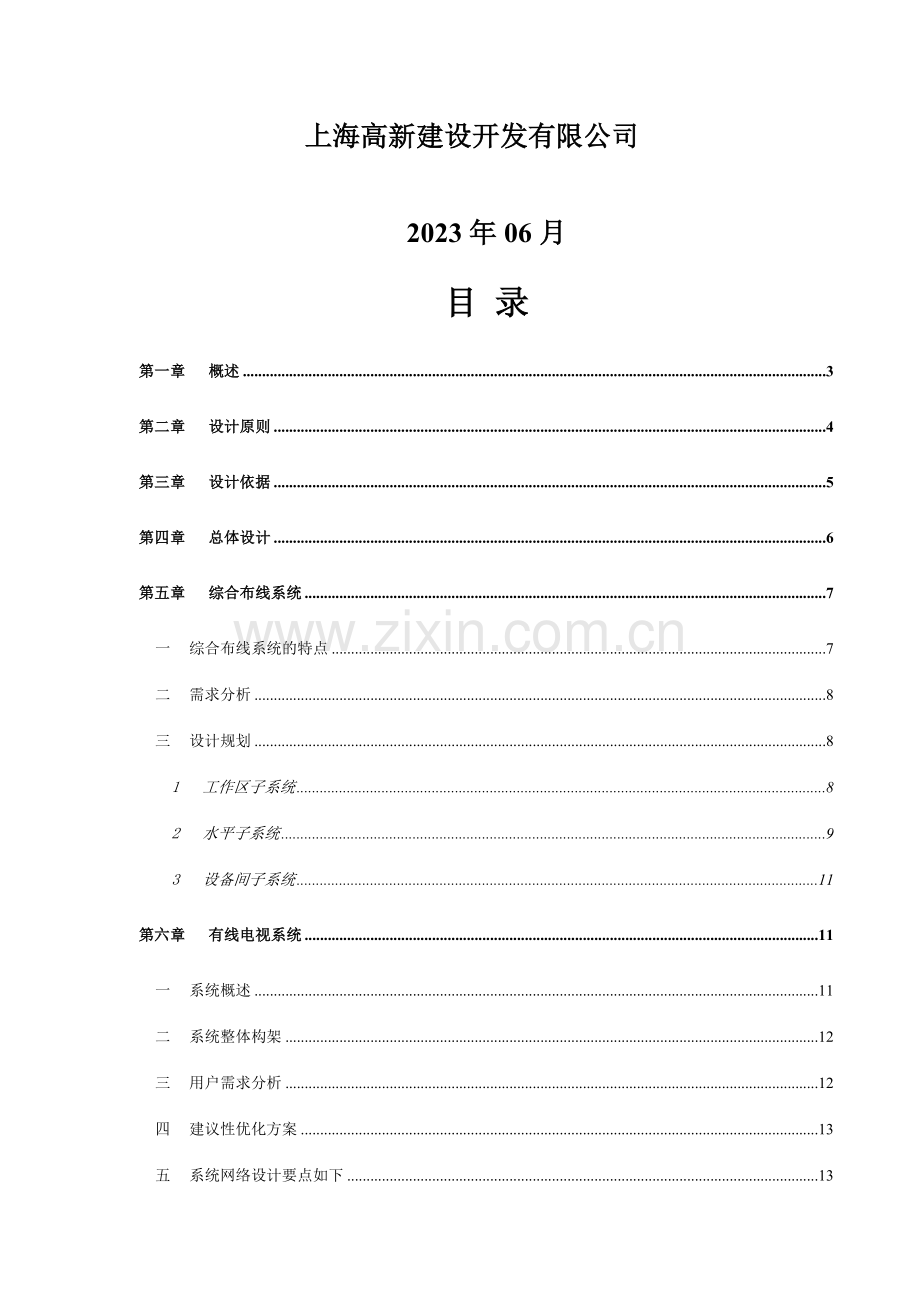

上海高新建设开发有限公司

2023年06月
目 录
第一章 概述 3
第二章 设计原则 4
第三章 设计依据 5
第四章 总体设计 6
第五章 综合布线系统 7
一 综合布线系统的特点 7
二 需求分析 8
三 设计规划 8
1 工作区子系统 8
2 水平子系统 9
3 设备间子系统 11
第六章 有线电视系统 11
一 系统概述 11
二 系统整体构架 12
三 用户需求分析 12
四 建议性优化方案 13
五 系统网络设计要点如下 13
1 双向分支器 15
2 用户终端盒 16
第七章 监控系统 17
一 工程概述 17
二 工程需求 17
三 系统技术方案设计 18
1 监控前端部分 18
2 传输部分 18
3 控制和显示部分 19
四 产品资料 20
1 数字硬盘录象机DVR-16N系列（星望） 20
2 室内吸顶嵌入式中速球（DCC-943L）（Diview） 21
3 彩色半球摄像机DCC-561P（Diview） 23
4 彩色红外防水摄像机DV-80LD-30（Diview） 24
5 彩色红外防水摄像机（DV81LD-30）（Diview） 26
第八章 电子门锁、智能电控系统 27
第九章 防雷接地系统 39
第十章 售后服务及培训 40
一 售后服务 40
1.1 服务内容 40
1.2 应急维护时间安排 41
1.3 定期保养服务 41
1.4 具体措施 42
1.5 维修期满后的维修保养 43
1.6操作和维修保养手册 43
1.7 业主投诉 45
1.8维护服务收费标准及服务承诺 45
二 培训计划 46
2.1培训目的 46
2.2培训方式 46
2.2.1技术资料 46
2.2.2现场培训 47
2.2.3集中培训 47
2.3培训计划 47
2.3.1技术资料提供 47
2.3.2现场培训计划 47
2.3.3集中培训计划 48

第一章、 概 述
南通职业大学海门风情园校区培训中心为新建项目，位于学校风情园校区（江苏省海门市海港路），主体五层，框架结构，建筑面积4632平方米，整个项目按照星级宾馆设计，设有53套客房和会议室、多功能厅等完整的配套设施。
根据招标文献规定，本次弱电系统分为以下几个子系统：
1、网络服务系统
2、智能电控系统
3、有线电视系统
4、安防监控系统
5、电子门锁系统
第二章、 设计原则
1　可行性和适应性
系统既要保证技术上的可行性和良好的性价比，又要有一定的可扩展性和超前性,以适应此后的发展。
2　实用性和经济性
系统建设应始终贯彻面向应用、注重实效的方针，坚持实用、经济的原则，其经济性应涉及以下内容：
1).系统自身的价格（涉及系统、技术服务和培训）经济；
2).系统运营费用经济；
3).对系统实行所需的费用经济；
4).对系统集成所需的有关费用经济。
3　先进性和成熟性
系统设计既要采用先进的概念、技术和方法，又要注意结构、设备、工具的相对成熟。不仅能反映当今的先进水平，并且具有发展潜力，能保证在未来若干年内仍具有先进性，并能顺利地过渡到下一代技术。
4　开放性和标准性
为了满足系统所选用的技术和设备的协同运营能力、系统投资的长期效应以及系统功能不断扩展的需求，规定系统必须具有开放性和标准性。
5　可靠性和稳定性
在考虑技术先进性和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面着手，保证系统运营的可靠性和稳定性，达成最大的平均无端障时间。重要设备必须是定型生产、并具有一定应用成功实例的成熟产品，不接受任何研制品、定制品，以保证系统具有较高的稳定性。
6　安全性和保密性
在系统设计中，既考虑信息资源的充足共享，更要注意信息的保护和隔离，因此系统应分别针对不同的应用和不同的通信环境，采用不同的措施，涉及系统安全机制、数据存取的权限控制等；
7 扩展性和易维护性
所设计的各子系统都具有可扩展性和易维护性，为以后的系统升级和系统维护提供完整的解决方案。
第三章、 设计依据
《民用建筑电气设计规范》　　　　　　　　　　　（JGJ/T16-92）
《智能建筑设计标准》　　　　　　　　　　　　　（GB/T 50314-2023）
《工业公司通信设计标准》　　　　　　　　　　　（GBJ42 –81）
《工业公司通信接地设计规范》　　　　　　　　　（GBJ79-85）
《安全防范工程程序与规定》　　　　　　　　　　（GA/T75-94）
《安全防范系统通用图形符号》　　　　　　　　　（GA/T74-94）
《民用闭路监视电视系统工程技术规范》　　　　　（GB50198-94）
《电气装置安装工程施工及验收规范》　　　　　　（GBJ232-92）
《入侵探测器通用技术条件》　　　　　　　　　　（GB10408，1-89）
《超声和被动红外入侵探测器技术条件》　　　　　（GB10408，9-1996）
《被盗报警控制器通用技术条件》　　　　　　　　（GB12663）
《建筑设计防火规范》　　　　　　　　　　　　　（GBJ16-87）
《建筑与建筑群综合布线系统工程设计规范》　　　（GB/T50311-2023）
《建筑与建筑群综合布线系统工程验收规范》　　　（GB/T50312-2023）
《商用建筑线缆标准》　　　　　　　　　　　　　（EIA/TIA-568B）
《无屏蔽双绞线系统现场测试传输性能规范》　　　（EIA/TIATSB67）
《高层民用建筑设计防火规范》　　　　　　　　　（GB50045-95）
《电子计算机机房设计规范》　　　　　　　　　　（GB50174-93）
《电子计算机机房施工及验收规范》　　　　　　　（SJ/T30003-93）
《电子计算机场地通用规范》　　　　　　　　　　（GB/T2887-2023）
《建筑物防雷设计规范》　　　　　　　　　　　　GB50057-94（2023年）
《电视和声音信号的电缆分派系统》　　　　　　　GB/T6510-86
《有线电视系统工程技术规范》　　　　　　　　　GB50200-94
《电视接受机与电缆分派系统兼容的技术规定》 GB12323-90
《会议系统的电及其音频性能规定》 GB/T15381-94
《厅堂扩声系统声学特性指标》语言和音乐的电声系统二级GYJ25-86
《民用建筑隔声设计规范》 GBJ118-88
《会议系统及其音频性能规定》 GB/T15381-94
《厅堂扩音特性测量方法》 GB4959-95
《智能建筑设计标准》 GB/T 50314-2023
《扩声系统的声学特性指标与测量方法》 WH01-93
《电气装置安装工程施工及验收规范》 GBJ232-92
《民用建筑电气设计规范》 JGJ/T16-96
《会议电视系统工程设计规范》 YD5032-97
《会议电视系统工程验收规范》 YD5033-97
《Electrical and audio requirements of the conference system》IEC914
《30MHz～1GHz声音和电视信号电缆分派系统》 GB 14948-94
《声系统设备互联优选配接值》 GB/T14197-93
《声系统设备互联用连接器应用》 GB/T14197-94
《视听系统设备互联用连接器应用》 GB/T14197-95
《视听、视频和电视系统中设备互联互连的优选配接值》GB/T15859-1995
《声系统设备一般数语解释和计算方法》 GB12060-89
《工业公司通信设计规范》 GBJ42-81
《工业公司通信接地设计规范》 GBJ79-85
现场勘察和与业主沟通

第四章、 总体设计
弱电总包工程设计，不是简朴地将多个弱电分系统堆积在一起，而是要将它们有机地组合在一个系统中。
作为弱电总体设计，需要解决各分各分系统界面上的许多工程问题。例如弱电工程分系统很多，如何统筹考虑布线管线走向，统一安排接地，合理设计各系统之间的功能范围，避免反复配置等等。
作为弱电总体设计，有责任为业主全面地考虑大楼的系统建设问题，所以我们所担当的不只是征询和顾问的角色，并且是工程实行的管理和负责者。
弱电总承包就是提供完善的解决方案，同时向甲方提供全面的工程技术服务。
基于上述结识，我们对本工程弱电系统集成的总体方案进行了认真和慎重的考虑，不仅按照甲方指明的规定，设计制作了各项弱电系统的工程方案，还针对本培训中心的建筑特点，对弱电管路的布局和敷设、弱电系统的联合接地、弱电系统的总体思绪等进行了方案完善。
第五章、 综合布线系统
一、 综合布线系统的特点
1) 一套标准的配线系统，综合了所有的网络、语音、图像与控制等设备，并将多种设备终端插头插入标准的信息插座内。即任一插座能连接不同的设备，如: 微型计算机、打印机、传真机等，非常灵活、实用。
2) 对不同厂家的语音、数据设备均可兼容，且使用相同的电缆与配线架、相同的插头和模块插孔。因此，无论布线系统多么复杂、庞大，不再需要与不同的厂商进行协调，也不用为不同的设备准备不同的配线零件，以及复杂的线路标志与管理线路图。
3) 采用模块化设计，布线系统中除固定与建筑物内的水平线缆外，其余的都是积木式标准件，易于扩充及更新配置。因此当用户因发展而需要增长配线时，不会因此而影响到整体布线系统，可以保证用户在以前布线上的投资，为所有语音、数据和图像设备提供一套实用的、灵活的、可扩充的模块化的介质通道。
4) 能将当前和未来的语音、数据、网络、互连设备以及监控设备很方便发展为ISDN，用户程控数字互换机 (PABX) 更换成ISDN互换机时，可直接运用，不必此外布线。
可见，一套标准的配线系统较好地解决了传统布线方法的许多问题。其实，随着科学技术的迅猛发展，人们对信息资源共享的规定越来越迫切，特别以电话业务为主的通讯网逐渐向ISDN过渡，越来越重视可以同时提供语音、数据和图像传输的集成通信网。因此，综合布线系统取代单一、昂贵、繁杂的传统布线，是 “信息时代”的规定，是历史发展的必然。
二、 需求分析
根据标书规定，我们将网络中心机房设在培训中心二楼设备间，采用标准机柜安装，进户线采用电信光纤，语音采用三类大对数电缆。
信息点分为数据和语音点，初步定为140个信息点（语音点70个，数据点70个），信息点的水平布线均采用TCL超五类4对双绞线，采用模块式配线架连接，语音和数据分别放置于机柜的不同位置。
三、 设计规划
综合布线系统采用模块化和分层星型拓扑结构。本系统可分为三个子系统，分别如下：
工作区子系统；
水平子系统；
设备间子系统；
下面分系统设计如下：
1、 工作区子系统
工作区子系统又称为服务区子系统，它是由RJ45或RJ11跳线与信息座所连接的设备（终端或工作站）组成。其中，信息座有墙上型、地面型、桌上型等多种。
在进行终端设备和I/O连接时，也许需要某种传输电子装置，但这种装置并不是工作区子系统的一部分。例如，调制解调器，它能为终端与其他设备之间的兼容性传输距离的延长提供所需的转换信号，但不是工作区子系统的一部分。
工作区子系统中所使用的连接器必须具有有国际ISDN标准的8位接口，这种接口能接受楼宇自动化系统所有低压信号以及高速数据网络信息和数码声频信号。
工作区子系统设计时要注意如下要点：
ü 工作区所有信息出口均采用超5类8位信息模块；
ü 从RJ45插座到设备间的连线用双绞线，一般不要超过5m；
ü RJ45 插座须安装在墙壁上或不易碰到的地方，插座距离地面30cm以上；
ü 插座和插头（与双绞线）不要接错线头；
ü 工作区端口须配有颜色及编号标记，为数据、语音等不同服务提供辨认。
2、 水平子系统
水平子系统由各分派线间至各个工作区之间的电缆构成。整个培训中心的数据信息点和语音点所有采用TCL超5类双绞线(UTP)，支持350Mbps的传输速率。使系统具有很高的可靠性和高传输率，可以满足未来的需求。
水平线的配线架经金属桥架，引向工作区各信息点。从配线架内接线端子与信息插座之间均为点到点端接，任何改变系统的操作(如增减用户，用户地址改变等)都不影响整个系统的运营，为系统线路故障检修提供极大方便。

施工时，网线敷设到信息点位置后还预留30CM。同时必须注意水平布线的长度不要超过90米。

每个信息点有一根4对UTP相应，线缆的长度估算是非常重要的，一般按每个楼层为单位，计算出每层的线缆平均长度,逐个得出并总和，其计算公式为：
Σ
n
线缆总长=
i为楼层
楼层平均长度*线缆数
i=1
其中，线缆平均长度由以下公式得出：

线缆均长=
最远距离+最近距离
2
*1.1+6米

3、 设备间子系统
设备间子系统也称设备子系统，由电缆、连接器和相关支撑硬件组成。它使各种系统的多种不同设备互联起来，涉及电信部门的光缆、同轴电缆、互换机、程控互换机、UPS设备、防火墙等。设计时注意要点为：
Ø 设备间要有足够的空间保障设备的存放；
Ø 设备间要有良好的工作环境（温度、湿度）；
Ø 设备间的建设标准应按机房建设标准设计。

第六章、 有线电视系统
一、 系统概述
随着人们对信息和娱乐日趋强烈的需求，使CATV系统因其传输质量高、系统功能强、信息量丰富等优点而成为新建楼宇中一项不可或缺的硬件设施。
南通职业大学培训中心是多功能的现代化、智能化的楼宇，建立运营质量好的CATV系统是极其必要的。为保证系统的经济性、实用性，本设计所采用的有线电视技术均体现了设备上的先进性、运营上的可靠性及电视节目选择的多样性。
本方案在系统总体上具有可扩展性和兼容性，在符合标准规范的前提下可以集成不同厂商、不同类型的产品，保证系统随着科学技术发展不断得到充实和提高。系统还具有开放性，能与本地有线电视台并网运作。
结合我司数年的实践经验，通过广泛比较和反复论证，本公司为业主设计了一套性价比高的有线电视系统。
系统设计的主导思想为：系统要有总体规划，所选设备先进，技术指标高，工作稳定可靠。
二、 系统整体构架
整个系统的设计采用有线电视信号传输的方式，在前端进行信号合成后，再通过敷设在大楼中的有线电视传输网络，传输到整个大楼的各个电视接入点。
整个系统采用三层结构：
² 第一层：前端设备层，前端是整个系统的心脏，重要完毕有线电视信号接受、信号混合等功能，是整个有线电视网络的信号源头。该层设备重要涉及捷变频调制器，混合放大器等等。
² 第二层：信号传输层，传输网络是整个系统的血管，重要负责将前端信号高质量低干扰的传输到各个有线电视接入区域。该层设备重要涉及干线放大器，干线电缆，分派电缆等等。
² 第三层：终端接入层，终端接入层是整个系统和用户的接口，重要负责将有线电视信号以合适的信号强度提供应每一个接入点。该层设备重要涉及分派放大器，分支分派器，用户终端（面板，BNC头）等等。
三、 用户需求分析
有线电视系统接受来自本地电视台送来的电视信号，并设立两套自办节目，提供一个具娱乐性、技术性、和先进性为一体的视频网络。
系统采用860MHZ双向传输，共配置67个有线电视终端。
有线电视屏蔽线缆沿桥架走向。
四、 建议性优化方案
根据南通职业大学培训中心招标文献规定，我们设计了一套技术先进、性能稳定可靠、操作简朴易学、管理维护方便的实用型有线电视系统。提出以下建议性意见供业主参考，以便使系统设计更为符合有线电视系统施工规范。
1)在前端设立混合放大器，对有线电视信号进行混频放大后传输。
2）在实体建筑的入口处添加干线放大器将接入的射频信号进行放大后再通过在实体建筑内部布置的分支分派网络进行传输，以保证较好的有线电视信号传输效果。
3）鉴于电视信号源由学校提供，我们需设计的只是将有线电视台送来的有线电视信号进行放大后再次分派，以便将信号在大楼中进行传输，因此本工程的重要设计及施工任务就是在大楼楼内构筑运营完好的有线电视系统分支分派传输网络。在CATV系统中分支分派网络设计的目的是将前端信号优质高效、均衡地传输给用户。
分支分派网络设计的原则是：
1、用户电平70±5dB；
2、依据分支分派网络的分派指标进行电平计算拟定所需分派、分支器的型号，选择放大器；
3、分支的末端不允许通过度派器直接连用户的终端。
五、 系统网络设计要点如下
（1）用户电平的拟定
用户电平是设计分支分派传输网络的重要依据。用户电平太高，电视机接受的高频放大部分全工作在非线性区内，产生互扰调制和交扰调制。用户电平太低，又会使电视机的内部噪声起作用，形成雪花干扰。按国家标准GB50200-94规定，CATV系统提供应用户的电平范围为60-80dB。
（2）分派器
分派器的作用是将射频电视信号功率均等地分派给各路传输线路，且分派损耗小，有助于高电平的输出，但是应当注意，分派器的输出端不能开路（不接负载），否则会导致输入端的严重失配，同时还会影响到其它输出端。因此，分派器的输出端不适合直接用于用户终端，当分派器有输出端空余时，必须接75欧负载电阻。
（3）分支器
分支器是将射频信号功率不等地分派给各路，有主路和支路之分，支路就有各种不同的衰减量，从而构成一个系列。因此对大楼（例如高层建筑）从上至下进行分派时，一般上层的分支衰减量应取大一些，下层的分支衰减量应小一些，这样才干保证上、下层用户端的电平基本相同。同时，分支器的重要输出口空余时，也必须接75欧的负载。
（4）串接单元（F头）的作用
串接单元是将同轴电缆与分支分派器及用户终端相连的一种接插件，通过它可将整个分支分派系统组网运营。
（5）分支分派器及用户终端的安装规定
分支器、分派器尽也许安装在建筑物内，但不管安装在室内、室外，均应装入分支分派箱内，且符合电波泄露标准。安装在室外时，距地面一般在2.5米左右。
用户终端有单孔和双孔两种，考虑到用户的实际需求，在此我们选用单孔用户终端，用户终端的安装高度取其下沿30cm。
（6）墙壁电缆、贴墙敷设电缆与有关障碍物交越距离的规定
电缆与有关障碍物交越距离的规定
交 越 情 况
平 行 距 离(cm)
交 叉 间 距（cm）
与避雷引下线
100
50
与带有绝缘层的低压电力线
50
30
与给水管
15
5
与煤气管
30
30
与热力管（包封）
30
30
与热力管（不包封）
50
50

（7）传输介质的规定
为保证系统传输信号优质、稳定和可靠，应选用传输损耗低，温度系数小，反射损耗大，屏蔽效果好，电性能稳定，机械强度高的同轴电缆，本方案推荐使用的同轴电缆为SYV型同轴电缆，该同轴电缆具有传输损耗小、稳定、可靠的特点。
鉴于大楼的有线电视系统的实际需求，根据传输电缆不同功用，以及传输信号的品质保证，我们选用不同型号的同轴电缆。其中：SYWV-75-9、SYWV-75-7用于传输干线；SYWV-75-5用于分支器输出到用户终端盒。
根据设计，本工程主干射频线缆SYWV-75-7沿垂直桥架敷设，支线射频线缆采用SYWV-75-5敷设至用户端，室内一段采用暗埋式敷设。有线电视主干射频线缆与综合布线系统共用桥架。
产品资料
1、 双向分支器

一分支器技术指标

6
8
10
12
14
16
18
20
22
24
26
28
30
32
 分支损耗偏差
dB

±1.2
插入损耗
IN-OUT
(dB)

4-470
MHz

2.5
2.0
1.8
0.8
1.0
0.8
0.8
0.8
0.8
0.8
0.8
0.8
0.8
0.8
470-750
MHz

3.0
2.0
2.0
1.0
1.2
1.0
1.0
1.0
1.0
1.0
0.8
0.8
0.8
0.8
750-1000
MHz

3.0
2.4
2.4
1.2
1.2
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
1.0
反向隔离度
TAP-OUT
(dB)

4-470
MHz

25
30
25
30
30
35
35
35
38
40
42
42
42
45
470-750
MHz

24
25
25
28
28
30
32
32
35
35
38
38
38
42
750-1000
MHz

22
24
25
26
26
28
28
30
32
35
36
36
37
38
反射损耗
IN/OUT/TAP
(dB)

4-470
MHz

20
20
20
20
20
20
20
20
20
20
20
20
20
20
470-750
MHz

20
20
20
20
20
20
20
20
20
20
20
20
20
20
750-1000
MHz

17
17
17
17
17
17
17
17
17
17
17
17
17
17
尺寸
mm

53*49*17
重量
g

40

2、 用户终端盒

★
75Ω接口，符合IEC169-2  9.5mm标准(TC-Z，TC-T)
★
高级塑料面板，内附屏蔽铁盒。
型 号
IN-OUT(dB)
IN-TV(dB)
OUT-TV(dB)
5-862
5-862
5-862
2123K
-
≤
-
2124K-4
≤4.8
4±1.5
≥22
2124K-6
≤3.5
6±1.5
≥22
2124K-8
≤3.0
8±1.5
≥22
2124K-10
≤2.5
10±1.5
≥22
2124K-12
≤2.0
12±1.5
≥24
2124K-14
≤2.0
14±1.5
≥24
2124K-16
≤2.0
16±1.5
≥24

第七章、 监控系统
一、 工程概述
通过闭路电视监控系统，实时、直观的提供各种现场信息，对于提高管理水平，加强治安保卫，消除事故隐患，防止意外发生，都有着不可替代的重要作用。
本着对业主认真负责的态度，依据本公司数年从事安全防范系统工程施工的实践经验，并通过进一步市场调研，结合有关设计依据及社会公共安全标准，认真对系统进行优化设计，努力减少系统成本，实现所需的功能。
二、 工程需求
南通职业大学培训中心的综合安防系统重要是视频监控系统。监控范围重要是公共走廊、计算机主机房、门厅等处，用于对大楼内部活动场合进行实时监控。共设立14个监控点，根据不同的场合选用不同类型的摄象机。
本次安防监控系统工程涉及前端摄象机、线路传输、以及控制显示部分的整体设计、安装和调试。
三、 系统技术方案设计
整个安防监控系统的工作方式为：系统前端通过铜缆或光缆等将电视监控信号送入硬盘录像主机系统，系统配置数字系统，可以选择多个重要地点长时间录象，也可根据现场情况任选一路摄象机进行实时或长延时录象。
1、 监控前端部分
本次监控系统前端涉及室内球型摄象机、彩色半球摄象机，共有监控点14个。
在大厅处，需要监视大范围场合，设立一体化匀速球机，可以快速寻找、更踪目的。
在公共走廊、总台、出纳等处设立摄像点，根据具体情况选择不同镜头的红外彩色半球摄象机和红外一体摄像机。
监控系统的供电方式有两种：一种是集中供电方式即电源都引自一处，另一种是分布式供电，摄象机在安装位置附近取电。在此方案中，我们采用两种方式结合供电：对于距监控中心较远的监控点，采用分布式供电，提供变压稳压电源，就近取电；距离较近的监控点采用集中供电方式，从控制主机集中取电。
2、 传输部分
从监控前端到控制中心重要采用铜缆传输的方式，根据距离的远近以及区域的实际情况选择监控线缆的型号和铺设线路。
监控中心设在一楼服务台后面，本方案设计中选用SYV-75-5视频线和带屏蔽功能的护套控制线进行视频传输。根据使用经验： 75-5型视频电缆用于200米内，这样使用可以保证图形质量满足电视信号的国标GB7401中的图象质量的最高标准；
3、 控制和显示部分
电视监控技术由模拟向数字技术发展，数字技术比模拟技术有着巨大的优越性，但成本过高。考虑到用户的投资成本，以及系统的先进性和稳定性规定，采用两种技术相结合的方式，前端选用彩色模拟摄象机，后端采用数字硬盘录象机。
在监控室设立一个控制中心，总控重要由1台16路硬盘录象机和1台17"纯平显示器组成。
通过多媒体软件将数字硬盘录像主机上的所有14路的图像分组实时的存储在硬盘主机中，并可将所有图像在17"显示器上进行图像的切换显示、录像时间、录像方式。将视频信号传输到数字硬盘录像主机上的目的是使系统能收看和记录重点部分信号，避免信号的丢失，将所有视频图像所有记录下来。主机可分别设立每路录像速度、录像质量，在规定期间段中自动录像。可实现定期连续录像、动态报警录像、传感器报警录像三种。具有视频动态报警功能，可随意设立视频报警布防区域。
正常录像：指系统处在常规方式下的一般录像，根据录像操作的方式不同，正常录像又分手动录像和自动录像两种方式，系统处在手动录像方式时，按下录像按钮，设立为正常录像的摄像通道开始录像；再按一次录像按钮，系统停止所有通道录像。系统处在自动录像方式时，自动按各个通道所设立的天天录像工作时间段启动与停止录像，在自动录像期间可手动停止录像。
报警录像：指系统响应某个报警事件而进行的报警联动录像。根据系统响应报警形式的不同，报警录像又可分视频动态检测报警录像和外部报警录像。所谓动态检测技术就是当物体静止不动的时候，系统不进行录像，当摄像机监测到有物体移动的时候，就开始对此画面进行录像直到运动的画面结束。这样录像数据量会有大大的减少，提高了系统的录像磁盘的运用率。
四、 产品资料
1、 数字硬盘录象机DVR-16N系列（星望）

设备参数
DVR-4N/DVR-8N/DVR-16N
视
频
视频标准
PAL（625线，50场/秒），NTSC（525线，60场/秒）
实时监视图像分辨率
PAL制，D1（704×576）
NTSC制，D1（704×480）
回放分辨率
PAL制，CIF（352×288）、D1（704×576）
NTSC制，CIF（352×240）、D1（704x480）
图像压缩
H.264限定码流、H.264可变码流
图像画质
6档可调
视频记录速度
实时模式：PAL每路1帧/秒-25帧/秒可调；
NTSC每路1帧/秒-30帧/秒可调；
音频
音频压缩
G.711
对讲
支持独立对讲通道
硬 盘
硬 盘
内置8个SATA接口，可挂接1-8个硬盘
占用硬盘空间
音频：PCM　28.8M字节/小时　
视频：56～500M字节/小时
接口
视频输入
4/8/16路 BNC
视频输出
2路BNC，1路VGA输出
支持TV和VGA之间切换
音频输入
4/8/16路RCA音频输入
1路RCA语音对讲输入
音频输出
1路 RCA
RS485
云台控制接口，支持多种云台控制协议
RS232
用于普通串口（调试）、键盘接口及透明串口（通过网络转发串口的输入输出）
报警输入
16路报警输入（低电平有效）
报警输出
6路继电器输出
报警继电器
30VDC 1A,125VAC 1A（联动输出）
网络接口
RJ45 10M/100M自适应以太网口
USB接口
2个USB2.0接口
常规参数
电源
250V+25% 50+2% Hz/110V 60Hz
功耗
25-40W（不含硬盘）
使用温度
0℃ －＋55℃
使用湿度
10%－90%
尺 寸
2U标准工业机箱，440 (宽)x460(深)x89mm (高)
重 量
5.5-6.5KG（不含硬盘）

2、 室内吸顶嵌入式中速球（DCC-943L）（Diview）

（ 吸顶明装支架）
具体参数说明：
内置22倍光学变焦镜头
特性：
1/4” 470K像素Ex-View HAD CCD
日夜转换功能（红外滤色片自动切换）
DSS数字慢快门功能
宽动态适应（双快门）
隐私遮挡（8区）
最低照度0.005Lux
128预置点
4报警输入
0°-350 °，最快120 °/秒
0°-180 °，最快120 °/秒
RS485连接接口
IP66（外壳防尘、防水、强力喷射）
技术参数：
信号制式
PAL
总/有效像素
470K/440K
图像元件
1/4"Ex-View HAD CCD
镜头
22 倍变焦(F1.5(W),F3.6(T)f=3.25-88.0mm)
同步
内同步
行频
15.625KHz
场频
50Hz
信噪比
不低于 52dB(AGC OFF)
最低照度
彩色:1Lux 黑白:0 Lux(IR ON)/0.005 Lux(IR OFF)
清楚度
540TV 线
视频输出
复合视频 1Vp-p(75 Ω)
控制接口
RS 485
球机地址
256
报警输入
4 路
摄 像 机 功 能
隐私遮挡
8 区
宽动态感知
关/开/自动
电子灵敏度
自动 /Fix :X2,X3,X4 …,X20
电子快门
1/50 to 1/50,000
聚焦模式
键控自动/自动/手动
光圈控制
自动/手动
白平衡
自动/室内/室外/手动/键控自动
云 台 控 制 功 能
水平旋转
0°-350°,最快 120°/秒
垂直旋转
0°-180°,最快 120°/秒
巡航功能
8 路
预置点
128 个预置点
预置路线
约 5 分钟
工作温度/湿度
-10°C--50°C/0%RH—80%RH
储存温度/湿度
-20°C--60°C/0%RH—85%RH
电源
DC12V
功率
10W
尺寸(Ø X H)
Ø 169X157mm(H)
重量
1.5Kg

3、 彩色半球摄像机DCC-561P（Diview）

产品名称：彩色半球摄像机DCC-561P
型号：DCC-561P

具体说明：
产品特点；
● 塑料半球外壳
● 420电视线,1/4“ 彩色中解Sony CCD
● 最低照度 : 0.1LUX

型号
DCC-561P
　制式
NTSC/PAL
　滤光片
单层水晶
　传感器
1/4" 彩色中解Sony CCD
　像素
NTSC:537H)×505(V) PAL:537(H)×597(V)
　分辨率
420TVL
　场同步
NTSC:60Hz PAL:50Hz
　行同步
NTSC:15.734KHz PAL:15.625KHz
　时钟频率
NTSC:28.636MHz PAL:28.375MHz
　扫描系统
2:1隔行扫描
　信噪比
≥48dB
　电子快门
NTSC:1/60-100,000S PAL:1/50-100,000S
　白平衡
自动追踪
　背光补偿
开
　自动增益
开
　珈玛
0.45
　视频输出
1V p-p,75Ω
　镜头
2.9mm
　工作电压
DC12V ±10%
　最大工作电流
85mA
　外形尺寸
Φ88×60mm
　重量
200g
　储存温度
-30～+60℃
　工作温度
-30～+40℃
　重量
900g
　储存温度
-30～+60℃
　工作温度
-30～+40℃
　包装
12PCs/CTN 15.72KGs 640×215×480mm

4、 彩色红外防水摄像机DV-80LD-30（Diview）

产品名称：彩色红外防水摄像机DV-80LD-30
型号：DV-80LD-30
具体说明：
名称：30米半球式红外摄像机
参数：
金融证券\公寓\娱乐\赌场\机场\军事设施\珠宝店\医院\停车场\超级市场
\大型餐厅\地铁\学校\监狱等光线比较弱的场合
型号:
DV-80LD-30
成像器件:
1/3″ Sony CCD
水平分辨率:
 480线
系统制式:
PAL NTSC
PAL(HXV):
500 X 582 PAL ( H: 15.625kHz, V: 50Hz)
NTSC(HXV):
510 X 492 NTSC ( H: 15.734kHz, V: 60Hz)
电子快门:
PAL = 1/50 - 1/100,000 秒 NTSC = 1/60 - 1/100,000 秒
视频输出:
1 Vp-p, 75Ω
信噪比:
 > 48dB (自动增益 关闭)
内置高品质红外管：
10个φ8高品质红外管
红外波长:
  850mm
红外工作有效距离:
30米
红外半角:
8pcs=30° 8pcs=60°
红外状态:
小于10Lux 时红外灯自动启动
最低照度:
  0.1Lux (F: 1.2)
红外灯启动时最低照度：
0Lux
镜头规格:
板机镜头 ( 6mm, 8mm, 12mm)
伽玛:
  0.45
背光补偿:
打开
输入电源:
  12V DC
尺寸(φXH):
108 X 83 mm
重量:
200克
工作温度范围:
-10℃ 到 50℃ (最大湿度 95%)
贮存温度范围:
-20℃到60℃(最大湿度 9
