成都万科海悦汇城项目东地块二期栋施工电梯方案.doc

成都万科海悦汇城项目东地块二期6号楼
施工升降机
【型号：SC200/200 2（T）】

安
装
方
案

四川鑫川建筑机械有限公司

二○一三年五月三日

工程名称
成都万科海悦汇城项目东地块
建设单位
成都万科华东置业有限公司
监理单位
四川省城市建设工程监理有限公司
施工单位
中天建设集团有限公司西南分公司
方案名称
成都万科海悦汇城项目东地块6号楼施工升降机安装方案
安装单位
四川鑫川建筑机械有限公司
编 制 人
鲍如福
编制时间
2023.05.03
安装单位意见

年 月 日
施工单位
意见

年 月 日
监理单位
意见

年 月 日
建设单位
意见

年 月 日

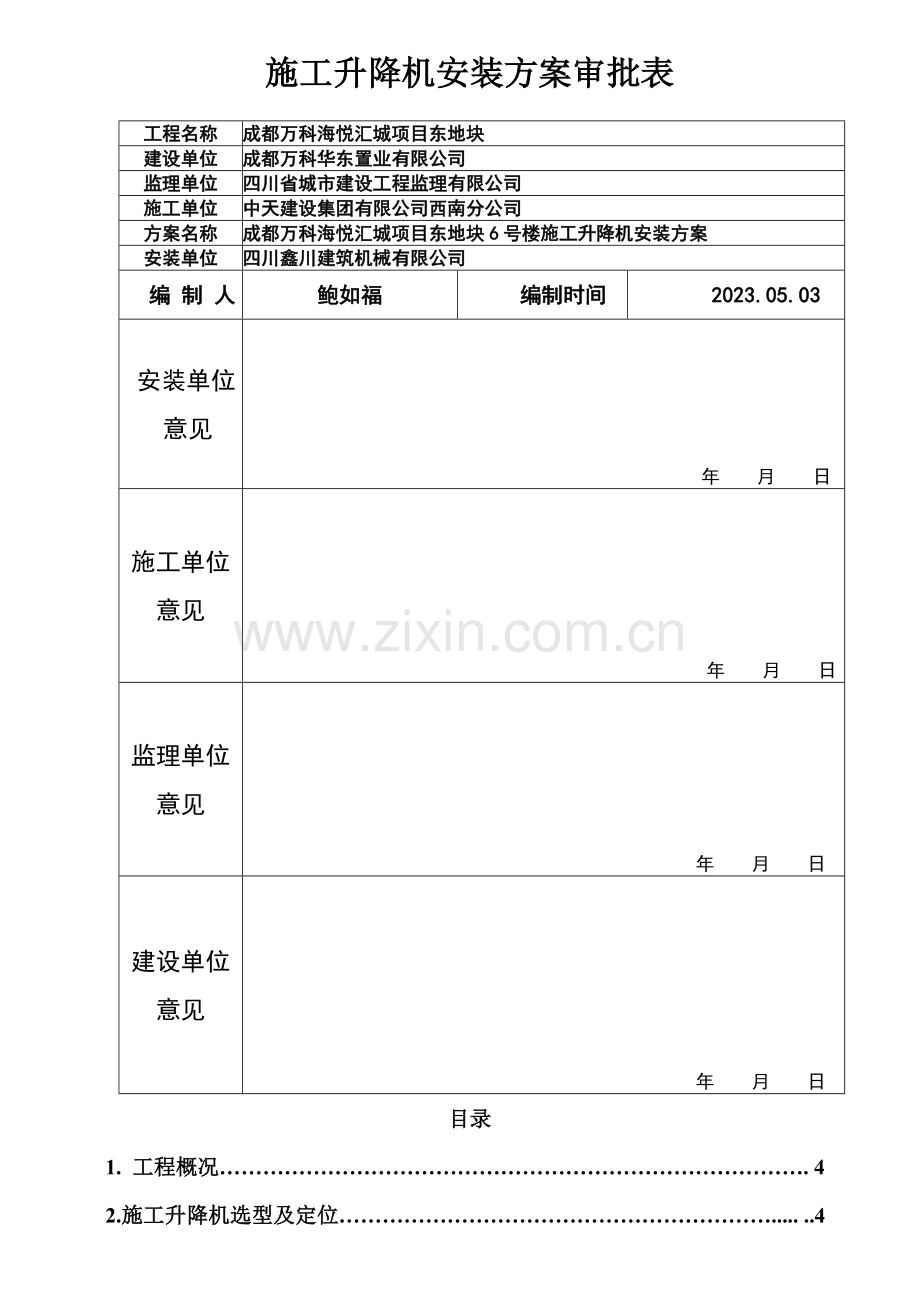

施工升降机安装方案审批表
目录
1. 工程概况………………………………………………………………………. 4
2.施工升降机选型及定位……………………………………………………..... ..4
3.施工升降机参数……………………………………………………………….…4
4.方案编写依据………………………………………………………………….....5
5.施工升降机的安装……………………………………………………………. ...5
5.1基础设立………………………………………………………………….....5
5.2附墙设立………………………………………………………………...... ..6
5.3施工升降机的安装…………………………………………………………..6
6. 升降机使用之前的调整…………………………………………………….....10
7. 升降机使用之前的检查…………………………………………………….....12
8. 施工升降机安装工作人员配置.……………………………………………... 12
9. 施工升降机安装安全措施…………………………………………………… 13
10. 施工机具组织………………………………………………………....…….. 14
11. 施工进度计划………………………………………………………....…….. 14
12. 起重设备安装工程应急响应预案………………………………………….. 15
12.1组织机构…………………………………………………………………15
12.2急救设施配备……………………………………………………………15
12.3现场应急响应措施………………………………………………………16
12.4预案启动…………………………………………………………………17
13. 施工升降机安装工程安全技术交底………………………………………..18
14.施工升降机安装质量保证措施……………………………………………….20
15.施工升降机附件………………………………………………………………………………..
1. 工程概况
该工程为一栋，地下3层，地上50层，工程屋面结构标高146.5米，施工升降机拟装高度为152米。
2. 施工升降机选型及定位
根据该工程施工条件，施工升降机安装、使用的技术规定，该工程选用一台由重庆红岩建设机械制造有限责任公司生产的SC200/200型施工升降机。该台施工升降机采用一次附墙措施，准载施工人员12人或货品2T，提高速度为38m/min。
该台施工升降机系成熟产品技术性能好，设备状况稳定。其安装位置于6-F与6-C轴交6-5—6-6。
3. 施工升降机参数
施工升降机技术性能参数见下表。
序号
项 目
单 位
SC200/200 2T
1
吊笼数
只
2
2
额定载重量（一个吊笼）
Kg（人）
2023（12）
3
电动机数量（一个吊笼）
只
2
4
额定功率（一只吊笼）
Kw
15×2
5
额定起升速度
M/min
38
6
额定电流（一个吊笼）
A
32.2×2
7
防坠安全器制动载荷
KN
≥40
8
吊笼内空尺寸
（长×宽×高）
M
3×1.5×2.5
9
吊笼重量
Kg/只
1800
10
外笼重量
Kg
1480
11
标准节长度
㎜
1508
12
标准节截面尺寸
㎜
710×710
13
标准节重量
Kg
185
14
对重质量
Kg
/
15
导轨架高度选择范围
M
152
16
机座占地面积
M2
6×4.2
4. 方案编写依据
1、施工升降机使用说明书
2、法律法规
①中华人民共和国安全生产法——2023年6月29日九届人大第二十八次会议通过。
②特种设备安全监察条例——国务院第549号令。
③建筑施工安全生产管理条例——393号令。
④建筑机械使用安全技术规程——JGJ33-2023。
⑤建筑施工安全检查标准——JGJ59-2023。
⑥施工升降机——GB/T10054-2023。
⑦施工升降机安全规程——GB10055-2023。
⑧施工升降机实验方法——GB/T10056-1996。
⑨建筑施工升降机安装、使用、拆卸安全技术规程——JGJ215—2023
3、其他
①起重机械安装竣工验收标准——国家法定监测站。
②成都万科海悦汇城项目东地块二期6号楼施工图。
5.施工升降机的安装
5.1 基础设立
1、根据施工现场实际情况将施工升降机基础直接设立在地下室顶板上。
2、基础承载计算：
P1=【吊笼重(Kg)+外笼重(Kg)+导轨架总重(Kg)+载重量(Kg)】×0.02 【（KN）安全系数】
SC200/200型升降机，架设高度为152m。
吊笼重量（双笼）：2×1800Kg
外笼重量：1480Kg
导轨架总重（共需102节，每节185Kg）：102×185Kg
吊笼载重量（双笼）：2×2023Kg
N=（1800×2+1480+102×185+2023×2）×0.02=559KN则施工升降机基础按能承载力N=559KN制作。
砼基础重量=18144Kg(注：砼/M3 =2400Kg)
3、地下室顶板承载近式等于：
P1=【(1800×2)+1480+(102×185)+(2023×2)+18144】×0.02
=【3600+1480+18870+4000+18144】×0.02
=921.88KN
规定地下室顶板应能承载压力≥P=921.88KN/6×4.2=36.58KN/m2，则符合升降机的使用规定。其加固方案见附页。
4、基础规定
1、基础钢筋砼尺寸为6000×4200×300，砼标号为C35。
2、混凝土基础承载压力为343.8KN。
3、双层双向钢筋网：钢筋类型为HRB335，钢筋直径14mm，间距200mm。
4、基础预埋螺栓应与双层钢筋网焊接牢固。
5.2 附墙设立
根据施工升降机使用说明书的规定和建筑物特点，升降机在该工程拟定26道附墙装置，在2F、4F、6F、8F、10F、12F、14F、16F、18F、20F、22F、24F、26F、28F、30F、32F、34F、36F、38F、40F、42F、44F、46F、48F、50F、屋面。采用M24×360的高强度螺栓。使附墙支撑座与建筑物楼板连接，规定建筑物能承受51.17KN附墙反力。由于本次安装附墙中心距离初步设计为2500mm.所采用管件均为原厂配置故对附墙管件的校核从略。其附墙架与墙的连接方式及计算式见附图。
5.3 施工升降机的安装
1、施工升降机安装前的准备工作
1）察看现场，施工升降机底座直接与地下室顶板相连接，决定施工升降机安装距建筑物1000MM处。
2）组建安装作业班子，分头进行技术、物资准备。
3）编写施工方案
4）全面检修设备，恢复设备机况
2、施工升降机的安装
1）安装工艺流程
基础构架（K字架）→基础节标准节（共3节）→校正导轨架接口垂直度→缓冲弹簧→吊笼→防护围栏→电缆桶→下限位档块→配重→接通电源→标准节→导柱过桥连杆→附墙支撑→加标准节至计划高度→调整垂直度小于5/10000→电气系统→限位档块→调校安全装置→清洁润滑→运营调试→验收合格→报请职能部门验收→交付使用。
2）动力配置及防雷接地
施工升降机拖动电力为60KW，控制电力为0.5kw，整机容量为60.5KW。采用三级配电和二级漏电保护，PE最小截面10mm2。
3）防雷接地
① 防雷装置接地电阻不得大于4欧。
② 接地引下线采用规格为3*30mm的镀锌扁铁铺设，与工程防雷接地网相连接。
4) 施工升降机安装方法
安装前用户可自备一些调整垫块，厚度为1，2，5㎜三种规格的钢板。
用水平仪或经伟仪校正导轨架接口，使四个接口处在同一水平面内，其误差不大于1㎜。
基础构架校平后，在垫块周边浇上C35混凝土浆将其位置固定，应达成70%以上强度后，再用600NM预紧力矩拧紧地脚螺栓。
5) 导轨架的安装
①在地面上联接两节标准节，清理基础节和基础底盘上的接口，在接口处
涂抹少量黄油，将连接好的两节标准节对正基础构架接口落下，并用螺栓联接，预紧力为350N.m。
②用同样的方法装第三节导轨架，形成基本高度。
6) 吊笼的安装
调整吊笼电机刹车处在打开状态。用起重设备将一个吊笼至上而下导入向滚轮安装就位。距地面1.5米处，松开电机刹车锁紧螺栓，使吊笼处在刹车状态，用同样的方法安装第二个吊笼。
7) 再安装两个标准节，用经纬仪检查并调整一个导轨架的垂直度，使其在两个互相垂直的方向上的误差均不超过5mm。
8) 将电缆筒就位，给升降机接通电源。
9) 给吊笼通电试运营，保证各个动作准确无误后，应一方面将下限位碰块和下极限碰块装好，以防止吊笼撞底。
10) 下限位碰块的安装位置，应保证吊笼满载向下运营时，开关触及下限位碰块后自动切断控制电源而停车后，吊箱底至地面缓冲弹簧的距离为300-400mm，下级限碰块的安装位置应保证极限开关在下限位开关动作之后动作，并且吊笼不能撞缓冲弹簧。
11) 限位开关及极限开关调整合适后，便可进行导轨架接高及附着架、电缆导架的安装作业。此时应安装最下面一个附着架，在距地面6m处安装，也可根据现场情况具体解决，再安装下面两个电缆护架，最下面的一个距电缆筒口约1m左右，上面一个与下面一个相距3m。将所有的螺栓紧固可靠。
12) 继续进行升降机的接高作业，直到需要的工作高度。附着架的安装高度每隔6m一套，最上面一套附着架以上导轨架悬出高度不得超过6m套。
13) 每次安装一套附着架，都要用经纬仪测量一下导轨架在两个方向的垂
直度，假如超过规定，必须进行校正。
14) 当导轨架高度达成规定高度时，最后需将上限位碰块和上极限碰块安装好，一方面是安装上极限碰块，该碰块的安装位置应保证吊笼向上运营至极限开头碰到极限碰块而停止后，吊笼底高出最高施工层约150-200mm，且吊笼上部中导轨架顶部距离不小于1.5m，然后安装上限位碰块。上限位碰块的安装位置应保证吊笼向上运营至限位开关停止后，吊笼底与最高施工层平齐。
15) 限位碰块安装完毕后，应反复实验三次以校验其动作的准确性和可靠度。
16) 将所有的滚轮、背轮间隙调整好，以保证吊笼运营平稳。（见“升降机使用之前的调整”）
17) 当所有安装工作结束后，应检查各紧固件有无松动，是否达成了规定的拧紧力矩，然后进行载荷实验及吊笼坠落实验并将安全器对的复位。（“安全器的复位”见附页）
18) 将地面防护栏装好。
19) 运用手动起重机进行导轨架接高。
运用手动起重机安装导轨架标准节时，操作人员应站在吊笼顶部，运用控制盒操作升降机，不可在吊笼内进行操作，以免发生事故，可按下面程序进行：
①将吊笼开至下限位所允许到达的最低位置。
②放下手动起重机的钢丝绳和吊具。
③在地面挂好一个标准节，缓缓摇动卷筒手柄，将该标准节从地面护栏外提高至吊笼顶部并放好。
④操作人员带好标准节所需的联接螺栓、力矩扳手等工具，然后在笼顶操作升降机使吊笼上升。（注旨在上升过程中，应将手动起重机吊臂转至一个安全角度，保证吊笼运营时吊臂不与周边建筑物碰撞）。
⑤向上开动吊笼，当笼顶驱动架上方距待要接高标准节止口距离约250mm
时立即停止吊笼的运营。
⑥用手动起重机吊起吊笼顶部的标准节并且高出导轨架已接标准节20mm，缓缓转动吊杆，使标准节接口正对。此时慢慢放下标准节，使四个接口完全吻合。
⑦穿好标准节螺栓，用力矩扳手测定拧紧力矩350N.m。
⑧从标准节上摘下吊具，收回钢丝绳，将吊杆转至安全方向，向下开吊笼，进行下一标准节的接高作业。注意：每次接高时应给标准节止口涂上黄油，以免生锈。
20) 关于附着架的安装
当升降机的导轨架安装高度超过6m时，应当安装第一套附着装置，该附着架距地面高度为6m（也可视具体情况而定），以后每隔6m安装一次附着架，最大高度时最上面一处附着架以外悬出高度不得超过6m（含6m）。
①①一方面在需要附着的导轨架高度处将件1（前支撑）用V型螺栓联好。
②用现有的起重设备将件2（支架）与件1联接好。
③用现有的起重设备将件3（斜支撑I）、件4（斜支撑II）一同和件2联好，此时件2、件3之间的扣件A（抱扣）先不要拧紧，以便件3前后可调，同样件3、件4之间的扣件也不要拧紧，以便于附着杆前后可对调。
④将件5（附墙支座）与建筑物上预留孔用螺栓联好并拧紧，通过经纬仪测定后确认导轨架垂直度在误差规定范围之内时，可将各处扣件拧紧。（调节可调螺杆来调节校正导轨架的垂直度）
附着架应尽量水平安装，附着架平面与水平的夹角不得大于8。
6. 升降机使用之前的调整
升降机使用之前，须对以下几个项目进行调整。
1、吊笼的调整
吊笼吊装后应调整齿轮与齿条、导向轮与标准节立筒，背轮与齿条背面等处的啮合接触情况，并满足技术规定值。即调整背轮与齿条的啮合侧隙应为0.2-0.5mm，接触斑点没齿高≥40%，沿齿长≥50%；调整导向轮偏心距，满足导向轮与标准节立筒配合间距0.5mm。工厂已调整过，但每次装配都应重新检查与调整，如有不符合规定的地方，应作调整。
2、双支撑导向轮的调整
让吊笼上的上、下双支撑导向轮，分别贴紧在标准节的立筒内外侧，检测吊笼主槽钢与标准节立筒的平行度。其平等度小于3mm，不合格则调整导向轮。
3、齿轮下齿啮合的调整
让靠近齿条一边的上下单支撑导向轮与标准节立筒间隙小于0.5mm，用塞尺塞定压紧，检查三个齿轮的侧隙和接触情况，规定齿面侧隙为0.2-0.5mm，接触长度沿齿高方向不小于40%。沿齿长方向不得小于50%。如不符合规定，调整传动底板背后的背轮偏心套来满足规定。
注意：在检查和调整吊笼时，吊装吊笼的钢丝绳最佳不要取下，高度完后放下吊笼，取下吊笼钢丝绳，恢复制动器制动功能。
4、单支撑导向轮调整说明
齿轮、齿条的啮合调整完后，将吊笼齿条另一方的单支撑导向轮与导轨架立筒的间隙调整到0.5mm以内。
5、极限限位挡板的调整
限位挡板是极限限位（总限位）开关挡板，在下限位开关被撞击断开时，极限限位开关不得受此挡板撞击动作。极限限位挡板的上端距地面距离不得小于2200mm。当上、下限位开关失灵或发生故障而未能及时停机时，应能准确及时撞击极限限位开关，以机械动作切断吊笼总电源，逼迫吊笼停止运营。极限限位开关的恢复见电气部分。
6、上下限位挡板位置的调整
每次安装或加装标准节后，上限位挡板高度都要重新调整，限位挡板的位置调整与装在吊笼上的限位开关互相配合调整。下限位应在吊笼与缓冲弹簧接触前作用，并在一定的惯性作用下，吊笼底板刚好同安全栅的门坎平齐。上限位开关作用时吊笼底板应与最上一层楼的进楼平面相齐或略高。另一方面，限位挡板应充足保证限位开关的转臂有足够的转角（限位开关的调整见第五章）。待一切调整好后，在限位挡板面上涂上润滑油。
注意：每次加装标准节时，应先实验电机制动器的制动情况，在保证制动安全可靠后，拆下上限位挡板，然后加装标准节，加装完后，重新装上上限位挡板。
7、围栏门与吊笼安全限位的调整
围栏门与吊笼门限位开关转臂的长度，应能可靠地切断吊笼控制电源，并反复三次。

7. 升降机使用之前的检查
升降机使用之前必须检查以下几个项目：
1、检查各螺栓紧固件有无松动现象，如有松动应及时拧紧各螺栓。
2、检查升降机电气系统工作是否正常，各交流接触点吸合情况、导线接
头情况等。
3、检查各种安全限位开关动作是否灵活，各限位碰块有无移位。
4、检查升降机吊笼运营通道上有无突出物，保证吊笼运营安全距离不小于250mm。
5、检查各部位润滑情况，及时加注润滑脂（请参考升降机的润滑部分）。
6、检查吊笼进出门、防护围栏门等启动灵活与否；检查各限位开关动作情况。
7、检查各滚轮、背轮的调整间隙及齿轮与齿条的啮合间隙是否正常，如不符合规定应及时进行调整。
8、在每次安装结束后都要检查防坠安全器的动作是否可靠，这可通过吊笼落实验来完毕。
8. 施工升降机安装工作人员配置
1、施工升降机安装人员组织分工及岗位职责
岗 位
姓 名
岗位职责
技术负责人
鲍如福
方案编制及安装技术工作
安装工长
杨永康
部署协调前后场工作，督促安装人员履行各自职责，
安全技术交底，带领安装人员实行安装方案，按工
艺和质量规定进行作业，填写作业记录。
专职安全员
邓委学
负责安装质量控制和安全检查、安全监督、安全警戒
安装人员
李洪见
负责安装及其调试工作
彭春华
负责安装及其调试工作
付 波
负责安装、操作作业
潘 渝
负责吊装、配合安装作业
鲁达海
负责吊装、配合安装作业
史典祥
负责吊装、配合安装作业
韩 军
负责吊装、配合安装作业
9. 施工升降机安装安全措施
1、施工升降机安装作业人员必须是有效证件的持有者和健康者。无专业资格证书或证书过期未审查，身体不适者以及具有高血压等，医学上认定不应高处作业者，均严禁介入施工升降机的安装工作。
2、安装人员施工前必须认真学习设备的安装使用说明书和其它必要的作业知识，掌握设备安装程序及工艺规定。
3、安装负责人必须在班前召开会议、交待任务、分派工作、讲解方案，进行安全教育，并做记录。
4、安装前，必须对所有机件、电气系统和所用工具、索具以及安全防护用品进行仔细检查，确认符合安全技术规定后，方可进行安装作业。
5、进入施工现场必须遵守现场安全生产管理制度和法规。按规定着装戴好安全帽，2米以上高处作业必须拴好安全带。
6、安装作业不得大风（四级以上）、浓雾、雨天进行，夜间作业时必须有足够的照明。必须严格按工艺流程作业，严禁各行其是，交叉作业。严禁脱岗窜岗和酒后作业。
7、作业人员必须服从统一指挥，做到分工明确，各司其职。现场应设专职安全员负责作业危险区域的隔离监控和安全措施的贯彻工作。
8、现场设备的零部件必须堆放整齐，归类保管，准确使用；置于高处的零部件和工具等对象应妥善放置，以防坠落伤人。
9、负责设备吊装、转运的人员必须熟悉承运设备的性能和基本参数。吊装时必须根据作业规定对的选择吊点；转运时应按行车安全规定装车并捆绑牢固。
10、执行与作业相关的其它安全法规，技术规定和规章制度。
11、安装作业人员必须接受项目部的管理和指导与其他员工处好关系，搞好环境卫生，克服不良行为，作到文明生活文明施工。

10. 施工机具组织
类 别
名 称
规 格
数 量
备 注
起重运送设备
塔吊

1台
安装主吊

货 车
5t
4辆

拆装常用工具
葫 芦
5t
1个

活络搬手
350mm、450mm
各1

呆搬手

1套

二 锤
12B、14B
各1

卡环、吊环、吊索

齐全

调试仪器
电工常用工具

1套

万用表
MY62—30
1块

电流表
N266—1000
1块

绝缘摇表
ZC25—3500型
1块

经纬仪
DJ DE6
1台

力矩扳手
DBS—25
2把

塞尺

1把

安全防护用品
安全帽

1顶/人

安全带

1付/高空作业人

警戒线

1套

牵引绳
20m
1套

11． 施工进度计划
时间进度
工作内容
2023年05月下旬
1个工作日
1个工作日
1个工作日
1个工作日
1个工作日
安装准备工作

底盘安装及校正

重要结构件安装

加高、附墙工作

整机调试

注：出现特殊情况、下雨等情况工期顺延。
12. 起重设备安装工程应急响应预案
为贯彻贯彻“安全第一、防止为主、综合治理”的方针，加强起重设备安装安全的监督管理，防止和减少起重设备安装安全面也许出现的紧急情况，以及对也许出现的紧急情况进行有效控制，针对紧急情况做出快速响应，依据公司《生产安全防控和应急预案》，针对工程现场安装工作的具体情况，特制定本预案。
12. 1 组织机构
1、应急指挥机构
现场项目部，领导本公司对突发事件的应急解决和生产安全防控工作，项目经理指挥长。
公司应急指挥中心（指挥部）现场项目部
公司应急指挥中心（指挥部）值班电话：。
指挥长： 李家奇 。
副指挥长（常务）：鲍如福 。
成员：邓委学 。
彭春华 。
付 波 。
2、按照公司有关规定，指定安装负责人为现场应急指挥人，负责各项安全生产措施贯彻贯彻，急救设施配备组织，组织现场及时抢救并拨打报警电话，同时上报公司应急指挥人，保护现场，接受调查，配合事故善后解决工作。
指定安全员执行安全检查工作，监督各项安全技术措施的贯彻，发生事故时有效抢救伤员，保护现场，参与调查，配合事故解决工作。
12. 2 急救设施配备
1、施工现场随时备有救援交通设备华晨金杯车一辆。川A90327司机：罗联森，电话：
2、备有（常备）急救钞票2023元以上。
3、备有（常备）一定急救药品，如：止血粉、药棉、纱布、消毒液等。

12. 3 现场应急响应措施
也许发生
的紧急情
况或事故
事故状态或后果
现场应急响应措施
实行人员
外线电源停电

固定好未竣工部份，将设备开关回到零位，配电箱拉闸、关门上锁，收捡好配件工具，经检查无安全隐患后，人员休息待命。
安装总指挥，安装作业人员，安全员，土建相关配合人员等
四级以上大风、浓雾、雨雪

停止作业，固定好未竣工部份，将设备开关回到零位，配电箱拉闸、关门上锁，收捡好配件工具，经检查无安全隐患后，人员休息待命。
安装总指挥，安装作业人员，安全员
设备故障

停机检查，检修完毕试运转正常后方可复工。
安装总指挥，安装作业人员，机电修理工
突发急病

停止作业，监护退岗，拨打110、120电话求助，送成都市第一人民医院（）救治并上报公司。
现场相关人员配合处置或上报公司启动应急救援预案
机械事故、
物体打击、
机械伤害、
高处坠落、
触 电
人员伤亡
1、发生事故后，最早发现者立即大声呼救，向现场负责人或有关人员报告，因素明确可立即采用对的方法施救，如触电事故使触电者脱离电源，但决不盲目救助。
2、现场指挥人迅速到位，按照应急程序处置、拨打抢救电话“120”和上报。
3、迅速查明事故因素和判断事故发展状态，采用对的方法阻止事态发展。
4、急救人员按照有关救护知识，立即救护伤员，在等待医生救治或送往医院抢救过程中，不要停止和放弃施救，如现场包扎、止血、采用人工呼吸急救等，防止受伤人员流血过多和抢救不及时导致死亡事故。
5、现场不具有抢救条件时，立即向社会求救。
启动应急救援预案

也许出现 人员伤亡
1、最早发现者立即大声呼救，向现场负责人或有关人员报告。
2、现场指挥人迅速到位，按照应急程序处置和上报。根据事态拨打报警电话“110”、抢救电话“120”。
3、迅速查明事故因素和判断事故发展状态，采用对的方法阻止事态发展。
4、在等待指挥部门处置过程中，保护好事故现场。现场不具有抢救或保护条件时，立即向社会求救。

无人员伤亡
1、最早发现者立即向有关人员报告。
2、指挥人迅速到位，按照应急程序处置。
3、迅速查明事故因素和判断事故发展状态，采用对的方法阻止事态发展。
4、在等待指挥部门处置过程中，保护好事故现场。
地震和其它不可抗力

施工过程中发生地震、大风、暴雨、洪水、雷击等自然灾害，由公司指定的现场应急指挥人组织现场及时抢救，尽力保障人身安全及财产不受损失和减少损失，并立即上报公司应急指挥人。公司立即组织相关人员赶赴现场，进行抢救，以将危害后果降到最小。

12. 4 预案启动
如发生生产安全事故立即上报，具体上报程序如下：
现场第一发现人——现场值班人员——公司值班人员——公司生产安全应急指挥中心——向上级部门报告。
公司应急指挥部接到事故目击者或小组成员的事故报告后，预案即为启动。
预案启动后由指挥长调配车辆，抢救组成员立即赶往事故现场，将现场情况及时报告给指挥部，本着高效原则组织抢救，尽量减少事故导致的损失、抢救受伤人员。
现场发生安全生产事故，公司快速组织抢救的同时，受伤者或附近人员应
尽力组织自救，现场人员保持头脑清醒，在第一时间施救，待公司抢救小组到
达后提供及时、具体、准确的伤亡信息及救援措施，避免导致更大的经济、人员损失。

施工升降机安装工程安全技术交底书
编号：AJ—AZ13056
工程名称
成都万科海悦城项目东地块二期
施工单位
中天建设集团有限公司西南分公司
施工地点
双流县万安镇东林村五社
安装单位
四川鑫川建筑机械有限公司
交底项目及部 位
SC200/200（2T）
施工升降机安装
交底日期
2023年 月
交底人签字

接受交底
负责人签字

安全技术交底重要内容：
（一）质量技术规定
1、 安装时，必须拧紧标准节及附墙架上的连接螺栓。地脚螺栓拧紧力矩350N·m，导轨架螺栓拧紧力矩300N·m。
2、 每安装一道附墙架必须按升降机安装方案的规定检测并调整导轨架的垂直度。安装垂直度可用经纬仪来测量。导轨架垂直度的允许偏差为：
安装高度≤70m时允许偏差相应高度的1/1000；
安装高度>70～100m时允许偏差70mm。
安装高度>100～150m时允许偏差90mm。
3、 注意附墙架的最大水平倾角不得大于±8º。最后一道附墙架以上的导轨架悬臂长度≤6m。
4、 升降机运营前，应先将保护接地装置与升降机金属结构联通，接地电阻≤4Ω。
（二）安全技术规定
为保证安装工作顺利进行，对实际工作提出如下规定，望遵照执行。参与安装作业人员必须认真学习该机械安装方案，了解该机械的原理、构造，熟悉机械的安装工艺，严格按照施工方案实行作业。遇有特殊情况应向有关人员报告，拟定新方案后，严格按新方案执行，不得擅自蛮干。
1、 安装场地应清理干净，并用标志杆等圈起来严禁非工作人员入内。
2、 防止安装地点上方掉落物体，必要时应加安全网。进入安装现场必须戴好安全帽。
3、 安装前认真检查构件有无裂纹、变形，工作机构是否工作正常，检查电缆
4、 电线的绝缘是否良好，电器线路有无端障，确认无误后方可进行安装作业。
5、 吊索具必须经检查合格后方可使用，起吊构件吊点必须绑扎对的、牢固，起落平稳，防止碰撞、损伤设备。
6、 吊笼上的所有零部件必须放置平稳，不得露出安全栏外。高处作业人员严格遵守安全技术规范，严禁向下投掷工具、零件，防止落物伤人。
7、 安装作业人员应按空中作业的安全规定，涉及必须戴安全帽，系安全带，穿防滑鞋等，应穿工作服，以免被卷入运动部件中，发生安全事故。
8、 安装过程中，必须由专人负责，统一指挥。
9、 升降机运营时，人员的头、手绝对不能露出安全栏外。
10、 假如有人在导轨架上或附墙架上工作时，绝对不允许开动升降机，当吊笼升起时严禁进入外笼内。
11、 运用吊杆进行安装时，不允许超载和用于其它起重用途。吊杆上有悬挂物时，不得开动吊笼。
12、 操纵升降机必须将操纵盒拿到吊笼顶部，不允许在吊笼内操作。
13、 吊笼起动前，应先进行全面检查，消除所有不安全隐患。
14、 安装运营时，必须按升降机额定安装载重量装载，不允许超载运营。
15、 雷雨天、雪天或风速超过13m/s的恶劣天气不能进行安装作业。
严禁夜间或酒后进行安装作业。
参与单位及
人 员

成都万科海悦汇城项目东地块二期6号楼
施工升降机安装质量保证措施
一、 质量检查制度：
1、 全面贯彻执行国家有关质量管理制度的方针、政策、法律、法规。
2、 使质量检查工作明确，严格制度、防止为主。
3、 建筑机械安全检查标准JGJ59—2023。
4、 《建筑机械使用安全技术规程》JGJ33—2023。
5、 建立三检制度，公司、安装队、操作作业队。
二、 安装自检、互检制度：
1、 为保证安装质量，强化安装作业中工序专业检查，做到防止为主，防患于未然。
2、 强化安装人员责任，使安装人员熟悉操作规程、规范。严格按安装方案、使用说明书等技术执行。
3、 明确检查项目、检查标准、严格按安装方案中质量技术规定执行。
三、 质量保证体系：

机械设备安装安全措施
第一条：各作业队队长是设备安装活动第一负责人，负责对作业人员及作业过程的组织实行。
第二条：在设备安装作业前，必须完善安装安全技术交底手续后方能作业。对于特殊的设备安装、拆卸，需由技术负责人与专职安全员对作业人员进行详尽的交底后才干进行。
第三条：设备的安装必须按照使用说明书，技术方案进行，在作业过程中碰到特殊情况必须报请技术主管协商后解决。
第四条：所有作业人员严禁酒后作业，在作业活动中必须对的使用合格的劳保用品。
第五条：安装作业过程中必须严格按照相关标准、规范进行，严禁使用不符合规范的零配件。
第六条：专职安全员与作业队专职安全员在参与设备安装过程中必须对全过程（涉及作业场地）进行监督、检查并及时制止违章违规行为。
第七条：各厂队长必须亲自监督、指挥设备的升降、附着作业活动，并对作业记录签字确认。
设备安全使用措施
第一条：设备必须经验收合格并完善相关手续后方能投入使用。
（a）、专职安全员作为设备验收的重要负责人，必须对整机进行全面检查。
（b）、验收过程中必须对设备进行试运转。
（c）、在验收过程中对检查出来的问题属于保证项目必须整改完毕后重新验收，对一般项目限期整改，并及时复查。
第二条：设备验收后专职安全员应及时报请相关部门监测，对监测单位提出的整改项目各厂队必须按规定期间解决。
第三条：特种设备操作人员必须持有效证件（复印件）上岗，严禁将设备交与无资质人员操作。
第四条：安所有门必须完善操作人员上岗前的安全技术交底。半途更换操作人员由厂队长负责完善并告知安所有门。
第五条：政工、劳资应会同安所有门、厂队长完善操作人员进场三级教育，半途更换操作人员由厂队长负责完善并告知政工、劳资部门，并将教育记录交回政工、劳资部门。
第六条：操作人员必须按照操作规程和相关规定作业，特殊情况必须报请主管领导批准方可进行，严禁酒后作业。
第七条：操作人员必须遵守各项劳动纪律以保证设备的安全运转。
（a）设备操作人员必须严格遵守项目部的作息时间。
（b）操作设备时要精力集中，严禁上班做私事。
（c）严禁脱岗、混岗、串岗，严禁擅自代班。
第八条：操作人员若要离开操作室，必须将设备按规定停放，并切断电源，锁好箱门后方可离开。

维护保养使用管理制度
第一条：操作人员每班作业前必须检查设备，并试运转，排除异常情况下方可作业。
第二条：操作人员每周必须进行一次全面检查，作好检查记录，并对检查出的问题进行报告解决，严禁设备在存在安全隐患下运转。
第三条：各厂队专职安全员每月至少一次亲自参与或监督操作人员全面检查设备，并对检查结果签字确认。
第四条：厂队长必须对现场设备进行不定期巡检和抽检并督促操作人员按规定进行自检，同时签字确认。各厂队长、专职安全员、厂队安全员每月对操作人员的作业行为进行巡检。（城区地区至少2次，郊区工地至少1次，外区工地按实际情况进行）并对各种违章违纪行为进行制止和处罚。
第五条：专职安全员和专业维修电工每月必须进行一次电气安全检查，作好检查记录，并对安全隐患进行限期整改。
第六条：租赁站每月组织相关人员对软件资料、硬件状态、作业行为等进行一次全面检查，并形成记录。同时对各种安全隐患和违规行为及时解决。
第七条：操作人员必须按规定对设备进行维护保养（十字方针），并作好记录。
第八条：当现场设备出现故障必须对设备进行修理，严禁设备在存在安全隐患下运转。
（a）、对设备出现的故障班组应尽量自行修理。
（b）、对不能自行修理的故障应立即报请厂队长组织相关人员修理。
（C）、所有修理作业必须形成记录，相关人员签字确认。
第九条：设备回场后，对设备需要维修的项目由机长与厂队长一起送修，形成送修报告单。
第十条：设备回场维修完毕后，厂队长和机长应对设备进行验收并签字确认，对验收不合格项目进行返修。

施工升降机基础加固计算书

计算依据1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2023）。
计算依据2《施工技术》2023.3.《扣件式钢管模板高支撑架设计和使用安全》。

本计算按最高高度计算，加固架体搭设高度为4.7米。加固面积为长：6米，宽：4.2米,调节高度0.2米。不考虑顶板承载力。
搭设尺寸为：立杆的纵距 b=0.60米，立杆的横距 l=0.60米，立杆的步距 h=1米。
一、支撑木方的计算
木方按照均布荷载下连续
