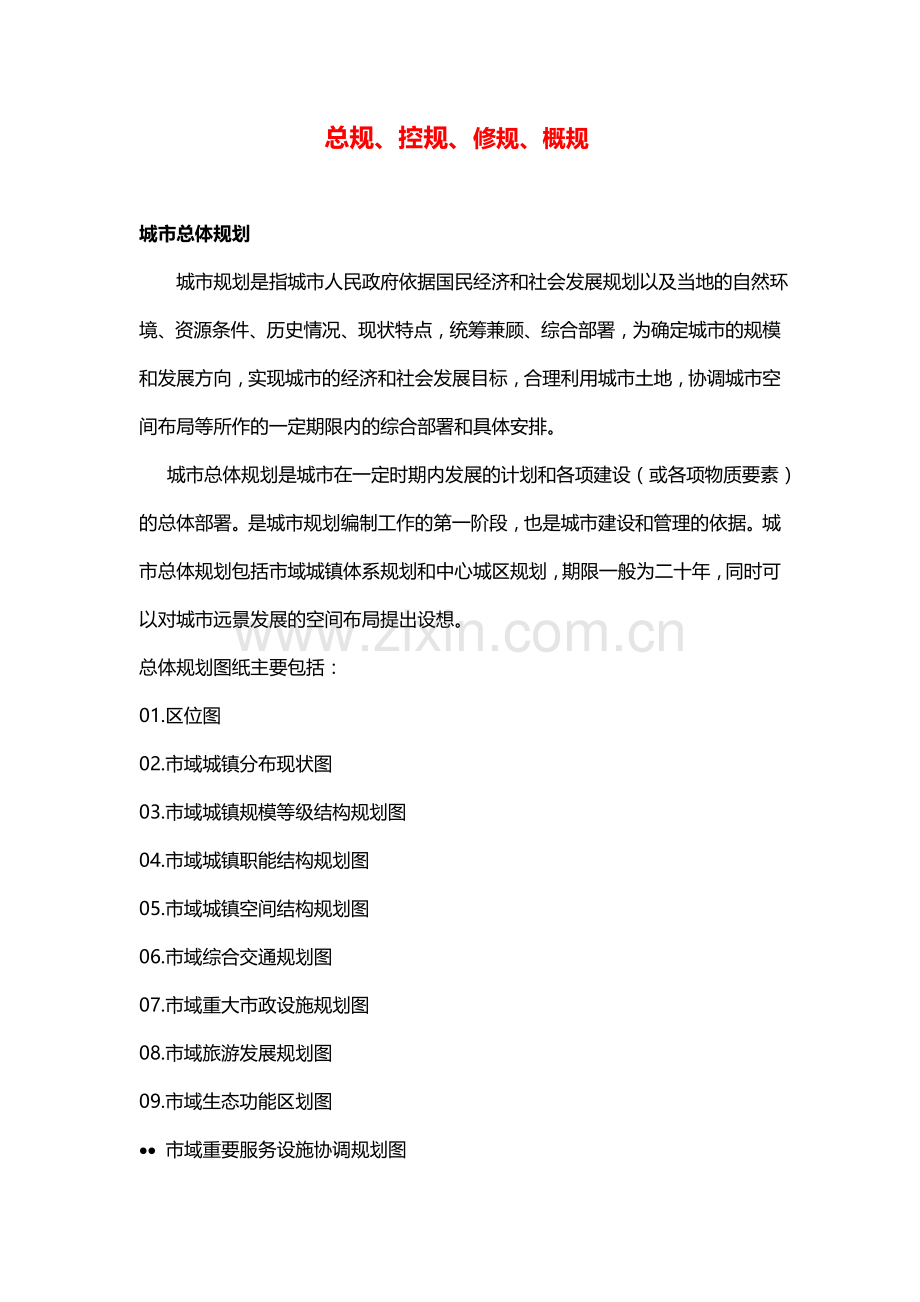

总规、控规、修规、概规

城市总体规划
城市规划是指城市人民政府依据国民经济和社会发展规划以及当地的自然环境、资源条件、历史情况、现状特点，统筹兼顾、综合部署，为确定城市的规模和发展方向，实现城市的经济和社会发展目标，合理利用城市土地，协调城市空间布局等所作的一定期限内的综合部署和具体安排。
城市总体规划是城市在一定时期内发展的计划和各项建设（或各项物质要素）的总体部署。是城市规划编制工作的第一阶段，也是城市建设和管理的依据。城市总体规划包括市域城镇体系规划和中心城区规划，期限一般为二十年，同时可以对城市远景发展的空间布局提出设想。
总体规划图纸主要包括：
01.区位图
02.市域城镇分布现状图
03.市域城镇规模等级结构规划图
04.市域城镇职能结构规划图
05.市域城镇空间结构规划图
06.市域综合交通规划图
07.市域重大市政设施规划图
08.市域旅游发展规划图
09.市域生态功能区划图
·· 市域重要服务设施协调规划图

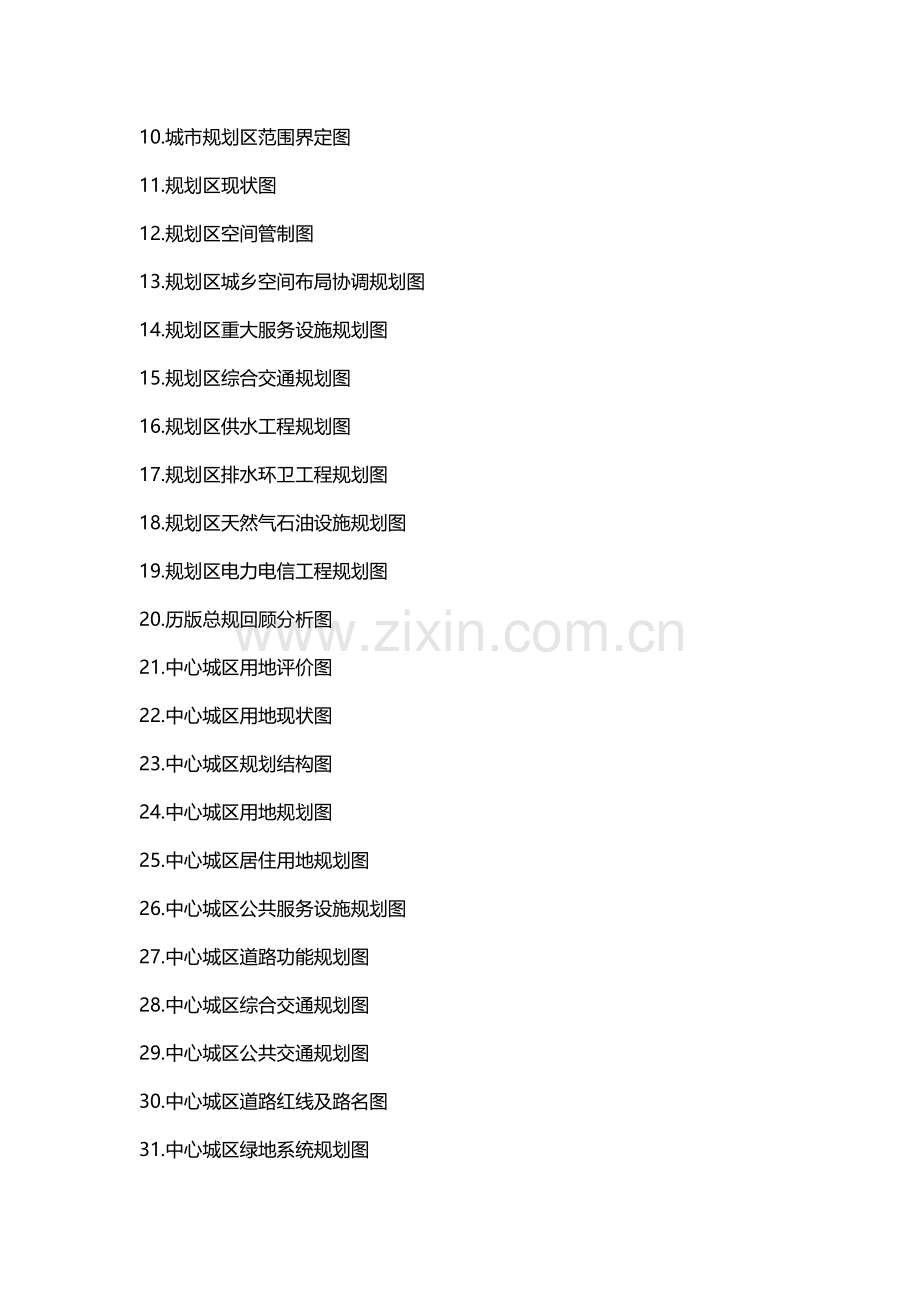

10.城市规划区范围界定图
11.规划区现状图
12.规划区空间管制图
13.规划区城乡空间布局协调规划图
14.规划区重大服务设施规划图
15.规划区综合交通规划图
16.规划区供水工程规划图
17.规划区排水环卫工程规划图
18.规划区天然气石油设施规划图
19.规划区电力电信工程规划图
20.历版总规回顾分析图
21.中心城区用地评价图
22.中心城区用地现状图
23.中心城区规划结构图
24.中心城区用地规划图
25.中心城区居住用地规划图
26.中心城区公共服务设施规划图
27.中心城区道路功能规划图
28.中心城区综合交通规划图
29.中心城区公共交通规划图
30.中心城区道路红线及路名图
31.中心城区绿地系统规划图
32.历史文化名城保护规划图
33.中心城区景观风貌规划图
34.中心城区岸线利用规划图
35.中心城区开发强度规划图
36.中心城区四线控制规划图
37.中心城区空间开发时序图
38.城市远景发展构想图
39.中心城区给水工程规划图
40.中心城区雨水工程规划图
41.中心城区污水工程规划图
42.中心城区电力工程规划图
43.中心城区通信工程规划图
44.中心城区燃气工程规划图
45.中心城区综合防灾工程规划图
46.中心城区环境保护规划图
控制性详细规划
以城市总全规划或分区规划为依据，确定建设地区的土地使用性质和使用强度的控制指标、道路和工程管线控制性位置以及空间环境控制的规划要求。
控制性详细规划的图纸主要包括：
1、规划用地的位置图（区位图）（比例不限）
标明规划用地在城市中的位置，与周边主要功能区的关系，以及规划用地周边主要的道路交通设施、线路及地区可达性情况。
2、规划用地现状图：（比例1：2000）
标明土地利用现状图、建筑现状图、人口分布现状、公共服务设施现状、市政公共服务设施现状。
（1）土地利用现状
包括标明规划区域内各类现状用地的范围界限、权属、性质等，用地分至小类
（2）人口现状
标明规划区域内各行政边界人口数量、密度、分布及构成情况等
（3）建筑物现状
标明规划区域内各类现状建筑的分布、性质、质量、高度等
（4）公共服务设施、市政公共设施现状
标明规划区内及对规划区域有重大影响的周边地区现有公共服务设施（包括行政、商业金融、科学教育、体育卫生、文化等建筑）类型、位置、等级、规模等，道路交通网络、给水电力等市政工程设施、管线分布等情况等。
3、土地利用现状图：（比例1：2000）
规划各类用地的界线、规划用地的分类和性质、道路网络布局，公共设施的位置；
须在现状地形图上标明各类用地的性质、界线和地块编号，道路用地的规划布局结构，标明市政设施，公共设施的位置、等级、规模，以及主要控制指标
4、道路交通及竖向规划图：（比例1：2000）
（1）道路交通规划图
在现状地形图上，标明规划区内道路交通系统与区外道路系统的衔接关系，确定区内各级道路红线宽度、道路线型、走向，标明道路控制点的坐标和标高，坡度、缘石半径、曲线半径、重要交叉口渠化设计；轨道交通、铁路走向和控制范围，道路交通设施（包括社会停车场、公共交通及轨道交通站场等）的位置、规模和用地范围。
（2）竖向规划图
在现状地形图上标明规划区域内各级道路围合地块的排水方向，各级道路交叉点、转折点的标高、坡长、坡度，标明各地块规划规划标高。
5、公共服务设施规划图：（比例1：2000）
标明公共服务设施的平面位置、类别、等级、规模、分布、服务半径、以及相应建设要求。
6、工程管线规划图：
各类工程管网平面位置、管径、控制点坐标和标高，具体分为给排水，电力电讯、热力燃气、管线综合等，必要时，可以分别绘制。
（1）给水规划图
标明规划区域内供水水源、水厂、加压泵站等供水设施的容量、平面的位置以及供水标高，供水走向和管径等。
（2）排水规划图
标明规划雨水泵站的规模和平面位置，雨水管渠的走向、管径及控制标高和出水口位置；标明污水处理厂、污水泵站的规模和平面位置，污水管线的走向、管径、控制点的标高和出水口位置等
（3）电力规划图
标明规划电源来源，各级变电站、变电所、开闭所平面位置和容量规模，高压线走廊的平面位置和控制宽度
（4）电信规划图
标明规划区电信来源，电信所，所的平面位置和容量，电信管道的走向，管孔数量，确定微波通道的走向、宽度和起始点限高要求等。
（5）燃气规划图
标明规划区气源来源，储配气站的平面位置、容量规模，燃气管道等级、走向、管径
（6）供热规划图
标明规划区热源来源，供热及转换设施的平面位置、规模容量，供热管网等级、走向、管径。
7、环卫、环保规划图
标明各种卫生设施的位置、服务半径、用地、防护隔离设施等。
8、空间形态示意图
表达城市设计的设想与构思，协调建筑，环境与公共空间的关系，突出规划区空间三维形态特色风貌，包括规划区整体空间鸟瞰图，及重点地段、主要节点立面图和空间效果透视图及其他用以表达城市设计构思的示意图纸等。
9、城市设计概念图
表达城市设计构思，控制建筑、环境与空间形态、检验与调整地块规划指标、落实重要公共服务设施布局，须要表明景观轴线，景观节点，景观界面、开放空间、视觉走廊等空间构成元素的布局和边界及建筑高度分区设想；标明特色景观和需要保护的文物单位、历史街区、地段景观位置边界。
10、地块编号图
标明地段划分具体界线和地块编号，作为分地块图则索引
11、地块控制图
表示规划道路的红线位置，地块划分界限、地块面积、用地性质、建筑密度、建筑高度、容积率等控制指标，并标明地块编号。一般分为总图图则和分图图则。地块图则应在现状图上绘制，便于规划内容与现状进行对比。图则主要应表达的内容：
①、地块区位
②、各地块的用地界线、地块编号
③、规划用地性质、用地兼容性以及主要控制指标
④、公共配套设施、绿化区位置，文物保护单位、历史街区的位置及保护范围
⑤、道路红线、建筑后退线，建筑贴线率、道路交叉点控制坐标、标高、转弯半径、公交站场、停车场，禁止开口地段，人行过街地道和天桥等
⑥、大型市政通道的地下及地上控制的控制要求，如高压走廊，微波通道、地铁、飞行净空限制等
⑦、其他对环境有特殊影响的设施和卫生与安全防护隔离和范围
⑧、城市社会机的要点、注释
⑨、图纸还应该包括以下几个方面：控制图纸、控制表格、控制导则、此外还应该包括风玫瑰、指北针、比例尺、图例、图号和项目说明等

概念规划
概念规划(Concept Planning) 在国外比较常见，它不是规划层次系列中的某一层次，而是在任何一个层次均可进行概念规划。但是，由于概念规划侧重于发展方向和各学科的综合平衡，而不是作出详细的规划设 计，因此多出现于城市的、社区的或局部地带的层面和规划范围。
概念规划强调对总体规划编制的内容进行简化，区分轻重缓急，注重长远效益和整体效益，对城市发展中具有方向性、战略性的重大问题进行集中、专题的研究。如从国家、区域的角度对城市的定位、发展方向等进行探讨，从经济、社会与环境的角度提出城市发展的综合指标体系和发展战略等，以适应城市迅速发展变化和决策的要求. 概念规划的编制要求更灵活和富有弹性.

修建性详细规划 site plan
以城市总体规划、分区规划或控制性详细规划为依据，制订用以指导各项建筑和工程设施的设计和施工的规划设计。
修建性详细规划可以由有关单位依据控制性详细规划及建设主管部门(城乡规划主管部门)提出的规划条件，委托城市规划编制单位编制。
修建性详细规划需收集的基础资料，除控制性详细规划的基础资料外，还应增加：
（一）控制性详细规划对本规划地段的要求；
（二）工程地质、水文地质等资料；
（三）各类建筑工程造价等资料。
修建性详细规划的成果
（一）规划说明书
1、现状条件分析；
2、规划原则和总体构思；
3、用地布局；
4、空间组织和景观特色要求；
5、道路和绿地系统规划；
6、各项专业工程规划及管网综合；
7、竖向规划；
8、主要技术经济指标，一般应包括以下各项：
1）总用地面积；
2）总建筑面积；
3）住宅建筑总面积，平均层数；
4）容积率、建筑密度；
5）住宅建筑容积率，建筑密度；
6）绿地率。
7）工程量及投资估算。
（二）图纸
1、规划地段位置图。标明规划地段在城市的位置以及和周围地区的关系；
2、规划地段现状图。图纸比例为1/500～1/2000，标明自然地形地貌、道路、绿化、工程管线及各类用地和建筑的范围、性质、层数、质量等；
3、规划总平面图。比例尺同上，图上应标明规划建筑、绿地、道路、广场、停车场、河湖水面的位置和范围；
4、道路交通规划图。比例尺同上，图上应标明道路的红线位置、横断面，道路交叉点坐标、标高、停车场用地界线；
5、竖向规划图。比例尺同上，图上标明道路交叉点、变坡点控制高程，室外地坪规划标高；
6、单项或综合工程管网规划图。比例尺同上，图上应标明各类市政公用设施管线的平面位置、管径、主要控制点标高，以及有关设施和构筑物位置；
7、表达规划设计意图的模型或鸟瞰图。

1、控规法定全称是“控制性规划”，目前不少大城市结合实际情况，适当深化控规内容，把地块规划条件等较为详细的控制指标纳入到编制成果中去，形成的编制成果称为“控制性详细规划”。在实际管理中，“控规”、“控制性规划”、“控制性详细规划”基本可以视为同一规划。
2、办理建设工程规划许可证时的总平是建设工程设计方案总平面图，对于有些项目（一般是用地面积较大的居住类项目），规划部门会要求先行编制修规，以便平衡经济技术指标。而对规模较小的居住项目或工业项目， 往往只需要编制总平图。所以按照层次分，应当是控规-修规-总平-单体。
3、规划设计条件是建设单位编制修规前，向规划部门申领的用于指导修规的基本指标。有些项目的规划设计条件等同于在招拍挂前规划部门向土地管理部门提出的用地规划条件。
