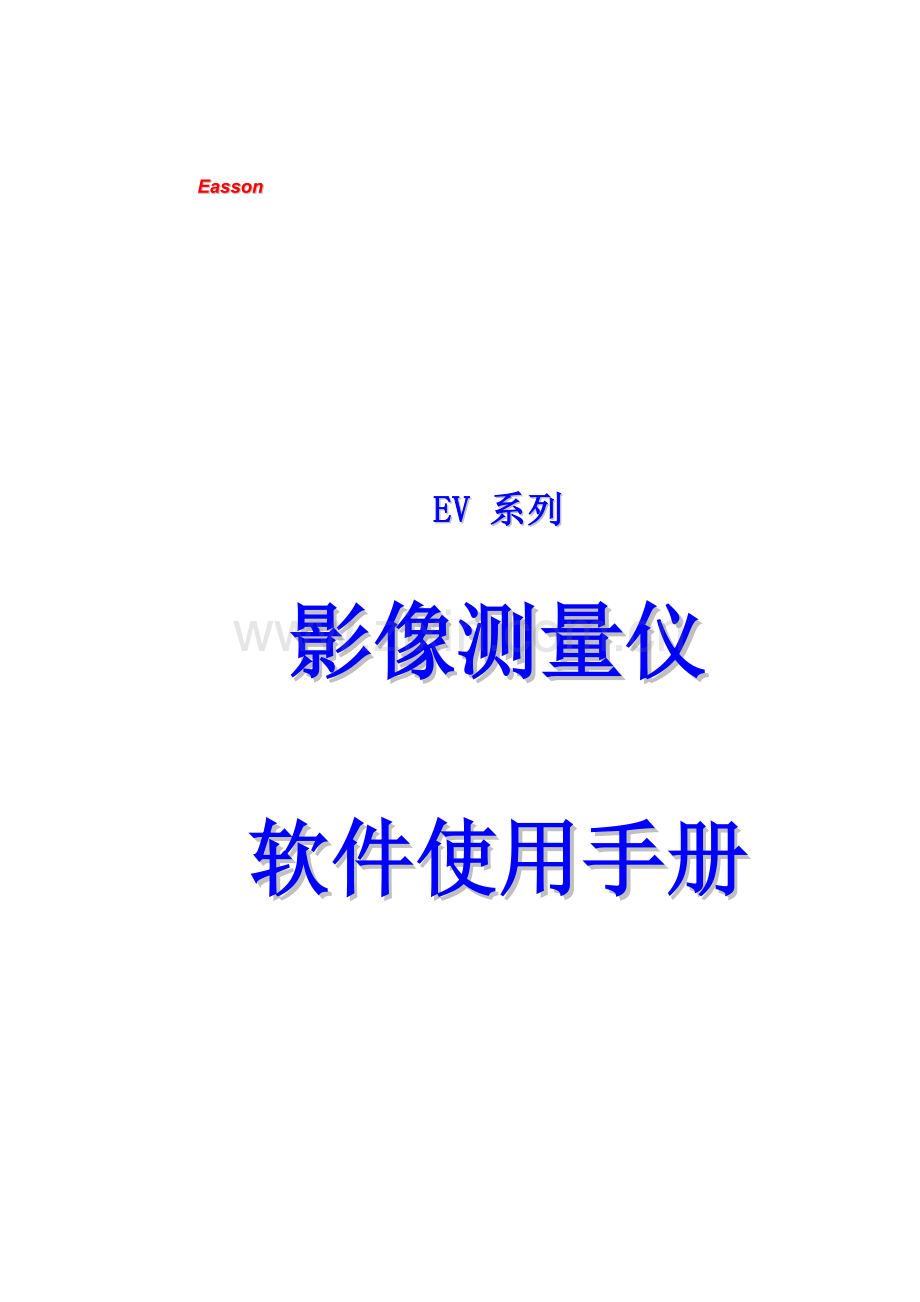

EassonEV 系列影像测量仪软件使用手册珠 海 市 怡 信 测 量 科 技 有 限 公 司Easson Measurement Technology LtdNo part of this document may be reproduced or transmitted in any form or by any means, electronic or mechanical, photocopying, for any purpose, without a prior written permission of Easson Measurement Technology Ltd . If, however, your only means of access to this document is electronic, permission to print one copy is granted. Easson Measurement Technology Ltd has patents, patent applications, copyrights or other intellectual property rights covering subject matter in this document. Except as expressly provided in any written license agreement from Easson Measurement Technology Ltd, the furnishing of this document does not give you any license to these patents, trademarks, copyrights or other intellectual property. Information in this document is subject to change without notice.非常感谢您使用 Easson 2D 量测系统，为保证您可安全且有效率的使用本系统，请在操作前先耐心研读本手册，并容我们提醒您下列几点： 请放置本产品于安全平坦处，切莫置于不平整处或有掉落危险的地方。 请勿使用非原厂提供的配件，如不良之电源线与USB讯号线等。 请勿自行调整或拆卸产品零件。 请放置本产品于通风较佳处。 本产品提供一年的保固，在保固期限內，本公司负维修之责。但若故障肇因于天灾、战争或操作不妥等因素，则不在此限。目 录第1章 安装EASSON 2D （以WINDOWS 2023 为例） 3第1节 软件安裝 3第2节 软件移除 8 手动卸载系统 8第3节 硬件驱动程序安裝 10(1) 影像卡驱动程序 10(2) 安裝光学尺讯号读取卡驱动程序安裝 15第2章 系统介紹 20第1节 视窗各部分功能 20(1) 主画面 20(2) 几何量测 20(3) 座标显示 21(4) 资料树状图 23(5) 影像测量 23第2节 下拉功能表及图示快速键简介 24(1) 档案 24(2) 编辑 25(3) 影像测量 26(4) 几何量测 26(5) 座标转换 27(6) 说明 28(7) 其他图示快速键 28第3章 几何量测 29第1节 座标转换 29第2节 各式几何量测 29第4章 简易问題排除 37(由于软件升級和不断更新，此手册中的一些描述也许同用户手中的2D测量软件有所出入，敬请原谅，手册文字和排版难免有所疏忽，敬请指教，以便下次改正。本手册如有改动，恕不另行告知。)第1章 安裝Easson 2D (以Windows 2023 为例)第1节 软件安裝1. 启动电脑，进入Windows 2023。2. 将光盘放入光驱中，光盘将会自动安裝程序。若沒有自动安裝，请启动我的电脑，点选光驱，用鼠标双击setup.exe。3. 显示 Logo 画面，按下一步继续，如图。4. 进入安裝画面，按下一步继续，如图。 5. 显示Easson2D的软件许可证协议，按下一步继续。假如您不批准协议中的所有条款，安装将无法继续，可以按取消，来取消安装本软件。6. 输入您的用户信息，按下一步继续： 7. 您可以依照默认目录安装，决定后按下一步继续。8. 请按安装进行安装系统。9. 复制及安装系统进行中。10. 系统安装完毕，按完毕以结束安装程序。安装完毕之后，在桌面自动建立一捷径，用鼠标双击该捷径即可执行程序；或者您也可以從 开始程序3DFamilyEasson 2D 执行本系统。第二节 软件移除手动移除系统1. 执行开始 | 设立 | 控制面板 。2. 在控制面板里面选择新增或移除程序。3. 找到Easson 2D 量测系统之后，请按移除。4. 请按是以拟定移除本系统。(注：如上述办法无法移除，请插入Easson2D安裝光盘 ，重新执行 setup.exe 文献，方法如下：)按 删除 - 下一步 按 删除, 然后 按 完毕即可移除。第3节 硬件驱动程序安装影像卡驱动程序安装1. 开闭电脑 2将影像卡插入电脑的 PCI 槽。3重新启动电脑。4. 找到新硬件:5. 按 下一步搜索驱动程序：指定驱动程序位置：浏览驱动程序所在的文献夾：9 找到驱动程序：10假如出现沒有找到数字署名，请选是 继续安装。11 完毕安装。12安装完毕后，也许会出现以下画面：13反复第六步即可。14安装成功后，在“设备管理器声音视頻和游戏控制器”中应当增长三项內容。(如图)15重新启动电脑。光学尺讯号读取卡驱动程序安装1. 将Easson 2D 控制盒的USB线插入电脑。2. 出现找到新硬件。3. 按下一步继续。4. 选择搜索装置驱动程序档案。5. 选指定位置 。6浏览您放置 Easson 2D软件的位置：7指定文献 CouPject.inf8. 按 启动-下一步10. 完毕。11. 完毕后打开装置管理員，会有 Easson2D Scale to PC Driver USB 1.1的驱动程序。第2章 系统介紹第1节 视窗各部分功能(1) 主画面(2) 几何测量(3) 座标显示直角坐标系X：X 座标Y：Y 座标 极座标系R：半径 ( 极座标 )A：角度 用鼠标左键单击X，可输入任意数值，建立相对座标系用鼠标左键单击Y，可输入任意数值，建立相对座标系将目前X 座标清零将目前Y 座标清零切换绝对与相对座标(此按钮下沉时为绝对座标)将目前 X 与 Y 座标设为 0，建立相对座标系取消目前的相对座标，回到绝对座标(4) 资料树状图 以树状图来显示所绘图形元件的重要参数，在这里，可以获得一般数据，也可删除所绘制的元件。(5) 影像测量1) 打开影像测量功能： 2) 摄影：第2节 下拉功能表及图示快速键简介(1) 档案1. 建立专案：建立一个新的专案。2. 启动专案：启动已经存档的专案。3. 储存专案：将目前的专案以本来的文档名存档。4. 另存新专案：将目前的专案另存新档。5. 输出DXF：将档案储存成DXF文档，可转至CAD/CAM。6. 输出Word：启动一个新的Word档案，将量测资料转至Word。7. 输出Excel：启动一个新的Excel档案，将量测资料转至Excel。8. 结束：离开系统。(2)编輯1. 输入：需与几何量测或影像量测的功能同時使用。2. 呼出：选取的物件资料呼出（按鼠标右键呼出资料）。3. 复原：将刪除的资料救回。4. 放大：放大几何量测工作视窗中的物件。5. 缩小：缩小几何量测工作视窗中的物件。6. 平移：移动在几何量测视窗中点选的部分。7. 框选视窗：在几何量测视窗中框选局部视窗放至最大。8. 最适化视窗：预览整个几何量测视窗內的图形。9. 刪除：在几何量测视窗中按下呼出，鼠标指定的物件会变成红色，按下Delete键后，可将物件刪除。10. 框选刪除：被框选的物件顔色会变成黃色，再按下Delete键，可将选取的物件刪除。(3)影像量测1.CCD设定：(请选择PAL模式。其它值根据需要自行调整。)2 摄影：启动摄影功能。3 取像：保存当前影像。 (4)几何测量1. 点输入：输入一点资料。2. 线输入：输入两点数据资料成一线。3. 圆输入：输入三点数据求圆。4. 点群：输入多点为一点集合。5. 线中点：求出两点连线之中点座标。6. 点线距离：求出点与线之垂直距离。7. 点圆切线：求出点至圆的切线。8. 两线交点：求出线与线的交点座标、夾角、补角。9. 角平分线：求出两条线的角平分线。10. 两线平均距离：求出两条线的平均距离。11. 圆线距离：求出圆心至线的距离。12. 圆线交点：求出圆与线的两个交点座标，并显出第一个座标资料。13. 两圆交点：求出圆与圆的第一个交点座标。14. 两圆心距离：输入两个圆求出两圆之圆心距离。15. 两圆外切线：输入两个圆求出两圆之外切线。16. Bspline曲线：输入多点求出曲线。17. 弧：输入三点座标畫一圆弧。18. 回归直线：输入多点求出回归直线。19. 输入座标：手动输入点、线或圆的座标。20. 显示资料群组编号：显示或隐藏资料群组的编号。21. 显示格线：显示或隐藏格线。22. 显示十字线：显示或隐藏十字线。(5) 座标转换1. 机械原点：之前所设定的座标系会恢复成原始系统座标系。2. 座标平移：输入一点使成为新座标原点，并使原座标轴平移至新原点。3. 两点决定 X 轴：输入一点(1)使成为新座标原点，再输入第二点(2)，1、2点连线方向为新的X轴。4. 两点决定 Y 轴：输入一点(1)使成为新座标原点，再输入第二点(2)，1、2点连线方向为新的Y轴。 (6) 说明1. Easson 2D 说明：呼喊使用手册。2. 3DFAMILY 首页：若网络的连线正常，将会呼喊预设浏览器，启动 (台湾智泰)。3. 关于Easson 2D ：关于此版本的资讯。(7) 其他图示快速键 公英制的单位转换 度与度、分、秒之切换，涉及投影仪的旋转角度多点输入之点数设定 在分号之前的代表点数；分号之后的代表物件数。例如按下几何量测的两圆心距离，会显示，表达两圆心距离需要输入两个物件，一共六个点。例如按下几何量测的点线距离，会显示，表达点线距离需要输入两个物件，一共三个点。前后左右移动平台以寻找绝对原点（机械坐标），当半途掉电或非法关机后，要重新找回绝对原点。 第3章 几何量测第1节 座标转换在每一次新的量测工作开始前，须先设定一个座标系，而每一个座标系的原点则视使用者设定的观点为原则参考。1. 机械原点，按下 键后，之前所设定的座标系会恢复成原始之系统座标系。2. 座标平移，按下 键后，输入一点使本来座标系平移至原点为输入点建立之新座标系。3. 两点决定 X 轴：按下 键后，输入一点(1)使成为新座标原点，再输入第二点(2)，1、2点连线方向为新的X轴，方向以第一点至第二点为正方向。4. 两点决定 Y 轴：按下 键后，输入一点(1)使成为新座标原点，再输入第二点(1)，1、2点连线方向为新的Y轴，方向以第一点至第二点为正方向。第2节 各式几何量测在定位座标设定好后，我们即可根据不同的需求，运用各种不同功能配合来进行测量工作。1. 点 输入一个点，并计算出其座标 。先按下，再按下，我们便可以看到如下的讯息，即知道我们要输入一点来得到此一物件(一个点)。2. 直线 输入两点连成一线，并计算出两点间距离。先按下，再按下，我们便可以看到如下的讯息，即知道我们要输入两点来得到此一物件(一条线)。3. 圆 输入至少任意不共线三点，求出一圆，并计算出圆心座标及直径、半径、大半径、小半径、真圆度和面积。先按下，再按下，我们便可以看到如下的讯息，即知道我们要输入三点来得到此一物件(一个圆)。调整 多点输入之点数设定，若调成6，则须六点才干得到一个圆。4. 点群 输入至少任意三个点成为一组点群。先按下，再按下，我们便可以看到如下的讯息，即知道我们要输入三点来得到此一物件。可调整 多点输入之点数设定5. 两点连线中点 输入两个点决定一条线，并计算出其两点间距离及中点座标。先按下，再按下，我们便可以看到如下的讯息，即知道我们要输入两点来得到此一物件(一个点)。6. 点线距离 先输入第一个点(A点)，再输入两个点决定一条线(B线)，则可计算出A点到B线之距离及B线的长度。先按下，再按下，我们便可以看到如下的讯息，即知道我们要输入三点来得到两个物件(一个点和一条线)。7. 点圆切线 先输入一个点，再输入至少任意不共线三点拟定一个圆，则可求出此点到圆的两条切线。先按下，再按下，我们便可以看到如下的讯息，即知道我们要输入四点来得到两个物件(一个圆和一点)。可调整 多点输入之点数设定8. 两线交点 先输入两点，决定第一条线，再输入两点，以决定第二条线，借此求出两线的交点座标、夾角及補角(两条非平行线才有交点)。先按下，再按下，我们便可以看到如下的讯息，即知道我们要输入四点来得到两个物件(两条线)。9. 角平分线 先输入两点（1、2）拟定一条直线，在输入两点（3、4）拟定另一条直线，则以1、3点与2、4点之间各找到夾角的中点并求出连线。先按下，再按下，我们便可以看到如下的讯息，即知道我们要输入四点来得到两个物件(两条线)。10. 两线平均距离先输入两点（1、2）拟定一条直线，在输入两点（3、4）拟定另一条直线，则以1、3点与2、4点之距离求出平均距离。先按下，再按下，我们便可以看到如下的讯息，即知道我们要输入四点来得到一个物件(两条线和两线距离的复合物件)。11. 圆线距离 先输入两点求一直线，再输入至少任意不共线三点求一圆，则可求得圆心到直线的距离。先按下，再按下，我们便可以看到如下的讯息，即知道我们要输入五点来得到两个物件(一个圆和一条线)。可调整 多点输入之点数设定12. 圆线交点 先输入两点（1、2）求一线，再输入圆上的任意的三点决定一圆，借此求出与圆的交点。先按下，再按下，我们便可以看到如下的讯息，即知道我们要输入三点来得到两个物件(一个圆和一条线)。可调整 多点输入之点数设定13. 两圆交点 先输入至少任意不共线三点决定第一个圆，再输入至少任意不共线三点决定第二个圆，借此计算出圆与圆交点。先按下，再按下，我们便可以看到如下的讯息，即知道我们要输入六点来得到两个物件(两个圆)。可调整 多点输入之点数设定14. 两圆心距离 先输入至少任意不共线三点拟定一个圆，再输入至少任意不共线三点拟定此外一个圆，则可求出两圆心的距离。先按下，再按下，我们便可以看到如下的讯息，即知道我们要输入六点来得到两个物件(两个圆)。可调整 多点输入之点数设定15. 两圆外切线先输入至少任意不共线三点拟定一个圆，再输入至少任意不共线三点拟定此外一个圆，则可求出两圆的外切线。先按下，再按下，我们便可以看到如下的讯息，即知道我们要输入六点来得到两个物件(两个圆)。可调整 多点输入之点数设定16. 回归直线 任选至少三点，则自动生成回归线。先按下，再按下，我们便可以看到如下的讯息，即知道我们要输入三点来得到此一物件。可调整 多点输入之点数设定17. B-Spline曲线 可视需求输入至少3点以求出曲线长度、平滑度、曲线种类，输入点数越多，则曲线越精确。先按下，再按下，我们便可以看到如下的讯息，即知道我们要输入三点来得到此一物件。可调整 多点输入之点数设定对快按两次，会出现一对话框，可调整B-Spline的平滑度，越高代表回归出来的线会越平滑。18. 弧 输入至少任意三个点，可计算出圆心，半径，弧长及夾角。先按下，再按下，我们便可以看到如下的讯息，即知道我们要输入三点来得到此一物件。可调整 多点输入之点数设定19. 输入座标，直接将座标输入。20. 显示资料群组编号。 显示资料群组编号 隐藏资料群组编号21. 显示格线。 显示格线 隐藏格线22. 显示十字线。 显示十字线 隐藏十字线第4章 简易问题排除1. 为什么我的程序无法启动？l 请检查控制盒与电脑是否连接？控制盒的电源是否启动？控制盒的USB线是否脱落。2. 为什么无法读取光学尺的数据？l 请先检查控制盒的USB线是否脱落。l 请检查控制盒电源是否打开。l 有无使用接触不良的USB线。3. 为什么启动程序时显示：“ IMAGE CARD NOT FIND ”(找不到影像卡)l 插入Easson2D 安装光盘，找到 setuppak 文献夹，执行 setup.exe 程序，安装开发包即可。4. 为什么安裝时提醒：“系统颜色局限性，安裝无法继续”l 由于系统安裝规定系统颜色为：真彩32位，1024 x 768屏幕解析度。请确 认您的电脑是否能达成这个规定。5. 为什么程序不能运营，且提醒：“ cant set video card information ”l 由于系统运营规定系统颜色为：真彩32位，1024 x 768屏幕解析度。请确认您的显示分辨率是否已设定到这个值。
