综合布线系统方案.pptx

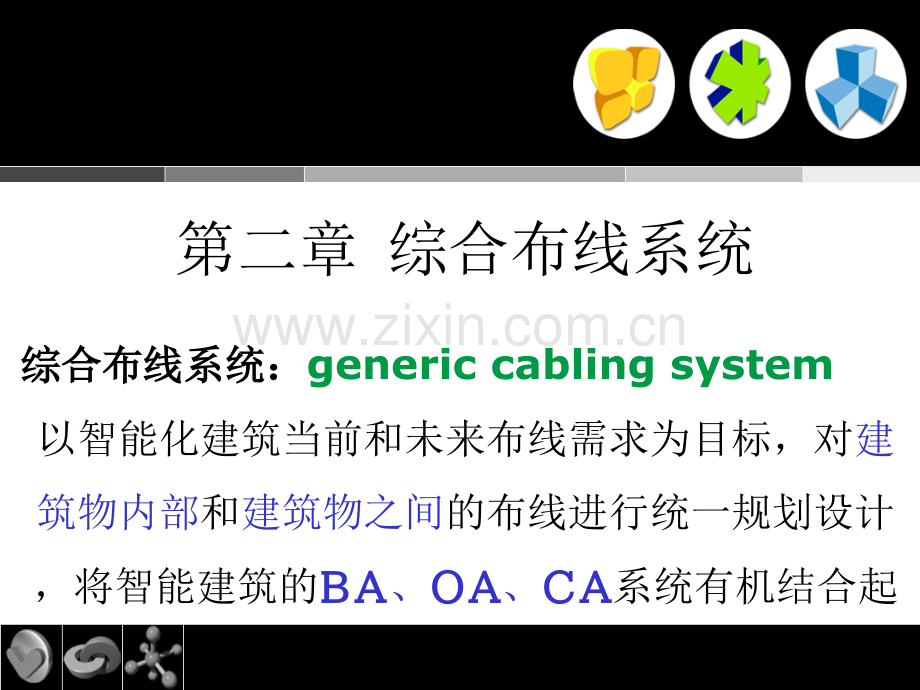

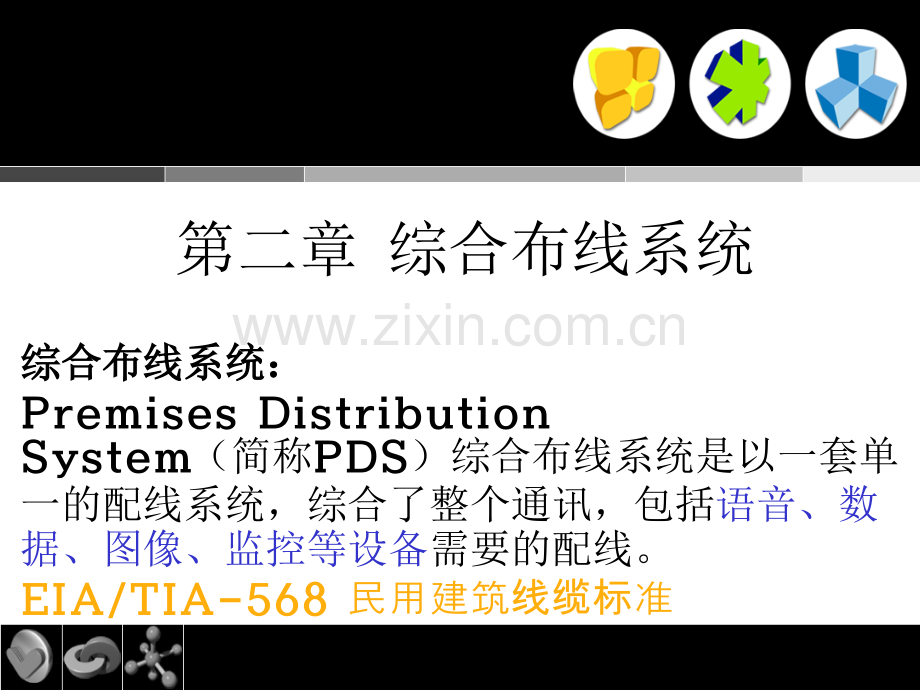

第二章 综合布线系统 综合布线系统：综合布线系统：generic cabling system以智能化建筑当前和未来布线需求为目标，对建筑物内部和建筑物之间的布线进行统一规划设计，将智能建筑的BA、OA、CA系统有机结合起来，构成建筑物智能化系统。第二章 综合布线系统 综合布线系统：综合布线系统：Premises Distribution System（简称PDS）综合布线系统是以一套单一的配线系统，综合了整个通讯，包括语音、数据、图像、监控等设备需要的配线。EIA/TIA-568 民用建筑线缆标准2.1.2.1.综综合布合布线线系系统统的基本的基本概概念念综合布线系统（PDS,Premises Distribution System）是一种在建筑物和建筑群中传输信息的网络系统，1985年由美国电话电报公司（AT&T）贝尔实验室首先推出，并于1986年通过美国电子工业协会（EIA）和通信工业协会（TIA）的认证，受到全球的认同。2.1.1 2.1.1 综合布合布线系系统的由的由来来2.1.1 综合布线系统的由来它采用模块化设计和分层的星形拓扑结构把建筑物内部的语音交换和智能数据处理设备及其他广义的数据通信设施相互连接起来并采用必要的设备同建筑物外部的数据网络、电话网络和有线电视网络相连接综合布线系统包括建筑物与建筑群内部所有用以连接以上设备的线缆和相关的布线器件。2.1.1 综合布线系统的由来PDS出现的意义:。(1)在于它打破了数据传输和语音传输的界限，使这两种不同的信号能够在一条线路中传输，第一次将建筑物内的计算机网络和电话网络系统综合起来，这也是当前综合布线的主要应用领域2.1.1 综合布线系统的由来(2)PDS随着房地产事业的发展进入家庭，智能化小区及家居布线系统迅速发展。当前小区综合布线的主要参考标准为小区电讯布线标准（TIAEIA-570-A）2.1.2 综合布线系统的特性及优点综合布线系统特性和优点主要表现在以下3点：（1）兼容性 （2）可扩展性 （3）应用独立性（1）兼容性综合布线系统是一套标准的配线系统，其信息插座能够插入符合同样标准的语音、数据、图像与监控等设备的终端插头。一个插座能够连接不同类型的设备，灵活且实用。不同厂家的语音、数据、图像设备只要符合标准，就可以相互兼容。（2）可扩展性 综合布线系统采用星型拓扑结构、模块化设计，布线系统中除固定于建筑物内的主干线缆外，其余所有的接插件都是积木标准件，易于扩充及重新配置。（3）应用独立性网络系统最底层是物理布线，与物理布线直接相关的是数据链路层，即网络的逻辑拓扑结构。而网络层和应用层与物理布线完全不相关，即网络传输协议、网络操作系统、网络管理软件及网络应用软件等与物理布线相互独立。2.1.2 综合布线系统的特性及优点综合布线系统能够解决了人、乃至设备对信息资源共享的要求，使以电话业务为主的通信网络逐渐向综合业务数字网和各种宽带数字网过渡，使其成为能够同时提供语言、数据、图像和设备控制数据的集成通信网。2.1.3 综合布线的组成按照美国ANSI/EIA/TIA568A标准划分，结构化综合布线系统根据其功能分为以下六个子系统：2.1.3 综合布线的组成工作区子系统水平子系统管理间子系统垂直干线系统设备间子系统建筑群子系统图2.1 综合布线组成示意图工作区子系统该子系统包括水平配线系统的信息插座、连接信息插座和终端设备的跳线及适配器。工作区的服务面积一般可按510m2估算，工作区内信息点的数量根据相应的设计等级要求设置。返 回工作区子系统工作区的每个信息插座都应该支持电话机、数据终端、计算机及监视器等终端设备。返 回水平子系统水平子系统也称作水平干线子系统，布置在同一楼层上。一端接在信息插座上，另一端接在管理间子系统的配（跳）线架上；由工作区用的信息插座，楼层分配线架设备至信息插座的水平电缆、楼层配线设备和跳线等组成。结构一般为星型结构，水平电缆多采用4对超5类非屏蔽双绞线，长度小于90m，信息插座应在内部做固定线连接，能支持大多数现代化通信设备。如果有磁场干扰或保密需要，则采用屏蔽双绞线，在需要高速率时使用光缆。如果在楼层上有卫星接线间，水平子系统还应把工作区子系统与卫星接线间连接起来，把终端接到信息的出口。返 回垂直干线系统垂直干线子系统是用线缆连接设备间子系统和各层的管理子系统。一般采用大对数电缆馈线或光缆，两端分别接在设备间和管理间的跳线架上，负责从主交换机到分交换机之间的联系，提供各楼层管理间、设备间和引入口（由电话企业提供的网络设施的一部分）设施之间的互连。垂直子系统所需要的电缆总对数一般按下列标准确定：基本型每个工作区可选定2对，增强型每个工作区可选定3对双绞线，对于综合型每个工作区可在基本型或增强型的基础上增设光缆系统。返 回管理间子系统一般在每层楼都应设计一个管理间或配线间。其主要功能是对本层楼所有的信息点实现配线管理及功能变换，以及连接本层楼的水平子系统和骨干子系统（垂直干线子系统）。管理间子系统一般包括双绞线跳线架和跳线，如果使用光纤布线，就需要有光纤跳线架和光纤跳线。当终端设备位置或局域网的结构变化时，仅需改变跳线方式，不必重新布线。返 回建筑群子系统建筑群子系统是将多个建筑物的设备间子系统连接为一体的布线系统，应采用地下管道敷设方式。管道内敷设的铜缆或光缆应遵循电话管道和人孔的各项设计规定，并安装有防止电缆的浪涌电压进入建筑物的电气保护装置。建筑群子系统安装时一般应预留12个备用管孔，以便今后扩充。建筑群子系统采用直埋沟内敷设时，如果在同一个沟内埋入了其他的图像、监控电缆，则应有明显的共用标志。返 回设备间子系统设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理及管理人员值班的场所。它是智能建筑线路管理的集中点。设备间子系统由设备间的电缆、配线架及相关支撑硬件、防雷电保护装置等构成，将各种公共设备如中心计算机、数字程控交换机、各种控制系统等与主配线架连接起来。如果将计算机机房、交换机机房等设备间设计在同一楼层中，既便于管理，又节省投资。设备间的设置位置十分关键，它应兼顾网络中心的位置、水平干线与垂直干线的路由，以及主干线与户外线路（如市话引入，公共网络或专用网络线缆引入）的连接。市话电缆引入点与设备间的连接电缆应控制在15m之内，数据传输引入点与设备间的连接电缆长度不应超过30m。返 回2.2 2.2 综综合布合布线线系系统统的的传输传输介介质质 综合布线系统常用的媒体有同轴电缆、双绞线、光缆和无线传输介质。2.2.1.同轴电缆同轴电缆由内部导体环绕绝缘层以及绝缘层外的金属屏蔽网和最外层的护套组成，这种结构的金属屏蔽网可防止中心导体向外辐射电磁场，也可用来防止外界电磁场干扰中心导体的信号。为了保持同轴电缆的正确电气特性，电缆屏蔽层必须接地。在进行综合布线时常用的同轴电缆两种，一种是50电缆，用于数字传输，称为基带同轴电缆；一种是75电缆，用于模拟传输，称为宽带同轴电缆。图2.2 同轴电缆的构造 1)基带同轴电缆基带同轴电缆易于连接，数字信号可以直接加载到电缆上，阻抗特性均匀，电磁干扰屏蔽性很好，误码率低，适用于各种局域网络。常用的基带同轴电缆为50电缆，速率最高为10Mbs，有粗缆（型号为RG8）和细缆（型号为RG58）两种。粗缆传输性能优于细缆，在10Mbs传输速率下其网段最大传输距离可以达到5001000m，而细缆的最大传输距离则在200m左右。粗缆的价格也比细缆高几倍。2）宽带同轴电缆 宽带同轴电缆是指使用模拟信号进行传输的电缆，如有线电视电缆（型号为RG59，粗缆），传输性能高于基带同轴电缆，但需要附加信号处理设备，安装比较麻烦，适用于长途电话网、电缆电视系统和宽带计算机网络。常用的宽带同轴电缆是75电缆，速率最高为20Mbs，可以传输数据、语音和影像，传输距离可以达到几千米。3）同轴电缆构建网络的特点 无论宽带同轴电缆还是基带同轴电缆，按直径大小，均可分为粗、细两种。粗缆直径为10mm，细缆直径为5mm。粗缆适用于较大的局部网络，它的标准距离长、可靠性高。由于安装时不需切断电缆，可以根据需要确定计算机的入网位置。但粗缆网络必须安装收发器和收发器电缆，安装复杂，总体造价高。反之，细缆安装则比较简单，造价低，但由于安装过程要切断电缆，电缆两端须装上基本网络连接头(BNC)，然后接在T型连接器两端，所以当接头多时容易因接触不良而导致网络中断，这是目前以太网运行中最易发生的故障之一。以太网中粗缆和细缆的接口方式如图2.3所示。图2.3 以太网中粗缆和细缆的接口特点2.2.2 双绞线双绞线(Twisted Pair Cable，TP)是综合布线工程中最常用的一种传输介质。双绞线由两根具有绝缘保护层的铜导线组成，铜导线的典型直径为1mm。在双绞线电缆内，不同线对具有不同的扭绞长度。与同轴电缆、光缆相比，双绞线在传输距离、信道宽度和数据传输速度等方面均有所不如，但价格较为低廉，主要用于短距离的信息传输。1)双绞线的类型目前，按是否有屏蔽层，双绞线分为非屏蔽双绞线(Unshielded Twisted Pair，UTP)和屏蔽双绞线(Shielded Twisted Pair，STP)。非屏蔽双绞线由绞在一起的线对构成，外面有护套，但在电缆的线对外没有金属屏蔽层。它由8根不同颜色的线分成4对，每两条按一定规则绞合在一起，成为一个芯线对，结构如图2.4所示。它是综合布线系统中常用的传输介质。屏蔽双绞线(STP)与非屏蔽双绞线相比，在双绞铜线的外面加了层铜编织网，这层铜编织网起屏蔽电磁信号的作用。图2.4非屏蔽双绞线2）双绞线的应用 EIATIA（电气工业协会电信工业协会）按双绞线的电气特性定义了7种不同质量的型号，现主要使用5类线和超5类线。5类和超5类UTP是当前最常用的以太网电缆。5类UTP用于支持带宽要求达到100MHz的应用，而超5类可达155MHz，能够满足当今大部分室内工作要求。而6类线可支持250MHz，7类线可支持600MHz的带宽，能够满足未来对快速通信的需求。2）双绞线的应用T568A与T568B线序T568A线序为：白绿 绿 白橙 蓝 白蓝 橙 白棕 棕T568B线序为：白橙 橙 白绿 蓝 白蓝 绿 白棕 棕T586B为平常所使用的线序，在百兆数据传输中，主要用到1.2.3.6这四根线平行线：T568B线序交叉线：一端使用T568B，一端使用T568A原则：一般不同设备连接使用平行线；同种设备使用交叉线；线序说明线序说明线序说明线序说明 TIA/EIA-568-ATIA/EIA-568-B1白/绿1白/橙2绿2橙3白/橙3白/绿4蓝4蓝5白/蓝5白/蓝6橙6绿7白/棕7白/棕8棕8棕当以下设备互联时，需使用直连线：1.将交换机或HUB与路由器连接；2.计算机（包括服务器和工作站）与交换机或HUB连接。而这些设备互联时，则需使用交叉线：1.交换机与交换机之间通过UPLINKS口连接；2.HUB与交换机连接；3.HUB与HUB之间连接；4.两台PC直接相连；5.路由器接口与其它路由器接口的连接；6.Ethernet接口的ADSL Modem连接到PC机的网卡接口。2.2.3 光缆光缆是一组光导纤维（光纤）的统称。光纤不仅是目前可用的媒体，而且是未来会长期使用的媒体，主要原因在于光纤具有很大的带宽，传输速度与光速相同。光纤与电导体构成的传输媒体最基本的差别表现为，它的传输信息是光束，而非电气信号。因此，光纤传输的信号不受电磁的干扰，保密性能优异。1）光纤的结构与类型图2.5 光纤结构示意图 1）光纤的结构与类型 根据光在光纤中的传播方式，光纤有两种类型：多模光纤和单模光纤。多模光纤又根据包层对的折射情况分为突变型折射和渐变型折射。以突变型折射光纤作为传输媒介时，发光管以小于临界角发射的所有光都在光缆包层界面进行反射，并通过多次内部反射沿纤心传播。这种类型的光缆适用于传输速率不很高的场合。光在多模光纤与单模光纤中的传输光在多模光纤与单模光纤中的传输从上述三种光纤接受的信号看，单模光纤接收的信号与输入的信号早接近，多模渐变型次之，多模突变型接收的信号散射最严重，因而它所获得的速率最低。在网络工程中，一般为50/125m（芯径/包层直径，美国标准）规格的多模光纤，只有在户外布线大于2km时才考虑选用单模光纤，常用单模光纤有（8/9/10）/125m三种。2）光缆的种类光缆由一捆光纤组成，光纤工程实际使用的是光缆。常用双芯光缆和多芯光缆。双芯光缆就是光缆护套中有两根光纤的光缆。双芯光缆通常用作光纤局域网的主干网线，因为所有的局域网连接都同时需要一根发送光纤和一根接收光纤。多芯光缆包含三根到几百根光纤不等。大多数时候，一个多芯光缆中的光纤数目是一个偶数，因为所有的局域网连接都同时需要一根发送光纤和一根接收光纤。按光缆在布线工程中的应用分类，有以下几种：（1）光纤跳线。光纤跳线是两端带有光纤连接器的光纤软线，适用于网卡与信息插座的连接以及传输设备间的连接，可以应用于管理间子系统、设备间子系统和工作区子系统。（2）室内光缆。室内光缆的抗拉强度较小，保护层较差，但也更轻便、更经济。室内光缆主要适用于水平干线子系统和垂直干线子系统。（3）室外光缆。室外光缆的抗拉强度较大，保护层较厚重，并且通常为铠装（即金属皮包裹）。室外光缆主要适用于建筑群子系统，常用敷设方式有直埋式和管道式三种。3)光纤的布线方式吹光纤所谓“吹光纤”，即预先铺设特制的空管道，在需要安装光纤时，再将光纤通过压缩空气吹入到空管道内。光纤既可以吹入，也可以吹出。当网络升级需要更换光纤类型时；无需重新进行施工，可利用预先敷设的吹光纤微管，将原来的旧光纤吹出，再将所需类型的新光纤吹入，从而充分满足用户对未来的需求，节省改造费用。吹光纤系统由下列组成：（1）微管。分为单微管和多微管，有室内型及室外型两类。吹光纤的单微管有两种规格，分为5mm(外径)和8mm(外径)管。（2）吹光纤纤芯。吹光纤单芯纤芯有多模625125、50125和单模三类。每根5单微管最多可同时吹8芯光纤，且吹制时无需特意绑扎光纤。（3）附件包括19英寸(48.26mm)吹光纤配线架、微管连接头、吹光纤墙上出口、吹光纤地面出口等。（4）吹光纤的安装设备极其简单。以BICC公司IM2000为例，它由两个手提箱组 成,总净质量不到35kg。2.2.4 无线介质简介传输介质除了同轴电缆、双绞线和光纤外，还可利用无线介质进行通信。无线局域网络英文全名：Wireless Local Area Networks，出现于1990年WLAN称之为无线局域网，非常形象，也就是说，若干台无线设备通过某个或数个基站（通常称为热点或AP）达到互连，就可以通过无线连接构成一个内部局域网，可以共享文件，如果基站能上网，局域网内的无线设备也可以共享上网，因为同一基站下的无线设备，网段一样.而WIFI是实现无线组网的一种协议（实际上是握手协议），WIFI网络工作在2.4G或5G的频段(接近直线传播),作用距离不远,有利于频率复用.目前WLAN所包含的协议标准有：IEEE802.11b协议、IEEE802.11a协议、IEEE802.11g协议、IEEE802.11E 协议、IEEE802.11i协议、无线应用协议（WAP）WIFI是WLAN的一个标准，WIFI包含于 WLAN中，属于采用WLAN协议中的一项新技术2.3.2.3.与与传输传输介介质连质连接的硬件接的硬件在综合布线时要用到各种不同的连接部件：其中包括各种信息插座、同轴电缆连接器、光纤连接器、配线架、配线盘和适配器等。连接部件按照其功能不同，分为端接设备、交连设备、传输电子设备和电气保护设备等。2.3.1 传输介质的端接设备在综合布线、中，端接设备指的是传输介质接合所需的设备，包括连接终端设备的信息插座和各种适配器。1)常用于双绞线的端接设备 信息插座 息插座在综合布线系统中用作终端点，也就是终端设备连接或断开的端点。图2.7 8针信息插座与插头 图2.8 FA3-10转换插座 信息信息信息信息插插插插座在系座在系座在系座在系统统统统中的作用中的作用中的作用中的作用:信息信息信息信息插插插插座是座是座是座是终终终终端（工作站）端（工作站）端（工作站）端（工作站）与与与与水平干水平干水平干水平干线线线线子系子系子系子系统连统连统连统连接的接的接的接的接口。在水平干接口。在水平干接口。在水平干接口。在水平干线线线线子系子系子系子系统统统统中中中中双双双双绞线绞线绞线绞线的的的的两两两两端是直接端是直接端是直接端是直接压压压压接接接接到配到配到配到配线线线线架和信息架和信息架和信息架和信息插插插插座中的，不需要跳座中的，不需要跳座中的，不需要跳座中的，不需要跳线线线线。水平干水平干线交换机配线架信息插座工作站跳跳线跳跳线信息信息信息信息插插插插座座座座 由信息模由信息模由信息模由信息模块块块块、面板和底座三部分、面板和底座三部分、面板和底座三部分、面板和底座三部分组组组组成成成成RJ-RJ-4545信息信息模模块RJ-RJ-4545插插座座面面板板RJ-45RJ-45RJ-45RJ-45信息模信息模信息模信息模块块一一一一种种种种正品信息模正品信息模正品信息模正品信息模块块示意示意示意示意图图2）常用于同轴电缆的端接设备 连接器 同轴电缆用同轴电缆连接器端接，现在用于布线行业的同轴电缆连接器有很多不同的类型，这是因为同轴电缆有多种不同的尺寸和类型，一般常见的同轴电缆连接器有：N型连接器、BNC连接器和F型连接器。N型连接器、BNC连接器和F型连接器。(1)N型连接器。N型连接器用于50粗同轴电缆的连接，又称RG8粗缆连接器。该连接器作为大型的连接器，主要用于早期以太局域网。(2)BNC连接器。BNC连接器用于50细同轴电缆的连接，又称RG58细缆连接器。该连接器用于把两条RG58电缆连接在一起。(3)F型连接器。F型连接器一般用在TV系统和CCTV系统的75同轴电缆上，同轴电缆用F型连接器端接后接在耦合器的后面，同轴配线电缆用F型连接器端接后接在耦合器的前面，这也是家用有线电视电缆连接的常见方式。N型（左）和F型连接器（右）3)常用于光纤的端接设备连接器 光纤连接器是光纤通信系统必需的无源器件，实现了光通道的可拆式连接。大多数的光纤连接器是由三部分组成：两个配合插头和一个耦合器。两个插头装进两根光纤尾端，耦合器起对准套管的作用。常见的光纤连接器有SC连接器、FC连接器和LC连接器。LC连接器所采用的插针和套筒的尺寸是普通SC、PC等所用尺寸的一半，仅为1.25mm,能够提高光配线架中光纤连接器的密度，主要用作单模超小型连接器。光纤连接示意 1)FC型光纤连接器 FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。最早的FC类型的连接器采用陶瓷插针的对接端面是平面接触方式(FC)。后来，对该类型连接器做了改进，采用对接端面呈球面的插针(PC)，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大的提高，如图所示。图图 FCFC型光型光型光型光纤连纤连接器接器接器接器 2)SC 2)SC 2)SC 2)SC型光型光型光型光纤连纤连纤连纤连接器接器接器接器 SCSCSCSC型光型光型光型光纤连纤连纤连纤连接器外接器外接器外接器外壳壳壳壳呈矩形，如呈矩形，如呈矩形，如呈矩形，如图图图图所示。所示。所示。所示。采用的采用的采用的采用的插插插插针针针针与与与与耦合套筒的耦合套筒的耦合套筒的耦合套筒的结结结结构构构构尺寸尺寸尺寸尺寸与与与与FCFCFCFC型完全相型完全相型完全相型完全相同。同。同。同。3)ST3)ST3)ST3)ST型光型光型光型光纤连纤连纤连纤连接器接器接器接器 STSTSTST型光型光型光型光纤连纤连纤连纤连接器在接器在接器在接器在网网网网络络络络工程中最工程中最工程中最工程中最为为为为常用，其中心是一常用，其中心是一常用，其中心是一常用，其中心是一个个个个陶瓷套管，外陶瓷套管，外陶瓷套管，外陶瓷套管，外壳壳壳壳呈呈呈呈圆圆圆圆形，所采用的形，所采用的形，所采用的形，所采用的插插插插针针针针与与与与耦合套筒耦合套筒耦合套筒耦合套筒的的的的结结结结构构构构尺寸尺寸尺寸尺寸与与与与FCFCFCFC型完全相同。其中，型完全相同。其中，型完全相同。其中，型完全相同。其中，插插插插针针针针的端面采用的端面采用的端面采用的端面采用PCPCPCPC型或型或型或型或APCAPCAPCAPC型型型型研研研研磨方式，磨方式，磨方式，磨方式，紧紧紧紧固方式固方式固方式固方式为为为为螺螺螺螺丝丝丝丝扣，如扣，如扣，如扣，如图图图图所示。所示。所示。所示。2.3.2 传输介质的配线接续设备 综合布线系统中的配线接续设备主要用来端接和连接缆线。通过配线接续设备可以安排费重新安排布线系统中的路由，使通信线路能够延续到建筑物内部的各个地点，从而实现通信线路的管理。配线接续设备分为电缆配线接续设备和光缆配线接续设备。1）电缆配线接续设备按接续设备在综合布线系统中的使用功能划分，电缆配线接续设备分为：(1)配线设备 即配线架(箱、柜)等。(2)交接设备 如配线盘（设在交接间的交接设备）和室外设置的交接箱等。(3)分线设备 指电缆分线盒等。电缆分线盘主要是应用于电缆网络中干线与用户支线的分线设备。(1)配线设备它的类型主要是110系列，AT&T公司设计用于在干线接线间、二级接线间和设备间中端接或连接线缆。端接的类型分1lOA和110P两种。配线架每行最多可端接25对线。110A硬件的特点是具有“支撑腿”，这些支撑腿使配线架离开墙，在配线模块后面建立走线的空间。配线架 在综合布线系统中，网络一般要覆盖一座楼宇或几座楼宇。在布线过程中，一层楼上的所有终端都需要通过线缆连接到管理间中的分交换机上。在综合布线系统中，水平干线由信息插座直接连入管理间的配线架，在干线与配线架连接的位置，将为每一组连入配线架的线缆在相应的标签上做上标记。在配线架的另一侧，每一组连入的线缆都将对应一个接口，如果与配线架相连的房间的信息插座上连接了计算机或其他终端，就使用跳线将相应的配线架另一侧的接口接入交换机就可以了。当计算机终端由一个房间移到另一个房间时，管理人员只需将网络跳线从配线架原来的接口取下，插到新的房间对应的接口上即可。(2)交接设备如配线盘（设在交接间的交接设备）和室外设置的交接箱等。配线盘是用来端接四线对 水平电缆的设备，在配线盘的背面有一个端接模块，正面有一个八线位组合式连接12端口，常见的配线盘通常为12、24、48或96端口配置。常用的超5类配线盘结构如图所示。超5类模块配线盘 2）光缆配线接续设备光缆配线接续设备是光缆线路进行光纤终端连接或分支配线的重要部件，且具有保护和存储光纤的作用。光纤配线架是室内通信设施和外来的光缆线路互相连接的大型配线接续设备，经常作为机械和线路划分的分界点，通常安装在智能建筑中设备间或重要的交接间内。光缆交接箱是一种室外使用的配线接续设备，主要用于光缆接入网中主干光纤光缆和分支(又称配线)光纤光缆相互连接的接续设备，以便于调度和连接光纤。光纤配线架（箱）2.3.3其他连接设备1)传输电子设备 传输电子设备主要包括工作站 接口设备和光纤多路复用器。(1)工作站接口设备 (2)光纤多路复用路 2)电气保护设备 电气保护的目的主要是减小电气事故对布线 系统中用户的危害，减小对布线系统自身、连接设备和网络体系等的电气损害。2.4 2.4 综综合布合布线线系系统统的配置的配置标标准准目前，综合布线系统有三种不同类型的配置标准：(1)基本型 (2)增强型 (3)综合型2.4.1基本型基本型配置的具体要求如下：（1）每个工作区一般为一个水平布线子系统，有一个信息插座；（2）每个水平布线子系统的配线电缆是一条4 对非屏蔽双绞线电缆；（3）接续设备全部采用夹接式的交接硬件。2.4.1基本型这种配置类型适用于目前大多数的场，其特点如下：（1）能支持话音、数据或高速数据系统（包括计算机系统的数据传输）使用；（2）工程造价较低，技术要求不高，便于日常维护管理；（3）应用较为广泛，能适应今后的发展，可逐步向高级的综合布线系统发展；2.4.2增强型 增强型配置的具体要求如下：（1）每个工作区应为独立的水平布线子系统，有两个以上的信息插座；（2）每个工作区的配线电缆是两条4对非屏蔽双绞线电缆；（3）接续设备全部采用夹接式或插接式的交接硬件。2.4.2增强型这种类型的配置能支持话音和数据系统使用，具有增强功能和适应今后发展特性，适用于中等配置标准的场合。其特点如下：（1）每个工作区有两个以上的通信引出端，灵 活机动、功能齐全；（2）任何一个通信引出端的插座，都支持语音、数据等信息传输；（3）采用铜芯导线电缆和光缆混合组网；2.4.2增强型这种类型的配置能支持话音和数据系统使用，具有增强功能和适应今后发展特性，适用于中等配置标准的场合。其特点如下：（4）可统一色标，按需要利用端子板进行管理，维护简单方便；（5）能适应多种产品的要求，具有适应性强，经济有效等特点；（6）采用气体放电管式过压保护和能够自动复位的过流保护。2.4.3 综合型综合型类型的具体配置如下：（1）在基本型和增强型综合布线系统的基础上增设光缆系统，一般在建筑群子系统和垂直子系统上，根据需要采用多模光缆或单模光缆；（2）每个基本型或增强型的工作区设备配置，应满足各种类型的配置要求。2.4.3 综合型综合型适用于配置标准很高的场合，例如规模较大的智能化建筑等。其特点如下：（1）每个工作区有两个以上的信息插座，不仅灵活机动、功能齐全，还具有足够的扩展性；（2）任何一个通信引出端的插座，都支持语音、数据等的信息传输；（3）采用以光缆为主，光缆与铜芯导线电缆混合组网方式；（4）利用端子板进行管理，使用统一色标，简单方便，有利维护；（5）能适应多种产品的要求，具有适应性很强的特点。2.4 2.4 综综合布合布线线系系统统的配置的配置标标准准所有基本型、增强型和综合型布线系统都能够支持语音/数据等系统，区别：主要在于支持语音/数据服务所采取的方式有所不同，在移动和重新布局时线路管理的灵活性不一样。未来趋势：全光纤的综合型综合布线系统2.5.2.5.综综合布合布线线系系统统的的设计设计2.5.1 综合布线的总体设计智能建筑的综合布线系统设计是一项复杂的工作，首先进行的总体设计包括对系统进行需求分析、系统的整体规划设计、各子系统的规划设计及其他部分的设计。这个总体设计最好是与建筑方案设计同步进行。1）对系统进行需求分析作为布线系统需求分析：必须确定：（1）建筑的种类、（2）建筑的结构 （3）用户的需求 （4）信息需求的程度 （5）今后信息业务发展状况，2）系统规划综合布线系统的系统规划，必须在仔细研究建筑设计和现场勘察布线环境后做出，其主要的工作有：(1)规划公用信息网的进网位置、电缆竖井位置。(2)楼层配线架的位置。(3)数据中心机房的位置。(4)PBX机房的位置。(5)与楼宇自动化系统的连接。3）系统信息点的规划布线系统信息点种类有：(1)计算机信息点(数据信息点)。在规划计算机信息点时，必须根据各种不同情况分别处理：对于写字楼办公室，国内一般估算每个工作站点占地约510m2，据此推算出每间写字楼办公室应用多少个计算机信息点；普通办公室按拥有一个计算机信息点设计；银行计算机信息点的密度要大一些；商场根据POS系统收款点布局来决定计算机信息点。(2)电话信息点。每间写字楼办公室至少分配一条直拨电话线，内部电话信息点的分配密度较直拔电话信息点大，内线电话作为直拔电话的3）系统信息点的规划布线系统信息点种类有：(3)与BAS的接口。在考虑系统信息点的数量与分布时，建筑设备自动化系统中的接口必须也考虑在其中。目前，这些接口主要是：每楼层楼宇设备监控系统的接口；每楼层的消防报警系统的接口；每楼层的闭路电视监控系统的接口。(4)信息点分布表。将上述工作的成果列表显示，全面反映建筑内信息点的数量和位置。4）各子系统的设计综合布线系统子系统的设计指：工作区子系统的设计；水平于系统的设计；垂直子系统的设计；管理子系统的设计；设备间子系统的设计；建筑群子系统的设计。5）附属或配套部分的设计综合布线系统的附属或配套部分设计主要指以下三方面：（1)电源设计。交直流电源的设备选用和安装方法(包括计算机、电话交换机等系统的电源)。5）附属或配套部分的设计综合布线系统的附属或配套部分设计主要指以下三方面：（2）保护设计。综合布线系统在可能遭受各种外界电磁干扰源的影响(如各种电气装置、无线电干扰、高压电线及强噪声环境等)时，采取的防护和接地等技术措施的设计。综合布线系统要求采用全屏蔽技术时，应选用屏蔽缆线和屏蔽配线设备。在设计中应有详尽的屏蔽要求和具体做法(如屏蔽层的连续性和符合接地标准要求的接地体等)。5）附属或配套部分的设计综合布线系统的附属或配套部分设计主要指以下三方面：(3)土建工艺要求。在综合布线系统中设有设备间和交换间，设计中对其位置数量、面积、门窗和内部装修等建筑工艺提出要求。此外，上述房间的电气照明、空调、防火和接地等在设计中都应有明确的要求2.5.2 综合布线系统的技术设计技术设计在总体设计基础进行的进一步确定技术细节的详细设计。设计步骤如图所示。综合布线系统的技术设计流程图 2.5.3 建筑群子系统的设计要求2.5.3 建筑群子系统的设计要求在建筑群子系统设计中应按以下基本要求进行设计：（1）建筑群子系统设计应注意所在地区（包括校园、街坊或居住小区）的整体布局传输线路的系统分布，应根据所在地区的环境规划要求，有计划地实现传输线路的隐蔽化和地下化。（2）设计时应根据建筑群体的信息需求的数量、时间和具体地点，结合小区近远期规划设计方案，采取相应的技术措施和实施方案，慎重确定线缆容量和敷设路由，要使传输线路建成后，保持相对稳定，且能满足今后一定时期内的扩展需要。（3）建筑群子系统是建筑群体的综合布线系统的骨架。它必须根据小区的总平面布置（包括道路和绿化等布局）和用户信息点的分布等情况来设计。其内容包括该地区的传输线路的分布和引入各幢建筑的线路两部分。在设计时除上述要求外，还要注意以下要点：线路路由应尽量短捷、平直，经过用户信息点密集的楼群；线路路由和位置应选择在较永久的道路上敷设，并应符合有关标准规定和其他地上或地下各种管线以及建筑物间的最小净距的要求。除因地形或敷设条件的限制，必须与其他管线合沟或合杆外，通信传输线路与电力线路应分开敷设或安装，并保持一定的间距；建筑群子系统的主干传输线路分支到各幢建筑的引入段，应以地下引入为主。如果采用架空方式（如墙面电缆引入），应尽量采取隐蔽引入，选择在建筑背面等不显眼的地方。建筑群子系统设计中主干传输线路方式的设计极为重要，必须加以重视，尽可能满足上述要求。2.5.4 设备间子系统的设计要求设备间子系统的设计应符合下列要求：（1）设备间应处于建筑物的中心位置，便于垂直干线线缆的上下布置。当引入大楼的中继线线缆采用光缆时，设备间通常设置在建筑物大楼总高的（离地）1413楼层处。当系统采用建筑楼群布线时，设备间应处于建筑楼群的中心，并位于主建筑的底层或二层；（2）设备间应有空调系统，室温应控制在1827之间，相对湿度应控制在6080，能防止有害气体（如SO2、H2S、NH3、NO2）等侵入；（3）设备间应安装符合国家法规要求的消防系统，应采用防火防盗门以及采用至少耐火1小时的防火墙；房内所有通信设备都有足够的安装操作空间；设备间的内部装修、空调设备系统和电气照明等安装应满足工艺要求，并在装机前施工完毕；（4）设备间内所所有进线终端设备宜采用色标以区别各类用途的配线区；（5）设备间应采用防静电的活动地板，并架空0.250.3m高度，便于通信设备大量线缆的安放走线。活动地板平均荷载不应小于500kgm2。室内净高不应小于2.55m,大门的净高度不应小于2.1m（当用活动地板时，大门的高度不应小于2.5m），大门净宽不应小于0.9m。凡要安装综合布线硬件的部位，墙壁和天花板处应涂阻燃油漆。（6）设备间的水平面照度应大于1501x,最好大于300lx。照明分路控制要灵活、方便。（7）设备间的位置应避免电磁源的干扰，并设置接地装置。（8）设备间内安放计算机通信设备时，使用电源按照计算机设备电源要求进行。设备间子系统示意图 2.5.5 管理子系统的设计要求1)管理子系统的功能管理子系统设置在每层配线设备的房间内，它由交接间的配线设备，输入输出设备等组成。管理子系统可应用于设备间子系统。从功能上来说，管理子系统提供了与其它子系统连接的手段。交接使得有可能安排或重新安排路由，因而通信线路能够延续到连接建筑物内部的各个信息插座，从而实现综合布线系统的管理。每座大楼至少应有一个管理子系统或设备间。管理子系统具有以下三大功能 (1)水平主干连接。管理区内有部分主干布线和部分水平布线的机械终端，为无源(如交叉连接)或有源或用于两个系统连接的设备提供设施(空间、电力、接地等)。(2)主干布线系统的相互连接。管理区内有主干布线系统不同部分的中间跳接箱和主跳接箱，为无源或有源或两个系统的互连或主干布线的更多部分提供设施(空间、电力、接地等)。(3)入楼设备。管理理区设有分界点和大楼间的入楼设备，为用于分界点相互连接的有源或无源设备、楼间入楼设备或通信布线系统提供设施。2)管理子系统的交连形式 管理子系统常见的交连形式有三种：（1）单点管理单交连。这种方式使用的场合较少。（2）单点管理双交连 （3）双点管理双连接 管理子系统的三种交连形式（1）单点管理单交连。这种方式使用的场合较 少。（2）单点管理双交连 管理子系统宜采用单点管理双交接。单点管理位于设备间里面的交换设备或互联设备附近，通过线路不进行跳线管理，直接连至用户工作区或配线间里面的第二个接线交接区。如果没有配线间，第二个交连可放在用户间的墙壁上。（3）双点管理双连接 当低矮而又宽阔的建筑物管理规模较大、复杂(如机场、大型商场)多采用二级交接间，设置双点管理双交接。双点管理除了在设备间里有一个管理理点之外，在配线间仍为一级管理交接(跳线)。在二级交接间或用户房间的墙壁上还有第二个可管理的交接。双交接要经过二级交接设备。第二个交连可能是一个连接块，它对一个接线块或多个终端块(其配线场与站场各自独立)的配线和站场进行组合 3)管理子系统的设计要求 在进行管理子系统设计时，应遵守下列原则：(1)管理子系统在通常情况下宜采用单点管理双交接。交接场的结构取决于工作区、综合布线系统规模和所选用的硬件。在管理规模大、复杂、有二级交接间时，才设置双点管理双交接。在管理点，宜根据应用环境用标记插入条来标出各个端接场。(2)交接区应有良好的标记系统，如建筑物名称、建筑物位置、区号、起始点和功能等。(3)交接间及二级交接间的配线设备宜采用色标区别各类用途的配线区。(4)当对楼层上的线路较少进行修改、移位或重新组合时，交接设备连接方式宜使用夹接线方式；当需要经常重组线路时，交接设备连接方式宜使用插接方式；在交接场之间应留出空间，以便容纳未来扩充的交接硬件。2.5.6 垂直干线子系统的设计要求垂直干线子系统的设计应符合下列要求：（1）所需要的电缆总对数和光纤芯数，其容量可按国家有关规范的要求确定。对数据应用应采用光缆或5类以上的双绞线，双绞线的长度不超过90米。（2）应选择干线电缆短捷、安全的路由，宜使用带门的封闭型综合布线专用的通道敷设干线电缆。可与弱电竖井合用，但不能布放在电梯、供水、供气、供暖和强电等竖井中。（3）干线电缆宜采用点对点端接或分支递减端接。（4）如果需要把语音信号和数据信号引入不同的设备间，在设计时可选取不同的干线电缆或干线电缆的不同部分来分别满足不同路由的语音和数据的需要。垂直干线子系统和电缆井示意 2.5.7 水平子系统的设计要求水平子系统由工作区的信息插座、楼层配线架（FD）、FD的配线线缆和跳线等组成，其设计应遵照下列要求：首先根据智能化建筑近期或远期需要的通信业务种类和大致用量等情况选用传输线路和终端设备。其次是根据传输业务的具体要求确定每个楼层的通信引出端（即信息插座）的数量和
