综合布线系统工程测试与验收107页文档.pptx

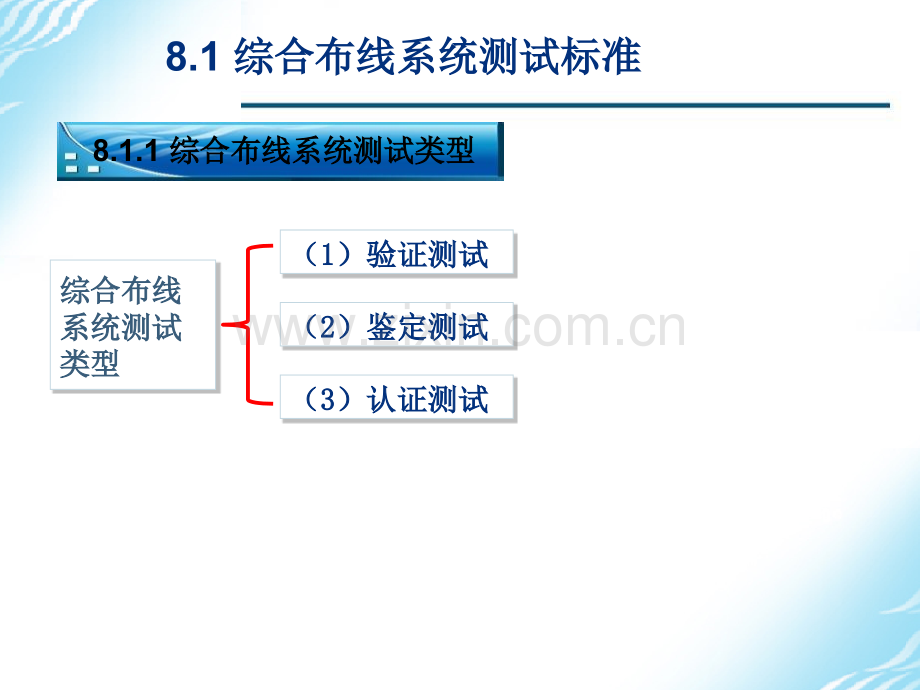

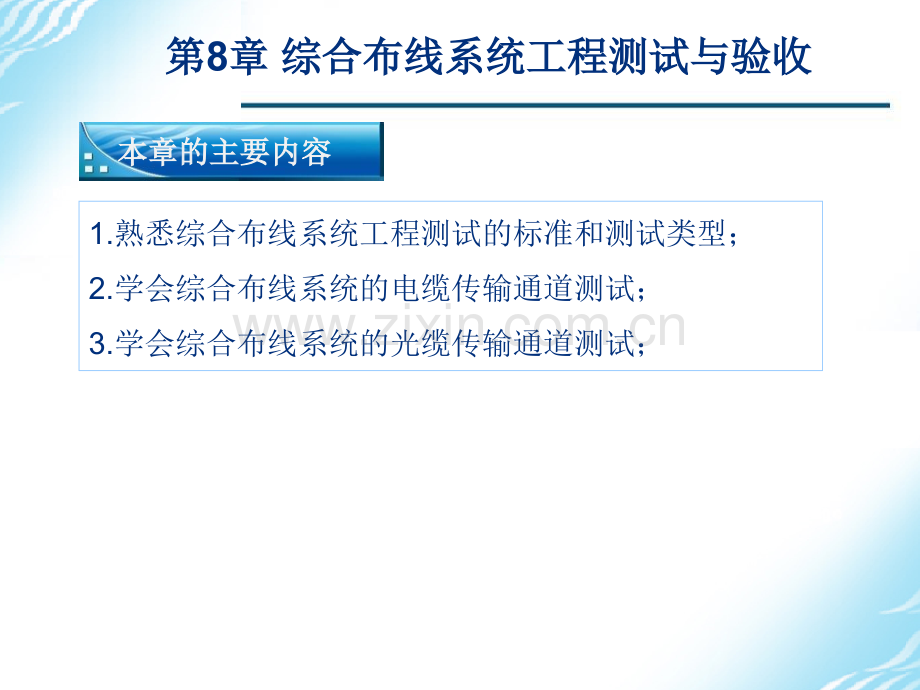

1.熟悉综合布线系统工程测试的标准和测试类型；2.学会综合布线系统的电缆传输通道测试；3.学会综合布线系统的光缆传输通道测试；本章的主要内容本章的主要内容第第8章章 综合布线系统工程测试与验收综合布线系统工程测试与验收8.1.1 综合布线系统测试类型综合布线系统测试类型8.1 综合布线系统测试标准综合布线系统测试标准（1 1）验证测试验证测试（2 2）鉴定测试鉴定测试（3 3）认证测试认证测试综合布线综合布线系统测试系统测试类型类型8.1.1 综合布线系统测试类型综合布线系统测试类型8.1 综合布线系统测试标准综合布线系统测试标准（1 1）验证测试验证测试（2 2）鉴定测试鉴定测试（3 3）认证测试认证测试验证测试又称随工测试，是边施工边随工测试，是边施工边测试测试，主要检测线缆的质量和安装工艺，及时发现并纠正问题，避免返工。验证测试不需要使用复杂的测试仪，只需要使用能测试接线通断和线缆长度的测试仪（验证测试并不测试电缆的电气指标）。在工程竣工检查中，发现信息链路不不通、短路、反接、线对交叉、链路超长通、短路、反接、线对交叉、链路超长等问题占整个工程质量问题的80%，这些问题应在施工初期通过重新端接、调换线缆、修正布线路由等措施来解决。8.1.1 综合布线系统测试类型综合布线系统测试类型8.1 综合布线系统测试标准综合布线系统测试标准（1 1）验证测试验证测试（2 2）鉴定测试鉴定测试（3 3）认证测试认证测试 鉴定测试是在验证测试的基础上，增加了故障诊断测试和多种类别的电缆测试。8.1.1 综合布线系统测试类型综合布线系统测试类型8.1 综合布线系统测试标准综合布线系统测试标准（1 1）验证测试验证测试（2 2）鉴定测试鉴定测试（3 3）认证测试认证测试又称为竣工测试、验收测试竣工测试、验收测试，是所有测试工作中最重要的环节，是在工程验收时对综合布线系统的安装、电气特性、传输性能、设计、选材和施工质量的全面检验。综合布线系统的性能不仅取决于综合布线系统方案设计、施工工艺，同时取决于在工程中所选的器材的质量。认证测试是检验工程设计水平和工程质量的总体水平，所以对于综合布线系统必须要求进行认证测试。8.1.1 综合布线系统测试类型综合布线系统测试类型8.1 综合布线系统测试标准综合布线系统测试标准（1 1）验证测试验证测试（2 2）鉴定测试鉴定测试（3 3）认证测试认证测试自我认证测试自我认证测试第三方认证测试第三方认证测试8.1.1 综合布线系统测试类型综合布线系统测试类型8.1 综合布线系统测试标准综合布线系统测试标准（1 1）验证测试验证测试（2 2）鉴定测试鉴定测试（3 3）认证测试认证测试自我认证测试自我认证测试第三方认证测试第三方认证测试 自我认证测试由施工方自己组织进行，按照设计施工方案对工程每一条链路进行测试，确保每一条链路都符合标准要求。如果发现未达标链路，应进行修改，直至复测合格；同时需要编制确切的测试技术档案，写出测试报告，交建设方存档。测试记录应准确、完整、规范，方便查阅。8.1.1 综合布线系统测试类型综合布线系统测试类型8.1 综合布线系统测试标准综合布线系统测试标准（1 1）验证测试验证测试（2 2）鉴定测试鉴定测试（3 3）认证测试认证测试自我认证测试自我认证测试第三方认证测试第三方认证测试第三方认证测试目前主要采用两种做法：对工程要求高，使用器材类别高，投资较大的工程，建设方除要求施工方要做自我认证测试外，还邀请第三方对工程做全面验收测试。建设方在施工方做自我认证测试的同时，请第三方对综合布线系统链路做抽样测试。按工程规模确定抽样样本数量，一般1000个信息点以上的工程抽样30，1000个信息点以下的工程抽样50。8.1.2 综合布线系统测试标准综合布线系统测试标准8.1 综合布线系统测试标准综合布线系统测试标准1.测试标准测试标准北美标准北美标准国家标准国家标准测试标准测试标准 EIA/TIA 568A TSB-67 EIA/TIA 568A TSB-95 EIA/TIA 568A-5-2000 EIA/TIA 568B EIA/TIA 568B.2-1-2019综合布线系统工程验收规范综合布线系统工程验收规范（GB50312-2019）8.1.2 综合布线系统测试标准综合布线系统测试标准8.1 综合布线系统测试标准综合布线系统测试标准2.测试内容测试内容5类电缆系类电缆系统测试内容统测试内容EIA/TIA 568A和和TSB-67ISO/IEC 11801国标国标GB50312-20195e类电缆系类电缆系统测试内容统测试内容6类电缆系类电缆系统测试内容统测试内容光缆系统测光缆系统测试内容试内容EIA/TIA 568A-5-2000EIA/TIA 568B1.1国标国标GB50312-2019ISO/IEC 11801-2000ISO/IEC 11801-2019测试标准测试标准8.1.2 综合布线系统测试标准综合布线系统测试标准8.1 综合布线系统测试标准综合布线系统测试标准2.测试内容测试内容5类电缆系类电缆系统测试内容统测试内容EIA/TIA 568A和和TSB-67ISO/IEC 11801国标国标GB50312-2019接线图、长度、近端串扰、衰减接线图、长度、近端串扰、衰减、衰减串扰比和回波损耗。基本测试项目有接线图、长度、衰减和近端串扰；任选测试项目有衰减串扰比、环境噪声干扰强度、传输延迟、回波损耗、特性阻抗和直流环路电阻等内容。8.1.2 综合布线系统测试标准综合布线系统测试标准8.1 综合布线系统测试标准综合布线系统测试标准2.测试内容测试内容5e类电缆系类电缆系统测试内容统测试内容6类电缆系类电缆系统测试内容统测试内容光缆系统测光缆系统测试内容试内容EIA/TIA 568A-5-2000EIA/TIA 568B1.1国标国标GB50312-2019ISO/IEC 11801-2000ISO/IEC 11801-2019接线图、长度、衰减近端串扰回波损耗、衰减串扰比、综合近端串扰、等效远端串扰、综合远端串扰、传输延迟直流环路电阻8.1.2 综合布线系统测试标准综合布线系统测试标准8.1 综合布线系统测试标准综合布线系统测试标准2.测试内容测试内容5e类电缆系类电缆系统测试内容统测试内容6类电缆系类电缆系统测试内容统测试内容光缆系统测光缆系统测试内容试内容EIA/TIA 568A-5-2000EIA/TIA 568B1.1国标国标GB50312-2019ISO/IEC 11801-2000ISO/IEC 11801-2019u接线图、u长度、u衰减、u近端串扰、u传输延迟、u延迟偏离、u直流环路电阻、u综合近端串扰、u回波损耗、u等效远端串扰、u综合等效远端串扰、u综合衰减串扰比8.1.2 综合布线系统测试标准综合布线系统测试标准8.1 综合布线系统测试标准综合布线系统测试标准2.测试内容测试内容5e类电缆系类电缆系统测试内容统测试内容6类电缆系类电缆系统测试内容统测试内容光缆系统测光缆系统测试内容试内容EIA/TIA 568A-5-2000EIA/TIA 568B1.1国标国标GB50312-2019ISO/IEC 11801-2000ISO/IEC 11801-2019u连通性、u插入损耗、u长度、u衰减8.2.1 电缆的认证测试模型电缆的认证测试模型8.2 电缆传输通道认证测试电缆传输通道认证测试1.基本链路模型基本链路模型基本链路包括三部分：最长为90m的在建筑物中固定的水平布线电缆、水平电缆两端的接插件（一端为工作区信息插座，另一端为楼层配线架）和两条与现场测试仪相连的2m测试设备跳线。基本链路模型如图8.1所示，图中F是信息插座至配线架之间的电缆，G、E是测试设备跳线。F是综合布线系统施工承包商负责安装的，链路质量由其负责，所以基本链路又称为承包商链路。8.2.1 电缆的认证测试模型电缆的认证测试模型8.2 电缆传输通道认证测试电缆传输通道认证测试1.基本链路模型基本链路模型图图8.1 8.1 基本链路模型基本链路模型8.2.1 电缆的认证测试模型电缆的认证测试模型8.2 电缆传输通道认证测试电缆传输通道认证测试2.永久链路模型永久链路模型永久链路又称固定链路，在国际标准化组织ISO/IEC所制定的5e类、6类标准草案及TIA/EIA568B新的测试定义中，定义了永久链路模型，它将代替基本链路模型。永久链路方式供工程安装人员和用户用以测量安装的固定链路性能。永久链路由最长为90m的水平电缆、水平电缆两端的接插件（一端为工作区信息插座，另一端为楼层配线架）和链路可选的转接连接器组成，与基本链路不同的是，永久链路不包括两端2m测试电缆，电缆总长度为90m；而基本链路包括两端的2m测试电缆，电缆总计长度为94m。永久链路模型如图8.2所示。H是从信息插座至楼层配线设备（包括集合点）的水平电缆，H的最大长度为90m。8.2.1 电缆的认证测试模型电缆的认证测试模型8.2 电缆传输通道认证测试电缆传输通道认证测试2.永久链路模型永久链路模型图图8.2 8.2 永久链路模型永久链路模型8.2.1 电缆的认证测试模型电缆的认证测试模型8.2 电缆传输通道认证测试电缆传输通道认证测试3.信道模型信道模型信道是指从网络设备跳线到工作区跳线的端到端的连接，包括最长90m的水平线缆、水平电缆两端的接插件（一端为工作区信息插座，另一端为配线架）、一个靠近工作区的可选的附属转接连接器，最长10米的在楼层配线架和用户终端的连接跳线，信道最长为100m。信道模型如图8.3所示。其中 A是用户端连接跳线，B是转接电缆，C是水平电缆，D是最大2m的跳线，E是配线架到网络设备的连接跳线，B和C总计最大长度为90m，A、D和E总计最大长度为10m。信道测试的是网络设备到计算机间端到端的整体性能，是用户所关心的，所以信道也被称为用户链路。8.2.1 电缆的认证测试模型电缆的认证测试模型8.2 电缆传输通道认证测试电缆传输通道认证测试3.信道模型信道模型图图8.3 8.3 信道模型信道模型8.2.1 电缆的认证测试模型电缆的认证测试模型8.2 电缆传输通道认证测试电缆传输通道认证测试8.2.2 电缆的认证测试参数电缆的认证测试参数8.2 电缆传输通道认证测试电缆传输通道认证测试1.1.接线图的测试接线图的测试接线图的测试主要测试布线链路有无终接错误的一项基本检查，测试的接线图显示出所测每条8 芯电缆与配线模块接线端子的连接实际状态。正确的线对组合为：12、36、45、78，分为非屏蔽和屏蔽两类，对于非RJ-45 的连接方式按相关规定要求列出结果。2.2.长度长度布线链路及信道缆线长度应在测试连接图所要求的极限长度范围之内。3.3类和类和5类水平链路及信道测试项目及性能指标类水平链路及信道测试项目及性能指标 项目包括：近端串音(dB)、衰减(dB)。8.2 电缆传输通道认证测试电缆传输通道认证测试图图8.4 接线图测试接线图测试8.2.2 电缆的认证测试参数电缆的认证测试参数8.2 电缆传输通道认证测试电缆传输通道认证测试45e类、类、6类和类和7类信道测试项目及性能指标类信道测试项目及性能指标5e类、6类和7类信道测试项目及性能指标具体可参看国标GB50312-2019中的要求（测试条件为环境温度20）。5.5e类、类、6类和类和7类永久链路或类永久链路或CP 链路测试项目及性链路测试项目及性能指标能指标5e类、6类和7类永久链路或CP链路测试项目及性能指标应符合以下要求：8.2.2 电缆的认证测试参数电缆的认证测试参数8.2 电缆传输通道认证测试电缆传输通道认证测试6.测试结果记录测试结果记录所有电缆的链路和信道测试结果应有记录，记录在管理系统中并纳入文档管理。电缆系统电气性能测试项目应根据布线信道或链路的设计等级和布线系统的类别要求制定。各项测试结果应有详细记录，作为竣工资料的一部分。测试记录内容和形式宜符合表8-25的要求。8.2 电缆传输通道认证测试电缆传输通道认证测试表8-25 综合布线系统工程电缆(链路信道)性能指标测试记录工程项目名称序号编号内容备注电缆系统地址号 缆线号 设备号 长度 接线图 衰减近端串音电缆屏蔽层连通情况其他任选项目测试日期、人员及测试仪表型号测试仪表精度处理情况8.2.3 测试仪器测试仪器8.2 电缆传输通道认证测试电缆传输通道认证测试1.测试仪器的类型测试仪器的类型测试的对象测试的对象使用级别使用级别测试仪大小测试仪大小铜缆类测试仪铜缆类测试仪简易测试仪简易测试仪手执式手执式光纤类测试仪光纤类测试仪综合测试仪综合测试仪5类缆线测试仪类缆线测试仪6类缆线测试仪类缆线测试仪认证分析测试仪认证分析测试仪台式台式8.2.3 测试仪器测试仪器8.2 电缆传输通道认证测试电缆传输通道认证测试1.测试仪器的类型测试仪器的类型适用测试对象适用测试对象时域原理和频时域原理和频域原理域原理电缆测试仪电缆测试仪模拟测试仪模拟测试仪网络测试仪网络测试仪光缆测试仪光缆测试仪数字测试仪数字测试仪使用频率范围使用频率范围通用型测试仪通用型测试仪宽带链路测试仪宽带链路测试仪8.2.3 测试仪器测试仪器8.2 电缆传输通道认证测试电缆传输通道认证测试1.测试仪器的类型测试仪器的类型3MMicro Test测试仪厂家测试仪厂家ATTFluke8.2.3 测试仪器测试仪器8.2 电缆传输通道认证测试电缆传输通道认证测试2.常用测试仪表常用测试仪表（1）简易布线通断测试仪。）简易布线通断测试仪。如图8.4所示是最简单的电缆通断测试仪，包括主机和远端机，测试时，线缆两端分别连接到主机和远端机上，根据显示灯的闪烁次序就能判断双绞线8芯线的通断情况，但不能确定故障点的位置。这种仪器的功能相对简单，通常只用于测试网络的通断情况，可以完成双绞线和同轴电缆的测试。8.2.3 测试仪器测试仪器8.2 电缆传输通道认证测试电缆传输通道认证测试2.常用测试仪表常用测试仪表8.2.3 测试仪器测试仪器8.2 电缆传输通道认证测试电缆传输通道认证测试2.常用测试仪表常用测试仪表（2）MicroScanner 电缆验测仪电缆验测仪(MS2)。Fluke MicroScanner Pro2 是专为防止和解决电缆安装问题而设计的。如图8.5所示。使用线序适配器可以迅速检验4对线的连通性，以确认被测电缆的线序正确与否，并识别开路、短路、跨接、串扰或任何错误连线，迅速定位故障，从而确保基本的连通性和端接的正确性。8.2.3 测试仪器测试仪器8.2 电缆传输通道认证测试电缆传输通道认证测试2.常用测试仪表常用测试仪表8.2.3 测试仪器测试仪器8.2 电缆传输通道认证测试电缆传输通道认证测试2.常用测试仪表常用测试仪表（3）Fluke DTX系列电缆认证分析仪。系列电缆认证分析仪。福禄克网络公司推出的 DTX 系列电缆认证分析仪全面支持国标GB50312-2019。Fluke DTX系列中文数字式线缆认证分析仪有DTX-LT AP（标准型（350M带宽）、DTX-1200 AP（增强型（350M带宽）、DTX-1800 AP（超强型（900M带宽），7类）等几种类型可供选择。如图8.6所示为Fluke DTX-1800 AP电缆认证分析仪。这种测试仪可以进行基本的连通性测试，也可以进行比较复杂的电缆性能测试，能够完成指定频率范围内衰减、近端串扰等各种参数的测试，从而确定其是否能够支持高速网络。这种测试仪一般包括两部分：基座部分和远端部分。基座部分可以生成高频信号，这些信号可以模拟高速局域网设备发出的信号。8.2.3 测试仪器测试仪器8.2 电缆传输通道认证测试电缆传输通道认证测试2.常用测试仪表常用测试仪表8.2.4 双绞线连通性简单测试双绞线连通性简单测试8.2 电缆传输通道认证测试电缆传输通道认证测试（1）若有一根导线断路，则主测试仪和远程测试端对应线号的灯都不亮。（2）若有几条导线断路，则相对应的几条线都不亮，当导线少于2根线连通时，灯都不亮。（3）若两头网线乱序，则与主测试仪端连通的远程测试端的线号亮。（4）当导线有2根短路时，则主测试器显示不变，而远程测试端显示短路的两根线灯都亮。若有3根以上(含3根)线短路时，则所有短路的几条线对应的灯都不亮。（5）如果出现红灯或黄灯，就说明存在接触不良等现象，此时最好先用压线钳压制两端水晶头一次，再测，如果故障依旧存在，就得检查一下芯线的排列顺序是否正确。如果芯线顺序错误，那么就应重新进行制作。8.2.5 双绞线链路或跳线验证测试双绞线链路或跳线验证测试8.2 电缆传输通道认证测试电缆传输通道认证测试1.测试双绞线布线测试双绞线布线（1）启动测试仪。如果测试仪已经启动并处于同轴电缆模式，按 Y切换到双绞线测试模式。（2）将测试仪和线序适配器或 ID 定位器连至布线中，如图8.8所示。测试将连续运行，直到更改模式或关闭测试仪。8.2 电缆传输通道认证测试电缆传输通道认证测试8.2.5 双绞线链路或跳线验证测试双绞线链路或跳线验证测试8.2 电缆传输通道认证测试电缆传输通道认证测试2.测试仪测试仪8.2.5 双绞线链路或跳线验证测试双绞线链路或跳线验证测试8.2 电缆传输通道认证测试电缆传输通道认证测试图图8.10 8.10 连接到双绞线布线连接到双绞线布线 图图8.11 8.11 双绞线布线上存在短路双绞线布线上存在短路8.2.5 双绞线链路或跳线验证测试双绞线链路或跳线验证测试8.2 电缆传输通道认证测试电缆传输通道认证测试 图图8.128.12线路跨接线路跨接 图图8.138.13线对跨接线对跨接8.2.5 双绞线链路或跳线验证测试双绞线链路或跳线验证测试8.2 电缆传输通道认证测试电缆传输通道认证测试图图8.148.14串扰串扰8.2.5 双绞线链路或跳线验证测试双绞线链路或跳线验证测试8.2 电缆传输通道认证测试电缆传输通道认证测试（a a）（b b）（c c）图图8.158.15单独线对的结果屏幕单独线对的结果屏幕8.2.6 双绞线链路及信道认证测试双绞线链路及信道认证测试8.2 电缆传输通道认证测试电缆传输通道认证测试1.基准设置基准设置在使用测试仪之前，首先需要进行基准设置。基准设置程序可用于设置插入损耗及ACR-F(ELFEXT）测量的基准，在下面时间运行测试仪的基准设置程序：（1）如果要将测试仪用于不同的智能远端，可将测试仪的基准设置为两个不同的智能远端。（2）通常每隔30天就需要运行测试仪的基准设置程序，以确保取得准确度最高的测试结果。更换链路接口适配器后无需重新设置基准。8.2 电缆传输通道认证测试电缆传输通道认证测试8.2.6 双绞线链路及信道认证测试双绞线链路及信道认证测试8.2 电缆传输通道认证测试电缆传输通道认证测试2.线缆类型及相关测试参数的设置线缆类型及相关测试参数的设置在用测试仪测试之前，需要选择测试依据的标准、选择测试链路类型（基本链路、永久链路、信道）、选择线缆类型（3类、5类、5e类、6类双绞线，还是多模光纤或单模光纤）。同时还需要对测试时的相关参数（如测试极限、NVP、插座配置等）进行设置。具体操作方法是将测试仪旋转开关转至SETUP（设置）位置，用方向键选中双绞线；然后按Enter键，对相关参数进行设置。8.2.6 双绞线链路及信道认证测试双绞线链路及信道认证测试8.2 电缆传输通道认证测试电缆传输通道认证测试3.连接被测线路连接被测线路图图8.18 DTX-1800 8.18 DTX-1800 电缆测试仪的永久链路测试连接电缆测试仪的永久链路测试连接8.2.6 双绞线链路及信道认证测试双绞线链路及信道认证测试8.2 电缆传输通道认证测试电缆传输通道认证测试3.连接被测线路连接被测线路图图8.19 DTX-1800 8.19 DTX-1800 电缆测试仪的信道测试连接电缆测试仪的信道测试连接8.2.7解决测试错误解决测试错误8.2 电缆传输通道认证测试电缆传输通道认证测试接线图测试未通过的可能原因有：（1）双绞线电缆两端的接线线序不对，造成测试接线图出现交叉现象；（2）双绞线电缆两端的接头有断路、短路、交叉、破裂的现象；（3）某些网络特意需要发送端和接收端跨接，当测试这些网络链路时，由于设备线路的跨接，测试接线图会出现交叉。1.接线图测试未通过接线图测试未通过8.2.7解决测试错误解决测试错误8.2 电缆传输通道认证测试电缆传输通道认证测试接线图测试未通过的可能原因有：（1）双绞线电缆两端的接线线序不对，造成测试接线图出现交叉现象；相应的解决问题的方法：对于双绞线电缆两端端接线序不对的情况，可以采取对于双绞线电缆两端端接线序不对的情况，可以采取重新端接的方式来解决；重新端接的方式来解决；（2）双绞线电缆两端的接头有断路、短路、交叉、破裂的现象；（3）某些网络特意需要发送端和接收端跨接，当测试这些网络链路时，由于设备线路的跨接，测试接线图会出现交叉。1.接线图测试未通过接线图测试未通过8.2.7解决测试错误解决测试错误8.2 电缆传输通道认证测试电缆传输通道认证测试接线图测试未通过的可能原因有：（1）双绞线电缆两端的接线线序不对，造成测试接线图出现交叉现象；（2）双绞线电缆两端的接头有断路、短路、交叉、破裂的现象；相应的解决问题的方法：对于双绞线电缆两端的接头出现的短路、断路等现象，对于双绞线电缆两端的接头出现的短路、断路等现象，首先应根据测试仪显示的接线图判定双绞线电缆的哪一端首先应根据测试仪显示的接线图判定双绞线电缆的哪一端出现了问题，然后重新端接；出现了问题，然后重新端接；（3）某些网络特意需要发送端和接收端跨接，当测试这些网络链路时，由于设备线路的跨接，测试接线图会出现交叉。1.接线图测试未通过接线图测试未通过8.2.7解决测试错误解决测试错误8.2 电缆传输通道认证测试电缆传输通道认证测试接线图测试未通过的可能原因有：（1）双绞线电缆两端的接线线序不对，造成测试接线图出现交叉现象；（2）双绞线电缆两端的接头有断路、短路、交叉、破裂的现象；（3）某些网络特意需要发送端和接收端跨接，当测试这些网络链路时，由于设备线路的跨接，测试接线图会出现交叉。相应的解决问题的方法：对于跨接问题，应确认其是否符合设计要求。对于跨接问题，应确认其是否符合设计要求。1.接线图测试未通过接线图测试未通过8.2.7解决测试错误解决测试错误8.2 电缆传输通道认证测试电缆传输通道认证测试链路长度测试未通过的可能原因有：（1）测试NVP设置不正确；（2）实际长度超长，如双绞线电缆信道长度不应超过100m；（3）双绞线电缆开路或短路；。2.链路长度测试未通过链路长度测试未通过8.2.7解决测试错误解决测试错误8.2 电缆传输通道认证测试电缆传输通道认证测试链路长度测试未通过的可能原因有：（1）测试NVP设置不正确；相应的解决问题的方法：可用已知的电缆确定并重新校准测试仪的可用已知的电缆确定并重新校准测试仪的NVP；（2）实际长度超长，如双绞线电缆信道长度不应超过100m；（3）双绞线电缆开路或短路；。2.链路长度测试未通过链路长度测试未通过8.2.7解决测试错误解决测试错误8.2 电缆传输通道认证测试电缆传输通道认证测试链路长度测试未通过的可能原因有：（1）测试NVP设置不正确；（2）实际长度超长，如双绞线电缆信道长度不应超过100m；相应的解决问题的方法：对于电缆超长问题，只能重新布设电缆来解决；对于电缆超长问题，只能重新布设电缆来解决；（3）双绞线电缆开路或短路；。相应的解决问题的方法：对于双绞线电缆开路或短路的问题，首先要根据测试对于双绞线电缆开路或短路的问题，首先要根据测试仪显示的信息，准确地定位电缆开路或短路的位置，然后仪显示的信息，准确地定位电缆开路或短路的位置，然后重新端接电缆。重新端接电缆。2.链路长度测试未通过链路长度测试未通过8.2.7解决测试错误解决测试错误8.2 电缆传输通道认证测试电缆传输通道认证测试近端串扰测试未通过的可能原因有：（1）双绞线电缆端接点接触不良；（2）双绞线电缆远端连接点短路；（3）双绞线电缆线对钮绞不良；（4）存在外部干扰源影响；（5）双绞线电缆和连接硬件性能问题，或不是同一类产品。3.近端串扰测试未通过近端串扰测试未通过8.2.7解决测试错误解决测试错误8.2 电缆传输通道认证测试电缆传输通道认证测试近端串扰测试未通过的可能原因有：（1）双绞线电缆端接点接触不良；相应的解决问题的方法：对于接触点接触不良的问题，经常出现在模块压接和对于接触点接触不良的问题，经常出现在模块压接和配线架压接方面，因此应对电缆所端接的模块和配线架进配线架压接方面，因此应对电缆所端接的模块和配线架进行重新压接加固；行重新压接加固；（2）双绞线电缆远端连接点短路；（3）双绞线电缆线对钮绞不良；（4）存在外部干扰源影响；（5）双绞线电缆和连接硬件性能问题，或不是同一类产品。3.近端串扰测试未通过近端串扰测试未通过8.2.7解决测试错误解决测试错误8.2 电缆传输通道认证测试电缆传输通道认证测试近端串扰测试未通过的可能原因有：（1）双绞线电缆端接点接触不良；（2）双绞线电缆远端连接点短路；相应的解决问题的方法：对于远端连接点短路问题，可以通过重新端接电缆来对于远端连接点短路问题，可以通过重新端接电缆来解决；解决；（3）双绞线电缆线对钮绞不良；（4）存在外部干扰源影响；（5）双绞线电缆和连接硬件性能问题，或不是同一类产品。3.近端串扰测试未通过近端串扰测试未通过8.2.7解决测试错误解决测试错误8.2 电缆传输通道认证测试电缆传输通道认证测试近端串扰测试未通过的可能原因有：（1）双绞线电缆端接点接触不良；（2）双绞线电缆远端连接点短路；（3）双绞线电缆线对钮绞不良；相应的解决问题的方法：对于双绞线电缆在端接模块或配线架时，线对钮绞不对于双绞线电缆在端接模块或配线架时，线对钮绞不良，则应采取重新端接的方法来解决；良，则应采取重新端接的方法来解决；（4）存在外部干扰源影响；（5）双绞线电缆和连接硬件性能问题，或不是同一类产品。3.近端串扰测试未通过近端串扰测试未通过8.2.7解决测试错误解决测试错误8.2 电缆传输通道认证测试电缆传输通道认证测试近端串扰测试未通过的可能原因有：（1）双绞线电缆端接点接触不良；（2）双绞线电缆远端连接点短路；（3）双绞线电缆线对钮绞不良；（4）存在外部干扰源影响；相应的解决问题的方法：对于外部干扰源，只能采用金属线槽或更换为屏蔽双对于外部干扰源，只能采用金属线槽或更换为屏蔽双绞线电缆的手段来解决；绞线电缆的手段来解决；（5）双绞线电缆和连接硬件性能问题，或不是同一类产品。3.近端串扰测试未通过近端串扰测试未通过8.2.7解决测试错误解决测试错误8.2 电缆传输通道认证测试电缆传输通道认证测试近端串扰测试未通过的可能原因有：（1）双绞线电缆端接点接触不良；（2）双绞线电缆远端连接点短路；（3）双绞线电缆线对钮绞不良；（4）存在外部干扰源影响；（5）双绞线电缆和连接硬件性能问题，或不是同一类产品。相应的解决问题的方法：对于双绞线电缆和连接硬件的性能问题，只能采取更对于双绞线电缆和连接硬件的性能问题，只能采取更换的方式来彻底解决，所有线缆及连接硬件应更换为相同换的方式来彻底解决，所有线缆及连接硬件应更换为相同类型的产品。类型的产品。3.近端串扰测试未通过近端串扰测试未通过8.2.7解决测试错误解决测试错误8.2 电缆传输通道认证测试电缆传输通道认证测试衰减测试未通过的可能原因有：（1）双绞线电缆超长；（2）双绞线电缆端接点接触不良；（3）电缆和连接硬件性能问题，或不是同一类产品（4）现场温度过高。4.衰减测试未通过衰减测试未通过8.2.7解决测试错误解决测试错误8.2 电缆传输通道认证测试电缆传输通道认证测试衰减测试未通过的可能原因有：（1）双绞线电缆超长；采取更换电缆的方式来解决；采取更换电缆的方式来解决；（2）双绞线电缆端接点接触不良；采取重新端接的采取重新端接的方式来解决；方式来解决；（3）电缆和连接硬件性能问题，或不是同一类产品；采取更换的方式来彻底解决，所有线缆及连接硬件应更换采取更换的方式来彻底解决，所有线缆及连接硬件应更换为相同类型的产品。为相同类型的产品。（4）现场温度过高。4.衰减测试未通过衰减测试未通过8.3.1 光纤链路测试方法光纤链路测试方法8.3 光纤传输通道测试光纤传输通道测试根据国标GB50312-2019的规定，光纤链路主要测试以下内容。（1）在施工前进行器材检验时，一般检查光纤的连通性，必要时宜采用光纤损耗测试仪(稳定光源和光功率计组合)对光纤链路的插入损耗和光纤长度进行测试。（2）对光纤链路(包括光纤、连接器件和熔接点)的衰减进行测试，同时测试光跳线的衰减值可作为设备连接光缆的衰减参考值，整个光纤信道的衰减值应符合设计要求。1.光纤链路测试内容光纤链路测试内容8.3.1 光纤链路测试方法光纤链路测试方法8.3 光纤传输通道测试光纤传输通道测试对光纤链路性能测试是对每一条光纤链路的两端在双波长情况下测试收/发情况。在国家标准综合布线系统工程验收规范(GB50312-2019)定义。（1）在两端对光纤逐根进行双向（收与发）测试时，连接方式如图8.23所示，其中，光连接器件可以为工作区TO、电信间FD、设备间BD、CD的SC、ST、SFF连接器件；（2）光缆可以为水平光缆、建筑物主干光缆和建筑群主干光缆；（3）光纤链路中不包括光跳线在内。2.光纤链路测试连接光纤链路测试连接8.3.1 光纤链路测试方法光纤链路测试方法8.3 光纤传输通道测试光纤传输通道测试2.光纤链路测试连接光纤链路测试连接图图8.32 8.32 光纤链路测试连接（单芯）光纤链路测试连接（单芯）8.3.1 光纤链路测试方法光纤链路测试方法8.3 光纤传输通道测试光纤传输通道测试光纤链路包括光纤布线系统两个端接点之间的所有部件，包括光纤、光纤连接器、光纤接续子等。（1）水平光缆链路水平光纤链路从水平跳接点到工作区插座的最大长度为100m，它只需850nm和1300nm的波长，要在一个波长内单方向进行测试。3.光纤链路长度光纤链路长度8.3.1 光纤链路测试方法光纤链路测试方法8.3 光纤传输通道测试光纤传输通道测试（2）主干多模光缆链路主干多模光缆链路应该在850nm和1300nm波段进行单向测试，链路在长度上有如下要求：u从主跳接到中间跳接的最大长度是1700m；u从中间跳接到水平跳接的最大长度是300m；u从主跳接到水平跳接的最大长度是2000m；3.光纤链路长度光纤链路长度8.3.1 光纤链路测试方法光纤链路测试方法8.3 光纤传输通道测试光纤传输通道测试（3）主干单模光缆链路主干单模光缆链路应该在1310nm和1550nm波段进行单向测试，链路在长度上有如下要求：u从主跳接到中间跳接的最大长度是2700m；u从中间跳接到水平跳接的最大长度是300m；u从主跳接到水平跳接的最大长度是3000m；3.光纤链路长度光纤链路长度8.3.1 光纤链路测试方法光纤链路测试方法8.3 光纤传输通道测试光纤传输通道测试u材料原因：光纤纯度不够，或材料密度的变化太大。u光缆的弯曲程度：包括安装弯曲和产品制造弯曲问题。光缆对弯曲非常敏感，如果弯曲半径大于2倍的光缆外径，大部分光将保留在光缆核心内。单模光缆比多模光缆更敏感。u光缆接合以及连接的耦合损耗：主要由截面不匹配、间隙损耗、轴心不匹配和角度不匹配造成。u不洁或连接质量不良：主要由不洁净的连接，灰尘阻碍光传输，手指的油污影响光传输，不洁净光缆连接器等造成。4.光纤链路衰减光纤链路衰减8.3.1 光纤链路测试方法光纤链路测试方法8.3 光纤传输通道测试光纤传输通道测试在综合布线系统中，光纤链路的距离较短，因此与波长有关的衰减可以忽略，光纤连接器损耗和光纤接续子损耗是水平光纤链路的主要损耗。（1）最大光缆衰减（2）光缆信道衰减（3）插入损耗5.光纤链路测试技术指标光纤链路测试技术指标8.3.1 光纤链路测试方法光纤链路测试方法8.3 光纤传输通道测试光纤传输通道测试6.测试记录测试记录工程项目名称序号编号光缆系统备注多模单模地址号缆线号设备号850nm1300nm1310nm1550nm衰减（插入损耗）长度衰减（插入损耗）长度衰减（插入损耗）长度衰减（插入损耗）长度测试日期、人员及测试仪表型号测试仪表精度处理情况表表8-30 综合布线系统工程光纤综合布线系统工程光纤(链路信道链路信道)性能指标测试记录性能指标测试记录8.3.2 光纤测试设备光纤测试设备8.3 光纤传输通道测试光纤传输通道测试光纤识别仪是一种在不破坏光纤、不中断通信的前提下迅速、准确地识别光纤路线，指出光纤中是否有光信号通过以及光信号走向，而且它还能识别2KHz的调制信号，光纤夹头具有机械阻尼设计，以确保不对光纤造成永久性伤害，是线路日常维护、抢修、割接的必备工具之一，使用简便，操作舒适。如图8.24所示。光纤故障定位仪是可以识别光纤链路中故障的设备，如图8.25所示。可以从视觉上识别出光纤链路的断开或光纤断裂。1.光纤识别仪和故障定位仪光纤识别仪和故障定位仪8.3.2 光纤测试设备光纤测试设备8.3 光纤传输通道测试光纤传输通道测试1.光纤识别仪和故障定位仪光纤识别仪和故障定位仪 图图8.248.24光纤识别仪光纤识别仪 图图8.25 8.25 光纤故障定位仪光纤故障定位仪8.3.2 光纤测试设备光纤测试设备8.3 光纤传输通道测试光纤传输通道测试光功率计是测试光纤布线链路损耗的基本测试设备，如图8.26所示。它可以测量光缆的出纤光功率。在光纤链路段，用光功率计可以测量传输信号的损耗和衰减。大多数光功率计是手提式设备，用于测试多模光缆布线系统的光功率计的工作波长是850nm和1300nm，用于测试单模光缆的光功率计的测试波长是1310nm和1550nm。光功率计和激光光源一起使用，是测试评估楼内、楼区布线多模光缆和野外单模光缆最常用的测试设备。2.光功率计光功率计8.3.2 光纤测试设备光纤测试设备8.3 光纤传输通道测试光纤传输通道测试在进行光功率测量时必须有一个稳定的光源。光纤测在进行光功率测量时必须有一个稳定的光源。光纤测试光源可以产生稳定的光脉冲。光纤测试光源和光功率计试光源可以产生稳定的光脉冲。光纤测试光源和光功率计一起使用，这样，功率计就可以测试出光纤链路路段的损一起使用，这样，功率计就可以测试出光纤链路路段的损耗。光纤测试光源如图耗。光纤测试光源如图8.27所示。所示。目前的光纤测试光源主要有目前的光纤测试光源主要有LED（发光二极管）光源（发光二极管）光源和激光光源两种；和激光光源两种；VCSEL（垂直腔体表面发射激光）光源（垂直腔体表面发射激光）光源是一种性能好且制造成本低的激光光源，目前很多网络互是一种性能好且制造成本低的激光光源，目前很多网络互连设备都可以提供连设备都可以提供VCSEL光源的端口。光源的端口。3.光纤测试光源光纤测试光源8.3.2 光纤测试设备光纤测试设备8.3 光纤传输通道测试光纤传输通道测试光损耗测试仪是由光功率计和光纤测试光源组合在一起构成的。光损耗测试仪包括所有进行链路段测试所必需的光纤跳线、连接器和耦合器。光损耗测试仪可以用来测试单模光缆和多模光缆。用于测试多模光缆的光损耗测试仪有一个LED光源，可以产生850nm和1300nm的光；用于测试单模光缆的光损耗测试仪有一个激光光源，可以产生1310nm和1550nm的光。如图8.28所示。4.光损耗测试仪光损耗测试仪8.3.2 光纤测试设备光纤测试设备8.3 光纤传输通道测试光纤传输通道测试 图图8.26 8.26 光功率计光功率计 图图8.27 8.27 光纤测试光源光纤测试光源 图图8.288.28光损耗测试仪光损耗测试仪8.3.2 光纤测试设备光纤测试设备8.3 光纤传输通道测试光纤传输通道测试光时域反射仪（OTDR）是最复杂的光纤测试设备，如图8.29所示为Fluke公司的OptiFiber光缆认证光缆认证（OTDR）分析仪）分析仪OF 500。OTDR可以进行光纤损耗的测试，也可以进行长度测试，还可以确定光纤链路故障的起因和故障
