二进制译码器.pptx

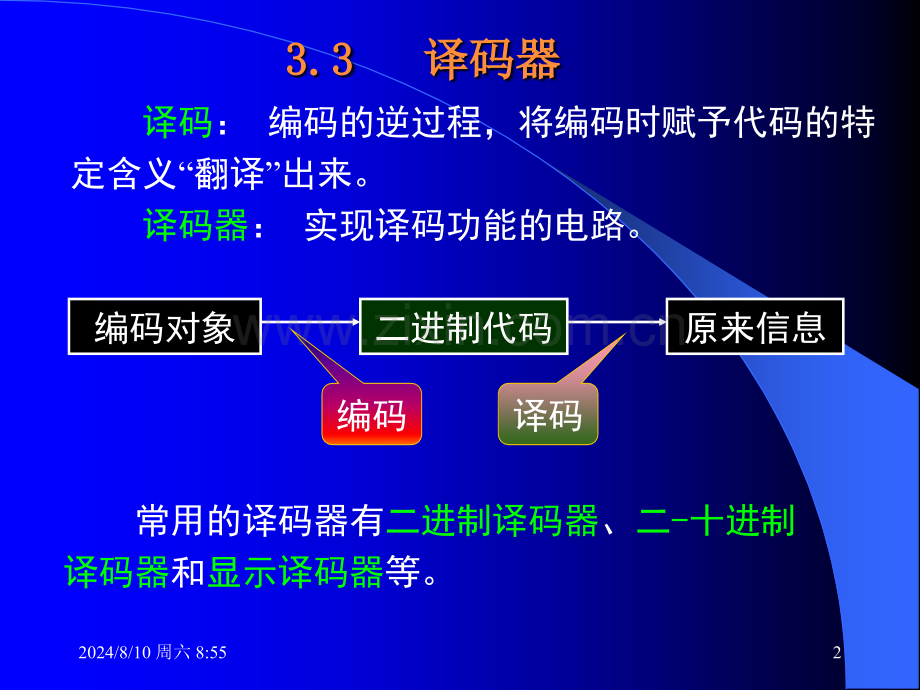

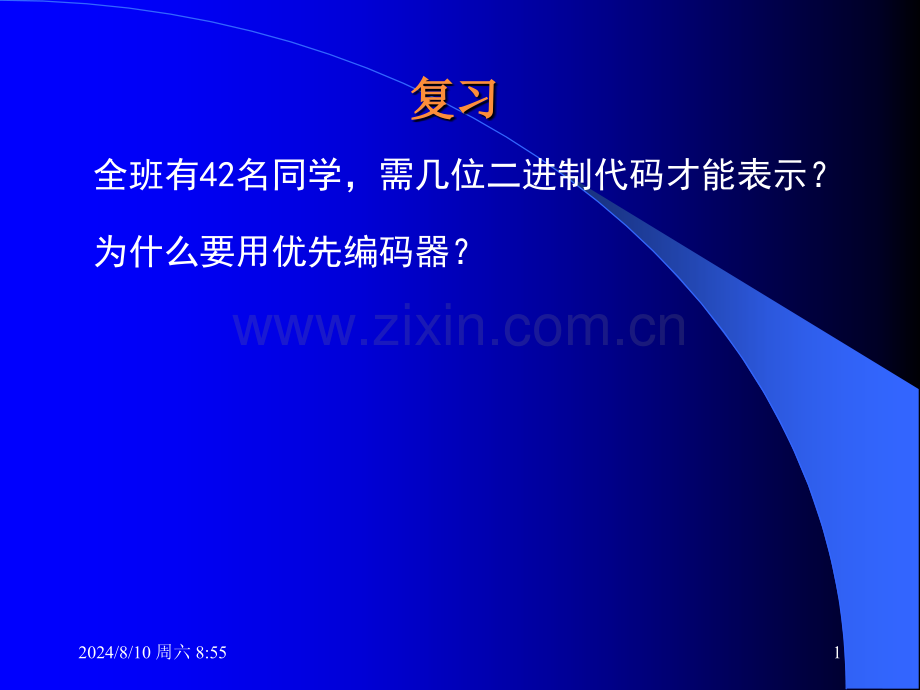

2024/8/10 周六 8:551复习复习全班有42名同学，需几位二进制代码才能表示？为什么要用优先编码器？2024/8/10 周六 8:5523.3 3.3 译码器译码器 译码：编码的逆过程，将编码时赋予代码的特定含义“翻译”出来。译码器：实现译码功能的电路。常用的译码器有二进制译码器、二-十进制译码器和显示译码器等。二进制代码原来信息编码对象编码译码2024/8/10 周六 8:5533.3.1 二进制译码器二进制译码器 图3-7 三位二进制译码器的方框图输入：二进制代码（N位），输出：2N个，每个输出仅包含一个最小项。输入是三位二进制代码、有八种状态，八个输出端分别对应其中一种输入状态。因此，又把三位二进制译码器称为3线8线译码器。2024/8/10 周六 8:5541.74LS138的逻辑功能内部电路图负逻辑与非门译码输入端 S为控制端（又称使能端）S=1 译码工作 S=0 禁止译码，输出全1 1 输出端为便于理解功能而分析内部电路仿真仿真 2024/8/10 周六 8:555表3-6 74LS138的功能表译中为0高电平有效低电平有效禁止译码译码工作2024/8/10 周六 8:556图3-8 74LS138的逻辑符号低电平有效输出三位二进制代码使能端2024/8/10 周六 8:55774LS138的逻辑功能 三个译码输入端（又称地址输入端）A2、A1、A0，八个译码输出端 ，以及三个控制端（又称使能端）、。、，是译码器的控制输入端，当 =1、+=0(即 =1,和 均为0)时，GS输出为高电平，译码器处于工作状态。否则，译码器被禁止，所有的输出端被封锁在高电平。S1S2S1S2S3S1S2S3S1S3S2Y0Y7S32024/8/10 周六 8:558 当译码器处于工作状态时，每输入一个二进制代码将使对应的一个输出端为低电平，而其它输出端均为高电平。也可以说对应的输出端被“译中”。74LS138输出端被“译中”时为低电平，所以其逻辑符号中每个输出端 上方均有“”符号。Y0Y72024/8/10 周六 8:559 2.应用举例 (1)功能扩展(利用使能端实现)图3-9 用两片74LS138译码器构成4线16线译码器A3=0时，片工作，片禁止 A3=1时，片禁止，片工作扩展位控制使能端仿真仿真 2024/8/10 周六 8:5510(2)实现组合逻辑函数F（A，B，C）比较以上两式可知，把3线8线译码器74LS138地址输入端（A2A1A0）作为逻辑函数的输入变量（ABC），译码器的每个输出端Yi都与某一个最小项mi相对应，加上适当的门电路，就可以利用译码器实现组合逻辑函数。2024/8/10 周六 8:5511例3-4 试用74LS138译码器实现逻辑函数：解：因为则2024/8/10 周六 8:5512 因此，正确连接控制输入端使译码器处于工作状态，将 、经一个与非门输出，A2、A1、A0分别作为输入变量A、B、C，就可实现组合逻辑函数。Y1YYYY图3-10例3-4电路图仿真仿真 2024/8/10 周六 8:55133.3.2 二二-十进制译码器十进制译码器 二十进制译码器的逻辑功能是将输入的BCD码译成十个输出信号。图3-11 二十进制译码器74LS42的逻辑符号2024/8/10 周六 8:5514使用时，直接删除本页！使用时，直接删除本页！精品课件，你值得拥有精品课件，你值得拥有！精品课件，你值得拥有精品课件，你值得拥有！2024/8/10 周六 8:5515使用时，直接删除本页！使用时，直接删除本页！精品课件，你值得拥有精品课件，你值得拥有！精品课件，你值得拥有精品课件，你值得拥有！2024/8/10 周六 8:5516使用时，直接删除本页！使用时，直接删除本页！精品课件，你值得拥有精品课件，你值得拥有！精品课件，你值得拥有精品课件，你值得拥有！2024/8/10 周六 8:5517表3-7 二-十进制译码器74LS42的功能表译中为0拒绝伪码
