pogopin设计原理.pptx

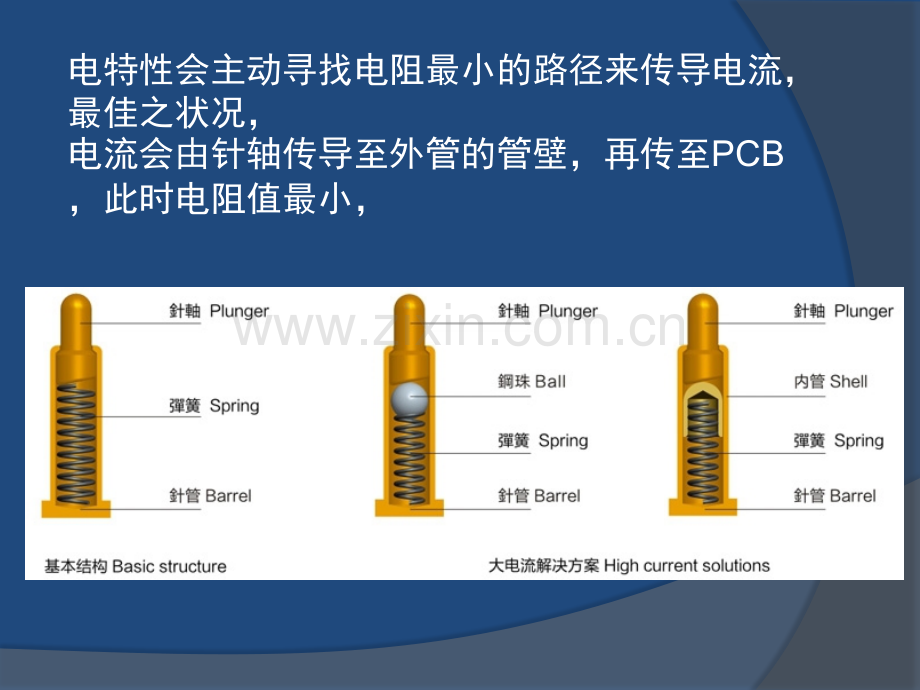

电特性会主动寻找电阻最小的路径来传导电流，最佳之状况，电流会由针轴传导至外管的管壁，再传至PCB，此时电阻值最小，针轴设计针轴设计 剖斜边剖斜边 为了保证针轴在工作时100%与针管接触，我们把针轴与弹簧接触的一端切成斜面，这样的设计理念可以保证稳定的底阻抗。产品优点：电阻阻值小且稳定，可以确保针轴与管壁紧密接触降低瞬间断电之机率针轴设计针轴设计 反钻孔反钻孔这个设计对小尺寸的连接器是最好的选择，在小尺寸上可以满足到客户的弹力需求，因为这种设计的弹簧长度可以超过针管的长度，在一些空间受到限制的情况下，我们把针轴内部挖空得到更多弹簧的装配空间，因此便可获得稳定的弹簧力度和相对多的压缩行程供客户选择。1.车削容易，成本低 2.可以争取弹簧放置之空间3.缩短产品的高度 4.静态下较无卡针之现象针轴设计锥底针轴设计锥底形形这种设计对于同心度要求高的连接器是最好的选择，因为这种设计弹簧可以直接套在针轴的锥尾针上，使针轴垂直受力，因此轴的偏撬度相对较小。针轴底部为锥型，锥尾置入弹簧内空中，让针轴之晃动机会降低1.车削容易，成本低2.可以争取弹簧放置之空间3.缩短产品的高度4.静态下较无卡针之现象
