锚杆分析教程.pptx

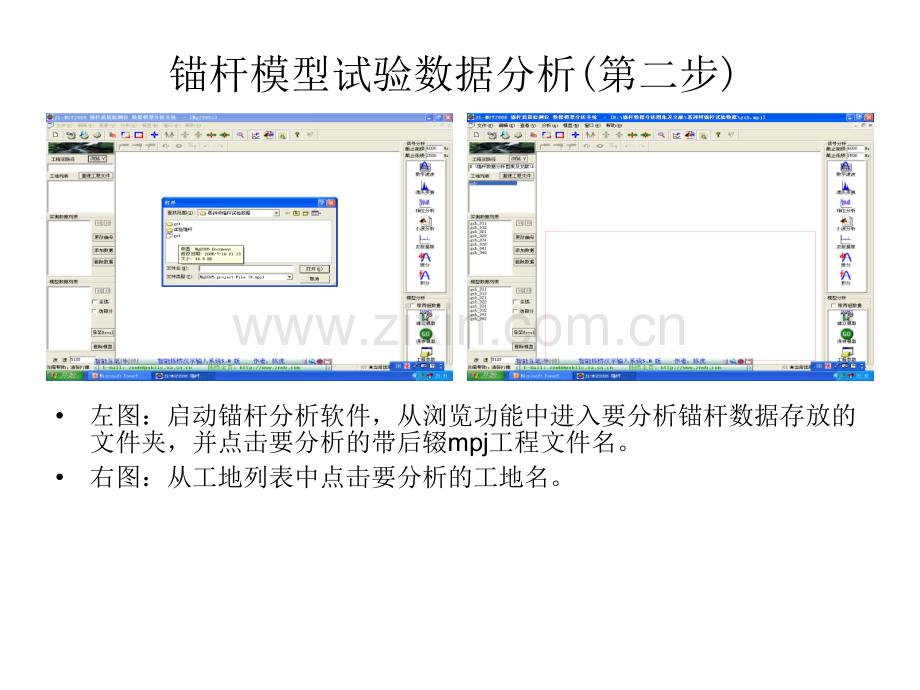

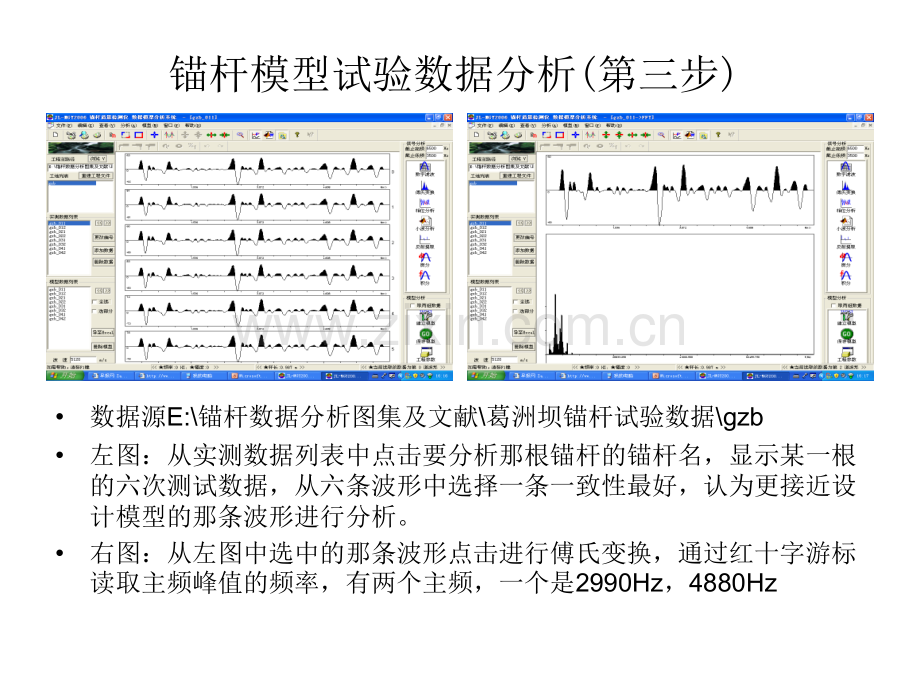

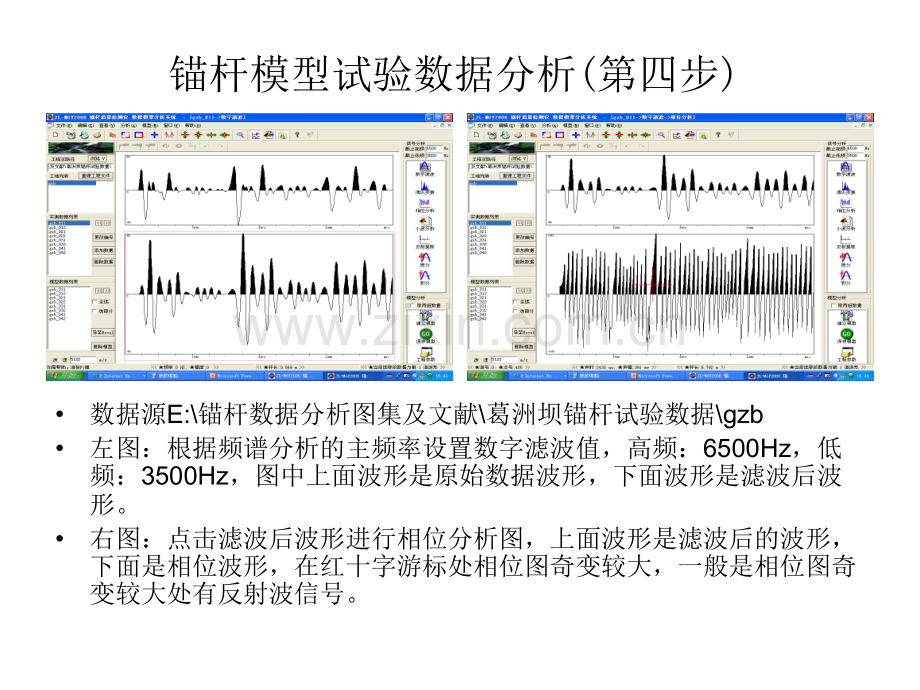

锚杆模型试验数据分析(第二步)左图：启动锚杆分析软件，从浏览功能中进入要分析锚杆数据存放的文件夹，并点击要分析的带后辍mpj工程文件名。右图：从工地列表中点击要分析的工地名。锚杆模型试验数据分析(第三步)数据源E:锚杆数据分析图集及文献葛洲坝锚杆试验数据gzb左图：从实测数据列表中点击要分析那根锚杆的锚杆名，显示某一根的六次测试数据，从六条波形中选择一条一致性最好，认为更接近设计模型的那条波形进行分析。右图：从左图中选中的那条波形点击进行傅氏变换，通过红十字游标读取主频峰值的频率，有两个主频，一个是2990Hz，4880Hz数据源E:锚杆数据分析图集及文献葛洲坝锚杆试验数据gzb左图：根据频谱分析的主频率设置数字滤波值，高频：6500Hz，低频：3500Hz，图中上面波形是原始数据波形，下面波形是滤波后波形。右图：点击滤波后波形进行相位分析图，上面波形是滤波后的波形，下面是相位波形，在红十字游标处相位图奇变较大，一般是相位图奇变较大处有反射波信号。锚杆模型试验数据分析(第四步)左图：在上一步图中在取两组数据中点击，并点击建立模型功能，在波速栏中输入波速4500m/s，点击杆顶符号在波形中的第一个峰值处确定锚杆的外露端，点击底端符号在锚杆底端反射波的第一个峰值处确定锚杆底端，点击自由端符号在自由端反射波形处确定锚杆的外露长度，一般锚杆外露长度大于50cm，在波形中才能反映明显，不明显时，自由端按记录长度确定。右图：点击实心密实度符号，在入射波群的最大峰值和反射波群的最大峰值处分别用鼠标的右键点击，根据比值及锚固方式、围岩等级、锚杆 长度确定注浆密实度。锚杆模型试验数据分析(第五步)左图：是启动分析软件对某工程第一次进行锚杆分析时，需点击工程参数功能来修改工程的一些参数，第二次分析时，修改的工程参数会自动导入，若中途退出，只需点击工程参数，导入上次参数。右图：全部分析完后，点击保存模型，保存分析此锚杆的所有参数如：长度、密实度、质量等级及成图模型。保存的模型进入模型数据列表。锚杆模型试验数据分析(第六步)左图：待此工地所有锚杆数据分析完后，在察看模型状态中，选中所有要打印的锚杆模型名，点击文件栏中的打印设置功能，输入页眉及字体、字号，页脚及字体、字号，页号及打印模型数等，一般用双列打印六条模型或单列三条模型。右图：从文件栏中的打印预览的功能中察看所有要打印的锚杆模型，这时可直接按打印，并选定打印机进行打印。锚杆模型试验数据分析(第七步)左图：按打印时，选择PrimoPDF虚拟打印机，选定生成的PDF后辍的名称及存放的位置，并选定For print功能，生成PDF文件。右图：用Adobe Reader阅读器察看生成的PDF文件，并可打印。锚杆模型试验数据分析(第八步)左图：锚杆底部设计有接近1m左右的空浆，除了锚杆底部有较强的反射外，空浆处的反射也较明显；自由端有近50cm长，通过波形还能读出自由端处的反射信号。右图：锚杆中部设计有1.6m的空浆，空浆处的反射信号较明显。自由端只有34cm长，在波形上反射信号不明显。锚杆模型试验数据分析(第九步)左图：设计较完整的锚杆，除杆底有较强的反射外，在波形中部看不到任何反射信号。右图：设计较完整的锚杆，除杆底有较强的反射外，在波形中部看不到任何反射信号。锚杆模型试验数据分析(第十步)左图：设计4m的锚杆，波速取4700m/s，在4m处有一较弱的反射波。右图：设计4m的锚杆，实测只有1.6m，并有多次较强的反射波，不合格。实测锚杆数据分析库(一)左图：设计4m的锚杆，波速取4700m/s，在4m处有一较弱的反射波。右图：设计4m的锚杆，波速取4700m/s，实测只有3.5m，并有较强的反射波，注浆达不到设计要求，同时长度也没达到充许误差内，判不合定为格。实测锚杆数据分析库(二)左图：锚杆设计4m，波形在4m处有一反射信号，在2m-2.8m处有一反射信号，判定为一空浆所引起，(一般是根据设计长度，在设计长度处是否有反射信号，若有，则认为锚杆达到设计长度，其前面的反射信号则为缺陷反射信号反射信号所致，若没有，则锚杆长度不够，反射波处判定为锚杆长度)右图：锚杆设计3m，波形在3m处有一较强反射信号，反映注浆不好，判定为不合格。实测锚杆数据分析库(三)左图：锚杆设计4m，波形在4m处有一反射信号，在2m-2.8m处有一反射信号，判定为一空浆所引起。右图：锚杆设计4m，但波形在4m处没有反射信号，只有在2.5m处有一反射信号，因此，判定此处为锚杆长度，虽密实度能达到要求，但长度不够，判定不合格。实测锚杆数据分析库(四)左图：锚杆设计3m，波形在3m处有一较弱反射信号，判定为优。右图：锚杆设计3m，波形在3m处有一很强反射信号，因此，几乎未注浆，这时波速取5120m/s，锚杆长度达到设计要求，但密实度未能达到，判定不合格。实测锚杆数据分析库(五)左图：锚杆设计3.5m，波形很规则，频率较高，无任何反射信号，只能判定为长度达到要求，密实度较好。右图：锚杆设计3.5m，在3.5m处有一较弱反射信号，波形较规则，根据密实度判定为良。实测锚杆数据分析库(六)左图：锚杆设计3.5m，在3.5m处有一反射信号，波形较规则，但衰减较慢，这属于锚杆与浆粘结一般，根据密实度刚刚能判定为良。右图：锚杆设计3.5m，在1.2m和2.4m处都有一较强反射信号，但3.5m处又没有反射信号，判定锚杆只有1.2m长，2.4m处是二次反射，虽密实度刚够合格，但长度不够，判定为不合格。实测锚杆数据分析库(七)左图：锚杆设计3.5m，波形很规则，频率较高，在3.5m处有一微弱反射信号，密实度较好。右图：锚杆设计3.5m，在1.6m处有一较强反射信号，并重复第二次，判定锚杆长度不够，根据长度不够判定为不合格。实测锚杆数据分析库(八)左图：锚杆设计3.5m，波形很规则，频率较高，在3.0m处有一微弱反射信号，密实度较好，但长度没达到设计要求，判为不合格。右图：锚杆设计3.0m，在3.0m处有反射信号，在1.0m处有一较强反射信号，判是小缺陷引起，判定为良。实测锚杆数据分析库(九)左图：锚杆设计3.0m，在1.0m处有一较强反射信号，并重复第二次，判定锚杆长度不够，判定为不合格。右图：锚杆设计3.5m，在2.5m处有一较强反射信号，并重复第二次，判定锚杆长度不够，不合格。实测锚杆数据分析库(十)左图：锚杆设计3.5m，在2.1m处有一较强反射信号，并重复第二次，判定锚杆长度不够，不合格。右图：锚杆设计3.5m，在1.5m处有较强反射信号，并重复多次，判定锚杆长度不够，密实度较差，判定为不合格。实测锚杆数据分析库(十一)
