锚杆抗拔承载力.pptx

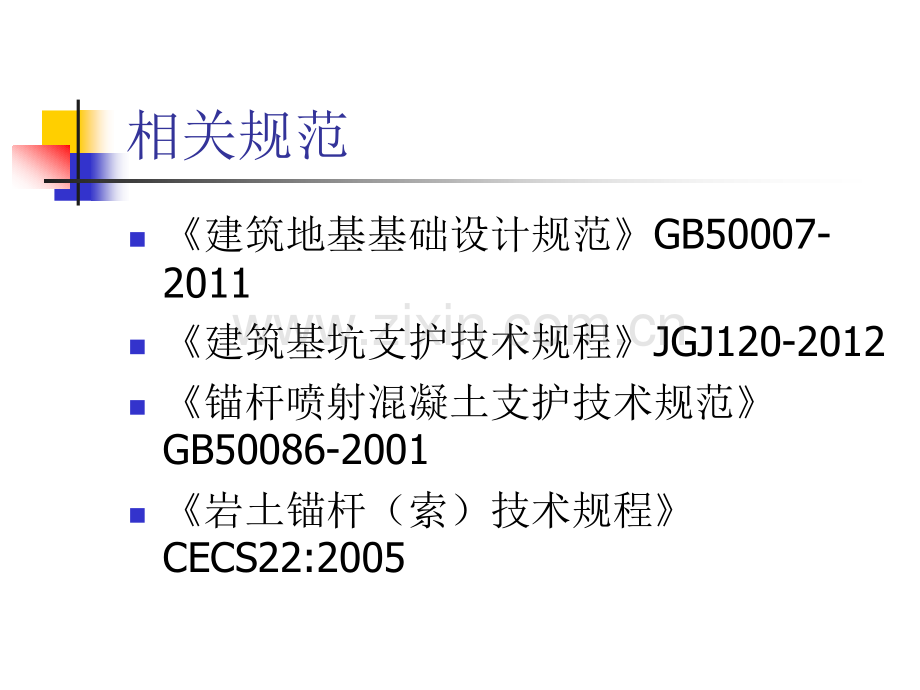

第10章 锚杆抗拔承载力相关规范n建筑地基基础设计规范GB50007-2011n建筑基坑支护技术规程JGJ120-2012n锚杆喷射混凝土支护技术规范GB50086-2001n岩土锚杆（索）技术规程CECS22:2005锚杆锁定力的概念n在预应力锚杆（索）的设计中，都有一个锁定预应力值。锁定力，简单的说，就是锚杆张拉锁定时的那个值。n锁定值采用设计强度的5065或6080 n监测方法：锚索计 n土层锚杆定义：由设置于钻孔内，端部伸入稳定土层中的钢筋或钢绞线与孔内注浆体组成的受拉杆体。n检测依据：建设部行标建筑基坑支护技术规程JGJ120-2012建筑地基基础设计规范GB50007-2011n附录x：一般规定：强度 C15MPa 75%n反力装置和加荷装置符合要求基本试验JGJ120-2012n数量：大于等于3根n试验方法：循环加载n破坏标准：1.后一级荷载产生的锚头位移增量达到 或超过前一级荷载产生位移增量的2倍；2.某级荷载下锚头总位移不收敛；3.锚头总位移超过设计允许位移值。数据处理：荷载-位移(Q-s)；锚杆荷载-弹性位移(Q-se)；锚杆荷载-塑性位移(Q-sp)极限荷载：锚杆的极限承载力应取终止试验荷载的前一级荷载每次循环累计 测读时间间隔(min)加载量(Afptk%)循环加载次数 加载段 卸载段 5 5 5 10 5 5 5 初始荷载-10-第一循环 10-30-10 第二循环 10 20 30 40 30 20 10 第三循环 10 30 40 50 40 30 10 第四循环 10 30 50 60 50 30 10 第五循环 10 30 50 70 50 30 10 第六循环 10 30 60 80 60 30 10 试验范例mmmmkN验收试验JGJ120-99n数量：5，大于等于3根n试验方法：单循环加载n验收标准：在最大试验荷载下，锚头位移相对稳定；锚杆弹性变形不应小于自由段变形计算值的80%,且不应大于自由段长度与1/2锚固段长度之和的弹性变形计算值。试验范例级别0.1 Nu0.2 Nu0.4Nu0.6Nu0.8Nu1.0 Nu荷载kN1020406080100观测时间（min）555101015荷载分级及观测时间表试验范例蠕变试验n蠕变定义：固体材料在保持应力不变的情况下，应变随时间缓慢增长的现象。蠕变材料的瞬时应力状态不仅与瞬时变形有关，而且与该瞬时以前的变形过程有关。蠕变可分 3阶段：一衰减蠕变，应变率随时间增加而逐渐减小；二定常蠕变，应变率近似为常值；三加速蠕变，应变率随时间逐渐增加，最后导致蠕变断裂。n数量：大于等于3根数据处理：荷载-位移(slgt)；蠕变系数 验收标准：蠕变系数小于2.0mm 建筑地基基础设计规范GB50007-2011土层锚杆试验土层锚杆试验：3根；循环加载n锚杆试验终止条件：1.后一级荷载产生的锚头位移增量达到或超过前一级荷载产生位移增量的2倍；2.某级荷载下锚头总位移不收敛；3.锚头总位移超过设计允许位移值。极限承载力：终止试验荷载的前一级荷载的95%。锚杆抗拔承载力特征值Rt 为极限承载力除2 岩石锚杆抗拔试验岩石锚杆抗拔试验 n试验数量：总锚杆的5%，不应少于6锚杆n试验终止条件：1.锚杆拔升量持续增长,且在1小时时间范围内未出现稳定的迹象；2.新增加的上拔力无法施加，或者施加后无法使上拔力保持稳定；3.锚杆的钢筋已被拔断，或者锚杆锚筋被拔出。极限承载力：终止试验荷载的前一级荷载锚杆抗拔承载力特征值Rt 为极限承载力除2n祝各位考试顺利通过!郑州大学土木工程学院 化学工业部基础工程研究检测中心 杜思义
