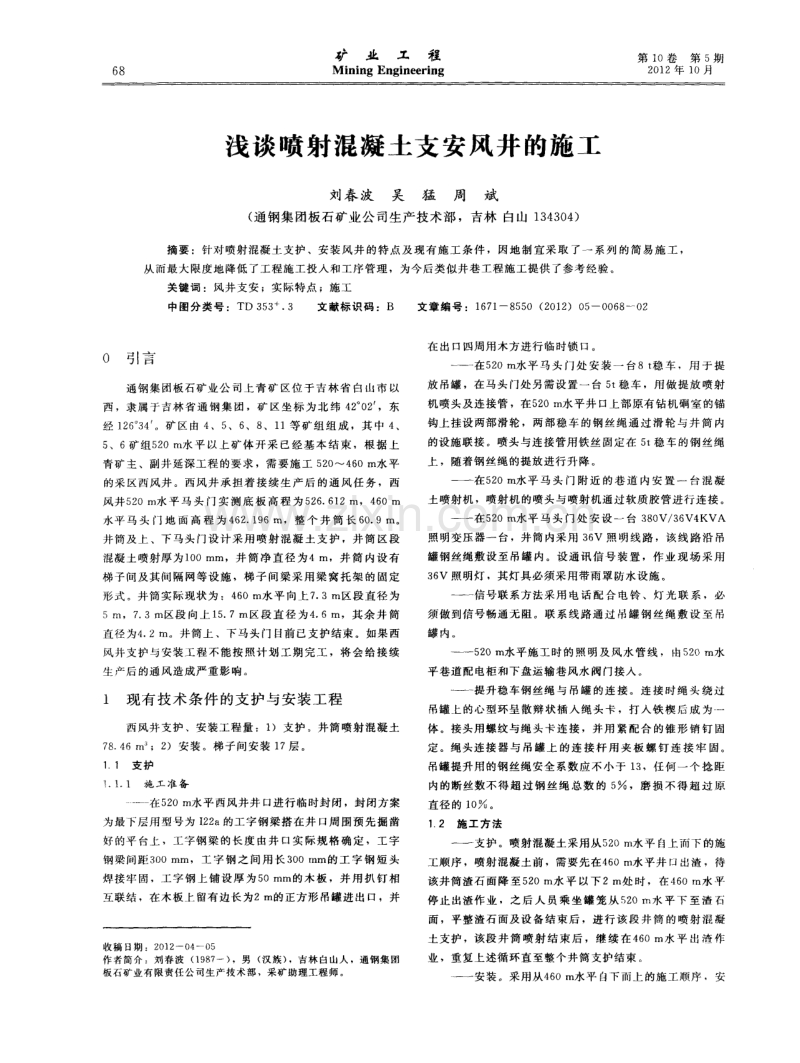

6 8 矿 业 工 程 M i ni n g Eng i n e e r i n g 第 1 O卷第 5 期 2 0 1 2年 1 O月 浅谈 喷射混凝 土支 安风井 的施工 刘春 波 吴猛 周 斌 ( 通钢集 团板 石矿 业公 司生产 技术 部 ，吉 林 白山 1 3 4 3 0 4 ) 摘要 ：针对 喷射 混凝 土支护 、安装 风井的特点 及现有施 工条件 ，因地 制宜采 取 了一 系列 的简易施 工 ， 从而最大限度地 降低 了工程施 工投入和工序管理 ，为今后类似井巷工程 施工提供 了参考经验 。 关键词 ：风井支安 ；实际特点 ；施工 中图分类号 ：TD 3 5 3 3 文献标识码 ：B 文章编号 ：1 6 7 1 8 5 5 0( 2 0 1 2 )0 5 0 0 6 8 0 2 0 引言 通钢集 团板 石矿业公 司上青矿 区位于 吉林省 白 山市 以 西 ，隶属 于吉林 省通 钢集 团，矿 区坐标 为北 纬 4 2 。 O 2 ，东 经 1 2 6 。 3 4 。矿区由 4 、5 、6 、8 、1 1等 矿组组成 ，其 中 4 、 5 、6 矿组5 2 0 m水平 以上矿体 开采 已经基 本结 束，根据 上 青矿 主、副井延深工程的要求 ，需要施 工 5 2 0 4 6 0 m水 平 的采区西风井 。西风 井承担着 接续生 产后 的通风任 务 ，西 风井5 2 0 r n 水平 马头 门实 测底 板 高程 为5 2 6 6 1 2 m，4 6 0 m 水平 马 头 门地 面高 程 为 4 6 2 1 9 6 m，整 个井 筒 长 6 O 9 m。 井 筒及 上、下 马头 门设计采用 喷射混 凝土支 护 ，井简 区段 混凝土 喷射厚为 1 0 0 mm，井筒 净直径 为4 IT I ，井筒 内设 有 梯子 间及其 间隔网等 设施 ，梯子 间梁采用 梁窝托 架 的固定 形式 。井筒实 际现状为 ：4 6 0 m水平 向上7 3 m区段直径 为 5 I I l ，7 3 m区段 向上 1 5 7 m区段直 径 为4 6 m，其 余井 简 直径 为4 2 1T I 。井 筒上 、下 马头 门目前 已支护结束 。如果西 风井 支护与安装工程 不能按 照计划工 期完工 ，将 会给接 续 生 产后 的通 风造成严重影 响 l 现有技术条件 的支护与安装工程 西 风井 支护 、安装工程量 ：1 )支护 井筒喷射混凝 土 7 8 4 6 m 。 ；2 )安装 。梯 子间安装 1 7 层 。 1 1 支 护 1 1 1 施 工 准 备 在 5 2 0 113 水平西风井井 口进行 临时封 闭，封闭方案 为最下层用 型号为 I 2 2 a的工字钢梁搭在井 口周围预先 掘凿 好的平 台上 ，工字钢 梁的长度 由井 口实 际规格 确定 ，工字 钢 梁间距 3 0 0 mm，工 字钢之 间用 长3 0 0 r a m的 工字 钢短 头 焊接牢 固，工字 钢上铺 设厚 为5 O f i l m的木 板 ，并用 扒钉 相 互联结 ，在木板 留有边长为2 m的正方形 吊罐进 出口，并 收稿 日期 ：2 0 1 2 0 4 0 5 作 者简介 ：刘春波 ( 1 9 8 7 一) ，男 ( 汉族) ，吉林白山人 ，通钢集团 板石矿业有限责任公司生 产技术部 ，采矿助理工程师 。 在出口四周用木方进行临时锁 口。 一 在5 2 0 m水平 马头 门处 安装一 台 8 t 稳车 ，用 于提 放 吊罐 ，在马头 门处另需设置一 台 5 t 稳 车 ，用做提放 喷射 机喷 头及连接管 ，在5 2 0 m水平井 口上部原有钻机硐室 的锚 钩上挂设两部滑轮 ，两 部稳车 的钢 丝绳通过 滑轮 与井筒 内 的设施联接 。喷头与连接管用铁丝固定在 5 t 稳车的钢 丝绳 上，随着钢丝绳的提放进行升降 。 一一 在5 2 0 m水 平马 头 门附 近的巷 道 内安 置一 台 混凝 土喷射机 ，喷射机 的喷头与喷射机通过软质胶管进行连接 。 一一 在5 2 0 m水平马 头 门处 安设 一 台 3 8 O V 3 6 V 4 KVA 照明变压 器一 台 ，井筒 内采用 3 6 V照 明线路 ，该线路 沿 吊 罐钢丝绳敷 设至吊罐 内。设通讯 信号装 置 ，作业 现场 采用 3 6 V 照明灯 ，其灯具必须采用带雨罩防水设施 。 一一 信号联 系方法采用 电 话配 合电铃 、灯 光联 系 ，必 须做到信 号畅通无 阻 联系线路通 过 吊罐 钢丝绳 敷设 至 吊 罐内。 5 2 O m水平施 工时的照 明及风水管线 ，由5 2 0 m水 平巷道配 电柜 和下盘运输巷风水 阀门接人 。 提升稳车钢丝绳 与 吊罐 的连接 。连 接时 绳头绕 过 吊罐 上的心型环呈散辩 状插入 绳头卡 ，打 入铁楔 后成 为一 体。接头用螺纹与绳 头卡连接 ，并用 紧配 合 的锥 形销 钉 固 定 。绳头连接 器与 吊罐上 的连 接杆 用夹 板 螺钉连 接 牢 固。 吊罐提升用 的钢丝绳安全 系数应 不小于 1 3 ，任何 一个捻 距 内的断丝数不 得超过 钢丝 绳总数 的 5 ，磨 损不 得超过 原 直径 的 1 O 。 1 2施 工 方 法 支护 。喷射混凝土采用从5 2 0 m水平 自上而下 的施 工顺 序 ，喷射 混凝土前 ，需要先在4 6 0 r n 水平井 口出渣 ，待 该井筒渣石 面降至5 2 0 m水 平 以下2 m处 时 ，在4 6 0 m水 平 停 止出渣作 业 ，之后 人员 乘坐 罐笼从 5 2 0 m水 平下 至渣 石 面 ，平整渣石 面及设 备结束后 ，进 行该段 井筒 的喷射 混凝 土支 护，该段 井筒 喷射 结束 后 ，继续 在4 6 0 m水平 出渣 作 业 ，重复上述循环 直至整个井筒 支护结束 。 一一 安装 。采 用从4 6 0 m 水平 f j 下而上 的施 工顺序 ，安 2 O l 2年第 5 期 刘春波等 浅谈喷射混凝土 支安风井的施工 6 9 装前 由测量人 员在 4 6 0 m水平第 一层梯 子梁 处标 出托架位 置 ，并在现场用铅油标识 ，之后在4 6 0 m水平搭设临时支架 及平 台进 行第 一 层梯 子 间 托架 孔 的 掘凿 工 作 ，凿 孔 采 用 7 6 5 5型凿岩机 ，规格及深度 由托架设 计确定 。凿 孔结束 后 安装人员进行第一层梯 子问托 架 、梁 、梯子 及平 台的安 装 工作 ，在安装结束的第一层 梯子 间平 台上用 木板搭 设 临时 作业平台 ，由测量人员标识 出第二 层梁 托位置 ，重复 以上 循环 ，直至整个井筒安 装结束 。安装 过程 中使用 的材 料从 5 2 0 m水 平 ，通过 罐笼及稳 车吊放至作业 面。之后罐笼在作 业水平停 留并 临时 固定 ，兼做 临时平 台使用 。凿 孑 L 过 程 中 的风水设施采用风水软管沿5 t 稳 车钢丝绳 敷设 。 1 3施 工 为加快施工速度 ，保证 连续 支护 、出渣及 安装 作 业 ，采用 3 个作业组进行作业 ，每个作业组由两名支护工 ， 3名搅拌工 ，两名绞车司机兼作同吊罐 内人员联 系 ，3个作 业组 采取 三班倒作业制 ，每小班工作 8小时 。 施工 过程 中所需 各种 配备 ，由施 工单 位 自行 合理 安排 ，施工现场安全 负责人 由专 职安全 人员负 责安全 及监 护 ，施工前及施工过 程 中，专职 安全人 员必须 在现场 进行 安全 检查 及监 护。 施工 过程 中技术 人员 进 行 现场 跟班 检 查 、指 导 ， 现场交接 班以确保 工程 质量 。 2 安全质量措施 建立健全质量保证体 系 ，配 置专职 质检 人员 ，班 组配备兼职质检员 ，形成 自上而下的质量 检验 体系。 设立西风井支护及 安装领 导小组 ，每班 配一名技 术员主管技术工作 ，实行责任分解 ，强化 工序 验收。 质量管理工作 中，贯彻 执行 工程质 量双 检复合 制 度 ，隐蔽工程检验签证 制度 ，质 量责任 挂牌制 度 ，质量 评 比检查制度 ，质量事故 报告制 度 ，关键 工序把 关制度 ，以 做到质量管理工作规范化 、制度化。 每项工作开 工前 ，要 依据 设计 和规 范要求 ，制定 分 阶段 质量保证计 划 ，并将计 划 目标横 向分解 到各 相关人 员 ，纵 向分解 到班组 及个人 ，实行 质量 指标与 收入 挂钩办 法 ，增加员工 的责任感和保证质量 的 自觉性 。 严格按规程 、规范要 求组 织施 工 ，并经 常应 用统 计技术 分析 实际操 作与标 准之间 的偏 差 ，把握 工序 质量发 展 趋势 ，及 时制定 纠正和预 防措施 ，使质 量事 故消灭 在萌 芽状态 。 加强施工过程 中的质量检 验 ，认真填 写各 种技术 资料 ，完善 质量 记 录 ，对各 分项 工 程实 行 “ 自检 、互 检 、 专检”制度 ，坚持上道工 序不合格 ，不能进行 下道 工序 的 原 则 。 3 施工进度计划与其他类似工程的对 比 施工进度计划 ：根据 主、副井延深 工程 网络计 划 的要 求 ，井筒支护 6 O天 ，井筒安装 6 O天。 目前 ，各矿 山风井掘进 与支安多 数是 采用双 层 吊盘 在 井筒 内进行 支护 与安装 作业 ，采用 上述 的简易施 工 组织 ， 在一定程度上简化 了风井支护 与安装 的工序管 理 ，减少 了 设备和人员 的投入 ，对 于岩石较 稳 固的区域 ，采 用该方 法 进行生产具有一定 的经济和管理价值 。 4 结语 作 为矿 山开拓工程重 要一项 的采 区风 井支护 与安装 工 程施工 ，在整个矿 山基建投 资的 比重 是 比较 大 的，同时该 项 工程 的工期较 长，根 据不 同矿 山的施工 技术 力量和 现场 条 件 ，分别具有不 同的施工难 度 ，如何根 据 自身的施 工条 件 尽最大可能的减少施工 工序 和管理 ，从而加快工程 进度 ， 减 少设 备和人员及成 本的投入 是非 常必要 的。 参考文献 ： E 1 3 徐小荷主编 采矿手册 E ll 王青主编 采矿学 Co ns t r u c t i o n o f s ho t c r e t e - s u pp o r t e d v e nt i l a t i o n s ha f t LI U Chu n - b o， W U M e n g， ZHOU Bi n ( B a n s h i Mi n i n g Co mp a n y o f To n g h u a I r o n & S t e e l Gr o u p Co r p o r a t i o n，Ba i s h a n 1 3 4 3 0 4，C h i n a ) Ab s t r a c t ： Ac c o r d i n g t O p r o p e r t i e s o f s h o t c r e t e - s u p p o r t e d v e n t i l a t i o n s h a f t a n d t o a c t u a l s i t e c o n d i t i o n s ， a s e r i e s o f s i mp l e m e t ho ds f o r c ons t r u c t i on of s u c h s h a f t a r e a d op t e d， whi c h b r i ngs c o ns t r uc t i o n c O S t r e duc t i o n a n d ma na ge me n t s i mpl i c i t y Ke y wo r d s： c ons t r uc t i o n a n d s up p or t of v e nt i l a t i o n s ha f t ；ac t u a l p r op er t y；c a r r y out of c o ns t r uc t i o n
