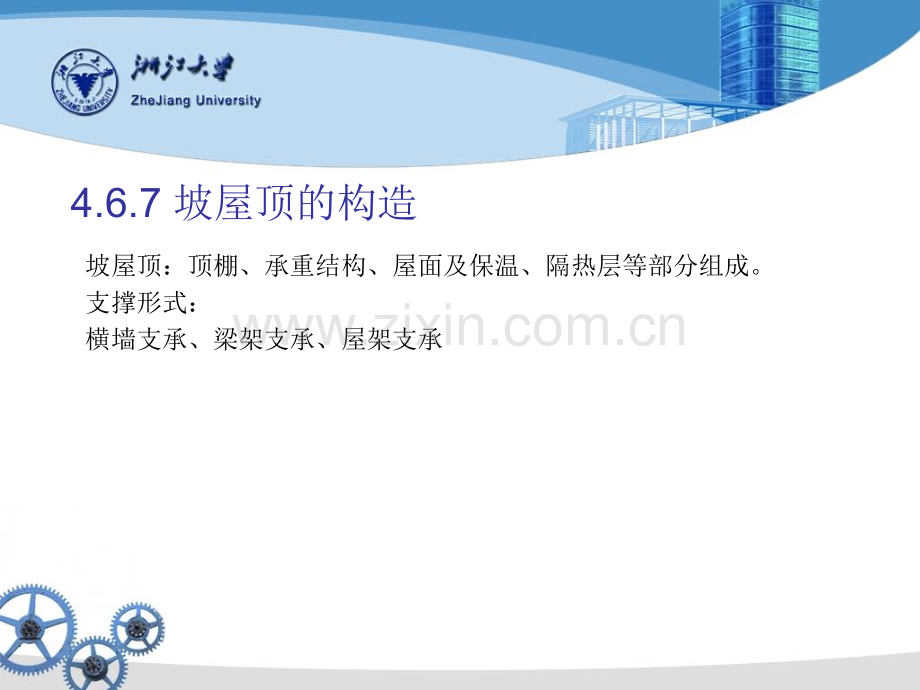

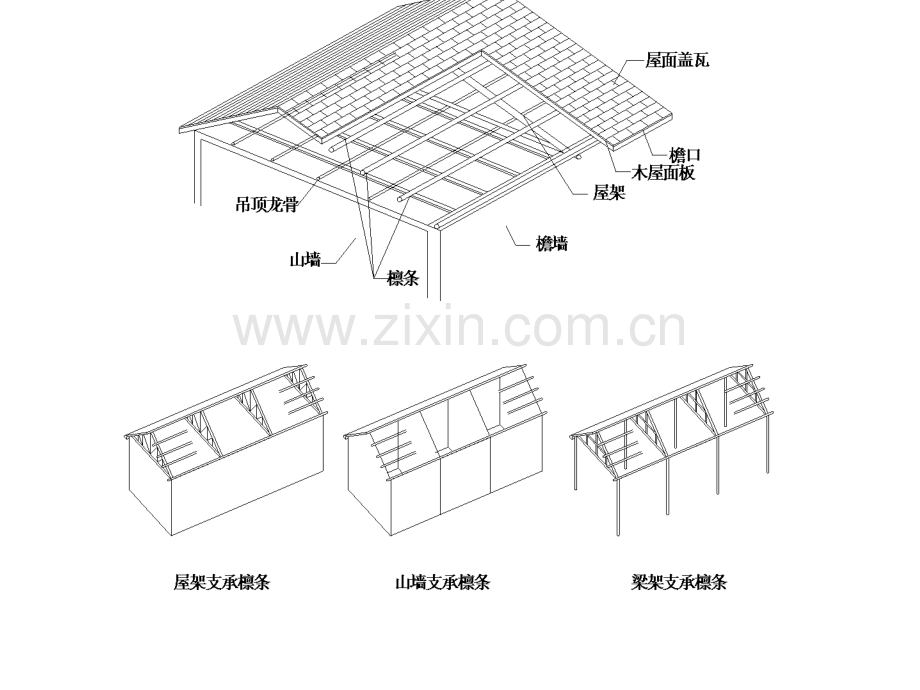

坡屋顶：顶棚、承重结构、屋面及保温、隔热层等部分组成。支撑形式：横墙支承、梁架支承、屋架支承4.6.7 坡屋顶的构造2.坡屋顶的排水 以排为主，以堵为辅 排水坡度大于1:10 在基层上覆盖各种瓦材，利用瓦材相互搭接的方式来防止雨水的渗漏。3.钢筋混凝土结构坡屋顶 民建采用梁板结构体系 厂房建筑采用珩架结构体系（1）做法 挂瓦、贴瓦、窝瓦（2）细部构造4.坡屋顶的保温5.坡屋顶的隔热4.6.8 曲面屋顶的构造1.曲面屋顶的特点 结构形式独特、内力分布均匀造型美观新颖 大跨度、大空间、造型有特殊要求2.屋顶的结构形式 采用空间结构体系为主（1）网架结构：平面网架和空间网架 跨度可达30m60m，甚至60m以上（2）折板结构 折叠的薄板：平行折板和复式折板 截面有V形和梯形。板厚一般为50100，跨度为640m。（3）壳体（薄的曲面）：球面壳、圆柱壳、双曲扇壳 特征：一、曲面的，二、刚性的（4）悬索：钢索网、边缘构件和下部支撑构件（5）膜结构：以最轻、最省的预张力结构为主。最科学的结构创造最美的建筑形态。拉张式、骨架式、充气式4.6.9 采光屋顶的构造采光顶是指屋面材料采用玻璃等透光材料。1.设计要求：防水、排水（硅酮密封胶填缝）安全性：最内侧使用一层安全玻璃防结露：适合的玻璃品种，排除冷凝水，提高内表温度防眩光：适合的玻璃品种，加折光片顶棚2.采光顶的种类和构造单体玻璃采光顶复合群体采光顶
