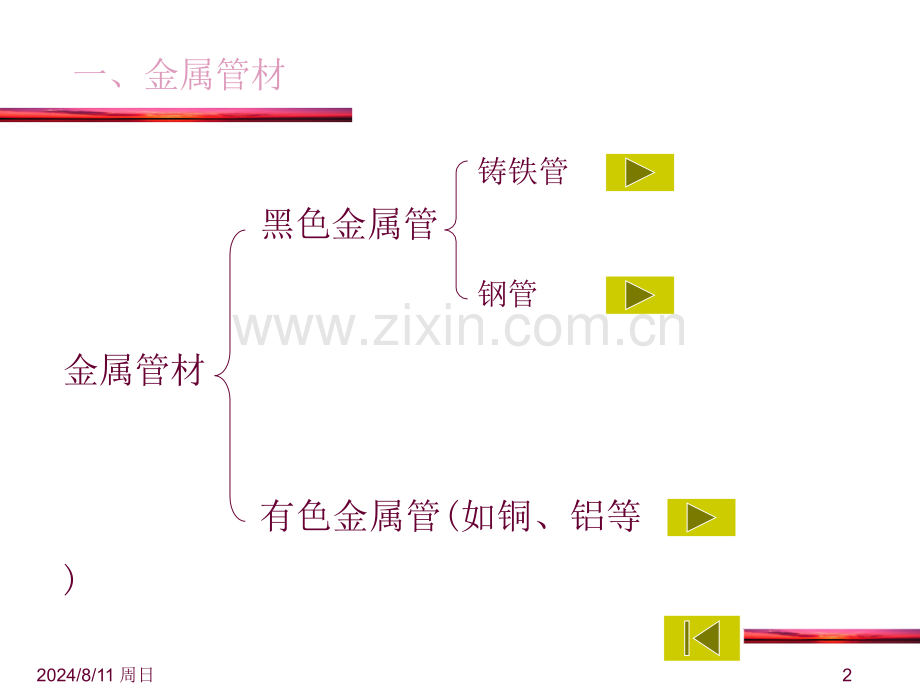

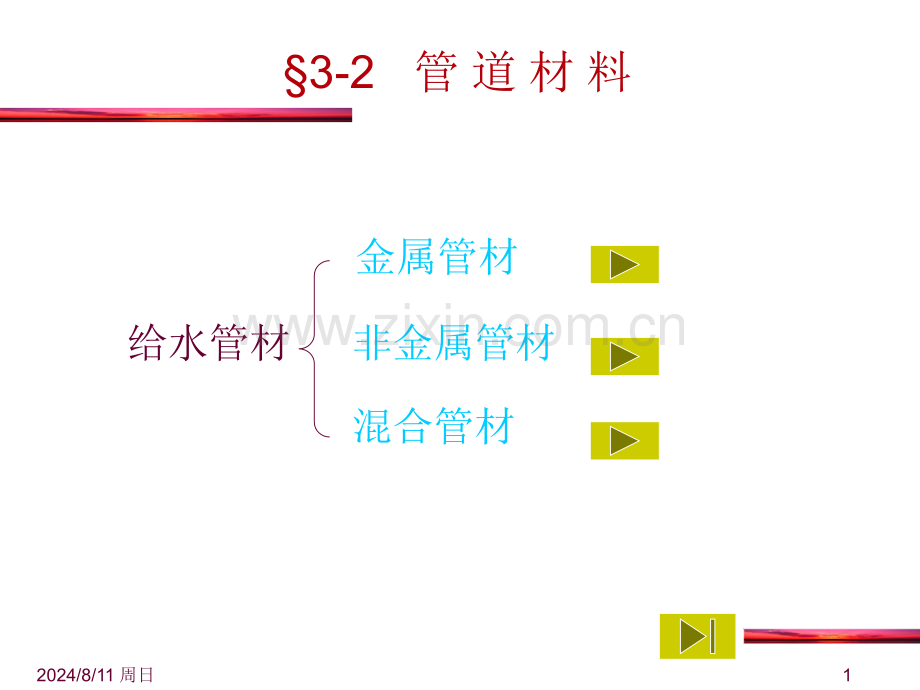

2024/8/11 周日13-2 管道材料 金属管材 给水管材 非金属管材 混合管材2024/8/11 周日2一、金属管材 黑色金属管金属管材 有色金属管(如铜、铝等)铸铁管钢管2024/8/11 周日3 1.铸铁管 铸铁管有较强耐腐蚀性、价格低、经久耐用、连接方便，适合于埋设于地下，但其缺点是质脆、不耐振动、重量大。球墨铸铁管管件2024/8/11 周日4接口有承插连接和法兰连接两种，如图21所示。图21铸铁管接口方法(a)承插连接(b)异形橡胶圈承插连接(c)法兰连接(a)(b)(c)2024/8/11 周日5法兰连接承插连接2024/8/11 周日62.钢管直缝焊镀锌钢管(白铁管)焊接钢管螺旋卷焊非镀锌钢管（黑铁管）无缝钢管直缝焊接钢管钢管2024/8/11 周日7螺旋缝电焊钢管无缝钢管镀锌钢管2024/8/11 周日8接口有螺纹连接（丝扣连接）、法兰连接和焊接三种。钢管强度高、耐振动、重量较轻、长度大接头少，管壁光滑，水力条件好；但耐腐性差，易生锈蚀，造价较高。2024/8/11 周日9 3.铜管 铜管具有极强的耐腐性、传热性，且韧性好、重量轻、管壁光滑、水力性质好，接口多用焊接，快速方便，但价格较高，管径较小。目前，在高级建筑物中的热水管有使用铜管的，其他场合使用较少。2024/8/11 周日10二、非金属管材 钢筋混凝土管、无筋混凝土管 石棉水泥管非金属管材 塑料管 玻璃钢复合管2024/8/11 周日11l 钢筋混凝土管、无筋混凝土管这种管材用于给水管道有较好的抗渗性和耐久性，适于埋地敷设。管径较大，用承插接口或套环连接，接装方便，价格较低，但重量大、质脆，搬运较不方便。2024/8/11 周日12l 石棉水泥管石棉水泥管一般用于埋地敷设管，表面光滑，重量较轻，耐腐耐久性好，易加工，绝缘性能强，但质脆，一般用套环及橡胶圈接口或石棉水泥接口。2024/8/11 周日13 l 塑料管低塑性聚氯乙烯(PVC-U)；氯化聚氯乙烯(PVC-C)；中密度(MDPE)聚乙烯(PE)高密度(HDPE)交联聚乙烯(PEX)；聚丁烯(PB)；丙烯腈丁二烯-苯乙烯共聚物(ABS)；改性聚丙烯(PP-R)。2024/8/11 周日14耐腐蚀、不结垢；耐高温（耐腐蚀、不结垢；耐高温（9595）、高压；）、高压；质量轻、安装方便、导热系数小；质量轻、安装方便、导热系数小；外形美观、内外壁光滑；寿命长：可达外形美观、内外壁光滑；寿命长：可达5050年以上年以上。塑料管塑料管PP-RPP-R 2024/8/11 周日15 耐腐蚀、不结垢；质量轻；耐腐蚀、不结垢；质量轻；外形美观、内外壁光滑；外形美观、内外壁光滑；螺纹连接；螺纹连接；使用寿命长：使用寿命长：可达可达5050年以上。年以上。塑料管塑料管PE 2024/8/11 周日16塑料管塑料管PVCC PVC-CPVC-C管道最高耐温可达管道最高耐温可达9595耐老化和抗紫外线性能和耐耐老化和抗紫外线性能和耐化学腐蚀性能好；化学腐蚀性能好；较高的冲击性强度和韧性；较高的冲击性强度和韧性；适用化工、高温、腐蚀介质适用化工、高温、腐蚀介质输送热水、温水等场合输送热水、温水等场合 2024/8/11 周日17塑料管塑料管聚丁烯聚丁烯（PB）在在9595下可以长期使用，下可以长期使用，最高使用温度可达最高使用温度可达110110，耐环境应力开裂性，材质耐环境应力开裂性，材质轻、柔韧、抗冲击性好，轻、柔韧、抗冲击性好，可以用于冷热水系统可以用于冷热水系统2024/8/11 周日18塑料管具有较强的耐腐性，表面光滑、重量轻、加工方便，可以粘接、焊接。但耐热性较差，受紫外线照射易老化。热熔焊机2024/8/11 周日192024/8/11 周日20塑料管塑料管综合指标综合指标2024/8/11 周日21塑料管塑料管类型类型输送输送冷水冷水输送输送冷热水冷热水聚氯乙烯聚氯乙烯PVCU工程工程塑料管塑料管ABS氯化聚氯化聚氯乙烯氯乙烯PVCC聚乙烯聚乙烯PE交联交联聚乙烯聚乙烯PEX管管改性改性聚丙烯聚丙烯PPR聚丁烯聚丁烯PB2024/8/11 周日22 l 玻璃钢复合管是一种新管道材料，是用玻璃丝布以环氧树脂分层粘合制成的，具有耐腐、耐压、质轻及表面光滑等优点，管径较大，可代替传统的给水铸铁管。接口用套环，施工方便，价格较铸铁管便宜，是一种很前途的给水管材料。2024/8/11 周日232024/8/11 周日24三、混合管材交联聚乙烯夹铝混合式压力管(PEX-AL-PEX)高密度聚乙烯夹铝混合式压力管(HDPE-AL-HDPE)钢塑复合管混合管材铝塑复合管 铜塑复合管2024/8/11 周日25l 钢塑复合管 是以高密度聚乙烯(HDPE)或交联聚乙烯(PEX)为内、外层，中间为对接焊钢管，各层之间采用热熔胶紧密粘接的新型绿色管材。HDPE/PEX粘合剂钢管粘合剂HDPE/PEX塑料层粘接层薄壁不锈钢层2024/8/11 周日26 l 铝塑复合管 选用对焊加工工艺采用物理复合和化学复合的方法，将聚乙烯处于高温熔融状态。铝管处于加热状态，在铝和聚乙烯之间再加入一层粘合剂，形成聚乙烯-粘合剂-铝-粘合剂-聚乙烯五层结构。五层材料通过高温、高压融合成一体，就形成铝塑复合管。聚乙烯(PE)粘合剂铝管粘合剂聚乙烯(PE)2024/8/11 周日27 l 铜塑复合管 铜塑复合管是新型管材,其外层为硬质塑料,内层为铜管。铜塑复合管结合了铜管和塑料管的优点，具有良好的耐腐性和保温性，接口采用铜质管件，连接方便、快速，但价格较高。目前多用于室内热水供应管道。2024/8/11 周日28一、管道配件 (1)管箍：连接两根等径的直管，又称“内丝”。3-3 管道配件及附属设备 (2)异径管箍：俗称“大小头”，它连接两根异径的直管。2024/8/11 周日29 (3)活接头：俗称“由任”，它安装在阀门附近或需经常拆卸的管道上。(4)对丝：用来连接两个距离很近的配件，又称“内管箍”。(5)补心：又称为“内外丝”，用于管径变化的连接处。2024/8/11 周日30 (6)丝堵：又称“管塞”，用来堵塞管件的一端，或堵塞管道的预留口。(7)弯头：包括45和90弯头，用来改变管道的方向。2024/8/11 周日31 (8)三通：包括等径三通和异径三通，用于管道的分支和汇合处。(9)四通：包括等径四通和异径四通，用于管道的十字形分支处。2024/8/11 周日32二、控制及调节配件 建筑给水系统中用来调节水量、水压，控制水流方向，以及关断水流，便于管道、仪表和设备检修的各类阀门。2024/8/11 周日331.截止阀：关闭严密，但水流阻力较大。常应用于DN50以下的管道中。常用的阀门有：2024/8/11 周日342.闸阀：水流阻力小，但水中有杂质时易磨损阀座造成漏水。常应用于DN50以上的管道中；2024/8/11 周日353.蝶阀：阀板在90翻转范围内可调节水流和关闭作用，启闭方便，结构紧凑，体积小。2024/8/11 周日362024/8/11 周日374.止回阀：阻止管道中的水流反向流动。按结构不同来分，有旋启式和升降式。消声止回阀旋启式止回阀2024/8/11 周日385.浮球阀：运用杠杆及浮力原理，当水位下降，浮球带动阀杆一端随之下降，阀芯离开密封面，阀门即开启供水；反之，阀门即关闭。2024/8/11 周日396.安全阀：避免管网、用具或密闭水箱发生超压破坏。有弹簧式和杠杆式。2024/8/11 周日40三、配水配件 各种器具上配有放水、盥洗、淋浴及冷热水混合用多种水龙头。此种龙头多数经常使用，要求耐久美观，一般用铜材制造，表面镀铬，可长期使用。2024/8/11 周日41球形阀式配水龙头：一般装在洗涤盆、污水盆、盥洗槽等卫生器具上，水流通过时，因改变方向，阻力较大。2024/8/11 周日42旋塞式配水龙头：旋转90即可完全开启，水流直线通过，阻力较小，在短时间里可获得较大流量，使用压力宜在1个大气压左右，适用于洗衣房、开水间等用水设备上，其缺点是启闭迅速易引起水锤。2024/8/11 周日43普通洗脸盆水龙头：单放水型(单供冷水或热水)2024/8/11 周日44混合水龙头1：双手柄水龙头（浴盆、洗脸盆)2024/8/11 周日45混合水龙头2：单手柄水龙头（浴盆、洗脸盆）2024/8/11 周日46自动水龙头：利用光电元件控制启闭。节水、节能且无接触操作，清洁卫生。2024/8/11 周日47 四、仪表设备 测量水量的有：测量压力的有：测量温度的有：测量水位的有：孔板 水表压力表温度表水位计真空表文氏表电磁水表安装在水泵的进出水管上和压力容器、热水设备上，用来监测设备的运行情况。用于量测水量比较大的场合用于量测水量比较小的场合 水表2024/8/11 周日48水表的选型 构造1.水表类型选择流速式水表螺翼式水表(DN50mm)湿式干式旋翼式水表(DN50mm)2024/8/11 周日49水的介质特性清洁水海水水质冷水(040C)热水(090C)水温水压2024/8/11 周日502-3 卫生器具2024/8/11 周日512-3 卫生器具n便溺用洁具大(小)便器大(小)便槽n盥洗沐浴洁具洗脸盆浴盆淋浴n配件2024/8/11 周日52n丹丽(dynasty)分体坐厕适合距墙305mm底出水装置。节水型设计，冲水量6升。颜色：骨、白相连式坐便器 closed coupled toilet2024/8/11 周日53 陶瓷相连式坐厕，适合距墙300mm的底出水装置,清洗效果特别优异,冲水量约6升,坐便器 toilet2024/8/11 周日54坐便器 toilet2024/8/11 周日55坐便器 toilet2024/8/11 周日56 适合距墙305mm底出水装置,喷射虹吸式冲水方式，清洗效果优异。连体坐便器 one piece toilet2024/8/11 周日57陶瓷蹲厕规格：610*460mm颜色：白、骨蹲便器 squat toilet2024/8/11 周日58蹲便器 squat toilet2024/8/11 周日59 陶瓷挂墙小便器，仿美式硬派风格设计，出水口采用胶圈密封，安装方便，冲洗采用瀑布式水流，功能优良。挂式小便器 wallhung urinal2024/8/11 周日60挂式小便器2024/8/11 周日61挂式小便器2024/8/11 周日62n规格：1000X390 x360mm；n立式小便器又称落地小便器，用于标准高的建筑。立式小便器2024/8/11 周日63立式小便器2024/8/11 周日64n 陶瓷挂墙式长脚柱（或半柱）洗面盆，备有防止水溢出之围边，能适合单孔或四寸、八寸之龙头。n 规格：545*440mm。洗脸盆 washbasin2024/8/11 周日65洗脸盆（half-）pedestal washbasin2024/8/11 周日66洗脸盆（half-）pedestal washbasin2024/8/11 周日67洗脸盆countertop（undercounter）washbasin规格：550*465mm；n重量：7.5kg2024/8/11 周日68洗脸盆countertop（undercounter）washbasi2024/8/11 周日69n1720 x860 x620mm浴缸 bathtub2024/8/11 周日701800 x 1090 x 740 mm浴缸 bathtub2024/8/11 周日711500 x760 x560 mm浴缸 bathtub2024/8/11 周日721600 x 800 x 590 mm浴缸 bathtub2024/8/11 周日73浴缸 bathtub2024/8/11 周日74n陶瓷皂盅(肥皂盒)soap holdern规格：160*110mm配件bathroom accessories2024/8/11 周日75n陶瓷纸盅(盒)ceramic paper holdern规格：165*165mm配件bathroom accessories2024/8/11 周日76配件bathroom accessoriesn地漏排除地面上的积水规格：D50、D75、D100，一般采用D50。2024/8/11 周日77配件bathroom accessoriesn存水弯防止排水管网中的臭气、有害气体或可燃气体通过卫生洁具排入室内。每个器具上均应装设。P弯S弯2024/8/11 周日78n人体工程学的基本知识考虑人体结构、功能、行为的尺度特点，满足人的生理、心理需要。n卫生洁具的布置原则满足最小间距要求；根据气候条件、建筑标准、功能要求确定；考虑排水立管的位置。n卫生洁具的布置示例卫生器具的布置2024/8/11 周日79卫生器具的布置2024/8/11 周日80n坐便器到对面墙面的净距离 400mmn便器中心线距边墙距离 380mmn便器中心线距洗脸盆边缘 350mmn洗脸盆与便器或浴盆对放时，净距760n洗脸盆边缘至对墙净距 460mmn洗脸盆上部与镜子的底部间距为200mm卫生器具的布置2024/8/11 周日81卫生器具的布置2024/8/11 周日82卫生器具的布置2024/8/11 周日83卫生器具的布置
