建筑设计防火要点.pptx

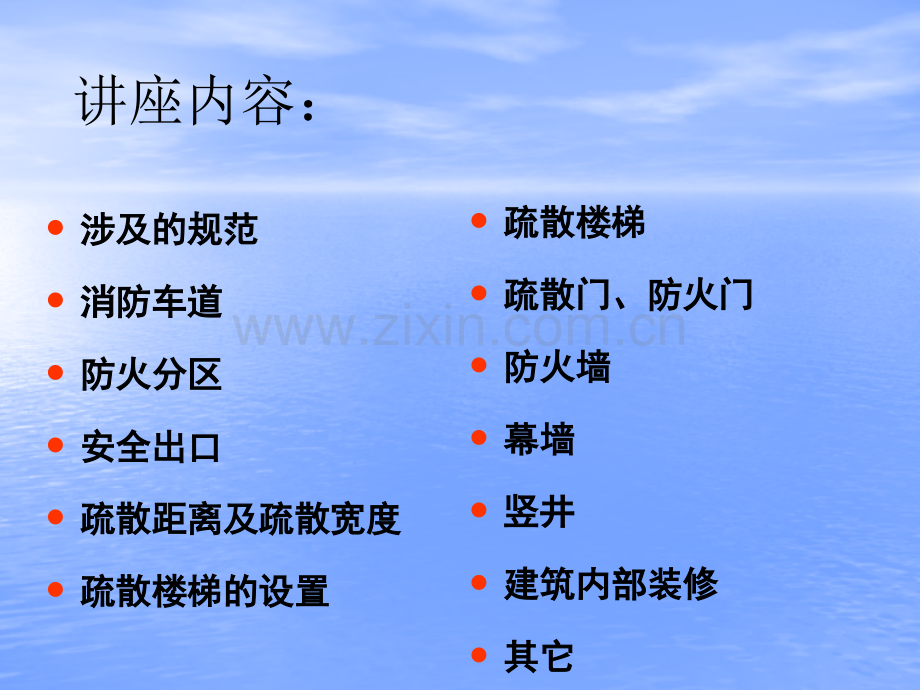

讲座内容：消防车道消防车道防火分区防火分区安全出口安全出口疏散楼梯的设置疏散楼梯的设置疏散距离及疏散宽度疏散距离及疏散宽度疏散楼梯疏散楼梯疏散门、防火门疏散门、防火门防火墙防火墙幕墙幕墙建筑内部装修建筑内部装修竖井竖井其它其它涉及的规范涉及的规范 一、涉及的规范：建筑设计防火规范建筑设计防火规范 GB50016-2006 GB50016-2006 （以下简称为建规）高层民用建筑设计防火规范高层民用建筑设计防火规范 GB50045-95 GB50045-95（20052005年版）年版）（以下简称为高规）建筑内部装修设计防火规范建筑内部装修设计防火规范 GB50222-95 1999 GB50222-95 1999年、年、20012001年局部修订条文年局部修订条文 二、消防车道高规第4.3.1条规定：高层建筑的周围，应设环形消防车道。当设环形车道有困难时，高层建筑的周围，应设环形消防车道。当设环形车道有困难时，可沿高层建筑的两个长边设置消防车道，当建筑的沿街长度超可沿高层建筑的两个长边设置消防车道，当建筑的沿街长度超过过150m150m或总长度超过或总长度超过220m220m时，应在适中位置设置穿过建筑的消时，应在适中位置设置穿过建筑的消防车道。防车道。（图示）（图示）建规第6.0.1条规定：街区内的道路应考虑消防车的通行，其道路中心线间的距离不街区内的道路应考虑消防车的通行，其道路中心线间的距离不宜大于宜大于160m160m。当建筑物沿街道部分的长度大于。当建筑物沿街道部分的长度大于150m 150m 或总长度大或总长度大于于220m 220m 时，应设置穿过建筑物的消防车道。当确有困难时，应时，应设置穿过建筑物的消防车道。当确有困难时，应设置环形消防车道。设置环形消防车道。（图示）（图示）三、防火分区建筑物内设置中庭时，应按上下连通层叠加计算防火分区面积；建筑物内设置中庭时，应按上下连通层叠加计算防火分区面积；超过一个防火分区最大允许建筑面积时，应符合：超过一个防火分区最大允许建筑面积时，应符合：1.1.房间与中庭相通的开口部位应设置能自动关闭的甲级防火门窗房间与中庭相通的开口部位应设置能自动关闭的甲级防火门窗（高规规定为乙级）；2.2.与中庭相通的过厅、通道等处应设置甲级防火门与中庭相通的过厅、通道等处应设置甲级防火门（高规规定为乙级）或防火卷帘；或防火卷帘；3.3.中庭应设置排烟设施中庭应设置排烟设施（高规规定每层回廊设有自动喷水灭火系统及火灾自动报警系统）。（图示）（图示）建规第5.1.9、5.1.10条及高规第5.1.4、5.1.5条规定：建筑物内设置自动扶梯、敞开楼梯等上下层相连通的开口时应建筑物内设置自动扶梯、敞开楼梯等上下层相连通的开口时应按上下连通层叠加计算防火分区面积。按上下连通层叠加计算防火分区面积。四、安全出口建规第5.3.1、5.3.2、5.3.8、5.3.12条规定：公共建筑内的每个防火分区、一个防火分区的每个楼层，其安公共建筑内的每个防火分区、一个防火分区的每个楼层，其安全出口不应少于全出口不应少于2 2个。个。公共建筑和通廊式非住宅类居住建筑中各房间疏散门不应少于公共建筑和通廊式非住宅类居住建筑中各房间疏散门不应少于 2 2个。个。地下、半地下建筑（室）每个防火分区的安全出口不应少于地下、半地下建筑（室）每个防火分区的安全出口不应少于2 2个。个。当有当有2 2个或个或2 2个以上防火分区相邻布置时，每个防火分区可利用个以上防火分区相邻布置时，每个防火分区可利用防火墙上防火墙上1 1个通向相邻防火分区的防火门作为第二安全出口，但个通向相邻防火分区的防火门作为第二安全出口，但必须有必须有1 1个直通室外的安全出口。个直通室外的安全出口。安全出口应分散布置，其相邻安全出口应分散布置，其相邻2 2个安全出口、疏散门最近边缘之个安全出口、疏散门最近边缘之间的水平距离不应小于间的水平距离不应小于5m5m。（图示）（图示）建规第5.3.2、5.3.4条规定：设一个安全出口或疏散楼梯时应符合第设一个安全出口或疏散楼梯时应符合第5.3.25.3.2条规定的条规定的3 3个条件。个条件。（对于一、二级耐火等级的公共建筑：最多层数3层、每 层最大建筑面积500、第二层和第三层的人数之和不超过100人）一、二级耐火等级的公共建筑，当设置不少于一、二级耐火等级的公共建筑，当设置不少于2 2部疏散楼梯、顶部疏散楼梯、顶部局部升高部位不超过部局部升高部位不超过2 2层、人数之和不超过层、人数之和不超过5050人、每层建筑面人、每层建筑面积小于等于积小于等于200200时，该局部高出部位可设置时，该局部高出部位可设置1 1部与下部主体建部与下部主体建筑楼梯间直接连通的疏散楼梯，但至少应另外设置筑楼梯间直接连通的疏散楼梯，但至少应另外设置1 1个直通主体个直通主体建筑上人屋面建筑上人屋面（符合人员安全疏散要求）的安全出口。的安全出口。（图示）（图示）高规第6.1.1条规定：高层建筑每个防火分区的安全出口不应少于两个。十八层及十高层建筑每个防火分区的安全出口不应少于两个。十八层及十八层以下，每层不超过八层以下，每层不超过8 8户、建筑面积不超过户、建筑面积不超过650 650 ，且设有，且设有一座防烟楼梯间和消防电梯的塔式住宅可设一个安全出口；十一座防烟楼梯间和消防电梯的塔式住宅可设一个安全出口；十八层及十八层以下八层及十八层以下(按住宅建筑规范住宅单元任一层建筑面积小于等于 650 ，或10层以下任一套房的户门至全出口的距离小于等 于15m、10-18层为10m)每个单元设有一座通向屋顶的疏散楼梯，每个单元设有一座通向屋顶的疏散楼梯，单元之间的楼梯通过屋顶连通，单元与单元之间设有防火墙，单元之间的楼梯通过屋顶连通，单元与单元之间设有防火墙，且户门为甲级防火门，窗间墙宽度、窗槛墙高度大于且户门为甲级防火门，窗间墙宽度、窗槛墙高度大于1.2m1.2m且为且为不燃烧体墙的单元式住宅可设一个安全出口不燃烧体墙的单元式住宅可设一个安全出口。（19层及19层以上的住宅建筑应执行住宅建筑规范不应少于2个安全出口）除地下室外，公共建筑相邻两个防火分区之间的防火墙上有防除地下室外，公共建筑相邻两个防火分区之间的防火墙上有防火门连通，且建筑面积之和不超过表火门连通，且建筑面积之和不超过表6.1.16.1.1（一类建筑两个防火分区建筑面积之和为1400 ，二类建筑两个防火分区建筑面积之和为2100 ）规定时，可设一个安全出口规定时，可设一个安全出口。（相邻两个防火分区设有自动喷水灭火系统时，建筑面积之和仍应符合此规定）五、疏散距离及疏散宽度建规第5.3.13、5.3.17条规定：直接通向疏散走道的房间疏散门至最近安全出口的距离应符合直接通向疏散走道的房间疏散门至最近安全出口的距离应符合表表5.1.135.1.13规定；规定；直接通向疏散走道的房间疏散门至最近非封闭楼梯间的距离，直接通向疏散走道的房间疏散门至最近非封闭楼梯间的距离，当房间位于两个楼梯间之间时，应按表当房间位于两个楼梯间之间时，应按表5.3.135.3.13的规定减少的规定减少5m5m，位于袋形走道两侧或尽端时，应按表位于袋形走道两侧或尽端时，应按表5.3.135.3.13的规定减少的规定减少2m2m；（举例图表）（举例图表）楼梯间的首层应设置直通室外的安全出口或在首层采用扩大封楼梯间的首层应设置直通室外的安全出口或在首层采用扩大封闭楼梯间，当层数不超过闭楼梯间，当层数不超过4 4层时，直通室外的安全出口客设置在层时，直通室外的安全出口客设置在离楼梯间小于等于离楼梯间小于等于15m15m处；处；商店的疏散人数应按每层营业厅建筑面积乘以面积折算值商店的疏散人数应按每层营业厅建筑面积乘以面积折算值（地上商店宜为5070;地下商店不应小于70 ），再乘以疏散，再乘以疏散人数换算系数（按表人数换算系数（按表5.3.17-25.3.17-2）计算确定；）计算确定；六、疏散楼梯的设置建规第5.3.5、5.3.11、5.4.6条规定：医院、疗养院的病房楼、旅馆、超过医院、疗养院的病房楼、旅馆、超过2 2层的商店等人员密集的公层的商店等人员密集的公共建筑、设置有歌舞娱乐放映游艺场所且超过共建筑、设置有歌舞娱乐放映游艺场所且超过2 2层的建筑、超过层的建筑、超过5 5层的其它公共建筑的疏散楼梯应采用封闭楼梯间层的其它公共建筑的疏散楼梯应采用封闭楼梯间（包括首层扩大封闭楼梯间）或室外疏散楼梯；或室外疏散楼梯；当住宅中的电梯井与疏散楼梯相邻布置时，应设置封闭楼梯间；当户门采用乙级防火门时，可不设。当电梯直通住宅楼层下部的汽车库时，应设置电梯厅并采用防火分隔措施。（提示：耐火极限不低于2.00h的隔墙、乙级防火门）（图示）（图示）住宅与其它功能空间处于同一建筑内时，住宅部分与非住宅部分之间应采用不开设门窗洞口的耐火极限不低于1.50h的不燃烧体楼板和不低于2.00h的不燃烧体隔墙与居住部分完全分隔，居住部分的安全出口和疏散楼梯应独立设置。建规第7.4.4条以及高规第6.2.8条规定：地下室、半地下室的楼梯间，在首层应采用耐火极限不低于地下室、半地下室的楼梯间，在首层应采用耐火极限不低于2.00h2.00h的不燃烧体隔墙与其它部位隔开并直通室外，必须设门时，的不燃烧体隔墙与其它部位隔开并直通室外，必须设门时，应设乙级防火门。当必须与地上共用楼梯间时，在首层应采用应设乙级防火门。当必须与地上共用楼梯间时，在首层应采用耐火极限不低于耐火极限不低于2.00h2.00h的不燃烧体隔墙和乙级防火门将地下、半的不燃烧体隔墙和乙级防火门将地下、半地下部分与地上部分的连通部位地下部分与地上部分的连通部位（首层与地下或半地下层的出入口处）完全隔开并有明显标志。完全隔开并有明显标志。（案例）（案例）（图示）（图示）七、疏散楼梯建规第7.4.1、7.4.2、7.4.3条规定：高规第6.2.1、6.2.2、6.2.3条规定：应天然采光、自然通风，并宜靠外墙设置。应天然采光、自然通风，并宜靠外墙设置。当封闭楼梯间不能天然采光和自然通风时，应按防烟楼梯间设当封闭楼梯间不能天然采光和自然通风时，应按防烟楼梯间设置。置。封闭楼梯间的首层可将走道和门厅等包括在楼梯间内，形成扩封闭楼梯间的首层可将走道和门厅等包括在楼梯间内，形成扩大的封闭楼梯间，但应采用乙级防火门等措施与其它走道和房大的封闭楼梯间，但应采用乙级防火门等措施与其它走道和房间隔开。间隔开。（案例案例1 1）除封闭楼梯间的门外，楼梯间的内墙上不应开设其它门窗洞口。除封闭楼梯间的门外，楼梯间的内墙上不应开设其它门窗洞口。通向封闭楼梯间的门应采用向疏散方向开启的乙级防火门，通向封闭楼梯间的门应采用向疏散方向开启的乙级防火门，除人员密集的公共建筑、高层建筑外，其它建筑可采用双向弹簧门。防烟楼梯间入口处应设置防烟前室，开敞式阳台或凹廊。防烟楼梯间入口处应设置防烟前室，开敞式阳台或凹廊。防烟前室可与消防电梯前室合用。前室的使用面积：公共建筑防烟前室可与消防电梯前室合用。前室的使用面积：公共建筑不应小于不应小于6.06.0，居住建筑不应小于，居住建筑不应小于4.54.5；合用前室的使用面；合用前室的使用面积：公共建筑不应小于积：公共建筑不应小于10.010.0，居住建筑不应小于，居住建筑不应小于6.06.0。通向防烟楼梯间前室和楼梯间的门应采用向疏散方向开启的乙通向防烟楼梯间前室和楼梯间的门应采用向疏散方向开启的乙级防火门。级防火门。防烟楼梯间及其前室的内墙上不应开设其它门窗洞口防烟楼梯间及其前室的内墙上不应开设其它门窗洞口（住宅楼梯间前室除外）。楼梯间的首层可将走道和门厅包括在楼梯间前室内，形成扩大楼梯间的首层可将走道和门厅包括在楼梯间前室内，形成扩大的防烟前室，但应采用乙级防火门等措施与其它走道和房间隔的防烟前室，但应采用乙级防火门等措施与其它走道和房间隔开。开。（图示）（图示）八、疏散门、防火门建规第7.4.12、7.5.2条规定：高规第6.1.16、5.4.3条规定：疏散用门应向疏散方向开启，不应采用推拉门、卷帘门、吊门、疏散用门应向疏散方向开启，不应采用推拉门、卷帘门、吊门、转门。转门。设置在变形缝附近时，防火门开启后其门扇不应跨越变形缝，设置在变形缝附近时，防火门开启后其门扇不应跨越变形缝，并应设置在楼层较多的一侧。并应设置在楼层较多的一侧。九、防火墙建规第7.1.3、7.1.4、7.1.5条规定：高规第5.2.1、5.2.2、5.2.3条规定：防火墙内转角两侧墙上的门窗洞口之间最近边缘的水平距离不防火墙内转角两侧墙上的门窗洞口之间最近边缘的水平距离不应小于应小于4m4m或采取防火设施。或采取防火设施。（设乙级防火门窗）防火墙上开设门窗洞口时，应设固定的或火灾时能自动关闭的防火墙上开设门窗洞口时，应设固定的或火灾时能自动关闭的甲级防火门窗。甲级防火门窗。（图示）（图示）紧靠防火墙两侧的门窗洞口之间最近边缘的水平距离不应小于紧靠防火墙两侧的门窗洞口之间最近边缘的水平距离不应小于2m2m或采取防火措施。或采取防火措施。（设乙级防火门窗）十、幕墙建规第7.2.7条规定：高规第3.0.8条规定：窗槛墙、窗间墙的填充材料应采用不燃材料。窗槛墙、窗间墙的填充材料应采用不燃材料。（图示）（图示）无窗间墙和窗槛墙的幕墙，应在每层楼板外沿设置耐火极限不无窗间墙和窗槛墙的幕墙，应在每层楼板外沿设置耐火极限不低于低于1.00h1.00h、高度不低于、高度不低于0.8m0.8m的不燃烧实体裙墙。的不燃烧实体裙墙。幕墙与每层楼板、隔墙处的缝隙应采用防火封堵材料封堵。幕墙与每层楼板、隔墙处的缝隙应采用防火封堵材料封堵。（案例（案例1111）十一、竖井建规第7.2.10条规定：电缆井、管道井应在每层楼板处采用不低于楼板耐火极限的不电缆井、管道井应在每层楼板处采用不低于楼板耐火极限的不燃烧体或防火封堵材料封堵，与房间、走道等相连通的孔洞应燃烧体或防火封堵材料封堵，与房间、走道等相连通的孔洞应采用防火封堵材料封堵。采用防火封堵材料封堵。十二、其它建规第7.2.3、7.2.5条规定：一、二级耐火等级建筑的门厅，建筑内的厨房（除住宅外）应一、二级耐火等级建筑的门厅，建筑内的厨房（除住宅外）应采用耐火极限不低于采用耐火极限不低于2.00h2.00h的不燃烧体隔墙，隔墙上的门窗应采的不燃烧体隔墙，隔墙上的门窗应采用乙级防火门窗。用乙级防火门窗。附设在建筑内的消防控制室、固定灭火系统的设备室，消防水附设在建筑内的消防控制室、固定灭火系统的设备室，消防水泵房和通风空气调节机房等，应采用耐火极限不低于泵房和通风空气调节机房等，应采用耐火极限不低于2.00h2.00h的隔的隔墙和墙和1.50h1.50h楼板与其它部位隔开，隔墙上的门应采用乙级防火门楼板与其它部位隔开，隔墙上的门应采用乙级防火门（规范另有规定者除外）。高规第5.2.7、7.5.1条规定：附设在高层建筑内的自动灭火系统的设备室、通风、空调机房，附设在高层建筑内的自动灭火系统的设备室、通风、空调机房，应采用耐火极限不应低于应采用耐火极限不应低于2.00h2.00h的隔墙、的隔墙、1.50h1.50h的楼板和甲级防的楼板和甲级防火门与其它部位隔开。火门与其它部位隔开。在高层建筑内设置消防水泵房时应采用耐火极限不应低于在高层建筑内设置消防水泵房时应采用耐火极限不应低于2.00h2.00h的隔墙、的隔墙、1.50h1.50h的楼板和甲级防火门与其它部位隔开。的楼板和甲级防火门与其它部位隔开。建规第8.6.4、11.4.4条规定：消防水泵房设在首层时，疏散门宜直通室外，设置在地下层或消防水泵房设在首层时，疏散门宜直通室外，设置在地下层或楼层上时，疏散门应靠近安全口，门应采用甲级防火门。楼层上时，疏散门应靠近安全口，门应采用甲级防火门。附设在建筑内的消防控制室，应设直通室外的出口。附设在建筑内的消防控制室，应设直通室外的出口。十三、建筑内部装修建筑内部装修设计防火规范GB 50222-95 1999年、2001年局部修订条文除地下室外，无窗房间的内部装修材料的燃烧性能等级，除除地下室外，无窗房间的内部装修材料的燃烧性能等级，除A A级级外，应在本规范的基础上提高一级。外，应在本规范的基础上提高一级。(第3.1.2条规定)消防水泵房、排烟机房、固定灭火系统钢瓶间、配电室、变压消防水泵房、排烟机房、固定灭火系统钢瓶间、配电室、变压器室、通风和空调机房等，其内部装修材料均应采用器室、通风和空调机房等，其内部装修材料均应采用A A级装修材级装修材料。料。(第3.1.5条规定)无自然采光楼梯间、封闭楼梯间及其前室的顶棚、墙面和地面无自然采光楼梯间、封闭楼梯间及其前室的顶棚、墙面和地面均应采用均应采用A A级装修材料级装修材料（1999年局部修订条文3.1.6条）。地上建筑的水平疏散走道和安全出口的门厅，其顶棚应采用地上建筑的水平疏散走道和安全出口的门厅，其顶棚应采用A A级级装修材料，地下民用建筑的疏散走道和安全出口的门厅，其顶装修材料，地下民用建筑的疏散走道和安全出口的门厅，其顶棚、墙面和地面均应采用棚、墙面和地面均应采用A A级装修材料，其它部位应采用不低于级装修材料，其它部位应采用不低于B1B1级装修材料。级装修材料。(第3.1.13、3.4.2条规定)歌舞娱乐放映游艺场所设置在一、二级耐火等级建筑的四层及歌舞娱乐放映游艺场所设置在一、二级耐火等级建筑的四层及四层以上时，顶棚应采用四层以上时，顶棚应采用A A级装修材料，其它部位应采用不低于级装修材料，其它部位应采用不低于B1B1级的装修材料；当设置在地下一层时，顶棚、墙面应采用级的装修材料；当设置在地下一层时，顶棚、墙面应采用A A级级装修材料，其它部位应采用不低于装修材料，其它部位应采用不低于B1B1级装修材料。级装修材料。（2001年局部修订条文3.1.18条）结 束至最近安全出口的最大距离至最近封闭楼梯间的最大距离位于两个安全出口之间的疏散门35m （建筑物内全部设喷淋后可 43.75m）30m （建筑物内全部设喷淋后可 37.5m）位于袋形走道两侧或尽端的疏散门22m （建筑物内全部设喷淋后可 20m）27.5m （建筑物内全部设喷淋后可 25m）举例：一、二级耐火等级的学校建筑返回（建规图示（建规图示 8181页页 图示图示2 2、3 3）返回（高规图示（高规图示 3939页页 图示图示2 2）返回（建规图示（建规图示 4242页页 ）返回（建规图示（建规图示 5252页页-标准层）标准层）（建规图示（建规图示 5959页页 图示一）图示一）返回（建规图示（建规图示 5656页页 ）返回（建规图示（建规图示 6262页页 图示图示6 6）返回（建规图示（建规图示 104104页页 图示图示2 2、4 4）返回（案例案例9 9）【存在问题存在问题】当地上地下共用当地上地下共用楼梯时，未在首层与地下层的楼梯时，未在首层与地下层的出入口处设防火门。出入口处设防火门。【提示提示】地下层与地上层如果地下层与地上层如果没有进行有效分隔，容易造成没有进行有效分隔，容易造成地下层火灾蔓延到地上建筑。地下层火灾蔓延到地上建筑。为防止烟气和火蔓延到上部楼为防止烟气和火蔓延到上部楼层，同时避免上部人员疏散时层，同时避免上部人员疏散时误入地下层，本条规定在首层误入地下层，本条规定在首层楼梯间通向地下室、半地下室楼梯间通向地下室、半地下室的入口处，应用防火分隔构件的入口处，应用防火分隔构件与其他部位分隔开，并设置明与其他部位分隔开，并设置明显的疏散标志。显的疏散标志。返回（案例案例1 1）【存在问题存在问题】在首层未形成扩大的封闭楼梯间。在首层未形成扩大的封闭楼梯间。【提示提示】本条允许将通向室外的走道、门厅包括在本条允许将通向室外的走道、门厅包括在楼梯间范围内，形成扩大的封闭楼梯间。但这个范楼梯间范围内，形成扩大的封闭楼梯间。但这个范围应尽可能的小一些。要注意扩大区域与周围空间围应尽可能的小一些。要注意扩大区域与周围空间要采取与楼梯间有相同耐火极限的墙体和防火门等要采取与楼梯间有相同耐火极限的墙体和防火门等防火措施分隔。防火措施分隔。返回（建规图示（建规图示 103103页页 图示图示4 4）返回（高规图示（高规图示 4848页页 图示图示1 1）返回（高规图示（高规图示 1818页页 图示图示2 2）（高规图示（高规图示 1818页页 图示图示3 3）返回（案例案例1111）【存在问题存在问题】平面楼梯间隔墙与相邻房间未表示防火措施，外平面楼梯间隔墙与相邻房间未表示防火措施，外檐详图在楼板处未表示防火封堵。檐详图在楼板处未表示防火封堵。【提示提示】玻璃幕墙与每层楼板、房间隔墙（水平方向上）之间玻璃幕墙与每层楼板、房间隔墙（水平方向上）之间的缝隙相当大，一旦火灾发生就造成了的缝隙相当大，一旦火灾发生就造成了“引火风道引火风道”。为此，。为此，规范规定玻璃幕墙每层楼板、隔墙处的缝隙，必须用不燃材料规范规定玻璃幕墙每层楼板、隔墙处的缝隙，必须用不燃材料严密填实，防止火势蔓延。严密填实，防止火势蔓延。返回
