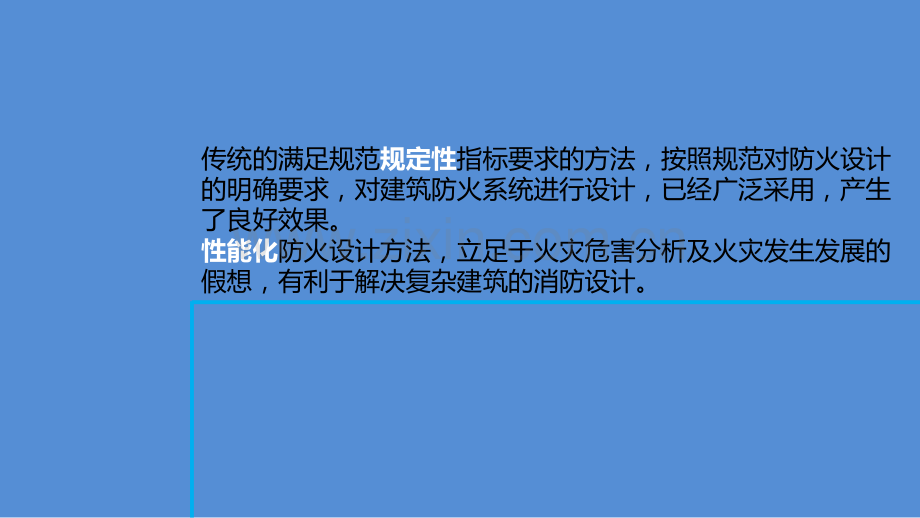

传统的满足规范规定性指标要求的方法，按照规范对防火设计的明确要求，对建筑防火系统进行设计，已经广泛采用，产生了良好效果。性能化防火设计方法，立足于火灾危害分析及火灾发生发展的假想，有利于解决复杂建筑的消防设计。1规定性防火定性防火设计实例例 某 造 纸 车 间某 造 纸 车 间2性能化防火性能化防火设计实例例 上 海 浦 东 某 家 居 商 业 广 场上 海 浦 东 某 家 居 商 业 广 场造纸车间平面布置示意1-高压配电室;2-变压器室;3-低压配电室;4-辅料间;5-纸机电控室;6-真空泵房;7-封闭楼梯间;8-抄纸工段;9-打浆工段(上部为夹层);10-空压机房;11-检验室;12-室外疏散楼梯间火灾危险性分类及耐火等级制浆造纸厂设计规范造纸车间的打浆工段其生产类别为戊类,，最低耐火等级为二级；造纸车间的抄纸、完成工段为丙类，最低耐火等级为二级；建筑内高压配电室为丙类；低压配电室为丁类。建筑设计防火规范同一座厂房或厂房的任一防火分区内有不同火灾危险性生产时，该厂房或防火分区内的生产火灾危险性分类应按火灾危险性较大的部分确定。由此可确定此厂房的火灾危险性分类为丙类，耐火等级为二级。厂房的耐火等级、层数和防火分区的最大允许面积生产类别厂房的耐火等级最多允许层数每个防火分区的最大允许建筑面积（）单层厂房多层厂房高层厂房地下、半地下厂房，厂房的地下室、半地下室甲一级除生产必须采用多层者外，宜采用单层40003000-二级30002000-乙一级不限500040002000-二级6400030001500-丙一级不限不限60003000500二级不限80002000500三级230002000-丁一、二级不限不限不限40001000三级340002000-四级11000-戊一、二级不限不限不限60001000三级350003000-四级11500-“一、二级耐火等级的单层、多层造纸生产联合厂房，其每个防火分区的最大允许建筑面积可按本表的规定增加1.5倍。”故本造纸车间单个防火分区最大面积可达6000，仅设一个防火分区即可。4000摘自 建筑设计防火规范总平面布局总平面的防火设计主要是控制防火间距并合理设置消防通道。根据造纸车间及其周围建筑物的生产类别和耐火等级，查建筑设计防火规范确定防火间距。根据建筑设计防火规范第6.0.6条，“占地面积大于3000的甲、乙、丙类厂房或占地面积大于1500的乙、丙类仓库，应设置环形消防车道。”厂房的安全疏散设计根据厂房的平面面积和布置，其底层应设两个疏散出口；夹层建筑面积超过400，夹层部位疏散楼梯的位置应满足夹层内最远工作地点到楼梯的距离不超过80m，故应设两部疏散楼梯，且应是封闭楼梯间。由于受工艺条件限制，此处用室外金属梯作为夹层部分的第二疏散出口。钢筋混凝土楼梯,显然能达到规范要求；金属室外楼梯的耐火极限较低，应对其进行相应处理。采用喷涂防火涂料的方法将其耐火极限提高至1h。另外还应注意在楼梯周围2m的墙面上，除了疏散门，不应设其他门窗洞口。建筑构件处理因本工程的耐火极限为二级，其柱的耐火极限应不低于2.0h，梁的耐火极限应不低于1.5h，屋顶承重构件的耐火极限应不低于0.5h。工程中厚度大于50mm 的夹心隔热板，能满足规范所要求的非承重外墙1.0h的耐火极限；建筑内部抄纸工段及打浆工段一层内隔墙为250mm厚加气混凝土砌块，满足房间隔墙0.5h的耐火极限；楼梯间隔墙采用250mm厚加气混凝土砌块，满足楼梯间墙2.5h的耐火极限；二层内隔墙采用耐火极限大于0.5h的轻质隔墙；钢柱采用70mm以上厚加气混凝土做保护层，其耐火极限可达2h；钢梁、钢屋架采用钢结构防火涂料，涂层厚度15mm时，耐火极限可达到1.5h。不同材料、不同构件的连接处也应进行相应处理。例如：钢柱与混凝土墙相接缝隙处应采用阻燃材料进行封堵。1规 定 性 指 标 防 火 设 计 实 例规 定 性 指 标 防 火 设 计 实 例 某 造 纸 车 间某 造 纸 车 间2性能化防火性能化防火设计实例例 上 海 浦 东 某 家 居 商 业 广 场上 海 浦 东 某 家 居 商 业 广 场消防安全是一个整体。孤立设计，以满足消防规范为第一的传统设计手法已无法满足许多建筑的使用要求，因此就产生了以满足消防安全为先导的性能化防火设计方法，以解决建筑多元化、复杂化带来的消防安全难题。浦东家居商业广场底层平面上海浦东某家居商业广场地下两层，地上六层，总建筑面积达24万，属特大型商业中心。地下二层为汽车库，地下一层至地上六层均为家居商场，标准层平面尺寸达195.5m161.5m，并且从地下一层到地上六层由环廊围合成多个共享的开敞空间，人员与货物集中，火灾负荷大，火灾危险性大。该建筑多处超出消防规范要求，需要通过性能化设计实现消防安全。保证建筑内人员安全疏散的性能保证建筑构件耐火的性能浦东家居商业广场剖面 重点问题环廊与营业区防火分隔的安全性大空间防排烟全楼人员疏散时间疏散性能指标烟层高度烟气辐射量下空气层温度能见度位于必须的清晰高度以上（非高大空间不低于2m，高大空间计算确定）2.5kW/烟气层温度200 60，水蒸汽饱和，耐受时间30min；60，水分含量1%，耐受时间12min10m，烟气的光学密度不大于0.1m-1，有害燃烧产物的浓度30 分钟内不会达到人体的耐受极限防火设计过程符合审查机构和业主的要求设计准备分析时可提出一系列初步方案，然后对此进行评估，产生可接受的备选方案，这是一个不断反复的过程建立计算机模型，对假想火灾场景进行量化分析和模拟计算。如果疏散所需时间小于危险来临时间，则疏散是安全的编制设计文件报告量化分析制定和评估消防设计方案规定性指标性能化设计规定性指标适用于常规、普通的建筑设计性能化设计适用于新型、特殊的建筑设计性能化的归纳、总结可形成规定性指标规定性指标的细化、量化表述可转化为性能化标准不足之处，敬请指正！不足之处，敬请指正！参 考 文 献参 考 文 献 1 陆 德 伟.基 于 性 能 化 安 全 标 准 的 建 筑 防 火 设 计 以 上 海 浦 东 某 家居 商 业 广 场 为 例.华 中 建 筑,0 6/2 0 1 0 2 王 学 谦 主 编.建 筑 防 火 设 计 手 册(2 版).北 京:中 国 建 筑 工 业 出 版 社,2 0 0 8 3 梅 秀 娟.建 筑 物 性 能 化 消 防 设 计 方 法 及 其 应 用 情 况.消 防 技 术 与 产 品信 息,2 0 0 4(1)4 黄 镇 梁.期 待 建 筑 防 火 设 计 制 定 系 统 的 安 全 性 能 标 准 和 设 计 导 引.建筑 学 报,2 0 0 8(6)5 安 庆 新.实 例 与 分 析 现 代 体 育 场 馆 的 性 能 化 安 全 疏 散 设 计.华 中 建筑,2 0 0 6(7)6 庄 凌.某 造 纸 车 间 建 筑 防 火 设 计.工 业 建 筑,2 0 0 7 年 第 3 7 卷 第 4期 7 Q B J 1 0 1-1 9 8 8 制 浆 造 纸 厂 设 计 规 范 8 G B 5 0 0 1 6-2 0 0 6 建 筑 设 计 防 火 规 范 9 张 树 平.建 筑 防 火 设 计.北 京:中 国 建 筑 工 业 出 版 社,2 0 0 1
