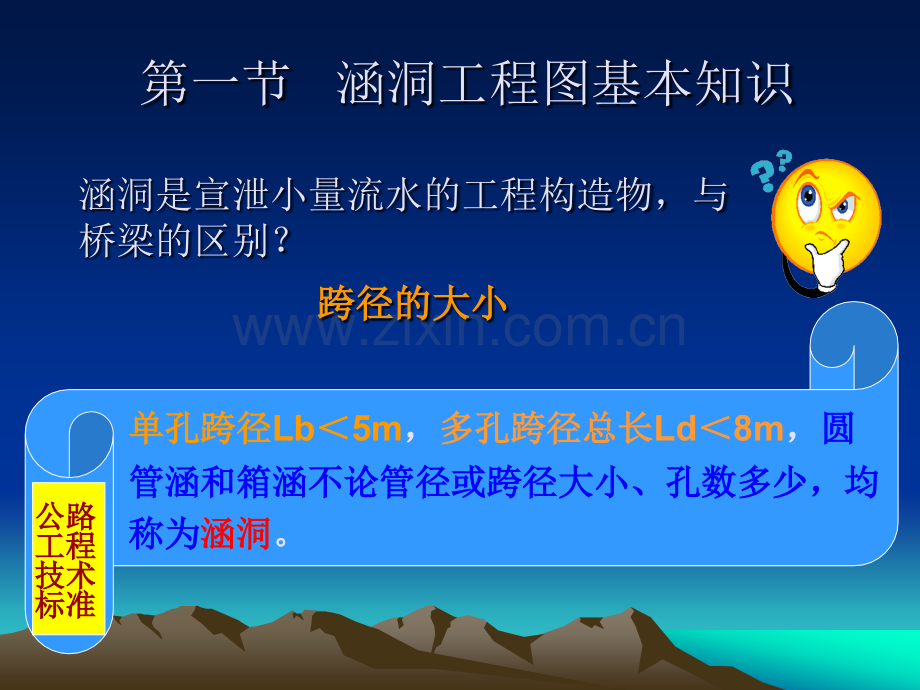

第二章 涵洞工程图识读第一节第一节 涵洞工程图基本知识涵洞工程图基本知识第二节第二节 圆管涵施工图识读圆管涵施工图识读第三节第三节 钢筋混凝土盖板涵施工图识读钢筋混凝土盖板涵施工图识读第四节第四节 石拱涵施工图识读石拱涵施工图识读第一节 涵洞工程图基本知识涵洞是宣泄小量流水的工程构造物，与桥梁的区别？跨径的大小跨径的大小公路公路工程工程技术技术标准标准单孔跨径单孔跨径Lb5m，多孔跨径总长多孔跨径总长Ld8m，圆圆管涵和箱涵不论管径或跨径大小、孔数多少，均管涵和箱涵不论管径或跨径大小、孔数多少，均称为称为涵洞涵洞。涵洞的分类涵洞的分类按建筑材料建筑材料可分为砖涵、石涵、混凝土涵、钢筋混凝土涵、木涵、陶瓷管涵、缸瓦管涵等；按构造型式构造型式可分为圆管涵、盖板涵、拱涵、箱涵等；按断面形式断面形式可分为圆形涵、卵形涵、拱形涵、梯形涵、矩形涵等；涵洞的分类涵洞的分类按孔数孔数可分为单孔、双孔和多孔；接有无覆土有无覆土可分为明涵和暗涵；按涵身轴线与路线中线的夹角涵身轴线与路线中线的夹角（90或锐角）可分为正交涵与斜交涵；按涵洞进出口有无水头压力有无水头压力又可分为无压力式、半压力式和压力式涵。涵洞是由基础、洞身和洞口组成。涵洞的组成洞口包括端墙、翼墙（或护坡）、截水墙和缘石等部洞口包括端墙、翼墙（或护坡）、截水墙和缘石等部分。洞口：分。洞口：进水口、出水口常用的洞口型式:端墙式（一字墙式）、翼墙式（八字墙式）、走廊式和平头式涵洞的组成洞身是涵洞的主要部分，截面形式有圆形、拱形和矩形三大类。基础是修筑在地面以下，承受整个涵洞的重量，防止水流冲刷而造成的沉陷和坍塌，保证涵洞稳定和牢固的构造。涵洞工程图的表示法：第二节 圆管涵施工图识读涵洞水流方向水流方向为纵向，并以纵剖面图纵剖面图代替立面图立面图。涵洞的平面图平面图与立面图对应布置。一般洞口正面布置在侧面图侧面图位置，当进、出水口形状不一样时，则需分别分别画出其进、出水口的布置图。有时平面图和立面图以半剖形式半剖形式表达。水平剖面图一般沿基础顶面剖切，横剖面图则垂直于纵向剖切。涵洞工程图还包括钢筋布置图、翼墙断面图等。端墙式圆管涵的表示法：由于其构造对称，故采用1/2纵剖面图、1/4平面图、l/2侧面图和1/2横剖面图来表示。为了表达端墙的构造、锥体护坡、边坡铺砌情况，又作了相应的断面图。（1）1/2纵剖面图纵剖面图（2）l/4平面图平面图（3）1/2侧面图和侧面图和1/2横剖面图横剖面图翼墙式圆管涵的表示法：由于构造并不对称，故不能采用上述1/2图、1/4图等表示形式。（1）纵断面图（2）平面图（3）立面图和洞身剖面图采用纵剖面图、平面图及涵洞洞口正立面作为侧面图，再配以必要的洞身及洞口翼墙断面图来表示。第三节 钢筋混凝土盖板涵施工图识读钢筋混凝土盖板涵的表示法。1纵剖面图纵剖面图 2平面图平面图 3.侧侧面图面图明涵，路基宽明涵，路基宽=盖板的长度。图盖板的长度。图示出涵洞各细部示出涵洞各细部长度方向的尺寸，长度方向的尺寸，路面横坡，八字路面横坡，八字翼墙及其与洞身翼墙及其与洞身的连接关系的连接关系。与纵剖面图对应，与纵剖面图对应，画出路肩边缘线及画出路肩边缘线及示坡线。涵洞中心示坡线。涵洞中心桩号、涵台台身宽、桩号、涵台台身宽、台身基础宽、台身基础宽、一一断面图等有表示。断面图等有表示。洞口正面图，洞高洞口正面图，洞高和净跨径、缘石、和净跨径、缘石、盖板、八字翼墙、盖板、八字翼墙、基础等的相对位置基础等的相对位置和侧面形状。图中和侧面形状。图中地面线以下不可见地面线以下不可见轮廓线用虚线画出。轮廓线用虚线画出。钢筋混凝土盖板涵的表示法：石拱涵总体布置情况。第四节 石拱涵施工图识读石拱涵由主拱圈、涵台、台墙基础、洞口侧墙及八字冀墙等组成。在投影图选择时常用纵剖面图、平面图、洞口正面图、洞身断面图等来表示其构造。看单孔石拱涵的构造图石拱涵的表示法。（1）纵剖面图本图是沿涵洞纵向轴线进行全剖，表达了洞身的内部结构、涵底中心标高、进水口涵底标高、出水口涵底标高、设计流水坡度、各铺砌厚及其他结构投影。（2）平面图采用断裂线截掉涵身两侧以外部分，画出路基边缘线及示坡线画出路基边缘线及示坡线。涵位中心桩号处路基中线标高为1 158.47m。四道沉降缝把洞身分成五段，每段洞身尺寸均在平面图中给予明确表示。（3）侧面图洞口正面图，反映出洞高和净跨径，同时反映出缘石、拱圈、护拱、锥体护坡、基础等的相对位置和它们的侧面形状尺寸。
