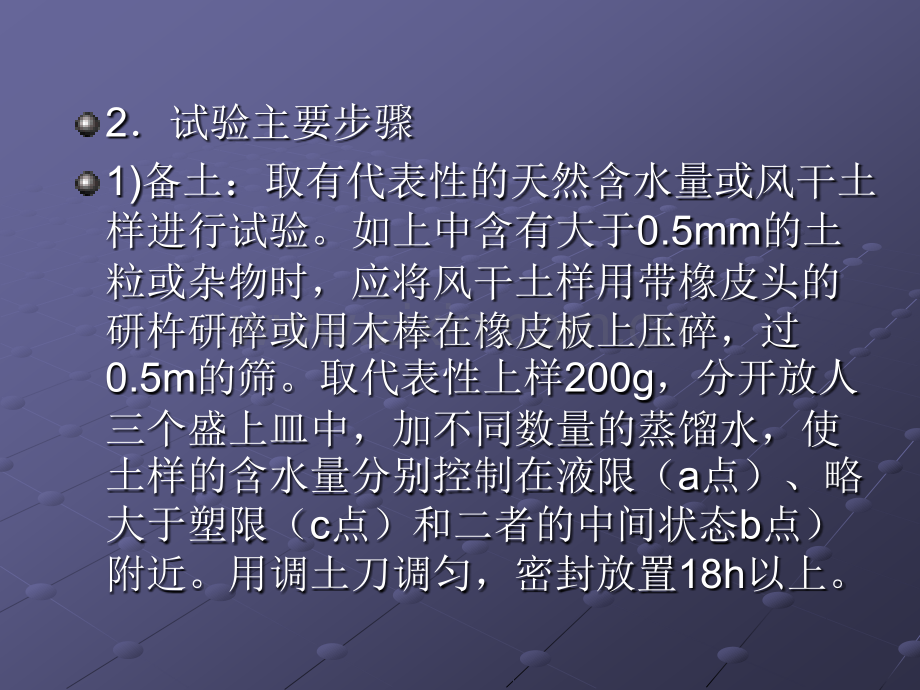

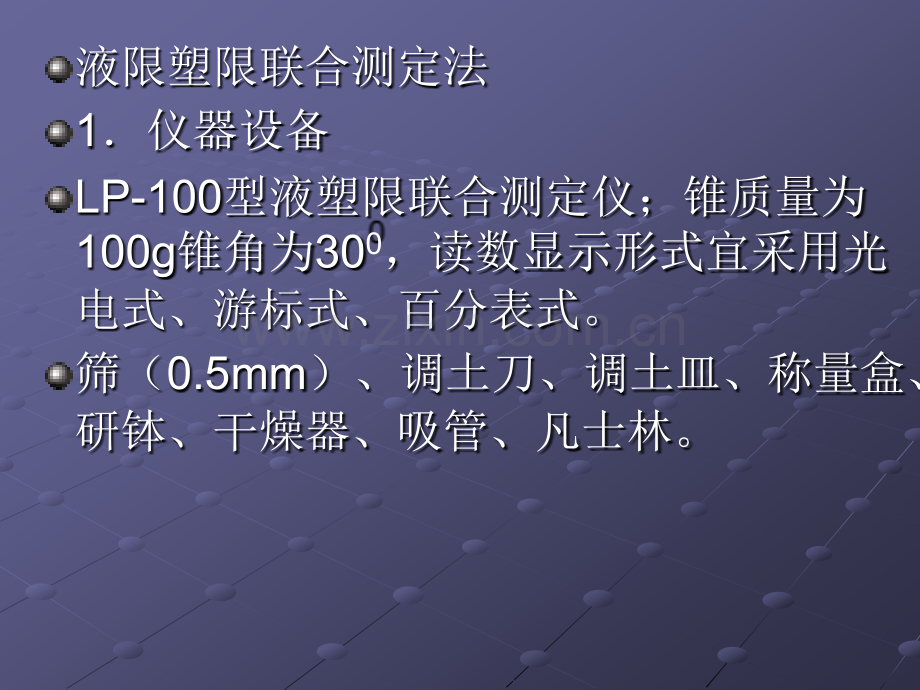

液限塑限联合测定法1仪器设备LP-100型液塑限联合测定仪；锥质量为100g锥角为300，读数显示形式宜采用光电式、游标式、百分表式。筛（0.5mm）、调土刀、调土皿、称量盒、研钵、干燥器、吸管、凡士林。2试验主要步骤1)备土：取有代表性的天然含水量或风干土样进行试验。如上中含有大于0.5mm的土粒或杂物时，应将风干土样用带橡皮头的研杵研碎或用木棒在橡皮板上压碎，过0.5m的筛。取代表性上样200g，分开放人三个盛上皿中，加不同数量的蒸馏水，使土样的含水量分别控制在液限（a点）、略大于塑限（c点）和二者的中间状态b点）附近。用调土刀调匀，密封放置18h以上。3）盛土。将制备好的土样充分搅拌均匀，分层装人盛土杯中，充分压实，试杯装满后，刮成与杯边齐平。3）锥入（两次）。给圆锥仪锥尖涂少许凡士林，将装好土样的试杯放在联合测定仪上，使锥尖与土样表面刚好接触，然后按动落锥开关，测记经过5s锥的入土深度h。4）烧含水量。去掉锥尖人土处的凡士林，测盛土杯中土的含水量w。5）重复以上步骤对已制备的其他两个含水量的图样进行测试。3结果整理在二级双对数坐标纸上，以含水量w为横坐标，锥入深度h为纵坐标，点绘a、b、c三点含水量的h-w图，连接三点，应成一条直线。在h-w图上，查得纵坐标入土深度h=20mm所对应的横坐标的含水量w即为该土样的液限含水量wL如果三点不在同一直线上，通过a，b点与b，c两点连成两条直线，根据液限在hp-wL图上查得hp，根据公路土工试验规程（JTJ 051-93）用相应的图查取hp三）塑限含水量的搓条试验法搓条法测土的塑限为国内外过去常用的基本方法。虽然其标准不易掌握，人为因素较大，但由于历史原因，用其结果已设计建造了大量工程，积累了许多经验，目前在确定塑限标准时仍以 搓条法为基本依据之一。试验按联合测定法备土料，然后取含水量接近塑限的试样一小块，先用手搓成椭圆形，然后用手掌在毛玻璃板上轻轻滚搓。当土条搓至直径为3mm时，其产生裂缝并开始断裂，则这时土条的含水量即为土的塑限含水量，收集3-5g滚搓后合格的土条测其含水量。四、自由膨胀率试验定义：自由膨胀率：松散的烘干土粒在水中和空气中分别自由堆积的体积之差和空气中自由堆积的体积之比。适用范围：适用于膨胀土，用以判定松散土粒在水中的膨胀特性，判定该土质对工程的影响，采取相应措施。仪器设备：玻璃量筒、量土杯、无颈漏斗、搅拌器、天平。试验步骤：1）取0.5mm土50g，烘干2）支好漏斗，距离10mm3）土土杯-匙-漏斗-土杯4）水30ml-NaCl 5ml-土5）搅拌10次-冲洗50ml6）5h/次 读数0.1ml-两次0.2ml4、结果整理5、精密度和允许差FS 60%允许平行差值8%FS60%允许平行差值5%
