灌浆墙的介绍.pptx

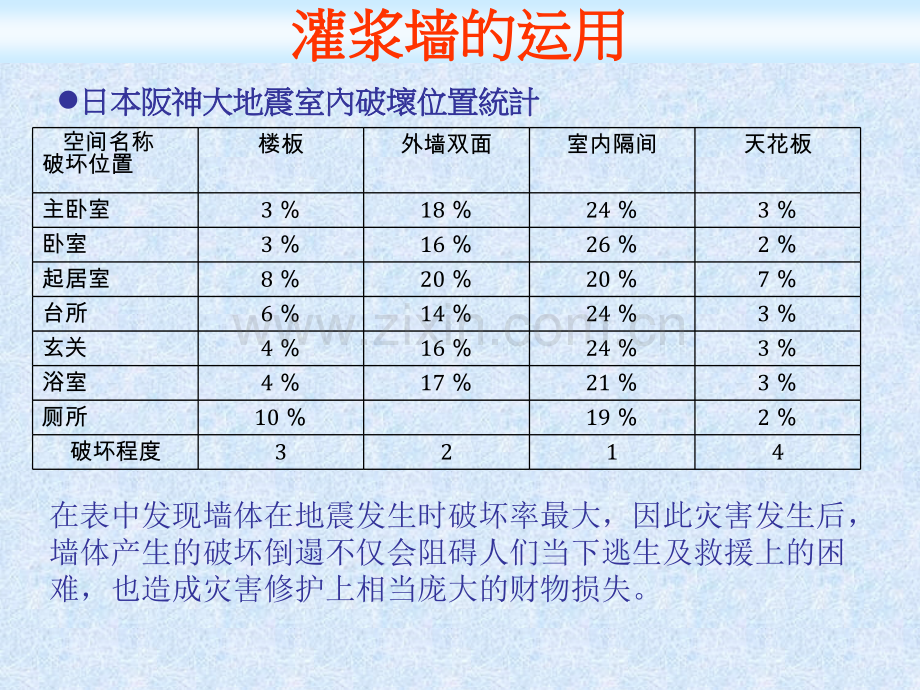

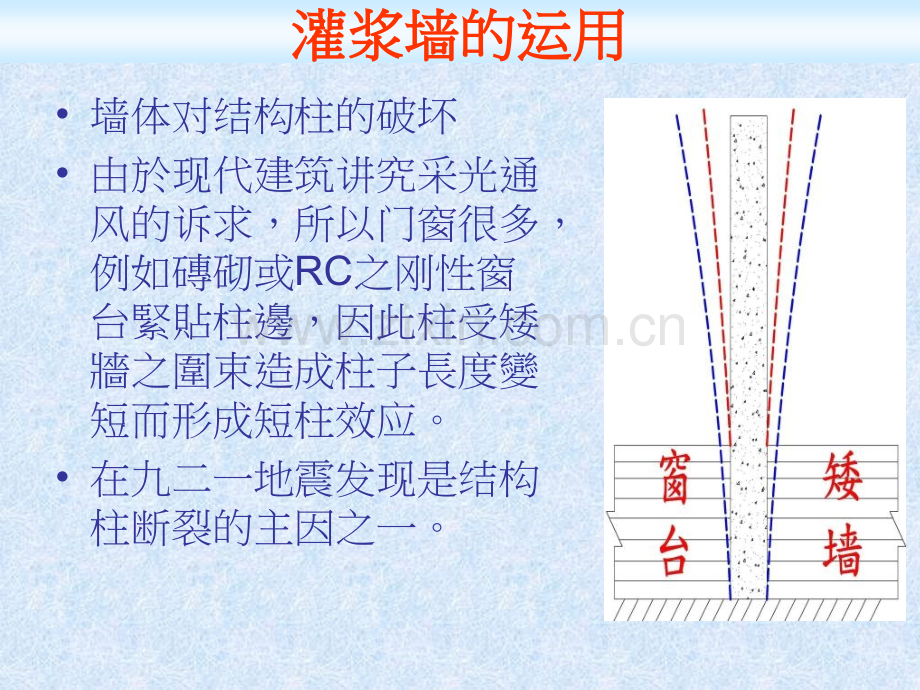

墙体对结构柱的破坏由於现代建筑讲究采光通风的诉求，所以门窗很多，例如磚砌或RC之刚性窗台緊貼柱邊，因此柱受矮牆之圍束造成柱子長度變短而形成短柱效应。在九二一地震发现是结构柱断裂的主因之一。灌浆墙的运用灌浆墙的运用 空间名称破坏位置楼板外墙双面室内隔间天花板主卧室3 18 24 3 卧室3 16 26 2 起居室8 20 20 7 台所6 14 24 3 玄关4 16 24 3 浴室4 17 21 3 厕所10 19 2 破坏程度3214l日本阪神大地震室內破壞位置統計日本阪神大地震室內破壞位置統計在表中发现墙体在地震发生时破坏率最大，因此灾害发生后，墙体产生的破坏倒遢不仅会阻碍人们当下逃生及救援上的困难，也造成灾害修护上相当庞大的财物损失。灌浆墙的运用灌浆墙的运用轻质墙体在台湾已经使用二十多年。主要用於写字楼、医院、酒店、学校。九二一地震发生时，发现红砖墙体龟裂倒塌非常严重，而轻质墙体只轻微龟裂甚至毫无损伤。因此在九二一地震後轻质墙体受到各界好评，而广泛在住宅大楼等建筑使用。因为他具有小震不壞、中震可修、大震不倒的功能。灌浆墙的运用灌浆墙的运用轻质灌浆墙的工艺采用轻型钢作为支撑骨架水电管线同时安装埋设两侧用具有隔热及防火功能的防火板板固定墙内空腔浇置轻质混凝土灌浆墙的运用灌浆墙的运用每40.7cm一支竖龙骨依顺序安装以自攻螺丝固定於下龙骨与墙或柱连接之竖龙骨以击钉固定於墙或柱上采50cm一孔竖龙骨与顶版预留1cm间距作为竖龙骨伸缩空间轻质灌浆墙的施工步骤1灌浆墙的运用灌浆墙的运用安装第一面板後即可协调水电单位进行管线配置水电附挂补强件同时依照位置安装水电安装完成後需进行试压工作通知检查是否遗漏未安装管线轻质灌浆墙的施工步骤2灌浆墙的运用灌浆墙的运用经确认管线後即可安装第二面板安装方式与第一面板相同板与板接缝位置与第一面板之接缝错开使墙的应力更均匀分散於顶板下方10cm处开5cm直径孔作为灌浆孔每一道竖龙骨中间需开一孔完成各项工作後即可进行灌浆工作轻质灌浆墙的施工步骤3灌浆墙的运用灌浆墙的运用轻质灌浆墙的优点1.主要材料在工厂生产,可量产、品质稳定。2.现安装简便、快速、工地清洁3.水电管线预埋安装，不需再敲打破坏墙体。4.墙面防火板、墙心泡沫混凝土具有防火保温隔声效果不需再做保温设备。综合造价比传统墙体低。5.墙体面积小，可增加建筑使用面积。6.重量轻减少主结构负担、墙体结构节点设置弹性伸缩空间，具备小震不壞、中震可修、大震不倒的功能。灌浆墙的运用灌浆墙的运用於龙骨端缘5cm开始每50cm一支射钉或膨胀螺钉固定竖龙骨与上龙骨应留1cm间距板与梁也预留1cm间距梁或楼板C型天龙骨C型竖龙骨水平横撑龙骨轻质砂浆C型地龙骨防火板弹性填缝剂l轻质灌浆墙的施工要求灌浆墙的运用灌浆墙的运用门框开口处，以两支C型轻钢龙骨加强砂光防火板与门框连接处预留5mm，以弹性腻子填满自攻螺钉木饰条木门框l轻质灌浆墙的施工要求灌浆墙的运用灌浆墙的运用增设竖龙骨补强预留5mm弹性腻子填沟C型竖龙骨自攻螺钉l轻质灌浆墙的施工要求灌浆墙的运用灌浆墙的运用板与板水平接缝采用一片10cm宽1mm镀锌铁片补强自攻螺丝间距必须小於20cm以防因灌浆压力大造成板爆裂l轻质灌浆墙的施工要求灌浆墙的运用灌浆墙的运用凡墙面遇有开孔时上下则以U型龙骨补强左右以竖龙骨补强l轻质灌浆墙的施工要求灌浆墙的运用灌浆墙的运用水电附挂位置以镀锌铁片补强扶手位置以镀锌铁片补强l轻质灌浆墙的施工要求灌浆墙的运用灌浆墙的运用轻质整体灌浆墙大体与轻隔间施工方式同。主要几个重点为1.龙骨与梁、板与梁及墙、需预留伸缩空间2.板与板预留间距方便批土的填入，以防接缝龟裂3.横贯穿龙骨的使用4.灌浆导实要确实抓住几个重点即可使墙体达到保温、隔声及防火、抗震的优良效果。l结 论灌浆墙的运用灌浆墙的运用敬敬 请请 指指 教教灌浆墙的运用灌浆墙的运用
