灌区渠道混凝土防渗无缝施工技术砼隔板跳仓浇筑法施工.pptx

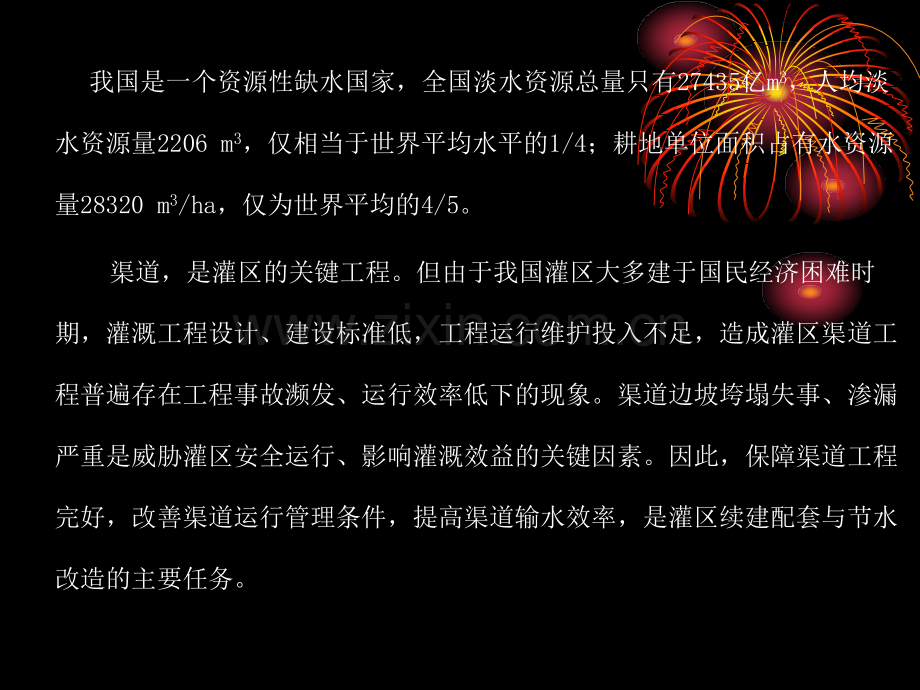

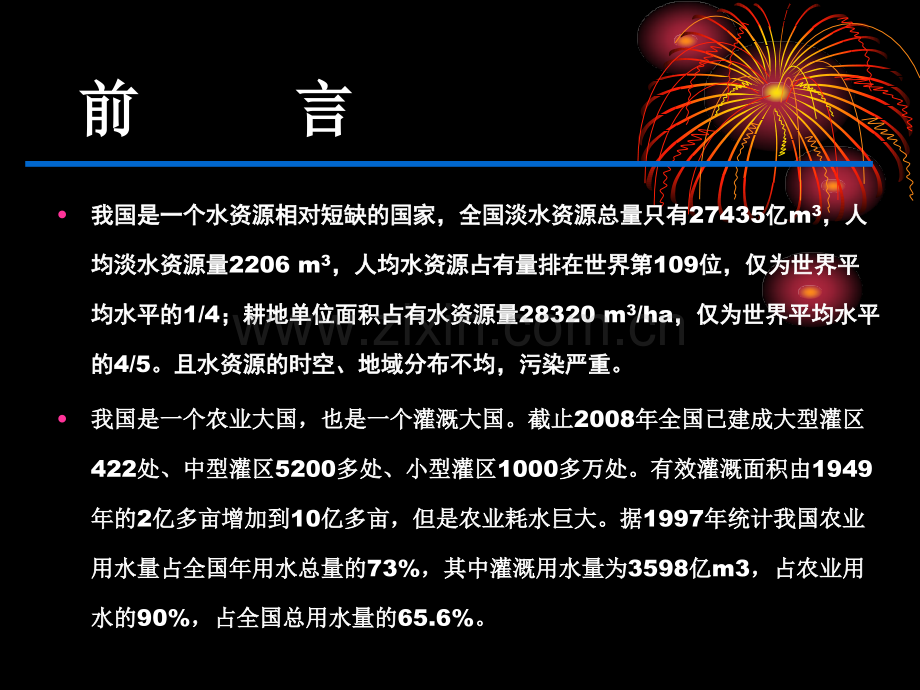

前前 言言我国是一个水资源相对短缺的国家，全国淡水资源总量只有我国是一个水资源相对短缺的国家，全国淡水资源总量只有27435亿亿m3，人，人均淡水资源量均淡水资源量2206 m3，人均水资源占有量排在世界第，人均水资源占有量排在世界第109位，仅为世界平位，仅为世界平均水平的均水平的1/4；耕地单位面积占有水资源量；耕地单位面积占有水资源量28320 m3/ha，仅为世界平均水平，仅为世界平均水平的的4/5。且水资源的时空、地域分布不均，污染严重。且水资源的时空、地域分布不均，污染严重。我国是一个农业大国，也是一个灌溉大国。截止我国是一个农业大国，也是一个灌溉大国。截止2008年全国已建成大型灌区年全国已建成大型灌区422处、中型灌区处、中型灌区5200多处、小型灌区多处、小型灌区1000多万处。有效灌溉面积由多万处。有效灌溉面积由1949年的年的2亿多亩增加到亿多亩增加到10亿多亩，但是农业耗水巨大。据亿多亩，但是农业耗水巨大。据1997年统计我国农业年统计我国农业用水量占全国年用水总量的用水量占全国年用水总量的73%，其中灌溉用水量为，其中灌溉用水量为3598亿亿m3，占农业用，占农业用水的水的90%，占全国总用水量的，占全国总用水量的65.6%。我国是一个资源性缺水国家，全国淡水资源总量只有27435亿m3，人均淡水资源量2206 m3，仅相当于世界平均水平的1/4；耕地单位面积占有水资源量28320 m3/ha，仅为世界平均的4/5。渠道，是灌区的关键工程。但由于我国灌区大多建于国民经济困难时期，灌溉工程设计、建设标准低，工程运行维护投入不足，造成灌区渠道工程普遍存在工程事故濒发、运行效率低下的现象。渠道边坡垮塌失事、渗漏严重是威胁灌区安全运行、影响灌溉效益的关键因素。因此，保障渠道工程完好，改善渠道运行管理条件，提高渠道输水效率，是灌区续建配套与节水改造的主要任务。一、目前渠道状况一、目前渠道状况目前我国已有渠道工程约310万km，实际防渗衬砌渠道不到60万km，仅占渠道总长20%左右，渠系水利用系数不到0.6，即从渠首引进的水有40%被无效损失。每年灌溉渠系输水损失的水量达1300亿m3，占我国总用水量的26%，为农业用水量的36%，水量浪费之大实属惊人，与世界发达国家相比存有很大的差距，远远低于世界节水灌溉先进国家的水平。导致我国灌区灌溉水利用效率低的主要原因，是灌区渠系工程标准低，工程状况差、老化失修严重。二、项目由来二、项目由来传统的渠道防渗衬砌，多采用砼连续浇筑。每隔几米设伸缩缝。伸缩缝用柔性材料填充或沥青杉板。但这种方法，存在弊端，伸缩缝费工费料，造价高，且处理不到位易形成新的渗漏通道。双牌灌区于1998年在实践中探索：采取隔板跳仓浇筑法。即：分两期浇筑砼，两次浇筑的间隔时间控制为48小时以上，使砼干燥收缩完成大部分后，然后再浇筑二期砼。这时候形成的施工工作缝就可以代替由于砼温度收缩而设置的伸缩缝，缝空隙很小，不要填充任何其它材示。并且缝空隙内的漏水量也很小。效果很好。并获得了湖南省水利水电科技成果二等奖，湖南省科技成果三等奖。为了认真贯彻党中央、国务院关于“三农”和水利工作的一系列方针政策，落实中央一号文件和中央水利工作会议精神，深入贯彻水利部党组确定的可持续发展治水思路，推行节水灌溉方式，提高农业用水效率，促进农业节约用水。中国灌溉排水发展中心联合湖南省双牌水库管理局申报水利部科技推广计划，结合灌区续建配套与节水改造项目，在灌区渠道防渗衬砌中推广应用该施工技术。三、技术要点三、技术要点该技术采用分间隔跳仓浇筑法，即：合理划分渠道混凝土浇筑施工块，间隔跳仓浇筑砼，并控制施工块之间的浇筑时间间隔，从而使相邻分块间形成的施工缝代替常规设置的伸缩缝，不需填充处理。此方法可节省工程造价，避免工程隐患，减少运行维护费用。四、渠道砼衬砌隔板跳仓浇筑法四、渠道砼衬砌隔板跳仓浇筑法3.1适用范围及条件3.2施工工艺3.3技术质量要求3.1适用范围及条件适用范围及条件 梯形渠道（土质或石基），边坡系数大于0.8，无模边坡砼衬砌(有模衬砌也可以），不留伸缩缝。3.2施工工艺施工工艺（1）基面处理对土基渠道，清除表面杂物，按设计断面清基整坡，保持基面平整；对于岩基渠道，将松软风化的岩石表层用铁钎撬除并冲刷干净，使岩石表面无油污、灰浆和杂物。渠道坡脚开挖成齿槽形。（2）分隔间距 隔板跳仓间距就是渠道砼分缝长度。砼分缝是为了防止因地基引起的不均匀沉降或因温度变化引起的渠道防渗体塌陷或裂缝而在沿渠线长度方向每隔一定距离设置横向的缝。砼分缝长度可根据渠道砼衬砌高度、砼厚度、高低温度变化所引起的砼伸缩值确定。现场多次试验：渠道衬砌高度在5m内（斜长在10m内）、砼衬砌厚度在0.2m内、温差在20内，分缝间距为2.5米较为适宜。（3）浇筑方法）浇筑方法 混凝土浇筑采用分块隔板跳仓浇筑法。即对渠道混凝土浇筑进行分块、分缝后，首先在缝的搭接处铺设40cm宽的土工膜，两边各搭接20cm。然后第一次进行隔板浇筑，待混凝土初凝后即强度达到设计强度的70以上，即第一次浇筑完成后48小时，再进行第二次浇筑，连续浇筑不留缝隙。渠道混凝土浇筑施工程序示意图渠道混凝土浇筑施工程序示意图(跳仓浇筑跳仓浇筑)渠道混凝土浇筑施工程序示意图渠道混凝土浇筑施工程序示意图(分缝、槽钢、防渗模分缝、槽钢、防渗模)（4）操作程序操作程序 a.跳仓浇筑 首先分块隔板跳仓浇筑渠道边坡，然后浇筑渠道底板。第一次隔板浇筑渠道边坡时，按分缝间距在每块缝的两侧立挡板（一般使用槽钢），并固定之；再根据渠坡的高度，制作一活动操作架，施工人员能进行上下操作，以利于混凝土的入仓、振捣和抹面。浇筑渠道边坡混凝土时，应自下而上、按水平方向往上升方向浇筑，一个分缝块应连续浇筑完成。a.跳仓浇筑第二次浇筑渠道边坡混凝土时，待第一次渠道边坡混凝土完成48小时后，才能进行隔板内的渠道边坡混凝土浇筑。边坡混凝土浇筑完成后，再浇筑底板混凝土。底板砼可连续浇筑。（4）操作程序操作程序 双牌灌区防渗渠道双牌灌区防渗渠道混凝土混凝土无缝施工无缝施工b.振捣 渠坡混凝土浇筑时，熟料铺垫厚度应比设计大1020%，堆迭的骨科应均匀分散于有浆处，先用括板初步整平，再用小型平板振捣器自下而上纵向振捣一遍、横移振捣一遍，纵横移动振捣搭接宽度不小于5cm。（4）操作程序操作程序 c.抹面 振捣完成后，先用长木泥抹初抹，再用铁泥抹细抹，直至表面平整。注意必须原浆抹面。（4）操作程序操作程序 渠道混凝土浇筑施工浇筑现场渠道混凝土浇筑施工浇筑现场3.3 技术质量要求技术质量要求(1)材料质量材料质量水泥要求为硅酸盐、普通硅酸盐水泥，标号为R32.5以上；砂的绸度模数在2.63.2之间；卵（碎）石级配好、强度高，粒径根据浇筑砼厚度来确定。水：为一般饮用水。水：为一般饮用水。模板：建议采用槽钢。模板：建议采用槽钢。土工膜：要求正规厂家，国标，两布土工膜：要求正规厂家，国标，两布一膜或三布二膜，一膜或三布二膜，350400g/m2。渠道混凝土浇筑施工工艺示意图渠道混凝土浇筑施工工艺示意图(2)工艺要求工艺要求A.严格控制水灰比。根据天气温度和渠道基面吸水性及材料含水率试验选用合适的水灰比，既能保证砼的稳定性又能保证砼密实。可使用合适的微膨胀掺加剂，提高混凝土的抗收缩能力。B.混凝土浇筑后应及时洒水养护。以减小其硬化过程中的水分蒸发，从而减小收缩、温差和收缩应力，以达到减少砼裂缝的目的。五、效果分析5.1 有利于施工管理，控制工程质量。5.2 抑制渠道杂草生长，减少渠道淤积，节省维修费用。5.3 减少渗漏损失，节约了水资源。5.4 节省工程造价。伸缩缝不需要填充。省工、省投资。几点要求几点要求总的要求：总的要求：直如线直如线 弯如月弯如月 平如镜平如镜 硬如铁硬如铁 具体要求：具体要求：1、基础完成后必须验收。、基础完成后必须验收。2、机械拌和。、机械拌和。3、材料规格合格、质量要好。、材料规格合格、质量要好。4、原浆抹面，不准加浆。、原浆抹面，不准加浆。谢谢 谢！谢！
