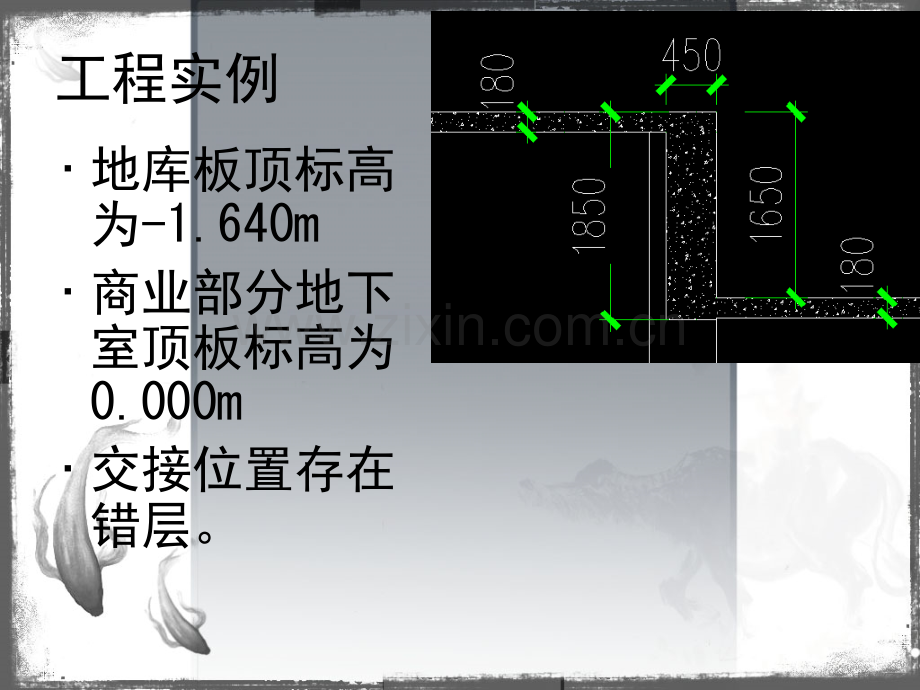

PKPM中中satwe对于梁重叠的对于梁重叠的计算处理计算处理-用于错层结构建模用于错层结构建模工程实例地库板顶标高为-1.640m商业部分地下室顶板标高为0.000m交接位置存在错层。建模-错层-使用两个标准层建模B2FB1F 层高1650mm存在问题：错层部分深梁连接2个楼板，如果下层使用虚梁进行导荷，则错层梁无法承受下层板的荷载。故尝试使用PKPM中的梁归并特性。黄色部分建立100100的虚梁红色部分建立4501850的梁偏心与柱外侧平齐黄色部分建立4501850的梁将梁顶标高设为1650 层号 塔号 质心 X 质心 Y 质心 Z 恒载质量 活载质量 3 1 70.719 16.061 12.550 310.0 28.2 2 1 72.508 15.138 5.850 595.0 79.3 1 1 79.075 10.484 4.200 1187.3 162.1 3 1 70.719 16.061 12.550 310.0 28.22 1 71.211 16.035 5.850 391.4 49.3 1 1 78.448 10.916 4.200 1395.3 192.8 红色为虚梁计算模型结果 导入satwe计算，自动删除下层梁并能将下层的荷载导入该错层梁上层号(标准层号)塔号 梁元数 柱元数 墙元数 层高 累计高度 (混凝土/主筋)(混凝土/主筋)(混凝土/主筋)(m)(m)1(1)1 15(30/360)23(30/360)0(30/300)4.200 4.200 2(2)1 22(30/360)15(30/360)0(30/300)1.650 5.850 3(3)1 22(30/360)15(30/360)0(30/300)6.700 12.550梁归并结果虚梁结果错层梁所在层内力对比-弯矩梁归并结果-梁端弯矩明显增大梁归并结果虚梁结果错层梁所在层内力对比-剪扭梁归并结果-梁端建立明显增大，梁对下层板的嵌固作用使扭矩减小错层梁所在层内力对比-柱轴力-活载组合下下半段的柱轴力基本一致虚梁归并梁
