电气设备.pptx

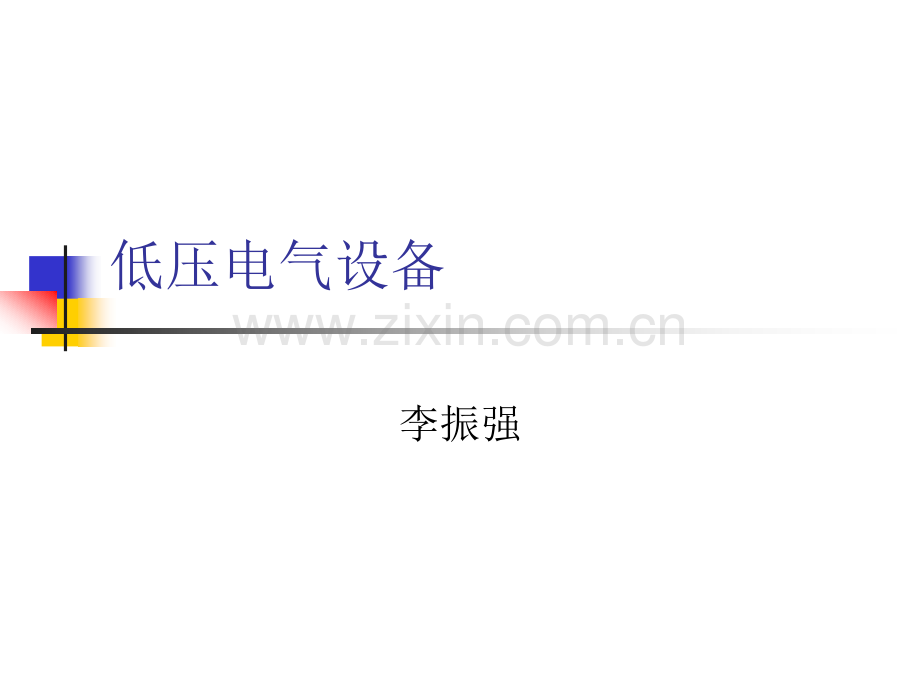

低压电气设备李振强熔断器n熔断器是一种最简单的保护电器，它串接在电路中，当通过它的电流超过规定值并达到一定时间后，其熔体熔化并分断电路，避免事故的蔓延。n特点：价格便宜，体积小，重量轻 供电可靠性差，保护性能差结构与动作过程n熔体 铜、银n连接熔体的触头装置n外壳 陶瓷、玻璃、塑料n可分为以下几个过程：（1）熔断器熔体因过载或短路而加热到熔化温度。（2）熔体的熔化和气化。（3）间隙击穿和产生电弧。（4）电弧的熄灭，电路分断。n电压等级 高压、低压n有无填料 有填料、无填料n安装位置 户内、户外n结构 插入式、螺旋式、管式n不常用（淘汰）n西方 熔断器的标识nR nFUSEn熔断器的额定电流 取决于熔断器各部分长期工作时所允许的温升，在该值下工作，熔断器不会被损坏。n熔体的额定电流 熔体长期通过的不被熔化的最大电流。对于电动机一般取（1.52）倍电动机额定电流。n熔断器对过载反应是很不灵敏的，当系统电气设备发生轻度过载时，熔断器将持续很长时间才熔断，有时甚至不熔断。因此，熔断器一般不宜作过载保护，主要用作短路保护。接触器n接触器是电力拖动和自动控制系统中应用普遍的一种控制电器。n直接或远距离接通和分断电动机，其它操作频繁的电路中。n能够短时通断10倍额定电流之内的负荷，但不能切断短路电流。因此不能用来保护电气设备。接触器主要由电磁线圈、电磁铁、触头、灭弧罩和辅助触点组成。当线圈8通电时，产生磁通吸引衔铁4，使动触头3和静触头2闭合；当电磁铁线圈断电后，衔铁受到自身重量和弹簧力作用而返回，使触头分离。n按下启动按钮QA将控制回路接通，接触器线圈C通电后，主触头C闭合接通主电路，电动机开始运转。与此同时，和QA并联的常开辅助触点C也闭合，保证主触头C在闭合状态。+KM -KM几种常见接触器热继电器 俗称“热偶”n热继电器用来保护三相电动机过负荷。n与接触器共同组成磁力启动器。一般由加热元件、控制触头和动作系统、复位机构三部分组成。nJR系列n3UA系列n 具有差动式断相保护；n 具有脱扣指示；n 具有手动复位和自动复位按钮；低压断路器n广泛地用于500V以下的交直流装置中。n具有过载、短路和欠压（失压）保护。n通断容量大、保护功能全，但不易频繁操作。n低压断路器由：n 通断元件（触头和灭弧装置）n 感应元件（脱扣元件）n 传递元件（自由脱扣机构和操动机构）n 组成。n塑壳式（又称装置式）DZ系列n框架式（又称万能式）DW系列DZ型n塑壳式断路器具有过载长延时、短路瞬动的二段保护功能，还可以与漏电器、测量、电操等模块单元配合使用。在低压配电系统中，常用它做终端开关或支路开关，取代了过去常用的熔断器和闸刀开关。n施耐德电气公司(SchneiderELectric）梅梅兰日兰兰日兰(Merlin Gerin)Compact NSn西门子西门子(SIEMENS)3VU系列系列3VFl型型塑壳式断路器塑壳式断路器n正泰集团公司NM8系列塑壳式断路器系列塑壳式断路器n长征电器一厂长征电器一厂MB30系列塑壳式断路器塑壳式开关操动机构Compact NS 开关的保护n 热磁脱扣器（TM)热保护（过载保护）：Ir 电磁保护（短路保护）：Imn电子脱扣器 （长延时）过负荷 （短延时）短路电流 （瞬时）短路电流nVigi接地故障模块：电动机接地时跳闸操作MLSMLSDW型开关的操作与保护n分断按钮 O PUSH OFFn闭合按钮 PUSH ONn储能指示 charged(已储能）discharged(释放）n主触头位置指示 O OFF n ONn由储能机构进行操作，能快速地“闭合”“断开”断路器。机构的储能既可手动也可电动。nSTR(/ST48）控制单元，过载长延时、过载短延时、短路瞬时、接地故障保护。
