电流互感器原理.pptx

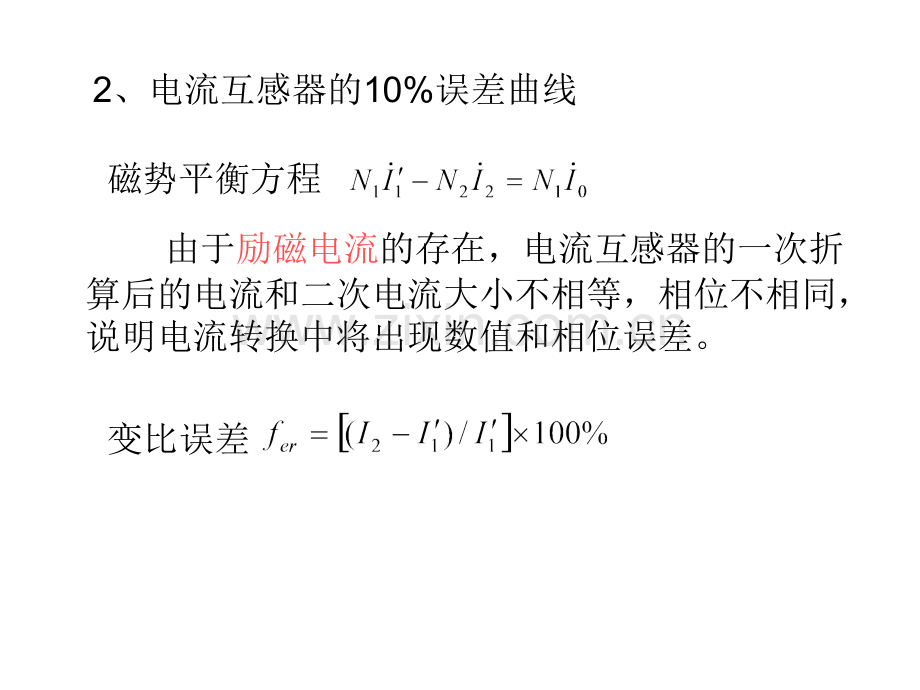

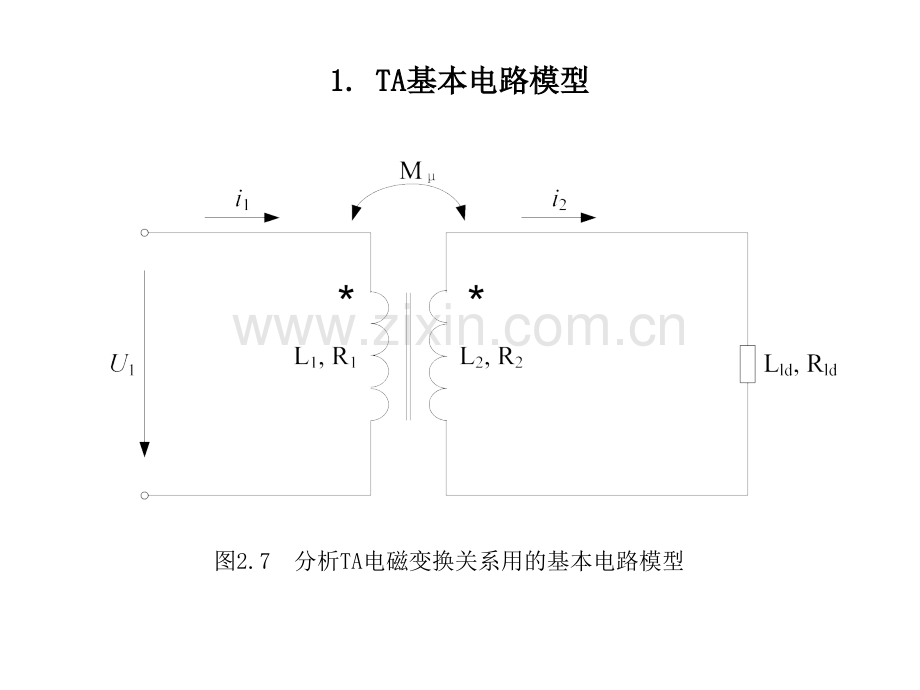

1.TA1.TA基本电路模型基本电路模型图2.7 分析TA电磁变换关系用的基本电路模型 2、电流互感器的10%误差曲线磁势平衡方程 由于励磁电流的存在，电流互感器的一次折算后的电流和二次电流大小不相等，相位不相同，说明电流转换中将出现数值和相位误差。变比误差2.3.2.3 TA的稳态特性分析的稳态特性分析1.TA各侧电量的基本相量关系各侧电量的基本相量关系（2.6）图2.8 分析TA电磁变换关系用的等值电路图(a)用于TA暂态分析的等值电路图；(b)用于TA稳态分析的等值电路图(a)(b)（2.8）图2.9 分析TA电磁变换关系用的等值相量图 为了控制误差在一定的范围，对一次电流倍数及二次侧的负载阻抗有一定的限制。误差曲线是指一次电流倍数与最大允许负载阻抗的关系曲线，称为10%误差曲线。允许变比误差为10，角度误差为7。一次电流倍数 二次负荷阻抗较大则允许的一次电流倍数就较小。如果二次负荷阻抗较小，则允许的一次电流倍数就较大。允许的二次负荷阻抗 2.3.2.5 TA特性的讨论与小结特性的讨论与小结(1)TA的稳态误差稳态误差包括比差、角差。工程上稳态变比误差在最大短路电流时应满足10%误差要求，10%误差曲线由制造厂家提供。在确定的一次短路电流倍数条件下，合理地减小二次负担可减小误差。稳态模型可用恒定阻抗组成的T型等值电路表示。稳态误差是建立在输入量为工频正弦电流量基础上的。当 （或 很大时）很大时，同样会引起（稳态）周期性饱和，使 的误差大大的增加。(2)TA的故障暂态误差故障暂态过程中，TA的暂态误差主要由衰减直流分量引起。由于电磁式TA对直流分量传变困难，直流分量几乎全部流过励磁回路，使TA饱和加剧，二次回路电流误差大大增加。故障暂态电流突增到TA发生饱和需要一定时间。因此在故障初瞬一段时间内，二次电流误差很小；然后因衰减直流分量作用使TA出现饱和，甚至是严重饱和，二次电流严重畸变(一次电流越大饱和时间越短，一般最严重情况可能小于10ms)；进入故障稳态过程后，饱和降低，误差会减小(设计时要求TA此时应要求满足10%误差要求)。
