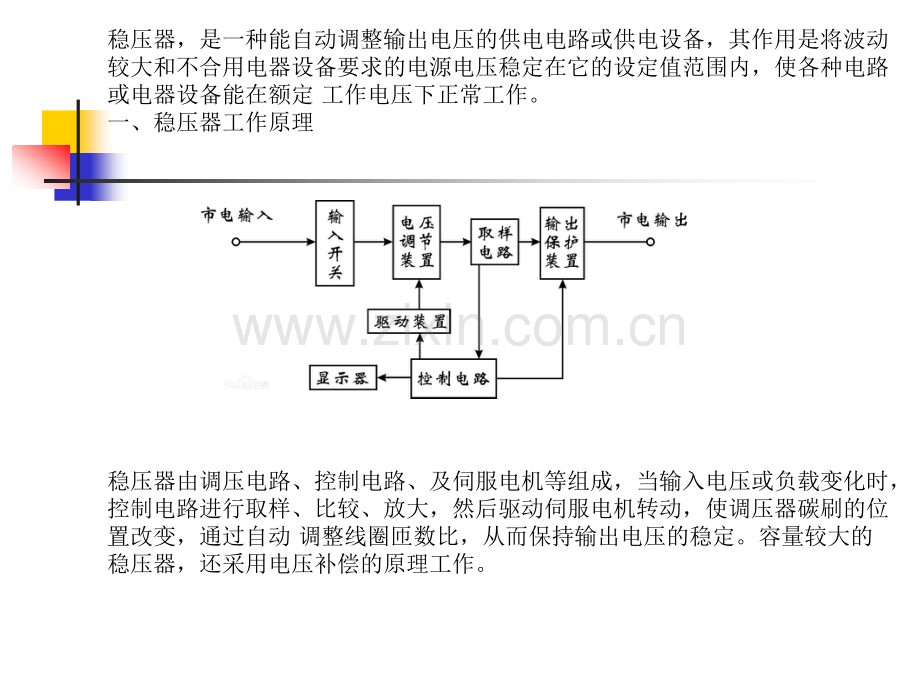

答辩人：指导老师：欧阳华斯电源 稳压器原理介绍原理介绍稳压器，是一种能自动调整输出电压的供电电路或供电设备，其作用是将波动较大和不合用电器设备要求的电源电压稳定在它的设定值范围内，使各种电路或电器设备能在额定 工作电压下正常工作。一、稳压器工作原理稳压器由调压电路、控制电路、及伺服电机等组成，当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动 调整线圈匝数比，从而保持输出电压的稳定。容量较大的稳压器，还采用电压补偿的原理工作。二、稳压器种类稳压器有大型的几十至几百千瓦的电力稳压器，是供给大型实验设备的工作电源。也有小型的几瓦到几千瓦的交流稳压器，是为小型实验室或家庭电器提供高质量电源。最初的电力稳压器是靠继电器的跳动稳定电压的。当电网电压出现波动时，电力稳压器的自动纠正电路启动，使内部继电器动作。迫使输出电压保持在设定值附近，这种电路优 点是电路简单，缺点是稳压精度不高并且每一次继电器跳动换挡，都会使供电电源发生一次瞬时的中断并产生火花干扰。这对电脑设备的读写工作干扰很大，容易造成电脑出现错 误信号，严重时还会使硬盘损坏。特色与功能 特色：1、稳压范围最大 2、稳压精度最高功能：1、过电压保护功能 2、过低压保护功能 3、R.S.T欠相保护 4、瞬间断电延迟保护 5、过载保护功能 6、短路保护功能 7、旁路开关切换功能 8、输出电压可调功能 9、采CPU监控功能 10、AVR开机自我检测功能 11、采分离式稳压设计功能 12、电源异常指示灯 功能：1、过电压保护功能 2、过低压保护功能 3、R.S.T欠相保护 4、瞬间断电延迟保护 5、过载保护功能 6、短路保护功能 7、旁路开关切换功能 8、输出电压可调功能 9、采CPU监控功能 10、AVR开机自我检测功能 11、采分离式稳压设计功能 12、电源异常指示灯
