地下室底板面层二次结构渗水处理方案.doc

。

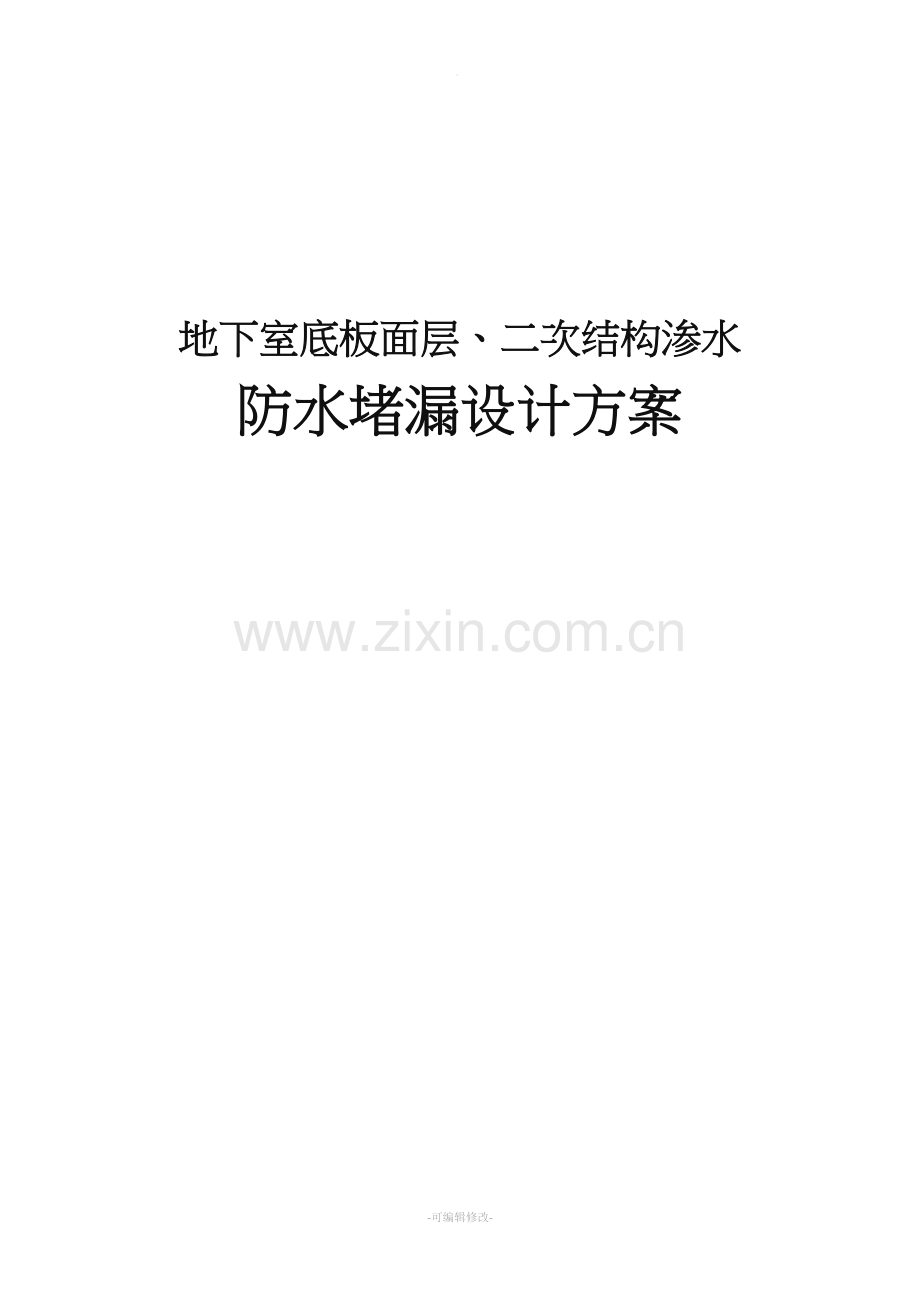

地下室底板面层、二次结构渗水
防水堵漏设计方案

地下室底板面层、二次结构渗水

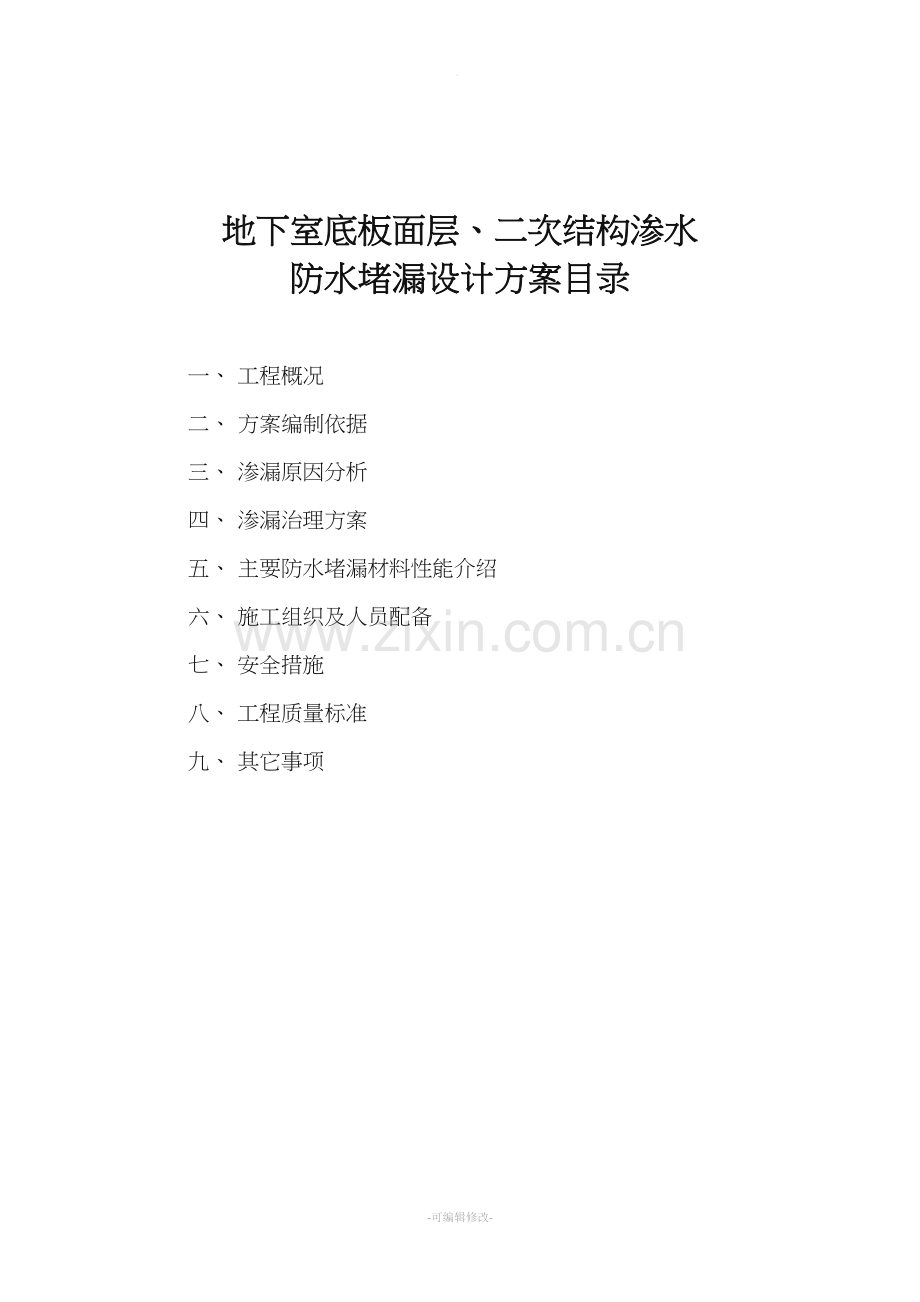

防水堵漏设计方案目录

一、 工程概况
二、 方案编制依据
三、 渗漏原因分析
四、 渗漏治理方案
五、 主要防水堵漏材料性能介绍
六、 施工组织及人员配备
七、 安全措施
八、 工程质量标准
九、 其它事项

-可编辑修改-
地下室底板面层、二次结构渗水
防水堵漏设计方案
一、工程概况
1、本工程使用功能为地下室。
2、本工程渗漏情况：
一、因使用功能需要，在地下室顶板处凿除混凝土增设通风井道，施工过程中浇筑二次结构圈梁等。现二次结构圈梁与原混凝土结构的连接缝渗水，原使用聚氨酯发泡注浆止水未达到效果。
二、地下室底板表面有大面积的渗水裂缝，地下室地坪四周一圈与混凝土墙壁连接处均有往上渗水的现象，比较严重。
二、方案编制依据
1、《建筑防水工程技术规范》DBJ15-19-2006 。
2、《地下工程防水技术规范》 GB 50108-2008 。
3、《地下室防水工程质量验收规范》GB 50208-2002 。
4、《建筑工程施工质量验收统一标准》GB50300-2013。
5、地下工程注浆技术（地质出版社）。
6、《建筑施工安全技术统一规范》GB50870-2013。
7、《建筑施工安全检查标准》（JGJ59-99）。
8、《施工现场临时用电安全技术规范》（JGJ46-2011）。
三、渗漏原因分析
经现场技术人员勘察，此渗水情况渗漏原因：
1、 二次结构圈梁与原混凝土结构的连接缝渗水：
因使用功能需要，在地下室顶板处凿除混凝土增设通风井道。以为后加设施，施工过程中必须涉及二次结构等施工过程。根据现场情况，在施工浇筑二次结构圈梁时混凝土的浇筑没有振捣到位为原因之一。在浇筑二次结构圈梁时，应在原混凝土结构表面进行植筋操作，保证后浇筑混凝土与原混凝土结构的连接牢固，避免二次结构施工完成后的沉降过程导致裂缝的产生，造成渗水问题。
2、地下室底板表面有大面积的渗水裂缝，地下室地坪四周一圈与混凝土墙壁连接处均有往上渗水：
根据现场情况反应，该地下室之前出现底板表面渗水情况，但并未作出防水堵漏措施，而是浇筑一层混凝土地坪设法阻挡该渗漏水，并未达到效果。后此种情况反复出现并施工3次，最终出现现渗水情况。
在初地下室底板表面出现渗水情况时，应及时进行防水堵漏措施，渗漏水处理完毕后，方可进行地下室底板地坪混凝土的浇筑。
四、渗漏水治理方案：
本方案提供解决方案为：
1、 二次结构圈梁与原混凝土结构的连接缝渗水：
1、治理原则：耐寒材料、刚柔结合、多道防水、综合整治。
2、工作思路：防、堵相结合。
3、 具体做法：
① 、凿除二次结构圈梁现松动混凝土，凿除原堵漏施工的聚氨酯发泡剂，并清理干净。
② 、凿除后孔洞使用易盾速凝防水堵漏浆料止水加固抹平，并在填补过程中有距离的埋设注浆钉数枚。
③ 、待速凝防水堵漏浆料硬化完毕后，对已经埋设完成的注浆钉进行丙烯酸盐灌浆处理，填补上部过程中未能处理到位的孔洞缝隙等等。
④ 、操作完毕，在速凝防水堵漏浆料表面涂刷缓凝背水面一喷灵3遍，涂刷面积应比原渗漏面积扩大30cm以上。
⑤ 、堵漏施工完毕后，进行实时观察即可。

2、 地下室底板表面有大面积的渗水裂缝，地下室地坪四周一圈与混凝土墙壁连接处均有往上渗水：
① 、对地下室底板表面及地坪四周一圈的渗水裂缝进行丙烯酸盐灌浆止水处理，每一条渗水裂缝必须都处理到位。
② 、注浆止水完毕后，去除注浆针头，地坪表面垃圾灰尘等清理到位。施工SBS防水卷材层一道，卷材施工完毕，施工卷材保护层一道。
③ 、堵漏施工完毕后，进行实时观察即可。

二、根据本工程实际情况，地下室底板表面和二次结构部位出现渗漏水现象，请见现场照片：

（二次结构部位渗水现场照片）

（二次结构部位渗水现场照片）

（底板表面及地坪四周一圈渗水现场照片）
对已经产生的裂缝应视为活缝来进行治理，按照有关国家施工技术规范的要求，对不规则裂缝采用“耐寒材料，高压注浆，多道防线，综合整治”的原则进行防水堵漏，以达到不渗漏及长期正常使用的目的。建议对所有不规则裂缝进行修复处理。以满足正常使用的要求，对需进行修补的裂缝应采用灌注丙烯酸盐堵漏灌浆材料进行结构补强注浆。具体高压注浆堵漏方案介绍如下：
1、高压注浆堵漏－工法特性
　　是利用高压灌注机所产生的巨大压力,将药剂送至壁体裂缝的中间部位，使药剂以裂缝中间部位为中心向四周扩散。药剂与水快速反应硬化后，将裂缝永久性堵住，确实达到堵漏的效果。
　　本工法所使用的高压注浆机，灌注压力高、流量大，可快速止水，确为有效的堵水工法。尤其是对大量涌水的漏水点，本工法更有神奇之处。
　　本工法的灌注点是由结构裂缝的中心位置开始灌注，正确性高。尤其是对厚度较大的混凝土壁体，使用本工法堵漏更是快速且有效。
2、高压注浆堵漏工法－材料特性
　　 本工法所采用注浆材料为丙烯酸盐堵漏灌浆材。是一种由多种金属氧化物、氢氧化物和丙烯酸反应生成的丙烯酸盐混合物的水溶液，加入各种所需的组分生成的一种低粘度的灌浆材料。专业判断、正确的选用材料，对症下药，达到事半功倍的效果。

斜插法 机械灌注原理图
3、机具
丙烯酸盐高压灌注机，灌注压力可达10~20MPa以上，可进入0.02mm以上的发丝裂缝。
4、 施工步骤
（1）于施工缝最低处左或右10cm~20cm处倾斜45度钻孔至结构体厚度之一半深度，循序由低处往高处钻，孔径为ø10~13mm孔距视裂缝厚度决定，一般依20cm~30cm为宜，钻孔完成后即可一次性埋设所有灌注针头；
（2）灌注针头设置完成后，再以高压灌注机由下往上注入丙烯酸盐堵漏灌浆材，丙烯酸盐堵漏灌浆材于结构表面渗出时，再灌注其它针头；
（3）填塞高密度的裂缝，某些灌口应视具体情况作多次循环灌注来补塞止水剂未达到之裂缝。灌注完成后，即可去除灌注针头。
（4）注浆完毕无明水后施工缓凝背水面一喷灵聚合物改性防水涂料作为防水涂层。

五、 主要防水堵漏材料性能介绍
（一）速凝防水堵漏浆料：本产品是由单组分组成的干混浆料，加水搅拌后，能促使胶凝中以及粗、细材料中的所有大小金属元素进行氧化反应。产生高电解液，使颗粒碎解分解，加速其水化速度，以达到完全水化的程度。氧化反应中同时产生大量的高浓度浆体，具有最佳的胶性与致密性。硬化后具有抗水渗透、抗干缩龟裂等性能。
速凝防水堵漏浆料性能特点：
1、 优异的防水抗渗能力，真正的多重动态防水。
2、 初凝时间短，只需45秒，可在水下使用；不收缩、无腐蚀、非金属、适合引用水池；高强度、有限膨胀、环保、无毒。
3、 超长的使用寿命，抗冻、抗老化，整体寿命和混凝土接近。
速凝防水堵漏浆料用途：
1、用来瞬间封堵流动的水或混凝土或砖石的渗漏。
2、蓄电池、游泳池、导水管、高抗渗性竖井、涵洞、高抗渗防水屋顶、楼层厨房、卫生间、建筑地板、高抗渗浆料防潮层、浆料防水层。
3、大坝混凝土浆料层，桥梁混凝土浆料层等。
抗冻工程、冷库、冷藏室、冷冻厂等。
（二）丙烯酸盐堵漏灌浆材料：本产品是一种由多种金属氧化物、氢氧化物和丙烯酸反应生成的丙烯酸盐混合物的水溶液，加入各种所需的组分生成的一种低粘度的灌浆材料。在多种助剂的作用下，发生自由基反应由线性分子，发生交联生成网格状高分子的凝胶体。凝胶体不溶于水、强度高、弹性大粘结性强、耐腐蚀性能优良、收缩小。是新一代防水堵漏材料，彻底解决其他材料堵漏后反复渗漏的难题。
丙烯酸盐堵漏灌浆材料性能特点：
1、浆液粘度小，渗透性强，固化前保持不变，有良好渗透性，在压力作用下可逆向灌入渗漏通道中，充满通道，并固结堵死渗漏通道。
3、 凝胶体弹性好，能够防止裂缝变形破坏粘接面再次出现渗漏现象。
3、粘结力强，凝胶体与混凝土表面的粘结性能好，能牢固的粘附在混凝土的表面，不脱离。
4、干湿环境适应性强，在干冷热循环的环境中仍然能牢固的粘附在混凝土表面，不会因失水收缩或是低温冰冻而脱离混凝土裂缝面。
丙烯酸盐堵漏灌浆材料用途：
1、隧道、桥梁、地铁、水坝、港湾、人防工程等的裂缝。
2、建筑物地下室、内外墙、结构蜂巢、混凝土构件上干湿裂缝。
丙烯酸盐堵漏灌浆材料施工注意事项：
①丙烯酸盐堵漏灌浆材料应密封贮存在阴凉、干燥处，严禁暴露在空气中或接触水，以防凝胶变质。
②严禁接触明火或高温，以防燃烧或膨胀后外泄。
③注浆时应戴防护眼镜。
④本品保存期12个月，如超过12个月，但经测试符合标准要求仍可继续使用。
产品包装：本产品用20kg圆柱型塑料桶包装。
缓凝背水面一喷灵：本产品是弹性双组份，聚合物改性防水涂料，可对混凝土砖石结构，天然石材等带有裂纹的基面提供防水保护。
缓凝背水面一喷灵性能特点：
1、耐背水压2-4米
2、抗裂纹宽度达1毫米
3、粘结力强
4、抗水侵蚀
5、潮湿基面粘结性好，可透气。
6、无毒无味，绿色环保。
缓凝背水面一喷灵用途：做内防水层，防止外部潮气溅入，特别适合车库顶板，空心楼板等结构易位移变形的位置。
缓凝背水面一喷灵施工工艺
①清理基层：防水层施工前要将工作面内的空鼓、疏松、残灰、起皮，浮尘、油污彻底清理冲洗干净。
②拌料：将缓凝背水面一喷灵的粉料与浆料按3:1的配比混合并搅拌均匀，搅拌5min即可投入使用。
③施抹：将拌制好的浆料均匀地抹到渗漏的部位，施工抹面应基本平整。
④水化：浆料施抹到渗漏表面后迅速产生水化反应，形成第一道防水抗渗层，水化时间不小于8h。
⑤第二次施抹：8h后，防水层表面具有一定强度即进行第二次施抹，厚度为1~2mm，表面应平整。
缓凝背水面一喷灵施工要求
①施工时环境温度不低于0℃；
②防水粉料应现用现拌，拌合好的浆料应在30min内用完，以防硬化；
③粉料运至施工现场，切忌雨淋、受潮，存放在干燥通风处以防硬化

施工现场丙烯酸盐灌浆材料注浆止水

施工现场丙烯酸盐灌浆材料注浆止水

施工现场缓凝背水一喷灵施工

施工现场缓凝背水一喷灵施工
六、施工组织及人员配备
1、施工组织
该项目工程应实行项目法管理，设项目负责人，做到人财物，责权利到位，精心组织、科学管理，及时协调，确保各项堵漏工艺程序按要求顺利进行。
2、人员配备
项目负责人1名，全面负责该工程的管理和与甲方联系，技术负责人1名负责工程技术质量，项目执行经理1名负责施工技术，现场工长1名负责现场管理、安排和领班作业。
材料员兼安全员1名全方位负责现场安全和材料领发及临时购料，防水技工10名，负责防水堵漏施工。
七、安全措施
1、进场施工人员必须严格遵守各项操作规程，严禁违章作业。
2、作业现场必须加强通风，保持空气清晰，并配备充足的照明设施。
3、施工用电源必须配备漏电保护装置。
4、公司必须具备“安全生产许可证”。
八、工程质量标准
按国家颁布的《地下工程防水技术规范》GB 50108-2008中规定防水一级防水标准即达到滴水不漏的质量标准进行堵漏工程质量验收。使用所有防水材料必须确认符合要求后方可使用。
本防水工程保修期为五年，保用期为永久。
九、其他事项
1、在施工时严禁吸烟及带入火种。
2、必须穿戴好工作服和手套和防护眼镜。
3、防水堵漏材料必须分类堆放整齐。
4、双组份材料必须搅拌均匀。
5、注浆设备每次用完后必须及时清洗。
