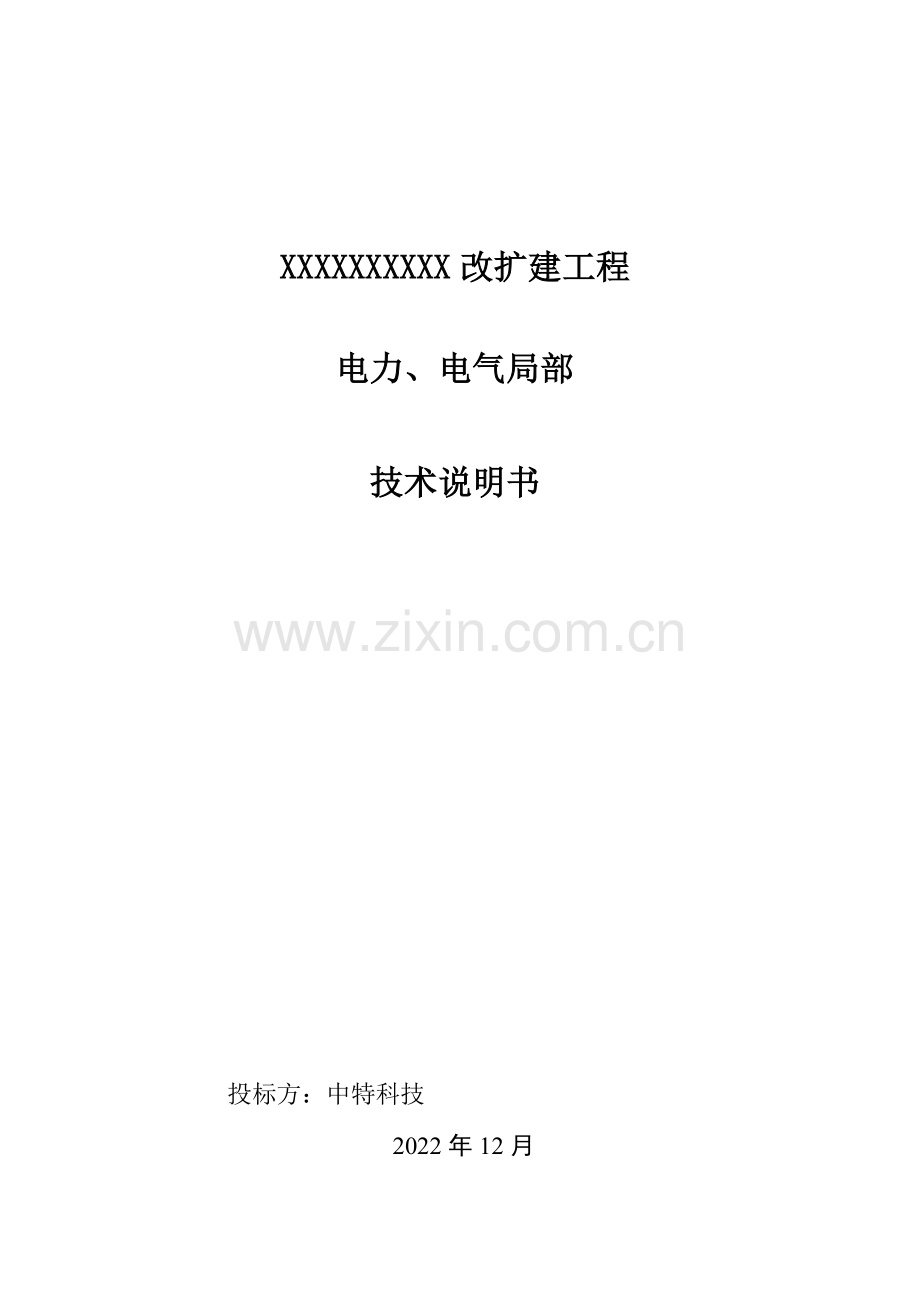

xxxxxxxxxxx改扩建工程 电力、电气局部技术说明书

XXXXXXXXXX改扩建工程

电力、电气局部

技术说明书

投标方：中特科技
2022年12月
2

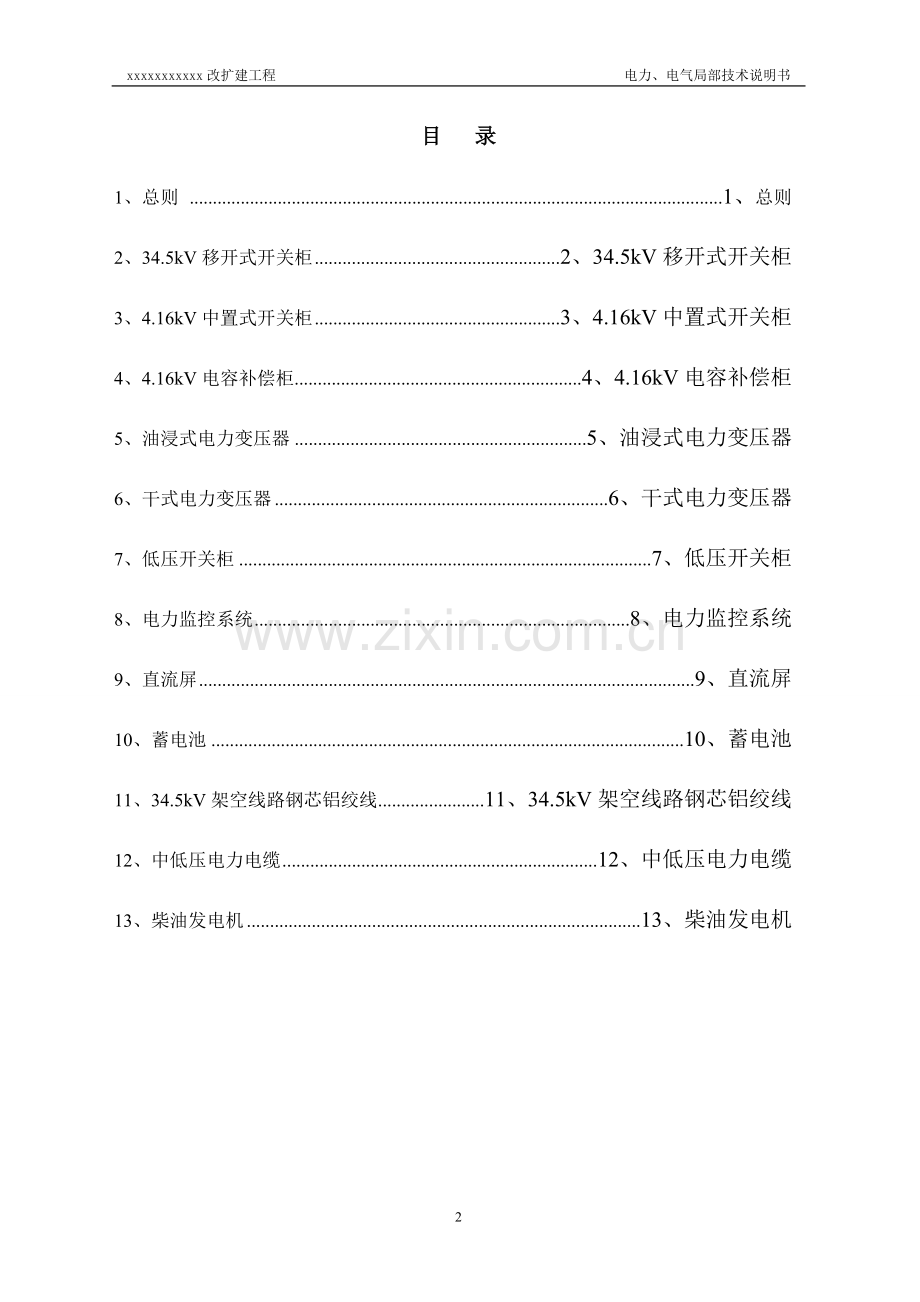

目 录
1、总则 1、总则
2、34.5kV移开式开关柜 2、34.5kV移开式开关柜
3、4.16kV中置式开关柜 3、4.16kV中置式开关柜
4、4.16kV电容补偿柜 4、4.16kV电容补偿柜
5、油浸式电力变压器 5、油浸式电力变压器
6、干式电力变压器 6、干式电力变压器
7、低压开关柜 7、低压开关柜
8、电力监控系统 8、电力监控系统
9、直流屏 9、直流屏
10、蓄电池 10、蓄电池
11、34.5kV架空线路钢芯铝绞线 11、34.5kV架空线路钢芯铝绞线
12、中低压电力电缆 12、中低压电力电缆
13、柴油发电机 13、柴油发电机

2

1、总则
1.1 概述
本技术说明书适用于xxxxxxxxxxx改扩建工程电力、电气工程以及包括在其中的设备、材料的选购、制造及安装调试。
本技术说明书未充分引述有关标准和标准要求，投标方保证满足招标技术规格书要求，符合工业标准，技术先进，功能完善，使用牢靠，稳定性好，修理保养简便的成熟产品。
投标方对所选配设备的售后效劳、维护、修理响应时间等做出明确的说明和承诺。
投标方严格按招标技术规格书的要求选配包括在本电力、电气工程中的配套设备和材料。
投标方依据招标技术规格书中的要求编制投标文件，明确阐述各项设备的型号、规格、技术参数和其他技术数据。
1.2 供货范围
本技术说明书适用于xxxxxxxxxxx改扩建工程电力、电气工程中34.5kV移开式开关柜、4.16kV中置式开关柜、4.16kV电容补偿柜、34.5/4.16kV三相油浸式双绕组电力变压器、4.16/0.48kV干式电力变压器、0.48/0.208kV干式电力变压器、0.48kV开关柜、0.208kV开关柜、电力监控系统、直流屏、蓄电池组〔贫液式〕、0.208kV柴油发电机组、34.5kV架空线路钢芯铝绞线及附件、26/35kV电力电缆、3.6/6kV电力电缆、0.6/1kV电力电缆等。
1.3 使用条件
1.3.1 四周空气温度
最高不超过40℃，且在24h内测得的平均温度不超过35℃。
最低温度不低于-10℃。
1.3.2 环境相对湿度〔在25℃时〕
日相对湿度平均值不大于95%；
月相对湿度平均值不大于90%。
应考虑凝露对设备的影响。
1.3.3 海拔高度
适用于设备的外绝缘，绝缘水平的设计规定海拔高度不超过1000m。
1.3.4 污秽
环境污秽等级：Ⅱ级。
凝露和污秽运行条件下的严酷等级为2级〔ChP1或ChPh〕，设备用于没有温度把握的地点。
1.3.5 覆冰厚度
不超过10mm。
1.3.6 振动
耐受地震烈度规定为8度：
水平重量 0.25g
垂直重量 0.125g
能承受用三周正弦波的0.25g水平加速度和0.125g垂直加速度同时施加于支持构造最低局部时，在共振条件下所发生的动态地震应力，并且安全系数应大于1.67。

2、34.5kV移开式开关柜
34.5kV移开式开关柜为厦门ABB开关的ZS3.2型金属铠装移开式真空断路器柜。
共配置8台开关柜，其中受电柜1台、计量柜1台、PT柜1台、变压器馈电柜2台、线路馈电柜3台。
2.1 开关柜为户内型，金属铠装移开式真空断路器柜，全部受电、馈电回路均承受真空断路器。开关柜内用金属隔板分隔成母线室、断路器室、电缆室、低压室四个不同的功能单元，柜体外壳和各功能单元之间的隔板均承受敷铝锌钢板弯折后铆接而成。开关柜的顶部，在母线室、断路器室、电缆室的上方均设有压力释放装置。开关柜后封板分为独立的上下两块，并可拆卸，以便利检修。
型号： ZS3.2
额定电压(kV)： 40.5
额定工作电压(kV)： 34.5
主母线额定电流(A)： 1250
分支母线额定电流(A)： 1250
额定短路开断电流(kA)： 31.5
额定短路关合电流(kA)： 80
额定热稳定电流(有效值，kA/4s)： 31.5
额定动稳定电流(kA)： 80
额定频率(Hz)： 60
1min工频耐压(有效值，kV)：
相对地、相间 ： 95
隔离断口： 118
雷电冲击电压(峰值，kV)：
相对地、相间 ： 185
隔离断口： 215
母线： 三相
防护等级： IP4X〔外壳〕
2.2 真空断路器：断路器为真空断路器，弹簧操作机构与真空断路器一体化。
型号： VD4-40.5
额定电压(kV)： 40.5
额定工作电压(kV)： 34.5
额定电流(A)： 1250
额定频率(Hz)： 60
额定短路开断电流(kA)： 31.5
额定短路关合电流(kA)： 80
额定热稳定电流(有效值，kA/4s)： 31.5
额定动稳定电流(kA)： 80
额定操作挨次： 分-0.3s-合分-180s-合分
操作机构： 弹簧储能型
额定操作电压(DC.V)： 110
最大分闸时间(ms)： ≤45
最大合闸时间(ms)： ≤70
机械寿命(次)： 30000
电气寿命(次)： 20220
额定短路电流开断次数(次)： 50
2.3 继电保护装置。
继电保护装置选用先进的微机式多用途智能保护装置，集保护、把握、测量、监视等功能，多种保护组合在一起的保护装置有多种功能，每个功能有自己的显示装置，每个显示装置能手动复归。
保护装置为防震、防尘、抗电磁干扰式，安装和拆卸便利。
各类保护装置承受ABB公司的REF615系列保护测控装置，并具有以下功能：
a) 过电流保护功能
b) 速断过电流保护功能
c) 单相接地保护功能
d) 低/过电压保护功能
e) 过负荷保护功能
f) 故障记录功能
g) 把握功能
h) 测量功能
i) 监视功能
j) 通讯功能
2.4 技术响应
依据委内瑞拉帕鲁阿港改扩建工程“34.5kV移开式开关柜”技术规格书中表2.3做技术响应，具体见表2-1“供货范围及设备技术规格一览表”。
依据委内瑞拉帕鲁阿港改扩建工程“34.5kV移开式开关柜”技术规格书中表11.1做技术响应，具体见表2-2“技术参数和性能要求响应表”。
具体差异详见表2-3“技术差异表”。
必备的备品备件、专用工具和仪器仪表清单具体见表2-4“必备的备品备件、专用工具和仪器仪表清单”。
推举的备品备件、专用工具和仪器仪表清单具体见表2-5“推举的备品备件、专用工具和仪器仪表清单”。
主要元器件来源具体见表2-6“主要元器件来源一览表”。
设备投资本钱费用具体见表2-7“设备投资本钱费用表”。

95

表2-1 供货范围及设备技术规格一览表
序号
名 称
单位
工程要求
供方保证
型式、规格
数量
型式、规格
数量
1
34.5kV移开式开关柜，馈线柜，1250A，31.5kA〔W3、W4回路〕
台
DNF7-40.5
真空断路器：HVX40-31.5/1250，110VDC电机储能,弹簧操作机构
电流互感器：
LZZB9-35D 75/75/150/5A
0.2/0.5/10P20
电度表：三相多功能电度表 0.5S
零序电流互感器：LXK-∅160 100/5A
避雷器: YH5WZ-54/134
接地开关：JN-35
带电显示装置和数显温度把握器
配微机综合测控保护装置一套
配齐绝缘子及铜排
2
ZS3.2
真空断路器：VD4-40.5kV-31.5kA/1250A，DC110V电机储能，弹簧操作机构
电流互感器：LZZB9-35D 75/75/150/5A，0.2/0.5/10P20
电度表：三相多功能电度表 0.5s
零序电流互感器：LXK-∅160-100/5A
避雷器：YH5WZ-54/134
接地开关：JN-35
带电显示装置和数显温度把握器
配微机综合测控保护装置REF615一套
绝缘子及铜排等全套附件
2
2
34.5kV移开式开关柜，馈线柜，1250A，31.5kA〔W2回路〕
台
DNF7-40.5
真空断路器：HVX40-31.5/1250，110VDC电机储能,弹簧操作机构
电流互感器：
LZZB9-35D 50/50/150/5A
0.2/0.5/10P20
电度表：三相多功能电度表 0.5S
零序电流互感器：LXK-∅160 100/5A
避雷器: YH5WZ-54/134
接地开关：JN-35
带电显示装置和数显温度把握器
配微机综合测控保护装置一套
配齐绝缘子及铜排
1
ZS3.2
真空断路器：VD4-40.5kV-31.5kA/1250A，DC110V电机储能，弹簧操作机构
电流互感器：LZZB9-35D 50/50/100/5A，0.2/0.5/10P20
电度表：三相多功能电度表 0.5s
零序电流互感器：LXK-∅160-100/5A
避雷器：YH5WZ-54/134
接地开关：JN-35
带电显示装置和数显温度把握器
配微机综合测控保护装置REF615一套
绝缘子及铜排等全套附件
1
3
34.5kV移开式开关柜，主变进线柜，1250A，31.5kA〔T1、T2回路〕
台
DNF7-40.5
真空断路器：HVX40-31.5/1250，110VDC电机储能,弹簧操作机构
电流互感器：
LZZB9-35D 250/5A
0.2/0.5/10P20
电度表：三相多功能电度表 0.5S
零序电流互感器：LXK-∅160 100/5A
避雷器: YH5WZ-54/134
接地开关：JN-35
带电显示装置和数显温度把握器
配微机综合测控保护装置一套
配齐绝缘子及铜排
2
ZS3.2
真空断路器：VD4-40.5kV-31.5kA/1250A，DC110V电机储能，弹簧操作机构
电流互感器：LZZB9-35D 250/250/500/5A，0.2/0.5/10P20
电度表：三相多功能电度表 0.5s
零序电流互感器：LXK-∅160-100/5A
避雷器：YH5WZ-54/134
接地开关：JN-35
带电显示装置和数显温度把握器
配微机综合测控保护装置REF615一套
绝缘子及铜排等全套附件
2
4
34.5kV移开式开关柜，母线PT柜
台
DNF7-40.5
电压互感器：
JDZX9-34.5，34.5/:0.1/:0.1/:0.1/3kV
避雷器: YH5WZ-54/134
高压熔断器：RN2-35/0.5A，消谐器LXQ-35
配微机综合测控保护装置一套
配齐绝缘子及铜排
1
ZS3.2
电压互感器：JDZX9-34.5-34.5/:0.1/:0.1/:0.1/3 kV
避雷器：YH5WZ-54/134
高压熔断器：RN2-35/0.5A，消谐器LXQ-35
数显温度把握器
配微机综合测控保护装置xxx一套
绝缘子及铜排等全套附件
1
5
34.5kV移开式开关柜，计量柜
台
DNF7-40.5
电流互感器：LZZB9-35D，0.2S/0.5，300~600/5A
电压互感器：JDZ9-34.5，34.5 /0.1 kV
熔断器：RN2-35/0.5A
电度表：三相多功能电度表
配齐绝缘子及铜排
1
ZS3.2
电流互感器：LZZB9-35D，0.2s/0.5，300/600/5A
电压互感器：JDZ9-34.5，34.5/0.1 kV
熔断器：RN2-35/0.5A
电度表：三相多功能电度表
绝缘子及铜排等全套附件
1
6
34.5kV移开式开关柜， 1250A，31.5kA，电源进线柜〔GJ1回路〕
台
DNF7-40.5
真空断路器：HVX40-31.5/1250，110VDC电机储能,弹簧操作机构
电流互感器：
LZZB9-35D 600/5A
0.2/0.5/10P20
零序电流互感器：LXK-∅160 100/5A
避雷器: YH5WZ-54/134
带电显示装置和数显温度把握器
配微机综合测控保护装置一套
配齐绝缘子及铜排
1
ZS3.2
真空断路器：VD4-40.5kV-31.5kA/1250A，DC110V电机储能，弹簧操作机构
电流互感器：LZZB9-35D 600/600/1200/5A，0.2/0.5/10P20
电度表：三相多功能电度表 0.5s
零序电流互感器：LXK-∅160-100/5A
避雷器：YH5WZ-54/134
接地开关：JN-35
带电显示装置和数显温度把握器
配微机综合测控保护装置REF615一套
绝缘子及铜排等全套附件

表2-2 技术参数和性能要求响应表
一
断路器参数
1
型号
单位
项 目 要 求 值
〔工程单位填写〕
卖 方 提 供 值
〔供方填写〕
2
额定电流
A
1250
1250
3
温升试验电流
A
1.1In
1.1In
4
额定工频1min耐受电压
断口
kV
118
118
对地、相间
95
95
额定雷电冲击耐受电压峰值〔1.2∕50ms〕
断口
kV
215
215
对地、相间
185
185
5
额定短路开断电流
沟通重量有效值
kA
31.5
31.5
时间常数
ms
45
33～45
开断次数
次
≥20
50
首相开断系数

1.5
1.5
6
额定短路关合电流
kA
80
80
7
额定短时耐受电流及持续时间
kA/s
31.5/4
31.5/4
8
额定峰值耐受电流
kA
80
80
9
重合闸无电流间隙时间
ms
300
300
10
分、合闸平均速度〔参考〕
分闸速度
m∕s
产品技术条件规定
1.1±0.3
合闸速度
产品技术条件规定
0.6±0.2
11
分闸不同期性
ms
≤2
≤2
12
合闸不同期性
ms
≤3
≤3
13
分闸反弹幅值
mm
产品技术条件规定
≤3
14
合闸弹跳时间
ms
≤2
≤2
15
机械稳定性
次
≥10000
≥10000
16
额定操作挨次

分-0.3秒-合分-180秒-合分
合分-15秒-合分
分-0.3秒-合分-180秒-合分
17
异相接地故障开断试验
试验电流
kA
≥21.7
≥27.4
≥27.4
Xx
试验电压
kV
40.5
Xx
操作挨次

O–0.3s–CO–180s–CO分
分-0.3秒-合分-180秒-合分
18
容性电流开合试验(试验室)
试验电流
A
电缆：50，
电容器组：单个400、背对背400
Xx
试验电压
kV
1.4×40.5/
Xx
C2级：
CC1：48×O，CC2：24×O和24×CO；
BC1：24×O ，BC2：80×CO
级
C2
Xx
19
操动机构型式或型号

弹簧
弹簧
操作方式

三相机械联动操作
三相机械联动操作
电动机电压
V
AC 380/220
DC 110
合闸操作电源
额定操作电压
V
DC 110
DC 110
操作电压允许范围

80%～110%额定电源电压下牢靠动作
80%～110%额定电源电压下牢靠动作
每台线圈数量
只
1
1
每只线圈涌流
A
厂家供给
Xx
每只线圈电流
A
厂家供给
Xx
分闸操作电源
额定操作电压
V
DC 110
DC 110
操作电压允许范围

65%～120%额定电源电压下牢靠动作。在不高于30%额定电源电压下不应动作
65%～120%额定电源电压下牢靠动作。在不高于30%额定电源电压下不应动作
每台线圈数量
只
2
2
每只线圈涌流
A
厂家供给
Xx
每只线圈电流
A
厂家供给
Xx
检修周期
年
≥20
≥20
弹簧机构储能时间〔额定电压下〕
s
15～20
15～20
二
电压互感器
1
型式或型号

干式
Xx
2
额定电压比

3
准确级

0.2/3P/3P/3P级
0.2/3P/3P/3P级
4
接线级别

Yn/yn/yn/yn/△
Yn/yn/yn/yn/△
5
额定负荷
VA
30/30/30/100VA;
30/30/30/100VA
6
三相不平衡度
V

xx
7
低压绕组1min工频耐压
kV
10kV
xx
8
额定电压因数

xx
9
熔断器型号

厂家供给
xx
10
熔断器的额定电流
A
0.5A,
0.5A
11
熔断器的额定短路开断电流
kA
25
31.5
三
电流互感器
具体参数请见5.3.. 参见表1-1
四
避雷器
1

型号：
2
额定电压
kV
54
54
3
持续运行电压
kV
40.8
40.8
4
标称放电电流
kA
5
5
5
陡波冲击电流下残压峰值〔5kA，1/3μs〕
kV
154
154
6
雷电冲击电流下残压峰值〔5kA，8/20μs〕
V
134
134
7
操作冲击电流下残压峰值〔250A，30/60μs〕
V
114
114
8
直流1mA参考电压
kV
73
73
9
75％直流1mA参考电压下的泄漏电流
μA
小于 50mA
小于 50mA
10
2ms方波通流容量 20次
A
150
150
11
总的能量吸取力量(比能量kJ/kV)

8
8
12
外套的绝缘耐受力量1.2/50ms雷电冲击耐受(峰值)
kV
185
185
五
支柱绝缘子
1
额定工频1min耐受电压
kV
≧ 95
≧ 95
2
额定雷电冲击耐受电压
kV
185
185

表2-3 技术差异表
序
号
招 标 文 件
投 标 文 件
条 目
简 要 内 容
条 目
简 要 内 容
1

2

3

表2-4 必备的备品备件、专用工具和仪器仪表清单
序号
名称
型号及规格
单位
数量
使用处
备注
1
中置手车操作摇把

个/车

2
断路器储能手柄

个/种

3
运载小车

台/种

4
断路器分闸线圈

个

5
断路器合闸线圈

个

6
储能电机

个

7
二次插头、插座

套

8
二次插座线总成

套

表2-5 推举的备品备件、专用工具和仪器仪表清单
序号
名称
型号及规格
单位
数量
用 途
备注
1

表2-6 主要元器件来源一览表
序号
元器件名称及型号
生产厂家名称
生产厂家地址
生产厂家联系方式
1
断路器

2
电流互感器

3
电压互感器

4
避雷器

5
接地开关

6
热缩材料

7
温湿度把握加热器

8
验电带电指示器

9
关心开关

10
消谐器

11
母线穿越柜间绝缘套管

12
真空灭弧室

表2-7 设备投资本钱费用表
序号
设备型号
数量
单价
专用工具费
备品备件费
在线监测装置费
现场效劳费
供方运输费
合计

3、4.16kV中置式开关柜
4.16kV中置式开关柜为厦门ABB开关的Unigear ZS1型金属铠装中置式真空断路器柜，共33台。
变电站共配置24台开关柜，其中受电柜2台、计量柜2台、PT柜2台、母联柜1台、隔离手车柜1台、所用变柜1台、变压器馈电柜2台、电容补偿馈电柜2台、线路馈电柜6台、电动机馈电柜5台。
1#变电所共配置9台开关柜，其中受电柜1台、PT柜1台、变压器馈电柜2台、线路馈电柜1台、电动机馈电柜4台。
3.1 开关柜为户内型，金属铠装中置式开关柜，全部受电、线路馈电回路均承受真空断路器，电动机馈电回路承受真空接触器+熔断器。开关柜内用金属隔板分隔成母线室、主开关室、电缆室、低压室四个不同的功能单元，柜体外壳和各功能单元之间的隔板均承受敷铝锌钢板弯折后铆接而成。开关柜的顶部装设泄压通道。开关柜后封板分为独立的上下两块，并可拆卸，以便利检修。
型号： Unigear ZS1
额定电压(kV)： 12
额定工作电压(kV)： 4.16
主母线额定电流(A)： 1600
分支母线额定电流(A)： 1250
额定短路开断电流(kA)： 31.5
额定短路关合电流(kA)： 80
额定热稳定电流(有效值，kA/3s)： 31.5
额定动稳定电流(kA)： 80
额定频率(Hz)： 60
1min工频耐压(有效值，kV)：
相对地、相间 ： 42
隔离断口： 48
雷电冲击电压(峰值，kV)：
相对地、相间 ： 75
隔离断口： 85
母线： 三相
防护等级： IP4X〔外壳〕
3.2 真空断路器：断路器为真空断路器，弹簧操作机构与真空断路器一体化。
型号： VD4-12
额定电压(kV)： 12
额定工作电压(kV)： 4.16
额定电流(A)：
受电、母联： 1600
馈电： 630
额定频率(Hz)： 60
额定短路开断电流(kA)： 31.5
额定短路关合电流(kA)： 80
额定热稳定电流(有效值，kA/3s)： 31.5
额定动稳定电流(kA)： 80
额定操作挨次： 分-0.3s-合分-180s-合分
操作机构： 弹簧储能型
额定操作电压(DC.V)： 110
最大分闸时间(ms)： ≤45
最大合闸时间(ms)： ≤66
机械寿命(次)： 30000
电气寿命(次)： 20220
额定短路电流开断次数(次)： 100
3.3 真空接触器：接触器为真空接触器，其整体由一整块环氧树脂构成，有机械和电气闭锁两种方式。
型号： V7
额定电压(kV)： 7.2
额定工作电压(kV)： 4.16
额定电流(A)： 400
额定频率(Hz)： 60
额定短时耐受电流(kA/1s)： 6
额定峰值耐受电流(kA)： 15
额定操作挨次： 分-0.3s-合分-180s-合分
额定操作电压(DC.V)： 110
最大分闸时间(ms)： ≤30
最大合闸时间(ms)： ≤90
机械寿命(次)： 1000000
电气寿命(次)： 1000000
3.4 熔断器：与接触器协作，承受限流熔断器。
型号： CMF
额定电压(kV)： 7.2
额定工作电压(kV)： 4.16
额定电流(A)： 100/160
额定频率(Hz)： 60
3.5 继电保护装置。
继电保护装置选用先进的微机式多用途智能保护装置，集保护、把握、测量、监视等功能，多种保护组合在一起的保护装置有多种功能，每个功能有自己的显示装置，每个显示装置能手动复归。
保护装置为防震、防尘、抗电磁干扰式，安装和拆卸便利。
各类保护装置承受ABB公司的REF615系列保护测控装置，并具有以下功能：
a) 过电流保护功能
b) 速断过电流保护功能
c) 单相接地保护功能
d) 低/过电压保护功能
e) 过负荷保护功能
f) 故障记录功能
g) 把握功能
h) 测量功能
i) 监视功能
j) 通讯功能

4、4.16kV电容补偿柜
4.1 概述
4.16kV电容补偿柜为哈尔滨威瀚电气设备股份的产品。
变电站共配置2套4.16kV电容补偿装置，每套电容补偿装置包括进线兼把握柜1台、电容补偿柜2台。每套电容补偿装置补偿总容量为900kvar，分为2组，1组300kvar,另一组600kvar。
4.16kV电容补偿装置承受高压TSC动态无功补偿装置〔以下简称TSC〕和HVC自动无功补偿装置〔以下简称HVC〕相结合的方案。HVC电容器组由真空接触器来投切，TSC电容器组由可控硅投切，实现严格的电流过零投切，电容投切过程中无涌流冲击、无操作过电压、无电弧重燃现象、无电压闪变现象，能在20ms内快速跟踪系统无功变化，可频繁投切。
HVC主要用来补偿系统较稳定的无功变化不频繁的根本负荷，当负荷变化较快时，由TSC快速反响，依据负荷的变化跟踪补偿。在对负荷进展补偿的整个过程中，自动与动态相互协作，HVC补偿根本无功，TSC快速响应，组合投切实现细调，既能保证补偿精度，又可实现动态快速跟踪补偿。
4.2 把握器
型号：TSC+DWK-WH
响应时间：小于20ms
承受美国西屋技术，实现全汉字化菜单式操作，具有良好的人机界面，并具有串行通讯接口；智能推断、优化把握，快速响应。
装置电源：AC480V±10%；沟通电压取样：100V〔PT二次线电压〕；沟通电流取样：0-5A。
4.3 晶闸管
保护功能：均压、组容吸取、过流。
设计保证晶闸管触发时刻全都，保证各晶闸管之间的静态均压。
冷却方式：强制风冷。
4.4 并联电容器
承受BAM系列全膜介质电容器，柜内安装，电容器的外壳直接接地，该电容器质量牢靠，具有良好的耐涌流力量，使用寿命长。
额定电压： 3kV
频率： 60Hz
相数： 单相
电容偏差：电容器允许的电容偏差为装置额定电容的-5%-+10%；三相电容器的任何两线路之间,其电容和最大值与最小值之比不超过1.04；电容器组各串联段的最大与最小电容之比不超过1.02。
电容器损耗角正切值在温度20℃时，在额定频率和额定电压下不大于0.0005。
电容器在不超过1.1倍的额定电压下长期运行，电容器在不超过1.3倍的额定电流下长期运行。
4.5 干式铁芯串联电抗器
HVC自动补偿承受CKSC三相补偿电抗器，TSC动态补偿承受CKDC系列动态补偿专用单相电抗器，可以保证补偿装置投入运行后，投切电容器时不会与系统发生谐振，确保补偿装置的牢靠工作；且能降低电容器组的合闸涌流及避开电容器组产生谐波放大现象，同时避开造成电容器运行电压高，分闸时较易产生过电压。
型号： CKSC-10、CKDC-10
额定电压： 4.16kV
频率： 60Hz
相数： 单相
电抗率： 6％
绝缘等级： F级
承受环氧树脂真空浇注、薄膜脱气工艺，铁芯承受降噪技术，满足低噪音运行的要求，具有优良的动热稳定性及优异的大气过电压及操作过电压耐受力量。
4.6 真空接触器
接触器耐频繁操作，灭弧室不需检修，可满足长期工作的要求。
型号： JCZ5-7.2
额定电压： 4.16kV
频率： 60Hz
相数： 三相
额定电流： 160-630A
额定关合电流(有效值)： 4-6.3kA
额定动热稳定电流： 4-6.3kA
额定最大分断电流： 3.2-5.04kA
5、油浸式电力变压器
5.1 三相油浸式双绕组电力变压器承受xx的变压器。
共配置2台变压器。
型式： 三相、自冷、有载调压、铜绕组、11型
型号： SZ11-10000/34.5
额定容量(MVA)： 10
绝缘方式： 油浸
冷却方式： ONAN〔油浸自冷〕
额定电压(kV)：
一次侧： 34.5
二次侧： 4.16
一次侧额定分接头(有载)： ±3×2.5%
接线组别： Yn,d11
阻抗电压： Uk=7.5%
额定频率： 60Hz
二次侧接地方式： 不接地
噪声水平： 在距离设备0.3m处测量，噪音水平不大于65dB。
变压器空载、负载损耗、过负荷力量、温升等满足技术规格书要求。
5.2 技术响应
依据委内瑞拉帕鲁阿港改扩建工程“34.5kV 10MVA 三相油浸式双绕组电力变压器”技术规格书中表2.2做技术响应，具体见表5-1“供货范围及设备需求一览表”。
依据委内瑞拉帕鲁阿港改扩建工程“34.5kV 10MVA 三相油浸式双绕组电力变压器”技术规格书中表11做技术响应，具体见表5-2“技术参数和性能要求响应表”。
具体差异详见表5-3“技术差异表”。
必备的备品备件、专用工具和仪器仪表清单具体见表5-4“必备的备品备件、专用工具和仪器仪表清单”。
推举的备品备件、专用工具和仪器仪表清单具体见表5-5“推举的备品备件、专用工具和仪器仪表清单”。
主要元器件来源具体见表5-6“主要元器件来源一览表”。
设备投资本钱费用具体见表5-7“设备投资本钱费用表”。

表5-1 供货范围及设备需求一览表
序号
名 称
数量
需方要求
供方保证
型式、规格
型式、规格
1
34.5kV 10000kVA三相双绕组有载调压电力变压器
2台
SZ11-10000/34.5
容量：10000kVA，
电压：34.5±3×2.5%/4.16kV〔有载〕
联结组别：YN,d11
冷却方式：ONAN，
阻抗电压：7.5%，
频率：60HZ
SZ11-10000/34.5
容量：10000kVA，
电压：34.5±3×2.5%/4.16kV〔有载〕
联结组别：Yn,d11
冷却方式：ONAN
阻抗电压：7.5%
频率：60Hz

表5-2 技术参数和性能要求响应表
序号
名称
项 目
标准参数值
需方要求值
供方保证值
1

额定值*

变压器型式或型号
/
SZ11-10000/34.5
a. 额定电压〔kV〕
高压绕组
34.5
34.5
34.5
低压绕组
4.16
4.16
4.16
b. 额定频率〔Hz〕
60
60
c. 额定容量〔MVA〕
高压绕组
2～20
/
10
低压绕组
2～20
/
10
d. 相数
3
3
e. 调压方式
高压
有载调压
有载调压
有载调压
f. 调压位置
高压线端
高压侧
g. 调压范围
有载
±3×2.5％
±3×2.5％
±3×2.5％
h. 中性点接地方式
不接地
不接地
二次侧不接地
i. 主分接的短路阻抗和允许偏差〔全容量下〕
短路阻抗
〔％〕
允许偏差
〔％〕
短路阻抗
〔％〕
允许偏差
〔％〕
高压—低压
7.5
±5
7.5
±5
j. 冷却方式
ONAN
ONAN
ONAN
k. 联结组标号
YN，d11
YN，d11
YN，d11
2
绕组绝缘水平
a. 雷电全波冲击电压
〔kV，峰值〕
高压绕组及中性点
200
200
低压绕组
75　
75
b. 雷电截波冲击电压
〔kV，峰值〕
高压绕组及中性点
220
220
低压绕组
85
85
c. 短时工频耐受电压
〔kV，方均根值〕
高压绕组及中性点
85
85
低压绕组
35　
35
3
温升限值〔K〕

/
海拔〔m〕
ONAN
工程要求
/
顶层油〔油不与大气直接接触的变压器〕
≤1000
≤60
≤60
≤60
顶层油〔油与大气直接接触的变压器〕
≤1000
55
55
55
绕组平均温升〔用电阻法测量〕
≤1000
65
65
65
铁芯平均温升
≤1000
80
80
80
4
极限分接下短路阻抗和允许偏差〔全容量下〕
a. 最大分接
高压—低压
短路阻抗
〔％〕
见表5.2
见表5.2
7.5
允许偏差
〔％〕
±5
±5
±5
b. 最小分接
高压—低压
短路阻抗
〔％〕
见表5.2
见表5.2
7.5
允许偏差
〔％〕
±7.5
±7.5
±7.5
5
绕组电阻〔W，75℃〕
a. 高压绕组
主分接
/
xx
最大分接
/
xx
最小分接
/
xx
b. 低压绕组
/
xx
6
电流密度〔A/mm2〕
a. 高压绕组
/
xx
b. 低压绕组
/
xx
7
匝间最大工作场强
〔kV/mm〕
设计值
/
xx
8
铁心参数
铁心柱磁通密度〔额定电压、
额定频率时〕〔T〕
/
xx
硅钢片比损耗〔W/kg〕
/
xx
铁心计算总质量〔t〕
/
xx
9
空载损耗
〔kW〕
额定频率额定电压时空载损耗
见表5.2
见表5.2
xx
额定频率1.1倍额定电压时空载损耗
/
xx
10
空载电流〔％〕
a. 100％额定电压时
见表5.2
见表5.2
xx
b. 110％额定电压时
/
xx
11
负载损耗〔kW、75℃〕
高压—低压
主分接
见表5.2
见表5.2
xx
其中杂散损耗
/
xx
