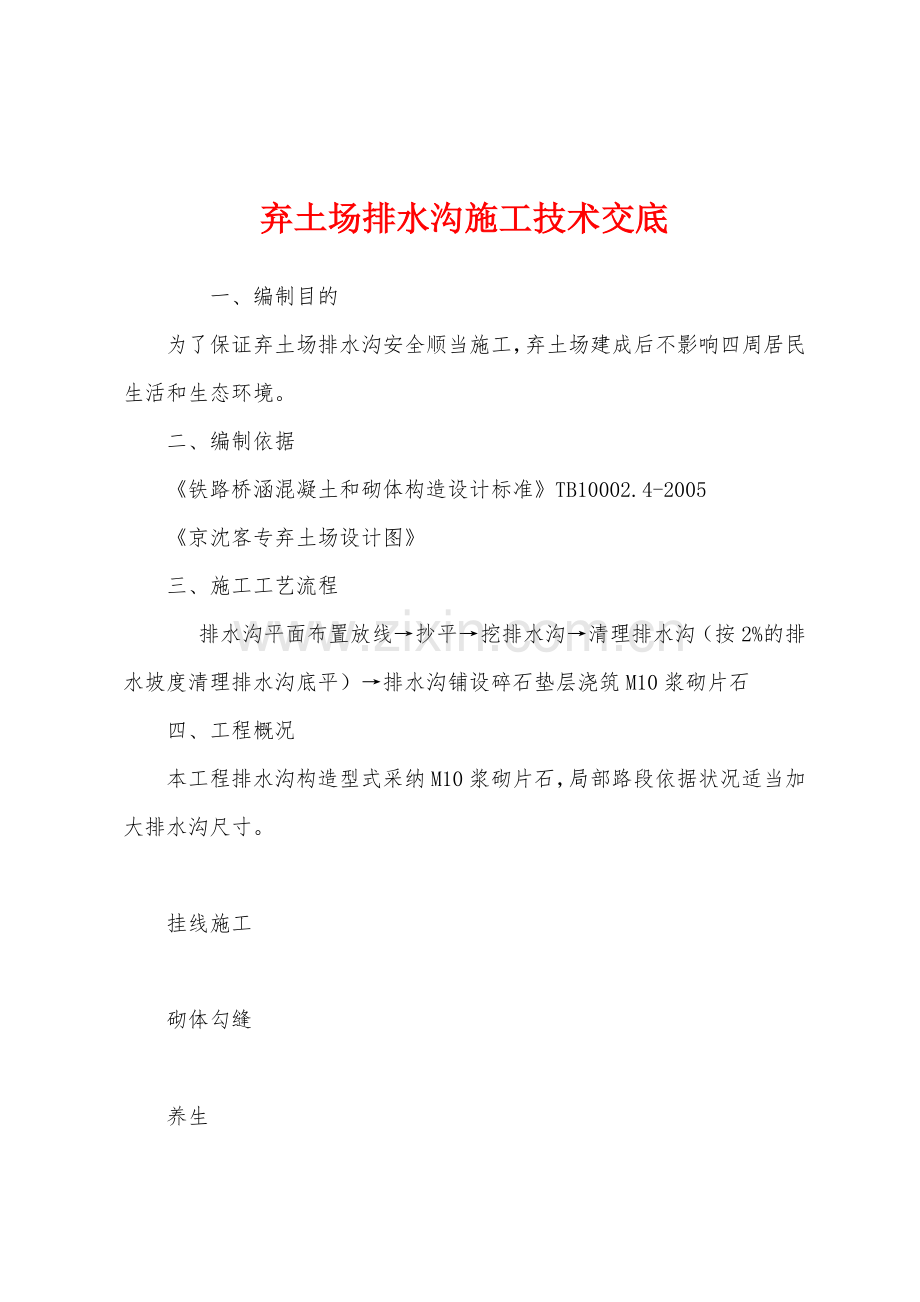

弃土场排水沟施工技术交底
一、编制目的
为了保证弃土场排水沟安全顺当施工，弃土场建成后不影响四周居民生活和生态环境。
二、编制依据
《铁路桥涵混凝土和砌体构造设计标准》TB10002.4-2005
《京沈客专弃土场设计图》
三、施工工艺流程
  排水沟平面布置放线→抄平→挖排水沟→清理排水沟（按2%的排水坡度清理排水沟底平）→排水沟铺设碎石垫层浇筑M10浆砌片石
四、工程概况
本工程排水沟构造型式采纳M10浆砌片石，局部路段依据状况适当加大排水沟尺寸。

挂线施工

砌体勾缝

养生

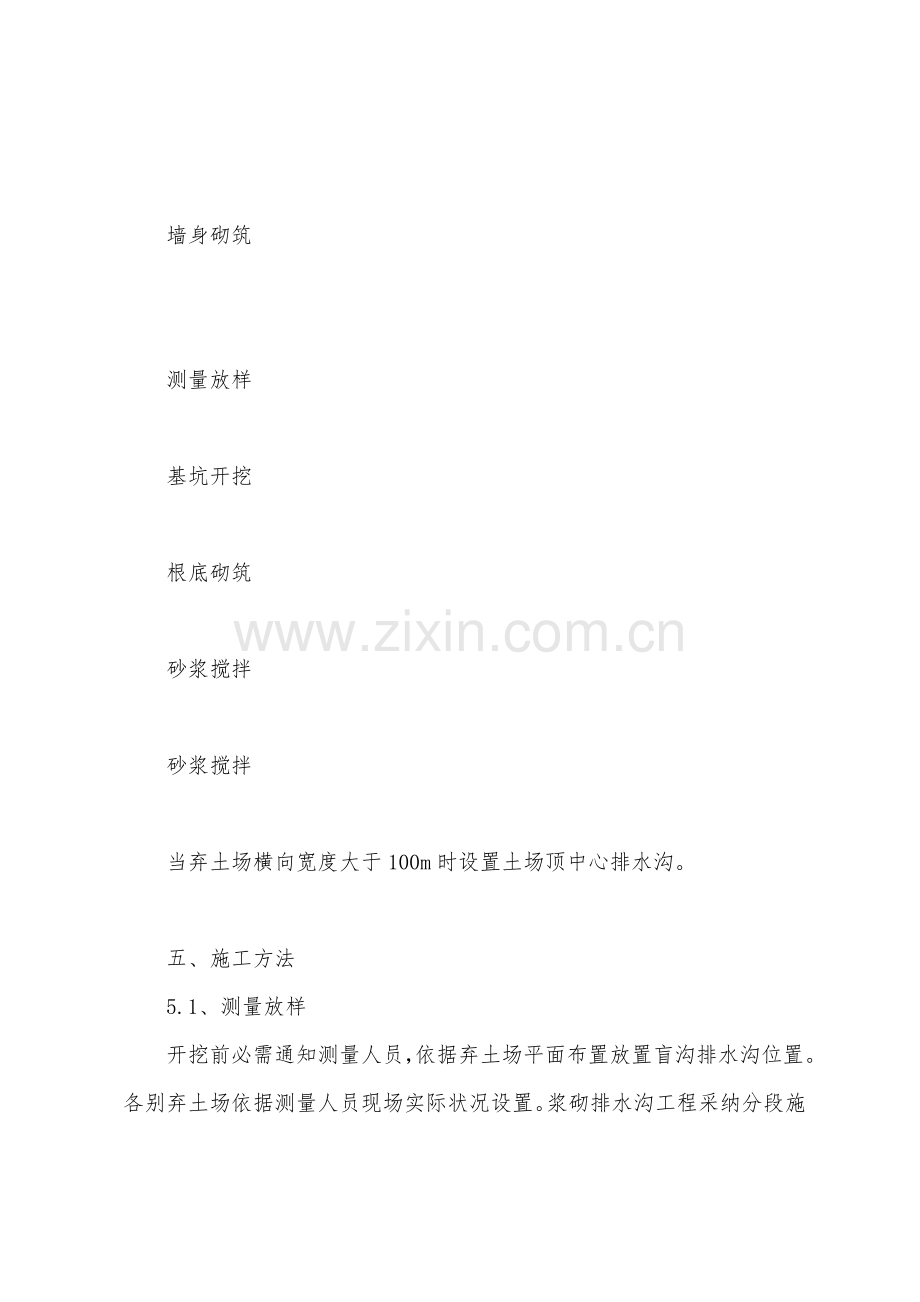

墙身砌筑

测量放样

基坑开挖

根底砌筑

砂浆搅拌

砂浆搅拌

当弃土场横向宽度大于100m时设置土场顶中心排水沟。

五、施工方法
5.1、测量放样
开挖前必需通知测量人员，依据弃土场平面布置放置盲沟排水沟位置。各别弃土场依据测量人员现场实际状况设置。浆砌排水沟工程采纳分段施工，分段放样。依据路基中线及护坡道高程放出两侧坡角线，然后依据“沟中心至中桩距离”参数放出排水沟中线，再通过排水沟构造尺寸放出水沟边线，并用白灰在地上画出。通过沟底高程、沟底纵坡确定开挖深度。线位设好以后请监理工程师检测，符合要求后再进展下道工序。
5.2、基坑开挖
利用测量放样出的边线及计算出的开挖深度，采纳人工协作挖掘机械开挖，自卸汽车运输的基坑开挖方式。基坑开挖至距设计沟底10~15cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，基坑沟底应在密实的土体上。开挖清理完毕后请监理工程师检测，符合要求后再进展下道工序。

5.3、砌筑方法
a、片石、砌体在使用前必需浇水潮湿，外表如有泥土、水锈，应清洗洁净。
b、砌筑根底的第一层时，如基底为岩层，应先将基底外表清洗、潮湿，再坐浆砌筑；如为土质，可直接坐浆砌筑。
c、根底分2个工作层砌筑，每个工作层的水平缝应大致找平。砌体较长时可分段分层砌筑，但两相邻工作段的砌筑差一般不宜超过1.2m；分段位置宜尽量设在沉降缝或伸缩缝处，各段水平砌缝应全都，各工作层竖缝应相互错开，不得贯穿。
d、各砌层的砌块应安放稳固，较大的砌块应使用于下层，且大面对下，安砌时应选取外形及尺寸较为适宜的砌块，锋利突出局部应敲除。砌块间应砂浆饱满，粘结坚固，不得直接贴靠或脱空。砌筑时，底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一局部，然后于石块放好后填满捣实。用小石子混凝土塞竖缝时，应以扁铁捣实。竖缝较宽时，应在砂浆中塞以小石块，不得在石块下面用高于砂浆砌缝的小石片支垫。
e、砌筑上层块时，应避开振动下层砌块。砌筑工作中断后恢复砌筑时，已砌筑的砌层外表应加以清扫和潮湿。
f、根底每10-20米设置一道沉降缝。每个工作日完毕后，需按工作缝处理，或设置为沉降缝。
六、施工留意事项
6.1 片石在使用前必需浇水潮湿，外表如有泥土、水锈，应清洗洁净。
6.2 砌筑第一层砌块时，应先将根底外表清洗、潮湿，再坐浆砌筑。
6.3砌筑上层块时，应避开振动下层砌块。砌筑工作中断后恢复砌筑时，已砌筑的砌层外表应加以清扫和潮湿。
6.4排水沟必需分段施工，分段成型。在雨季，为使基坑免遭雨水浸泡，严禁长段开挖，且做好临时排水设施。
6.5排水沟的开挖、整修、夯实、砌筑形成流水作业，随挖随砌。
6.6若现场地形有变化，经现场监理工程师同意的状况下依据现场状况另行设置。
6.7砂浆拌和时须采纳模板或雨布放置在出浆口，水泥、砂、石等原材料须放置在模板或雨布上。
七、质量要求
7.1、根本要求
7.1.1 砌体砂浆协作比精确，砌缝内砂浆匀称饱满，勾缝密实。
7.1.2 砌体抹面应平坦、压光、直顺，不得有裂缝、空鼓现象。
7.2、实测工程
表1 浆砌排水沟实测工程

项次
检查工程
规定值或允许偏差
1
砂浆强度（MPa）
符合设计要求
2
轴线偏位（㎜）
50
3
沟底高程（㎜）
±15
4
墙面直顺度（㎜）或坡度
±30
5
断面尺寸（㎜）
±30
6
铺砌厚度（㎜）
不小于设计值
7
根底垫层宽、厚度
不小于设计值
八、安全及环保要求
8.1 安全要求
8.1.1 运输道路、临时用电线路布置、各种管道、仓库、加工车间，工地办公、生活设施等临时工程安排，均要符合安全要求。
8.1.2 工地人行道、车行道坚实平坦，必需设有明显警告标志。
环保要求
严格执行国家环、水保规定，符合国家批准的环水保各项要求，落实环、水保措施；最大限度爱护各生态功能区原生生态系统；尽量削减对本线涉及的自然资源环境敏感点的影响。
九、如有不明准时与技术室联系
附：《弃土场地形断面图》、《弃土场排水沟断面图》
