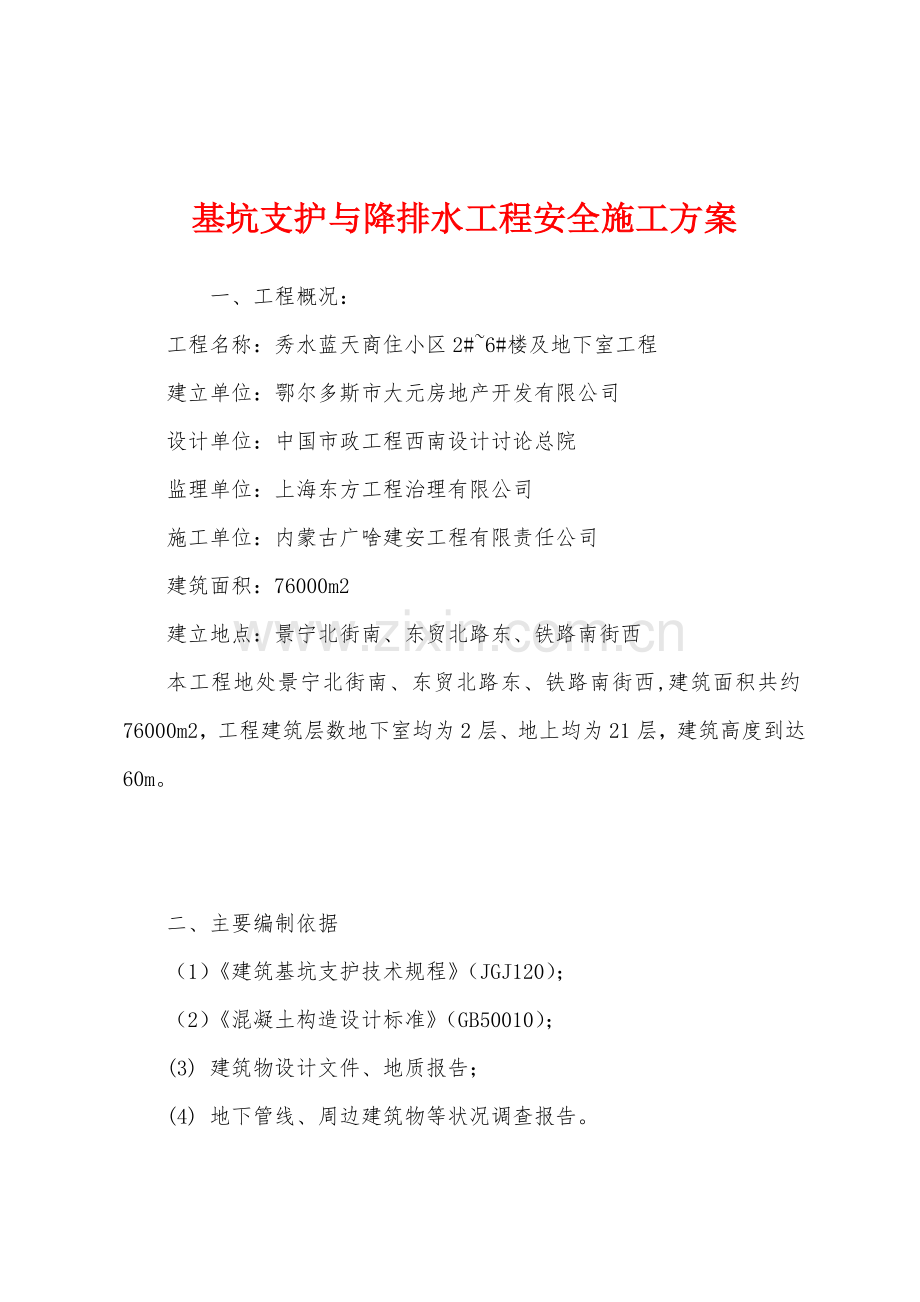

基坑支护与降排水工程安全施工方案
一、工程概况：
工程名称：秀水蓝天商住小区2#~6#楼及地下室工程
建立单位：鄂尔多斯市大元房地产开发有限公司
设计单位：中国市政工程西南设计讨论总院
监理单位：上海东方工程治理有限公司
施工单位：内蒙古广啥建安工程有限责任公司
建筑面积：76000m2
建立地点：景宁北街南、东贸北路东、铁路南街西
本工程地处景宁北街南、东贸北路东、铁路南街西,建筑面积共约76000m2，工程建筑层数地下室均为2层、地上均为21层，建筑高度到达60m。

二、主要编制依据
（1）《建筑基坑支护技术规程》（JGJ120）；
（2）《混凝土构造设计标准》（GB50010）；
(3) 建筑物设计文件、地质报告；
(4) 地下管线、周边建筑物等状况调查报告。

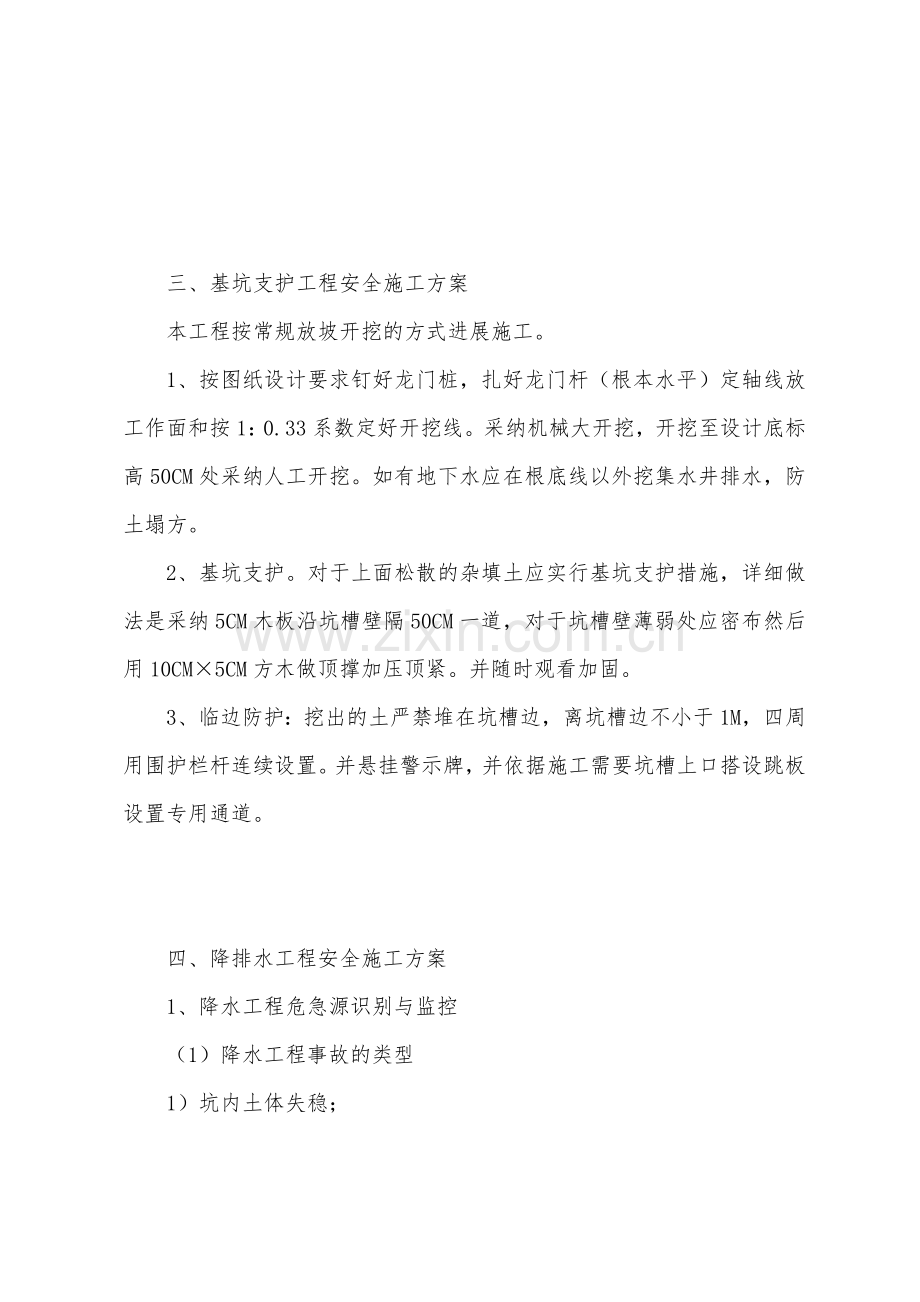

三、基坑支护工程安全施工方案
本工程按常规放坡开挖的方式进展施工。
1、按图纸设计要求钉好龙门桩，扎好龙门杆（根本水平）定轴线放工作面和按1：0.33系数定好开挖线。采纳机械大开挖，开挖至设计底标高50CM处采纳人工开挖。如有地下水应在根底线以外挖集水井排水，防土塌方。
2、基坑支护。对于上面松散的杂填土应实行基坑支护措施，详细做法是采纳5CM木板沿坑槽壁隔50CM一道，对于坑槽壁薄弱处应密布然后用10CM×5CM方木做顶撑加压顶紧。并随时观看加固。
3、临边防护：挖出的土严禁堆在坑槽边，离坑槽边不小于1M，四周用围护栏杆连续设置。并悬挂警示牌，并依据施工需要坑槽上口搭设跳板设置专用通道。

四、降排水工程安全施工方案
1、降水工程危急源识别与监控
（1）降水工程事故的类型
1）坑内土体失稳；
2）坑内涌砂；
3）水位不下降；
4）水位降深太多。影响周边建筑物；
5）水质浑浊；
6）消失特别状况，如基坑局部消失流砂或边坡开裂。
（2）引发事故的主要缘由
1）基坑内、外水位差较大，或支护构造未进入不透水层；
2）含水层中滤料填入不妥；
3）钻孔、成孔时，泥浆稠、泥皮厚或洗井措施不当，使地下水向井内渗透的通道不畅；滤网和砂滤料未按实际土层状况选用，使其渗透力量降低；水文地质资料与实际不符，井点滤管位置不在透水性好的含水层中；
4）由于局部地段的井点数量缺乏，或抽水泵型号选用不当，排水力量低可水文地质资料不准确，实际涌水量超过计算涌水量。
5）井点滤网破损或井点滤网和砂滤料太粗，土层中的泥砂随地下水被抽出。
6）边坡一侧有大量井点管堵塞，基坑靠近河流或有积水的深水沟，地下水补给丰富，基坑四周地面堆载过大或机械振动，引起地表裂缝；
7）井点整体布局不合理，数量过多，抽水泵功率过大，排水力量过剩，引起周边已有建筑物的沉降、开裂等事故；
8）未对上部构造压重验算，过早停顿地下水的抽排，引起向止水压力增加，导致已施工构造破坏。
（3）危急源监控工程
1）流量观测；
2）地下水位观测；
3）孔隙水压力观测；
4）地面沉降及分层沉降观测。

2、降水工程安全技术设计
（1）一般规定
1）地下水掌握的设计和施工应满意支护构造设计要求，应依据场地及周边工程地质条件、水文地质条伯和环境条件并结合基坑支护和根底施工方案综合分析、确定。井点数量和布置确实定应进展降水量和降水坡度计算。保证降水的适度，防止过量降水成为新的危急源。对井口的封堵、停泵和最终取泵堵井应在对上部构造压重进展计算复验根底上确定时间打算。
2）降低地下水及地下水掌握方法选择详见下表：

方法名称
土 类
渗透系数(m/d)
降水深度(m)
水文地质
集水明排
填土、粉土、黏性土、砂土
20(0.5)
5(2)
上层滞水或水量不大的潜水
降水
真空井点
0.1～20
单级6多20
喷射井点
0.1～20
20
管井
粉土、砂土、碎石土、可溶岩、破裂带
1～200
5
含水丰富
截水
黏性土、粉土、砂土、碎石土、岩溶岩
不限
不限
0.1时电渗点井降水
回灌
填土、粉土、砂土、碎石土
0.1～200
不限
3）当因降水而危及基坑及周边环境安全时，宜采纳截水或回灌的方法。截水后，基坑中的水量或水压较大时，宜采纳基坑内降水。
4）当基坑底为隔水层且层底作用有承压水时，应进展坑底突涌验算，必要时可采纳水平封底隔渗或钻孔减压措施保证坑底土层稳定。
5）集水明排法
在地下水位较高地区开挖基坑，会遇到地下水问题。若涌入基坑内的地下水不能准时排出，不但土方开挖困难，边坡易于塌方，而且会使地基被水浸泡，扰动地基土，造成竣工后的建筑物产生不匀称沉降。为此，在基坑开挖时要准时排出涌入的地下水。当基坑开挖深度不大，基坑涌水量不大时，集水明排法是应用最广泛，也是最简洁、经济的方法。
6）降水
①降水井宜在基坑外缘采纳封闭式布置，井间距应大于15倍井管直径，在地下水补给方向应适当加密；当基坑面积较大、开挖较深时，也可在基坑内设置降水井。
②降水井的深度应依据降水深度、含水层的埋藏分布和降水井的出水力量确定。设计降水深度在基坑内不宜低于0.5m。
③在降水漏斗范围内应降水引起计算沉降量可按分层总和法计算。
④抽水设备主要为深井泵和深井潜水泵，水泵的出水量应依据地下水位降深和排水量大小选用，应大于设计值的20％～30％。
⑤水泵应置于设计深度，水泵吸水口应保持在动水位以下。
（2）构造要求
①管井出水量可按阅历公式确定。
②井管过滤器长度宜与含水层厚度全都。
（3）设计计算
管井应计算基坑涌水量、降水井数量、过滤器长度、基坑中心点水位降低深度；当基坑底为隔水层且层底作用有承压水时，应进展坑底突涌验算。

3、降水工程施工要求
（1）施工预备
对于降水工程有一项重要的施工预备是备用电源，降水工程不行连续。
（2）施工要求
1）管井井管直径应与依据含水层的富水性及水泵性能选取，且井管外径不宜小于200mm，井管内径宜大于水泵外径50mm。
2）沉砂管长度不宜小于3m。
3）钢制、铸铁和钢筋骨架过滤器的孔隙分别不宜小于30％、23％和50％。
4）井管外滤料宜选用磨圆度较好的硬质岩石，不宜采纳棱角状石渣料、风化料或其他黏质岩石。对于砂土含水层，滤料规格为 D50=(6～8)d50，对于d202mm的碎石类含水层，滤料规格为 D50=(6～8)d20。滤料应保证不匀称系数小于2。
5）管井成孔宜采纳清水钻井，若采纳泥浆管井，井管下沉后必需充分洗井，保持滤网的畅通。
6、降水工程质量检查与验收
成井后应进展单井试抽检查降水效果，必要时应调整降水方案。降水过程中，应定期取样测试含砂量，保证含砂量不大于0.05％。
7、降水工程安全治理与是常维护
对于重大工程，除设置井点外，还应进展监测。监测内容如下：
（1）流量观测
一般可用流量表观测，若发觉流量过大而水位降低缓慢甚至降不下去时，应考虑改用流量较大的离心泵，反之，改用小泵以避开离心泵发热并节省电力。
（2）地下水位观测
可利用井点管作观测井，开头抽水时，每隔4～8h观测一次，以观测整个系统的降水功能，3d后或降水到达预定标高前，每天观测1～2次；降到预定标高后，可一周观测1次，但若遇到下雨须加密观测。
（3）孔隙水压力观测
通常每天观测1次，如有特别现象消失，如边坡消失裂缝或基坑四周建筑物沉降较大或产生裂缝时，须加密观测次数，每日不少于2次。
（4）地面沉降及分层沉降观测
观测降水工程的水准点应设置在井点影响以外的位置，以便用为降水过程中对四周地面及建筑物沉降的基准点。另外，对影响范围或降水工程四周的建筑的也应布置沉降观测点。沉降观测次数与孔隙水压观力观测次数一样。
8、降水工程应急预案。
