2009年北京常营居住小区20标段园林景观绿化工程施工组织设计.doc

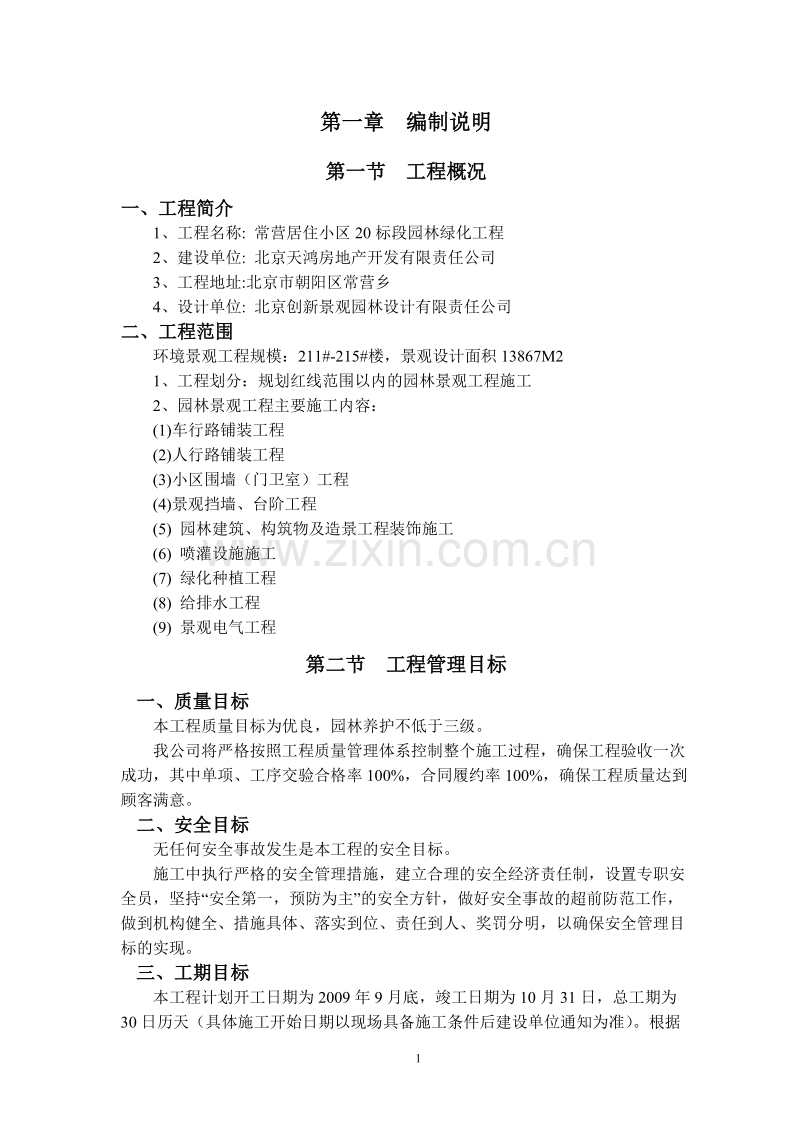

第一章 编制说明第一节 工程概况一、工程简介1、工程名称: 常营居住小区20标段园林绿化工程2、建设单位: 北京天鸿房地产开发有限责任公司3、工程地址:北京市朝阳区常营乡4、设计单位: 北京创新景观园林设计有限责任公司二、工程范围环境景观工程规模：211#-215#楼，景观设计面积13867M21、工程划分：规划红线范围以内的园林景观工程施工2、园林景观工程主要施工内容：(1)车行路铺装工程(2)人行路铺装工程(3)小区围墙（门卫室）工程(4)景观挡墙、台阶工程(5) 园林建筑、构筑物及造景工程装饰施工(6) 喷灌设施施工(7) 绿化种植工程 (8) 给排水工程(9) 景观电气工程第二节 工程管理目标一、质量目标本工程质量目标为优良，园林养护不低于三级。我公司将严格按照工程质量管理体系控制整个施工过程，确保工程验收一次成功，其中单项、工序交验合格率100%，合同履约率100%，确保工程质量达到顾客满意。二、安全目标无任何安全事故发生是本工程的安全目标。施工中执行严格的安全管理措施，建立合理的安全经济责任制，设置专职安全员，坚持“安全第一，预防为主”的安全方针，做好安全事故的超前防范工作，做到机构健全、措施具体、落实到位、责任到人、奖罚分明，以确保安全管理目标的实现。三、工期目标本工程计划开工日期为2009年9月底，竣工日期为10月31日，总工期为30日历天（具体施工开始日期以现场具备施工条件后建设单位通知为准）。根据施工方案并结合现场实际情况，合理组织施工，按时、保质、保量地完成施工任务，以满足业主需要。四、文明施工目标本工程文明施工目标：达安全文明施工工地验评标准。我施工单位将严格按建筑工地安全防护、文明施工措施费用及使用管理规定（建办200589号文件）以及京建施2005802号文件的规定进行组织、管理，给业主及外来人员展示以整洁、卫生、安全、文明的施工现场，争创北京市文明施工工地。五、环境保护目标本工程环境保护目标：材料环保、噪声污染不超标、污水、粉尘排放及固体废弃物排放达标，力争让业主满意。第三节 编制依据一、招标文件二、工程图纸：万象新天居住区公园风景区环境设计图三、使用图集: 1、平面整体表示方法制图规则和构造详图03G101-12、建筑设备施工安装通用图集（排水工程）91SB4-1-20053、建筑设备施工安装通用图集（给水工程）91SB3-1-20054、建筑设备施工安装通用图集（电气工程）92DQ7-45、建筑设备施工安装通用图集（灯具安装工程）03D702-3-66-696、道路J007-18四、主要施工验收规范1、城市园林绿化用植物材料苗木本苗2、城市绿化工程施工及验收规范CJJ/T82-993、建筑机械使用安全技术规范CJ33-864、地基与基础工程施工及验收规范GBJ202-835、钢筋混凝土工程施工验收规范GBJ50204-20026、混凝土强度及检验评定标准GB107-877、给水排水构筑物施工及验收规范GB50268-978、木结构工程施工及验收规范GB50206-20029、混凝土及预制混凝土构件质量控制规范10、建筑设备安装通用图籍91SB811、民用建筑电气设计规范JGJ/T16-9212、民用建筑照明设计规范GBJ/133-9013、爆炸和火灾危险环境电力装置设计规范GB50058-9214、施工现场临时用电安全技术规程JGJ46-8815、工程测量规范（GBJ50026-93）；16、建筑工程安全检查评分办法JGJ59-817、建筑工程施工质量验收统一标准GB50300-200118、建筑工程资料管理规程DBJ01-51-200319、建筑地面工程施工质量验收规范GB50209-200220、建筑装饰工程施工与验收规范JGJ073-9121、混凝土结构工程施工质量验收规范GB50204-200222、砌体工程施工质量验收规范GB50203-200223、园林绿化工程监理规范DB11/T245-200424、建筑工程监理规范GB50319-200025、建筑工程监理规程DBJ01-41-200226、园林栽植土质量标准DBJ08-38-9427、草坪中种植和草坪管理的技术规程DBJ-67-9728、北京园林绿化工程施工管理及验收规范DB11/T212-200329、北京“2008”园林建设绿化指南（北京市园林局2005年12月）30、建筑工程质量检验评定标准（GB50300-2001）；31、屋面工程质量验收规范（GB50207-2002）32、建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）33、建筑安装分项工程工艺规程（DBJ/T01-26-2003）34、园林绿化工程监理规范（DB11/T245-2004）35、地下防水工程质量验收规范（GB50208-2002）36、建筑工地现场供电安全规范（GB50/94-93）37、给排水管道工程施工及验收规范（GB50268-97）38、草坪建植和草坪养护管理的技术规程（DBJ08-67-97）39、城市绿化工程施工管理及验收规范（DB11/T212-2003）40、城市园林绿化工程施工及验收规范（DB11/T211-2003）；41、城市园林绿化用植物管理标准（DB11/T213-2003）42、绿色施工管理规程(DB-11-503-2008)43、建筑物防雷设计规范(GB50057-94)44、民用建筑电气设计规范(JGJ/T16-2008)五、主管行政部门相关规定、文件1、建筑工程安全防护、文明施工措施费用及使用管理规定；2、北京市建设委员会关于转发建筑工程安全防护、文明施工措施费用及使用管理规定的通知（京建施2005802号）；3、建筑工程安全防护、文明施工措施费用及使用管理规定（建办200589号）；4、关于关于转发的通知有关问题的说明解释(京造定20061号)。5、北京市人民政府关于发布本市第十一阶段控制大气污染措施的通告（京政发20053号）；6、北京市建设工程施工现场环境保护标准；7、关于进一步加强施工现场环境保护的通知（京建施2006311）1.1 城市园林绿化用植物材料苗木本苗第二章 工程难点及施工部署第一节 工程难点分析本工程属小区住宅园林绿化工程施工，根据施工图纸内容并结合现场踏勘情况、招标文件等进行分析，本工程存在如下难点：1、招标文件的特殊条款要求在招投标前投标方必须将施工现场与设计图纸之间存在的问题核实清楚并在经济标和技术标内体现出来； 2、施工现场不具备工人住宿条件； 3、现场不具备一次性提供所有施工作业面的条件，同一作业区域内施工队伍多，阶段性施工工期短，交叉作业面大，成品保护困难；4、如果作业面提供不及时，本工程还可能要经历冬期施工。第二节 针对工程难点所采取的措施一、针对难点采取的措施1、提前组织技术力量及管理力量强的施工项目经理部；2、项目部所有人员提前介入工程投标工作，并按照各自职责所管辖的范围作准备，其中工程部门及技术部门的管理人员在投标前需认真熟悉施工图纸，核查图纸本身存在的技术问题并提出合理化建议，同时实地多次勘察施工现场，及时彻底掌握施工场地的各种情况（如场地标高及其它单位施工作业范围、施工完成状况等），并记录清楚。由于目前主体工程外装饰及市政工程还没有彻底完成，所以实地勘察时要求核查人员从各个不同的渠道着手了解；3、核对现场与园林绿化施工图纸，将二者存在的矛盾提出来，并提出具有可操作性的建议，经项目经理部集体讨论后形式书面文件上报招标方，待招标方回复后将相关文件交经营部门调整商务标。4、根据本工程施工所需工人数量，我公司将在后勤基地新建临设用房以满足住宿需要，工人住宿区的管理由项目经理部安排专职人员负责；5、租用2辆大巴车作为本工程工人上下班专用交通工具，既方便，也保证工人安全、并在一定程度上使工人的工作时间得到保证。6、工人及管理人员的中餐由公司后期部门安排专车统一配送。7、本工程涉及总包、市政、弱电等相关单位，而园林绿化工程是收尾工序，必须等上述单位的隐蔽敷设、打压试验合格并回填后方能施工。由于阶段性施工工期短，所有单位几乎都集中一起抢工，其弊端就是成品很难得到保护，针对这种情况，我单位在正式开始施工时将提前与其他相关施工单位现场负责人沟通，提醒其队伍在施工过程中加强对我方工程的成品保护，协调各方操作时尽可能执行流水工作程序，尤其隐蔽工程部分，做好施工计划，要求市政及其它单位提前将地下管线施工到位，并通过建设、监理单位的帮助在协调会上加以强调，最后以书面形式发与相关各方。没有其交叉作业是对工程施工成品一个最好的保护。8、如果施工作业面提供不及时，本工程有可能要经历冬期施工，我公司为此制定了相应的专项施工方案，具体见附后冬期施工方案。第三节 施工准备一、施工原则1、认真贯彻国家有关工程建设的各项方针和政策，严格执行工程建设程序，充分发挥施工组织设计的指导作用。2、充分理解招标文件要求及设计意图，认真施工踏勘现场，制定安全稳妥的施工方法和合理的施工方案及技术标准，确保施工质量和安全， 3、遵循合理的施工工序及规律，严格按施工工艺执行，努力缩短工期，降低工程成本。4、应用先进的管理技术，合理计划，统筹安排，突出重点，控制关键工作，实现均衡生产，连续施工。5、该工程招标范所有描述内容均由本公司自行施工,不进行分包。6、使用先进的机械设备，合理配置资源，充分发挥机械化效率。7、坚持优化技术方案和推广应用“四新”成果，加强科技创新和技术攻关，应用新技术、新材料、新工艺、新设备，确保工程顺利完成。8、科学规划施工场地，保证施工全过程对环境影响最小、占用场地最少，并有较周密的环境保护措施。9、加强施工管理，确保工程质量及施工安全，文明施工，保护环境，保证职工身体健康。做到：以质量管理体系为标准，保证过程产品和成品质量满足业主、设计和规范要求；以环境管理体系为标准，保证施工过程中各项活动符合国家和北京市有关环保法律、法规要求；以职业健康安全体系为标准，保证施工生产活动主体的健康安全符合标准和有关法律要求；以北京市城市文明施工、消防安全、综合治理等有关条例、规定为标准，组织施工生产，使施工活动与北京市政府、市民要求有机统一起来。10、施工程序：“遵循先地下，后地上”、“先结构，后装饰”、“先道路成型后绿化种植”的原则进行施工。二、 技术准备1、熟悉图纸，明确施工任务，编制详细的施工方案，学习有关标准及施工规范。2、会同建设单位详细了解原有地下管线埋设情况并设置标记，便于施工时采取保护措施，避免发生意外事故。3、做好各种原材料试验工作，并报监理方审批。4、施工前应对测量仪器和水准仪、经纬仪、钢尺等进行校核。对建设单位所交付的各类桩号和控制点进行检查复核。按照施工需要加密控制网，为保证控制网的可靠性，应做好保护桩。主控点（或其护桩）均应稳固可靠，保留至工程结束。为防止差错，对主控点等重要标志至少由二组相互检查核对，并做出测量和检查核对记录。测量采用盘左盘右测回法。根据建设单位提供的水准点，建设施工时水准点网，每50米设置一点，控制好闭合差。实测成果经过内业计算，须符合设计及测量规范要求，并上报监理方复核检测认可后，方能使用测量成果。三、劳动力准备根据施工进度计划，本工程高峰期劳动力需求量为200人左右，我公司现自有一支稳定的800人左右的施工队伍，包括绿化种植、广场道路铺装及管理用房结构、装饰、水电等配套人员，由于人员稳定、施工的园林环境景观工程多，故工人施工技术水平相对较高，我公司项目部将根据施工工作面和工期要求，分时段安排进场各工种施工人员数量(具体进场人数详见附后劳动力计划表)。特殊技术性工种的人员，如机械操作手、电工、焊工、架子工等需岗前检测，并进行岗位培训，实行持证上岗。四、材料准备提前编排好主要材料用量计划表，对有较长加工周期要求的提前进行安排。工程进场后能按计划及时供应，同时也要注意施工过程中出现的情况变化并及时对材料计划进行调整，调整后的计划及时送达相关部门，具体详见附表三：主要材料用量计划表。五、机械设备准备根据进度计划并结合施工实际情况，做好机械配备计划及保养工作，本工程所需机械设备详见附表二：拟投入的主要机械、设备表六、质量检验仪器配备为了对施工过程进行质量控制，需配备一些必要的试验器具和检测设备，诸如钎探、环刀、天平、灌沙筒、砂浆试块取样模具、混凝土试块取样模具及水平尺、钢尺、水准仪、全站仪等，所有器具设备设专人负责保管。七、临时设施准备(详见后附现场施工组织总平面布置图)第四节 施工区域部署一、施工专业划分本工程按分部划分为：绿化种植、构筑物结构装饰及园林造景、园林铺地工、园林给排水、园林电气工程等五部分。二、施工流向布置为满足建设单位提出的工期要求，本工程只要具备施工作业条件的部位基本上都需立即施工，纵向施工基本原则是 “先结构，后装饰”，横向施工原则是先场平、地形水电隐蔽乔木种植硬化铺装灌木及地被种植水电设备及灯具安装门卫室及围墙等。第五节 施工工期部署一、施工总体计划 本工程计划开工日期为2009年9月30日，竣工日期为2009年10月31日，总工期为30日历天。二、各阶段施工进度计划1、管理人员进场、施工准备： 2009年9月30日10月1日 2、施工现场场地平整： 2009年10月2日10月6日3、水电隐蔽工程施工： 2009年10月4日10月10日4、乔木种植工程： 2009年10月8日10月14日5、园路、广场铺装基层施工： 2009年10月12日10月18日6、灌木及地被植物场地平整： 2009年10月13日10月19日7、灌木及地被植物种植： 2009年10月15日10月23日8、小区围墙、门卫室砌筑、安装： 2009年10月2日10月25日9、水电设备、灯具安装工程： 2009年10月18日10月28日10、竣工清理、验收： 2009年10月29日10月31日11、详细施工进度计划见附表12、各种材料、设备进场计划：见附表13、各分包单位进场计划表：本工程无分包单位第三章 施工工序及施工方案第一节 施工工序一、 园林铺地工程施工工序1、车行道，消防通道：测量放线基底素土夯实基础垫层基础垫层混凝土面层铺装养护。2、嵌草砖铺装：测量放线基底素土夯实基础垫层基础混凝土垫层面层铺装养护。3、广场铺装：测量放线基底素土夯实基础垫层基础混凝土垫层面层铺装养护。4、各种面层的人行道铺装测量放线素土夯实灰土基础砼垫层面层铺装 养护。二、建筑物、构筑物及景观小品工程施工工序：1、小区围墙砌筑安装：测量放线基础开挖基础垫层墙体砖砌筑（Mu10砖M5混合砂浆）墙面抹灰墙面石材装饰铁艺栏杆安装分部工程验收。2、门卫工程：测量放线基础开挖基础垫层基础钢筋砼浇注钢筋砼柱、梁施工顶板的施工分部工程验收。3、其他景观小品工程：测量放线基础开挖基础垫层基础钢筋砼浇注钢筋砼柱、梁施工顶板的施工分部工程验收。三、绿化种植工程施工工序1、大型乔木种植施工工序苗木准备测量定位挖树坑换土（土壤改良）起树苗苗木运输到场、就位栽植做支撑做围堰 、浇水竣工养护。2、花灌木种植施工工序测量定位苗木准备挖坑换土（土壤改良）起苗木苗木运输到场，苗木就位栽植做穴 、浇水竣工养护。3、地被、色块、色带种植施工工序测量定位整理种植用地（土壤改良）挖坑换土（土壤改良）起苗木苗木运输到场，苗木就位栽植做围堰 、浇水竣工养护。四、园林给排水工程施工工序测量放线管沟开挖基底夯实 管井砌筑、管道安装 测试 回填夯实 喷灌设施安装 系统调试 交验使用。 五、园林电气工程施工工序测量放线 管沟开挖 基底夯实 管井砌筑、管道安装 测试 回填夯实电气器具、设备安装 系统调试 交验使用。第二节 园林铺地施工方案一、施工准备园林铺地工程主要包括广场铺装和园路铺装两大部分，面层有混凝土砖、烧结砖、花岗岩、碎石板、透水砖、嵌草转、休闲广场及儿童设施广场等。垫层做法有C15预拌混凝土、级配砂石等。园林需重点控制的有三点，即标高、回填土质量及基层厚度、密实度，这是关系整个园林工程效果的关键之一，为保证工程质量及施工进度，除需精细施工外，还需提前做好充分准备，具体如下（一） 技术准备1、认真阅读施工图，详细了解道路、广场的位置、控制点标高及节点做法，对图纸存在的问题提前汇总并与设计及相关单位协商解决。2、根据图纸提前确定施工顺序，编制合理施工方案，并由技术部门对各专业施工负责人作全面交底。3、会同建设、设计及建立单位确认材料样品。（二）材料准备 根据设计要求及施工进度安排提前做好材料采购计划并严格按样品批量采购。（三）测量放线 按设计图要求，将道路、广场的准确位置、尺寸及标高反映在现场，对存在的不合理或与其他专业冲突的现象及时与建设、设计及建立单位沟通解决。二、施工方案（一）土方开挖 1、技术交底：将土方开挖的依据、参与班组、携带工具、开挖路段、地下管线位置及其他注意事项提前安排到位；2、开挖方式：人工配合机械（55型挖掘机），即机械开挖，人工清平；3、标高控制：测量人员提前将标高控制桩在准备开挖区域两侧或周边固定、保护，并向机械操作人员及该分项工程现场施工负责人交代清楚。通过控制点标高确定土方开挖厚度；4、开挖顺序：开挖前需充分考虑现场总体车行路由，避免出现开挖后严重影响阻碍工程总体进展的现象；5、土方开挖：根据控制标高由机械从开挖起始位置向结束位置顺序进行，开挖时机械需留置50厚土层由人工跟随清理，以免超挖，对土方开挖后局部存在的软土或渣土的部位则需局部深挖直至老土层，严重的土质问题需请设计及其他相关方一起协商解决；6、余土处理：路床开挖后先对现场进行土方平衡，多余土方采用30型铲车配合清理外运。7、需注意的安全问题：a、机械操作人员需执证上岗并能熟练操作，安排专人负责机械指挥，其他人员在指挥 人员的直到下跟随施工，无关人员远离机械；b、机械操作人员应根据机械本身的性能进行操作，严禁超负荷运行；c、严禁指挥人员违章指挥。（二）、碎石垫层1、首先要控制碎石的质量。根据肉眼观察，禁止风化碎石进场，避免树枝等有机质混入，并按设计要求控制石子颗粒大小。2、标高的控制。为保证广场和路面标高合理，控制造价，保证施工质量，控制好垫层的厚度很重要。在回填时先在场地内设置好标高控制点，并注意对控制点的保护。回填时其虚铺厚度应有所控制，以便在夯实后能达到要求。3、碎石垫层的夯实。由于考虑到本工程为园路工程，路面荷载较小，同时路幅较窄，一般采用打夯机夯实，夯实前应铺摊5CM厚的碎石，具体夯实方法同素土夯实。4、质量标准及检测方法碎石基层的允许偏差及检测方法（单位：mm）项 次项 目允许偏差检查方法1表面平整度15用2M靠尺和楔形塞尺检查2标高20用水准仪检查3厚度+20用钢尺检查注：每1000检查3处，不足1000的不少于1处。（三）、砼垫层施工 必须控制厚度和强度，按施工图做好砼强度试块检测工作。1、在完成的基层上定点放线，每10m为一点，根据设计标高，园路的边线放中间桩和边桩。并在园路整体边线处放置施工挡板。挡板的高度应在稳定层以上，但不要太高，并在挡板划好标高线。2、复核、检查和确认园路边线和各设计标高点的正确无误后，可进入下道工序。3、在浇筑混凝土稳定层前，在干燥的基层上洒一层水或1：3砂浆。4、按设计的材料比例配制砼试块，然后浇筑、捣实混凝土，并用直尺将顶面刮平，顶面调整至设计标高。施工中要注意做出路面的横坡和纵坡。5、混凝土面层施工完成后，应及时开始养护，并及时对砼基层进行伸缩缝的切割，切割时应注意与道路面层铺设尺寸的吻合，然后考虑园路和广场面层的铺装。可用湿的稻草、湿砂及塑料薄膜覆盖在路面上进行养护。6、质量标准及检测方法混凝土基层的允许偏差及检测方法（单位：mm）项 次项 目允许偏差检查方法1表面平整度10用2M靠尺和楔形塞尺检查2标高10用水准仪检查3厚度+10用钢尺检查4宽度-20用尺量5横坡10用坡度尺或水准仪测量注：每500检查3处，不足500的不少于1处。（四）透水砖人行路面铺装：1、基层施工(1)基层施工的最低施工温度在5以上，雨季施工应采取措施，避免雨淋；(2)路床上先铺设200300级配砂砾料，用1215t三轮压路机碾压时，每层的压实厚度不应超过150mm；(3)摊铺无砂混凝土基层，振捣密实并找平，铺筑厚度比设计少20mm；(4)用细粒无砂混凝土(35mm)厚20mm找平；(5)路床表面摊铺前应洒水湿润，摊铺后及时养护，养护期间封闭交通。2、透水砖面层施工(1)基层施工完成经验收合格后，进行面层透水砖铺砌；(2)清理基层表面，摊铺20mm厚细粒无砂混凝土(35mm)找平，铺砌透水砖；(3)铺砌方向、纹理、颜色等均按图纸要求，严格控制缝宽，力求均匀美观，挂线控制平整度；(4)砖砌体就位后，用橡皮锤夯击牢固，缝内用细砂灌满填实。(5)质量标准及检测方法透水砖面层的允许偏差及检测方法（单位：mm）项次项目允许偏差检验方法水泥砖1表面平整度3用2M靠尺和楔形塞尺检查2缝格平直3拉5m线和钢尺检查3接槎高低差1用钢尺和楔形塞尺检查4板块间隙宽度2用钢尺检查注：每200检查3处，不足200的不少于1处。（六）花岗石路面铺装：1、准备工作以施工大样图和加工单为依据，仔细核对各部位尺寸做法，算好各细部及洞口边角部位尺寸，如果有场外加工，要对石材的颜色、花纹进行考察，对石材的放射性要有检测报告。 2、基层处理 将地面垫层的杂物清理干净，并检查基层有无空鼓现象，如有用匀石机将空鼓部位切除并重新浇筑。垫层上的砂浆要用工具清除，并清扫干净。3、试拼 正式铺没前，对每处的大理石(花岗岩)板块要按图案、颜色、纹理试拼，并注意遇到管道套割；将非整块板对称排放在靠边部位，然后编号并码放整齐。4、弹线 施工前一定要在基层上弹控制线，以控制方正。5、试排 在两个垂直方向铺两条干砂带，宽度大于板块宽度，厚度在3cm以上，结合施工大样图，把大理石(花岗岩)板块排好，检查板块之间的缝隙，对于拼花的部位一定认真核对位置与花色。6、铺贴试排后将干砂和板块移开，清扫干净，用喷壶洒水湿润，刷一层素水泥浆(水灰比为0.5，不要刷的面积过大，随铺砂浆随刷)。拉十字控制线(鱼线)用l213的于硬性水泥砂浆铺找平层(干硬程度以手捏成团，落地即散为宜)。铺好后用靠尺板刮平，再用抹子拍实找平，面积以能铺3m2左右。厚度控制在放上大理石(花岗岩)板块时宜高出面层水平线34mm为宜。7、质量标准及检测方法花岗岩面层的允许偏差及检测方法（单位：mm）项次项目允许偏差检查方法块石碎拼1表面平整度13用2M靠尺和楔形塞尺检查2缝格平直1-拉5m线和钢尺检查3接缝高低差11用钢尺和楔形塞尺检查4板块间隙宽度1-用钢尺检查注：每200检查3处，不足200的不少于1处。（七）卵石铺贴施工工序为：放线冲带铺结合层铺装拼花清洁、修补养护。1、放线根据设计图纸，在混凝土垫层上放出拼花图案，设置好水平控制点。2、冲带根据所放拼花图案线和高程控制点沿着拼花图案线用相应的卵石冲出分色线条。选用技术好的工人操作，冲带时一定要认真对着图纸施工。3、铺结合层冲带后，把工作面清扫干净，用喷壶洒水湿润，刷一层素水泥浆(水灰比为0.5，不要刷的面积过大，随铺砂浆随刷)。拉十字控制线(鱼线)用l213的水泥砂浆铺找平层(干硬程度以手捏成团，落地即散为宜)。铺好后用靠尺板刮平，再用抹子拍实找平，面积以能铺1m2左右。厚度控制在放上雨花石（卵石）时宜高出面层水平线34mm为宜。4、铺装拼花选大小均匀、色泽一致的卵石，按照图纸分色填铺。铺装时要注意铺面协调、一致，不能有卵石深浅不均现象。注意不要让砂浆污染卵石外露面。铺上卵石后用木板均匀拍打卵石，保证卵石上口平整，粘结牢固。5、清洁、修补 铺装完成后，立即对完成铺装面进行清理。对外观不好或不协调卵石进行更换。（八）路缘石安装1、施工工艺（1）经测量人员测量定位后方可施工。（2）钉上控制柱，拉上控制线，每10m钉1个控制桩。（3）刨出路缘基础，并对基础进行处理。（4）路缘在安砌时应注意复核高程，使之平整，顺直。（5）应注意路缘之间的缝隙不大于1cm，使之均匀。（6）对路缘缝隙勾缝，勾缝时应密实，压紧。2、质量要求：路缘石埋设的槽底基础和后背填料夯击密实，压实度符合图纸要求。安砌缘石时钉桩拉线，使顶面平整，线条直顺，曲线圆滑美观，埋砌稳固。3、质量标准及检测方法路缘石的允许偏差及检测方法（单位：mm）项 次项 目允许偏差检查方法1直顺度3拉10m小线取量最大值2相邻块高差2尺量3缝宽2尺量4路缘石顶面高程3用水准仪具测量注：每100m检查一次，不足100m的不少于一次。第三节 园林附属建筑、构筑物及造景工程施工方案一、测量放线1、施工准备(1)校对测量仪器：为保证测量结果精确无误，本工程使用的经纬仪、水准仪、塔尺、钢卷尺等测量仪器器具都需经国家法定计量部门校验合格后方可使用。(2)根据建筑施工总平面图及其他相关资料进行复核，做好坐标控制点，高程原点、资料的交接工作；(3)熟悉图纸，切实了解结构、建筑等细部尺寸与相对位置的关系；(4)了解各分部分项工程的施工进度计划和施工工艺流程，确定各细部的轴线、标高的测量时间、方法；(5)对测量用辅助材料提前进行准备。2、施工顺序：交接桩位定位复测与定位点的加密水准观测和水准点的加密桩位保护施工放线定期复核。3、交接桩位：进场后测量人员及时会同监理、建设单位进行交接桩的工作，对本工程的施工范围内的定位点、水准点等进行必要的保护，并及时作好定位的复测、定位点的加密，水准点的复测和加密工作。4、定位复测与定位点的加密(1)根据所交定位的等级按相应的精度要求，使用经纬仪，在有利观测时间内进行观测。观测时各种数据参数根据当天的天气情况进行相应的修正。外业测完后，及时进行成果的整理，并将复测结果提交监理工程师审核确认。复测中如发现问题，及时与监理、勘测设计单位联系，协商解决。(2)复测后，经确认无误，根据施工现场测量的需要，对定位点进行加密。加密定位点布设成附合定位，附合在高级定位控制点上。根据工程测量规范所规定的定位标准，测距相对中误差不大于1/14000，定位全长相对闭合差不大于1/10000。(3)加密定位点布设在对结构物观测视野宽阔、地基稳固且不易被施工机械和人员破坏的地方，相邻边长之比不超过13，布设时满足施工测量放样的需要。5、水准观测和水准点的加密：按水准测量的精密要求，使用自动安平水准仪进行往返观测。复测完成后，及时进行测量成果的整理，并将复测结果提交监理工程师审核确认。复测中如发现问题，及时与监理、勘测设计单位联系，协商解决。加密水准点（临时水准点）布设在稳固的地方，埋设标志，两端附合联测到高级水准点上，观测按四等水准测量的精密度要求进行。6、桩位保护：对所交定位点、水准点，加密的定位点、水准点进行现场拴桩。在附近固定物上做好拴桩标记，并填写拴桩纪录。在条件允许的情况下，对有关桩位进行砌筑保护，并树立明显的标志。7、施工放线：根据定位控制点和加密定位点，采用全站仪，根据设计图纸所给定的定线关系和各类参数，计算出各主要控制点的坐标，按极坐标法测设出各控制点，并使实测坐标与设计坐标差在规定限差内。在施工过程中，及时对施工区等重要部位进行位置和高程的测量复核，一并填写测量复核记录，存档保存。按图纸要求及现场实没情况确定该次改造的路面,如遇到管线、井口设施不可移动物时，需现场实际放样，经甲方及监理确认后，方可改动施工。如现场需出现局部弯道、线路调整，须经甲方及监理确认后，方可改动施工。8、定期复核：在施工过程中，对所有定位点、水准点、加密定位点和加密水准点定期进行复测。所有测量资料，必须及时、真实地进行填写，作为竣工资料编入竣工文件，并归档保存。二、基础土方开挖1、平整场地的表面坡度应符合设计要求，如设计无要求时，一般应向排水沟方向做成不小于2的坡度。平整后的场地表面应逐点检查，检查点的间距不宜大于20m。土方工程施工中，应经常测量和校核平面位置，水平标高和边坡坡度等是否符合设计要求，平面控制木桩和水准点也应分期复测和检查是否正确。2、夜间施工时，应合理安排施工项目，防止挖方超挖或铺填超厚。施工场地应根据需要安设照明设施，在危险地段应设明显标志。3、采用机械施工时，必要的边坡修理和场地边角、小型沟槽的开挖或回填等，可用人工或小型机具，配合进行，设专职人员指挥。暂停施工时，所有人员及施工机械撤至指定地点。4、在挖土时发现文物应马上报告并保护好文物。如有不慎对地下管线破坏、损坏树木等情况应及时上报业主及监理，进行抢修或保护。土方回填1、施工准备(1)土：宜优先利用基槽中挖出的土，但不得含有有机杂质。使用前应过筛，其粒径不大于50，含水率应符合规定。(2)工作面：填方基底的处理应符合设计要求。在土质较好的平坦地上填方时，应分层碾压夯实；当填方基底为松土时，应将其基底碾压密实。填方前，应对填方基底和已完隐蔽工程进行检查和中间验收，并做好记录。(3)主要机具：有人力夯、蛙式打夯机、手推车、筛子（孔径40-60）、木耙、铁锹（尖头及平头）、2M靠尺、胶皮管、小线和钢尺等。2、施工顺序：基坑(槽)底地坪上清理检验土质夯实基底分层铺土、耙平夯打密实检验密实度修整找平验收。3、施工方法该工程采用开挖原土方进行回填，由于工作面不大，均采用人工回填，蛙式打夯机夯实，分层厚度为25cm，每层夯实4遍。在进行挡土墙土方回填时一定要注意整段墙体均匀回填，局部回填过高易造成挡土墙受力不均而破坏。回填时注意保护挡墙排水管。在填方夯实时，发现裂缝应洒水花，拌均整平再次夯压。发现局部软弹橡皮土等情况时，应将其挖出换填含水量适当的土后重新夯填处理。4、质量标准：回填土必须按规定分层夯实。取样测定压实后土的干土质量密度，素土夯实密度不小90%（重击实标准），回弹模量不小于20MPa。合格率不小于90%；不合格干土质量密度的最低值与设计值的差不大于0.08%g/cm3。土方回填允许偏差如下项次项目允许偏差（mm）检验方法1顶面标高0；50用水准仪或拉线尺量检查2表面平整度20用2m靠尺和楔形塞尺检查5、应注意的质量问题(1)未按要求测定土的干土质量密度：回填土每层都应测定夯实后的干土质量密度，符合设计要求后才能铺摊上层土。试验报告要注明土料种类、试验日期、试验结论及试验人员签字。未达到设计要求部位，应有处理方法和复验结果。(2)回填土下沉：因虚铺土超过规定厚度或冬季施工时有较大的冻土块，或夯实不够遍数，甚至漏夯，坑（槽）底有有机杂物或落土清理不干净，以及冬期做散水，施工用水渗入垫层中，受冻膨胀等造成。这些问题均应在施工中认真执行规范的有关各项规定，并要严格检查，发现问题及时纠正。(3)管道下部夯填不实：管道下部应按标准要求填夯回填土，如果漏夯不实会造成管道下方空虚，造成管道折断而渗漏。(4)回填土夯压不密：应在夯压时对干土适当洒水加以润湿；如回填土太湿同样夯不密实呈“橡皮土”现象，这时应将“橡皮土”挖出，重新换好土再予夯实三、钢筋工程该工程钢筋主要用于门卫，围墙基础。1、施工准备：(1)钢筋原材：本工程钢筋全部采用首钢原材，钢筋必须有材质证明及物理性能试验报告，进料严格按炉号，每批（不超过60）提供出厂质量证明，到达现场进行复试，如有混合批视具体情况按规定进行复试，合格后方可使用。(2)使用机具：弯钢机、断钢机、调直机、切割机。2、施工工序：钢筋下料钢筋制作钢筋运输钢筋绑扎钢筋检查隐蔽验收。3、施工方案：(1)钢筋放样加工：在钢筋翻样前认真熟悉图纸，并做好交底工作。钢筋在现场加工成型，成型的钢筋在现场分类堆放，标识明确，在堆放和运输过程中应垫好，以免发生变形。(2)按施工平面图规定的位置清理，平整好钢筋堆放场地，准备的垫木， 按绑扎顺序分类堆放钢筋，如有锈蚀预先进行除锈处理。(3)核对图纸，配料单，料牌区实物，在钢号、规格尺寸、形状、数量是否一致，如有问题及时解决。(4)钢筋接头：钢筋均采用绑扎接头。绑扎接头的搭接长度应符合设计要求，如设计无要求时，应按03G101采用。(5)基础钢筋绑扎：A、按图纸要求间距，计算好钢筋数量。B、绑扎接头的搭接长度按设计要求，如无设计要求时，应符合规范规定。C、绑扎接头的位置应相互错开，在受力钢筋直径30倍区段范围内（且不小于500mm），有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积，应符合受拉区不得超过25，受压区不得超过50的规定。D、在砼垫层上用粉笔划好钢筋间距，间距布置钢筋。光面钢筋端头应弯成135度，平直长度不小于10d。 E、钢筋保护层：垫块垫在下层钢筋下皮，间距一般不超过600mm以保证主筋保护层厚度的正确。(6)梁筋绑扎：A、纵向受力钢筋出现双层或多层排列时，两排钢筋之间应垫以直径25mm
