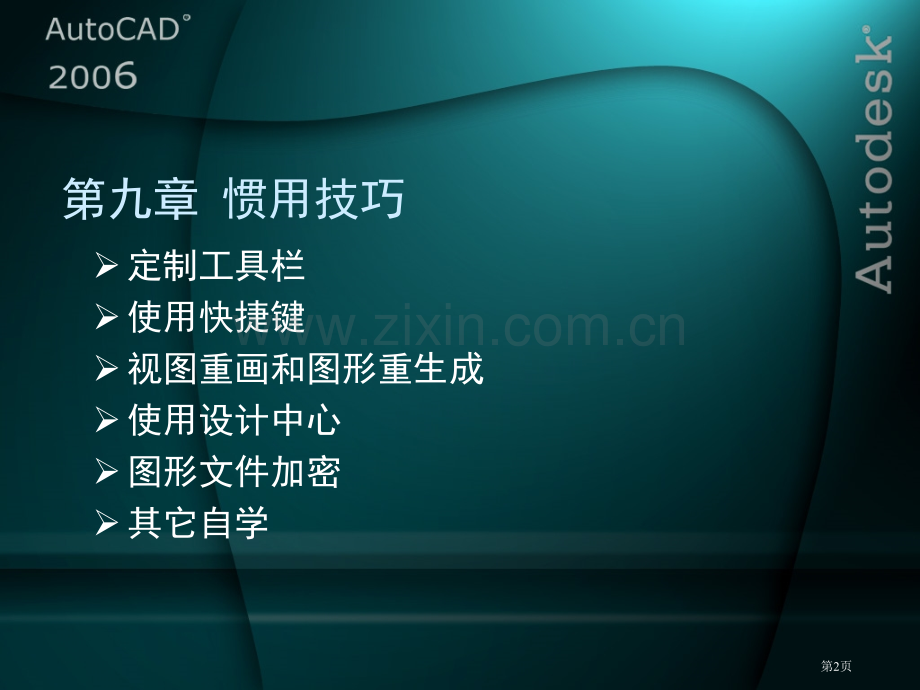

AutoCAD 教程第1页第九章 惯用技巧定制工具栏使用快捷键视图重画和图形重生成使用设计中心图形文件加密其它自学第2页定制工具栏定制工具栏 1）显示或隐藏工具栏 2）向工具栏中添加工具按钮 3）从工具栏中删除工具按钮第3页使用快捷键使用快捷键第4页视图重画与图形重生成视图重画与图形重生成图形重生成（REGEN OR REGENALL）别名（re）视图重画（REDRAW OR REDRAWALL）第5页使用设计中心使用设计中心设计中心功用 设计中心开启方法 设计中心工作界面 利用设计中心浏览图形资源 利用设计中心向图形添加内容 利用设计中心查找参考图形文件第6页设计中心功用浏览用户计算机、网络驱动器和 Web 页上图形内容。比如，图形或符号库查看图形文件中命名对象，比如块和图层定义，然后将定义插入、附着、复制和粘贴到当前图形中更新或重定义块创建指向惯用图形、文件夹和 Internet 网址快捷方式向当前图形添加内容，比如外部参考、块和填充等在新窗口中打开图形文件将图形、块和填充图案拖拽到工具选项板上方便访问第7页设计中心开启方法【标准】工具栏：【设计中心】按钮下拉菜单：【工具】|【设计中心】命令行：adcenter【Enter】快捷键：Ctrl+2第8页设计中心工作界面 树状文件列表【文件夹】选项卡【打开图形】选项卡【历史统计】选项卡【联机设计中心】选项卡内容区域 工具栏 第9页利用设计中心浏览图形资源AutoCAD将那些能够重复利用和共享图形内容称为设计资源设计中心能够访问、浏览设计资源包含：图形中块、标注样式、文字样式、布局、图层、线型、图案填充和外部参考等按住Ctrl键从内容区域中将图形文件图标拖动至绘图区域还能够打开图形 第10页利用设计中心向图形添加内容 添加内容方法1.将某个项目拖动到某个图形图形区，按照默认设置（假如有）将其插入2.在内容区域中某个项目上单击右键，在激活快捷菜单中选择对应选项3.双击某个块将显示【插入】对话框，双击某个图案填充将显示【边界图案填充】对话框向图形添加块 向图形添加图层、文字样式、尺寸标注样式和表格样式 利用设计中心向图形添加填充图案 第11页利用设计中心查找参考图形文件 使用设计中心搜索功效能够查找计算机或网络中图形、填充图案和块等AutoCAD信息，单击设计中心工具栏上【搜索】按钮，打开【搜索】对话框 经过【搜索】对话框能够搜索到块、标注样式、文字样式、表格样式、布局、图形、图形和块、线型、填充图案、填充图案文件、图层、外部参考等 第12页
