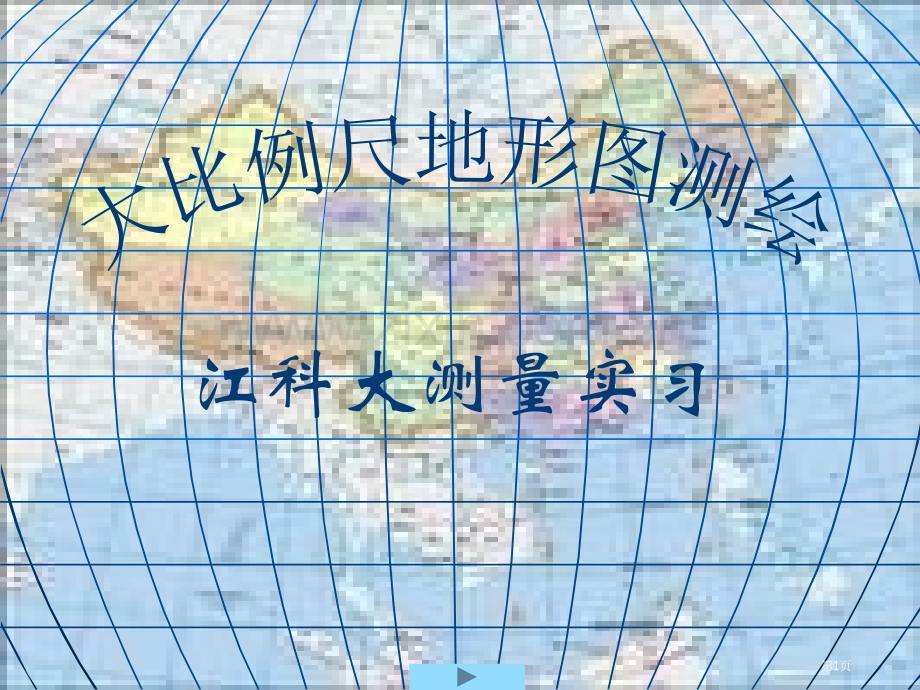

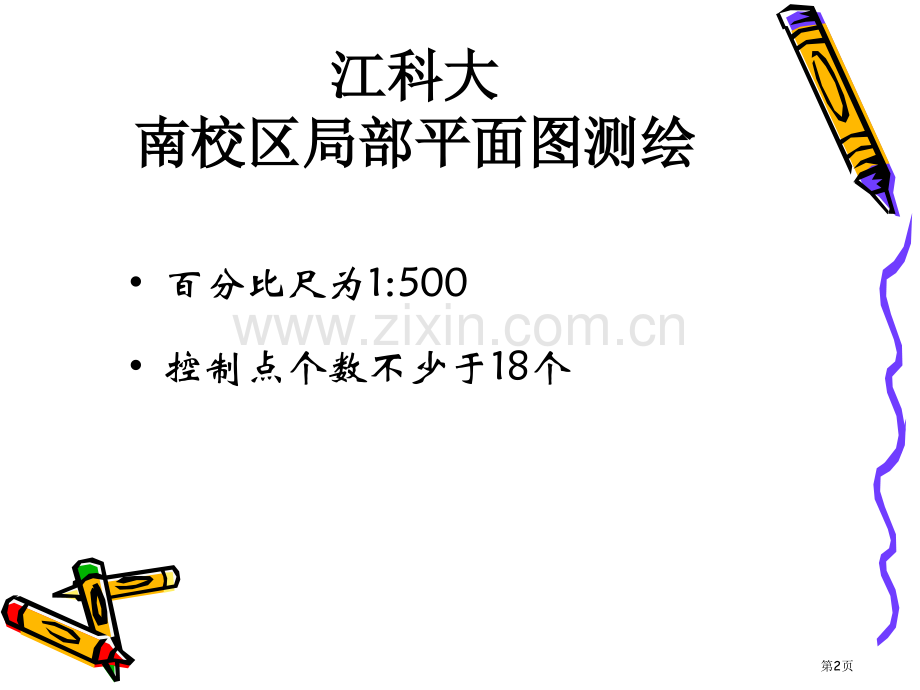

江科大测量实习第1页江科大江科大南校区局部平面图测绘南校区局部平面图测绘百分比尺为1:500控制点个数不少于18个第2页江科大南徐教学区平面图江科大南徐教学区平面图第3页一、测量实习测图分区第4页二、基本步骤（一）控制测量控制测量 1.准备工作：资料、仪器工具准备与校验、了解控制点分布密度要求和导线长度要求及测角和量边精度要求等 2.方法步骤：本测区可进行二级控制1)选点:导线点标志直径小于4厘米，用字母表示，如A1、A2等；2)测角：用测回法测闭合导线全部内角，3)量边：用钢尺依次往返量取每条导线边长，4)审核数据并以下表进行坐标计算第5页闭合导线计算表点号观察角（左角)角度更正数 更正角坐标方位角距离D(m)坐标增量计算值更正后坐标增量坐标点号x(m)y(m)x(m)y(m)x(m)y(m)AABBCCDAA 辅助计算 第6页内业计算限差要求：允许角度闭合差：允许导线全长相对闭合差：第7页（1)图纸准备图纸选取：图纸选取：2 2号绘图纸号绘图纸(2)绘制坐标格网规格：规格：1010cm cm 1010cmcm对角线法对角线法1.1.测图前准备工作测图前准备工作（二）碎部测量（二）碎部测量第8页要求：要求：a.a.线条粗细不超出线条粗细不超出0.10.1mmmm；b.b.方格对角线长度与理论值之差不超出方格对角线长度与理论值之差不超出0.20.2mmmm；c.c.图廓对角线长度与理论值之差不超出图廓对角线长度与理论值之差不超出0.30.3mmmm。第9页20.0020.0520.1020.1520.2018.0018.0518.1018.1518.20江科大江科大地形图地形图(3)(3)(3)(3)控制点展绘及检验控制点展绘及检验 格网坐标注记格网坐标注记 展点方法：展点方法：精度要求：检验精度要求：检验相邻点距离与实际相邻点距离与实际平距之平距之 差差图上图上0.30.3ABCDEFGHIJ第10页2.2.碎部点选择（不少于碎部点选择（不少于400400个）个）地物特征点：碎部点碎部点：地物、地貌特征点。指指决定地物形状决定地物形状地物轮廓线上地物轮廓线上转折点、交叉转折点、交叉点、弯曲点及独立地物中心点点、弯曲点及独立地物中心点等。如房角点、等。如房角点、道路转折点、交叉点、河岸线转弯点等。道路转折点、交叉点、河岸线转弯点等。第11页地物特征点选择地物特征点选择解 放 路坚555.4055.35 普通要求：主要地物凸凹部分在图上大于普通要求：主要地物凸凹部分在图上大于0.5mm0.5mm均要表均要表示出来，小于示出来，小于0.5mm0.5mm，或，或1 1：500500百分比尺图上小于百分比尺图上小于1 1mmmm时能时能够用直线连接。够用直线连接。第12页地物点间距和视距长度要求百分比尺地物点间距地物点间距(m)(m)最大视距最大视距(m)(m)1:500 1:5001515主要地物点主要地物点次要地物点次要地物点60608080第13页3.碎部点平面位置测定方法碎部点平面位置测定方法极坐标法（极坐标法（主要方法主要方法）角度（方向）交会法角度（方向）交会法距离交会法距离交会法直角坐标法直角坐标法辅助方法辅助方法第14页测站点 AB 1S1P1S2 2P2极坐标法需要测定：极坐标法需要测定：水平角、水平距水平角、水平距S3P3 3后视点（1）极坐标法极坐标法第15页定向配零第16页ABP角度交会法，需分角度交会法，需分别在别在A、B点上设站，点上设站，测出测出、角角S1S2PCD距离交会法，需距离交会法，需要测定两个水平要测定两个水平距离距离2.角度交会法角度交会法3.距离交会法距离交会法第17页(1)(1)在测站点上在测站点上安置经纬仪安置经纬仪（对中、整平、量记仪器（对中、整平、量记仪器高高i），旁边安置绘旁边安置绘图板图板。(2)(2)瞄准后视方向，瞄准后视方向，定向定向配配0。(3)(3)选点选点立尺。立尺。(4)(4)观察观察读数读数（水平角、视距、中丝、竖角）。（水平角、视距、中丝、竖角）。(5)(5)统计、计算统计、计算（平距（平距D D、高程高程H H）。）。(6)(6)展点、画图。展点、画图。(7)(7)测站检验。测站检验。后视后视定向定向水平距D水平角4.4.一个站测上工作步骤一个站测上工作步骤第18页经纬仪测图第19页测站：A 后视点：B 仪器高 i=指标差x=测站高程 HA=观察者：统计者：点号 尺上读数（m)尺间隔l(m)竖盘读数 竖直角 水平角 水平距离 （m）高程（m）备注 中丝下丝上丝123456地形碎部测量手簿第20页江科大地形图江科大地形图20.0020.0520.1020.1520.2018.0018.0518.1018.1518.2018.0020.00碎部点展绘碎部点展绘AB第21页后视点方向线（0方向线）水平角水平距碎部点展绘碎部点展绘第22页5.5.各类地物测绘各类地物测绘5.5.地物勾绘地物勾绘图式图式第23页地物图式第24页地物图式第25页地物图式第26页 (1)1)百分比符号：百分比符号：轮廓较大，形状和大小能够按测轮廓较大，形状和大小能够按测图百分比尺缩小，植被，土壤用符号，边界普通用虚图百分比尺缩小，植被，土壤用符号，边界普通用虚线，房屋可注记结构和层次线，房屋可注记结构和层次第27页房屋测绘房屋测绘定向点测站第28页房屋描绘房屋描绘 能看到房角要实测，看不能看到房角要实测，看不到个别点可用距离交会、或实到个别点可用距离交会、或实地勘丈画图。地勘丈画图。第29页(2)非百分比符号 独立符号：含有特殊意义地物独立符号：含有特殊意义地物,轮廓较小时轮廓较小时,就采取统一尺寸就采取统一尺寸,用要求符号来表示。形状以读用要求符号来表示。形状以读图方便为准专门设计符号定位点：中心、底线图方便为准专门设计符号定位点：中心、底线中点、底线拐点。中点、底线拐点。导线点旗杆第30页(3)半百分比符号 一些线状地物，中心线位置（长度）按百分比，宽度不按百分比。第31页（3）内部道路、草坪）内部道路、草坪第32页（4）文字、数字注记文字、数字注记各种注记说明等等字体要规范，字头一律朝北。字体要规范，字头一律朝北。8585.387.587.586.582.682.6公鸡山公鸡山清水河第33页6.注意事项 （1）每观察2030个碎部点，应检验起始方向归零 差应4，不然，应重新定向，并检验已测碎部点。（2）立尺人员应将视距尺竖直，综合取舍碎部点，地形复杂时绘制草图。（3）绘图人员注意图面正确、整齐、注记清楚 并做到随测点及时展绘、检验。（4）当该站工作结束时，应检验有没有漏测、测 错，并将图面上地物、地性线、等高线 与实地对照，发觉问题及时纠正。第34页三、地形图图外注记三、地形图图外注记图名图廊内图廓线就是坐标格网线，它是图幅实际边界限，线粗0.1mm外图廓线是图幅最外边界限，实际是图纸装饰线，线粗0.5mm内外图廓线相距12mm,用于标注坐标 见教材P134、5第35页a、图检验1、图面检验2、野外巡视3、设站检验（抽测点位抽测点位10%左右）。左右）。次序：先图框内、后图框外，先注记、先图框内、后图框外，先注记、后符号，先地物、后地貌后符号，先地物、后地貌 按图式要求描绘和书写。图框内外注记内容齐全。b、图整饰四、四、地形图检验和整饰地形图检验和整饰第36页五、提交地形图和数据统计及计算表第37页第38页第39页第40页第41页第42页第43页第44页结结 束束第45页选点要求：1.要有控制意义；2.选在路边，尽可能在路同一侧；3.相邻点要能够通视；4.相邻边长相差不宜太悬殊，平均边长75m；5.导线点分布要均匀。第46页
