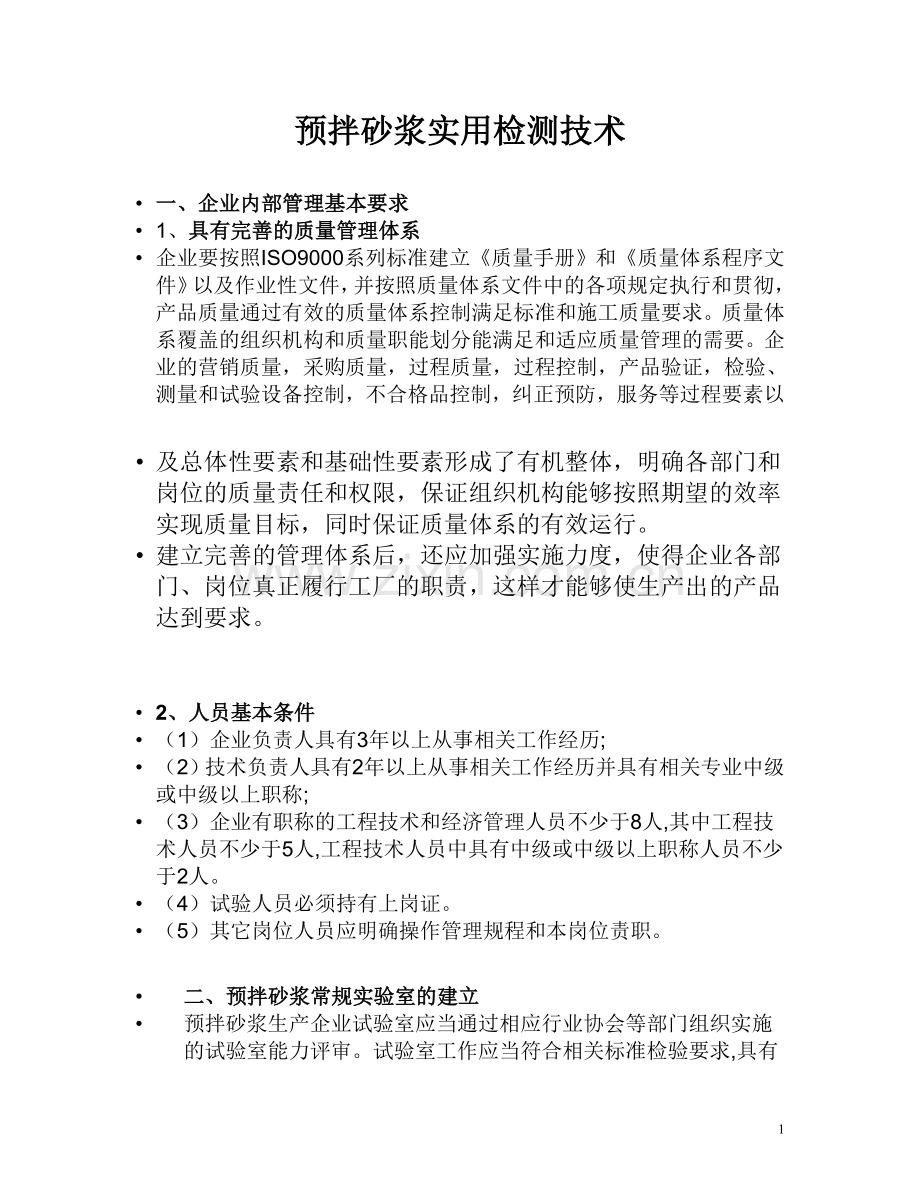

预拌砂浆实用检测技术

• 一、企业内部管理基本要求
• 1、具有完善的质量管理体系
• 企业要按照ISO9000系列标准建立《质量手册》和《质量体系程序文件》以及作业性文件，并按照质量体系文件中的各项规定执行和贯彻，产品质量通过有效的质量体系控制满足标准和施工质量要求。质量体系覆盖的组织机构和质量职能划分能满足和适应质量管理的需要。企业的营销质量，采购质量，过程质量，过程控制，产品验证，检验、测量和试验设备控制，不合格品控制，纠正预防，服务等过程要素以

• 及总体性要素和基础性要素形成了有机整体，明确各部门和岗位的质量责任和权限，保证组织机构能够按照期望的效率实现质量目标，同时保证质量体系的有效运行。
• 建立完善的管理体系后，还应加强实施力度，使得企业各部门、岗位真正履行工厂的职责，这样才能够使生产出的产品达到要求。

• 2、人员基本条件
• （1）企业负责人具有3年以上从事相关工作经历;
• （2）技术负责人具有2年以上从事相关工作经历并具有相关专业中级或中级以上职称;
• （3）企业有职称的工程技术和经济管理人员不少于8人,其中工程技术人员不少于5人,工程技术人员中具有中级或中级以上职称人员不少于2人。
• （4）试验人员必须持有上岗证。
• （5）其它岗位人员应明确操作管理规程和本岗位责职。

• 二、预拌砂浆常规实验室的建立

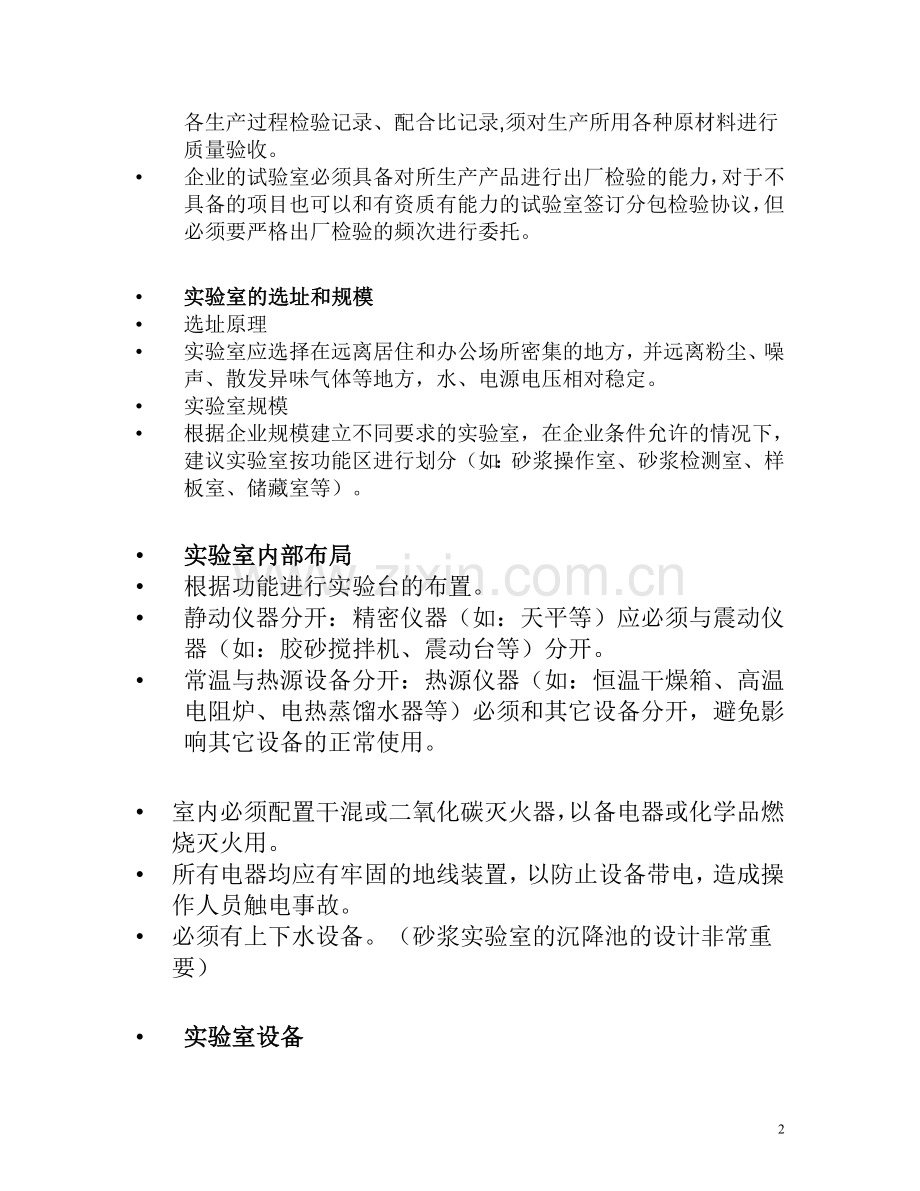

• 预拌砂浆生产企业试验室应当通过相应行业协会等部门组织实施的试验室能力评审。试验室工作应当符合相关标准检验要求,具有各生产过程检验记录、配合比记录,须对生产所用各种原材料进行质量验收。
• 企业的试验室必须具备对所生产产品进行出厂检验的能力，对于不具备的项目也可以和有资质有能力的试验室签订分包检验协议，但必须要严格出厂检验的频次进行委托。

• 实验室的选址和规模
• 选址原理
• 实验室应选择在远离居住和办公场所密集的地方，并远离粉尘、噪声、散发异味气体等地方，水、电源电压相对稳定。
• 实验室规模
• 根据企业规模建立不同要求的实验室，在企业条件允许的情况下，建议实验室按功能区进行划分（如：砂浆操作室、砂浆检测室、样板室、储藏室等）。

• 实验室内部布局
• 根据功能进行实验台的布置。
• 静动仪器分开：精密仪器（如：天平等）应必须与震动仪器（如：胶砂搅拌机、震动台等）分开。
• 常温与热源设备分开：热源仪器（如：恒温干燥箱、高温电阻炉、电热蒸馏水器等）必须和其它设备分开，避免影响其它设备的正常使用。

• 室内必须配置干混或二氧化碳灭火器，以备电器或化学品燃烧灭火用。
• 所有电器均应有牢固的地线装置，以防止设备带电，造成操作人员触电事故。
• 必须有上下水设备。（砂浆实验室的沉降池的设计非常重要）

• 实验室设备
• 为了保障砂浆产品的性能满足相关的标准中规定的技术性能指标，基础砂浆实验室应该具备如下主要设备：
• 水泥胶砂搅拌机：适用于湿砂浆拌合用。
• 水泥胶砂实验台：适用于水泥强度检验所用试样设备。
• 水泥胶砂抗折抗压试验机：测定水泥胶砂抗折抗压强度。

• 水泥胶砂流动度测定仪：通过水泥砂浆流动度的测定，确定砂浆用水量。
• 拉拔测试仪：适用于砂浆拉伸粘结强度的测定。
• 砂浆凝结时间测定仪：测定砂浆的初终凝时间。
• 低温冷柜：适用于砂浆在低温环境下养护用。
• 电热干燥箱：适用于砂浆在高温环境下养护用。

• 恒温恒湿标准养护箱：适用于砂浆在标准状态下的养护。
• 对于一些生产特殊砂浆的企业，根据自己产品的特点需要填加满足自己企业需要的设备。如：生产防水砂浆的企业，企业就需要选择砂浆抗渗仪等。

• 表1-5 预拌砂浆仪器设备技术要求一览表
• 实验室人员
• 检验人员具有高中（或相当于高中）以上文化水平，责任心强，熟知本岗位的操作规程、控制项目、指标范围及检验方法，经专门培训、考核，取得本市建材行业主管部门或其授权的质检机构签发的操作合格证。检验人员要相对稳定，要具有砂浆上岗证，人员配备不得少于2人。

• 第二节 预拌砂浆产品标准
• 一、预拌砂浆产品
• 1、配料精度
• 配料精度严重制约产品质量的针对性、稳定性和材料成本。《GBJ203-83 砖石工程施工及验收规范》中规定：
• 表7
原料
水泥、有机塑化剂、冬施用氯盐
砂、粉煤灰、磨细生石灰粉
精度
±2%
±5%

• 《DG/TJ08-502A-2000 干粉砂浆生产与应用技术规程》中对计量允许偏差规定为：
• 表8
原材料
无机胶凝材料
骨料
外加剂
稠化粉
混合材
计量允许偏差（%）
±2
±2
±2
±2
±2

• 2、均匀性
• 均匀性取决于计量精度、混合均匀度、包装与输送过程中的离析程度。《DBJ/T01-73-2003 干拌砂浆应用技术规程》中对散装干拌砂浆的混合均匀性规定：
• 表9
项目
80μm筛过率与均值的绝对误差
28d抗压与均值的相对误差
指标
≤3%
≤20%

• 应以标准配方的检测指标为平均值；应以离散系数评价均匀性；应以容重、筛过率、标稠用水量、保水率、强度等多个性能指标的均匀度进行综合评价。
• 二、预拌砂浆掺水均匀拌合而成的湿砂浆
• 1、试验条件
• （1）试验室温度、湿度、风速

• 《JGJ70-90建筑砂浆基本性能试验方法》中要求试验室温度为（20±5）℃；《DL/T5126-2001 聚合物改性水泥砂浆试验规程》中要求试验室温度为（20±3）℃，相对湿度为65%以上，拌制的砂浆要避免阳光直射；《ASTMC109/C 109M-02 Standard Test Method for Compressive Strength of Hydraulic Cement Mortars》中要求试验室温度为（23±3）℃，相对湿度为50%以上；

• 《ASTMC1437-01 Standard Test Method for Flow of Hydraulic Cement Mortar》要求试验室温度为（24±4）℃，相对湿度为50%以上；《ASTMC1506-03 Standard Test Method for Water Retention of Hydraulic Cement based Mortar and Plasters》要求试验室温度为（23±4）℃，相对湿度为50%以上；

• （2）拌合水温
• DIN 18555-7要求拌合水温为（20±2）℃；《ASTMC109/C 109M-02 Standard Test Method for Compressive Strength of Hydraulic Cement Mortars》中要求拌合水温为（23±2）℃; 《ASTMC305-99 Standard Practice for Mechanical Mixing of Hydraulic Cement Pastes and Mortars of Plastic Consistency》甚至要求拌合水温为（23±1.7）℃。

• （3）仪器设备表面状况
• 仪器设备表面湿润程度会严重影响到试验结果。《DL/T5126-2001 聚合物改性水泥砂浆试验规程》中要求所有与湿砂浆直接接触的设备表面均应清洗干净，擦去浮水并保持湿润；《ASTMC1437-01 Standard Test Method for Flow of Hydraulic Cement Mortar》则要求必须要把跳

• 桌擦干、擦净;《BS EN1015-2:1999 Methods of test for mortar for masonry-Bulk sampling of mortars and preparation of test mortars》中规定不仅要把跳桌擦干、擦净，而且要在内表面和边缘涂抹一层极低粘度的非树酯型矿物油。

• 2、制备方式
• （1）掺水量
• 《DBJ/T01-73-2003 干拌砂浆应用技术规程》在砂浆保水性测试方法中提出：按照使用说明书中要求量取拌合水。
• （2）标准稠度
• 标准稠度是胶凝材料、砂浆开展测试与比对工作的基础。《DG/TJ08-502A-2000 干粉砂浆生产与应用技术规程》中规定普通干粉砂浆的标准稠度取值范围如下：
• 表10
干粉砂浆
砌筑砂浆
抹灰砂浆
地面砂浆
标准稠度取值，mm
80±10
100±10
45±5

• 如此之大的标准稠度取值范围，将给标准稠度需水量的确定带来更大的波动。
• 《JC890-2001蒸压加气混凝土用砌筑砂浆与抹面砂浆》中确定标准稠度为120mm。
• 《ASTMC1437-01 Standard Test Method for Flow of Hydraulic Cement Mortar》采用符合《ASTMC230 Specification for Flow Table for Use in Tests of Hydraulic Cement Mortar》跳桌，

• 确定砂浆在15s内跳动20次情况下的流动度，并在《ASTMC109/C 109M-02 Standard Test Method for Compressive Strength of Hydraulic Cement Mortars》中规定，把(110±5)mm作为标准稠度。
• （3）搅拌方式
• 《DL/T5126-2001 聚合物改性水泥砂浆试验规程》中的搅拌设备为圆钵、圆铲，手工拌料，5min内完成；其他各标准基本要求采用电动机械设备。

• （4）成型方式
• 《DL/T5126-2001 聚合物改性水泥砂浆试验规程》中要求：分层插捣后放入湿养护箱中，1h后压实、刮平，20h后脱模。
• 《JGJ70-90建筑砂浆基本性能试验方法》中规定：当制作砌筑砂浆试件时，在吸水率不小于10%、含水率不大于20%的普通粘土砖上，铺设吸水性好且干净的湿态新闻纸，将无底试模放到纸上，一次注满砂浆后用捣棒由外向里按螺旋方向插捣25次，砂浆表面出现麻斑时抹平，然后在（20±5）℃环境下停置一昼夜后脱模。

• （5）养护制度
• 《DL/T5126-2001 聚合物改性水泥砂浆试验规程》中规定，成型试件在（20±3）℃、相对湿度为80%以上的湿养护箱中放置到加水之后的第48h，取出后在（20±3）℃的水中养护5d，然后在（20±3）℃、相对湿度为60%以上的干养护箱中养护21d。
• 《JGJ70-90建筑砂浆基本性能试验方法》中规定：脱模试件按照以下标准养护条件养护28d。

• 表11
砂浆品种
混合砂浆
水泥砂浆
微沫砂浆
温度，℃
20±3
20±3
20±3
相对湿度，%
60-80
＞90
＞90

• 《JC890-2001蒸压加气混凝土用砌筑砂浆与抹面砂浆》中规定：水泥砂浆试件在温度为（20±5）℃、湿度为（60±5）%的干空气中放置28d。
• 《DIN18555-3-1982 Testing of mortars containing mineral binders;hardened mortars;determination of binding strength,compressive strength and density》中对试件的养护条件提出以下规定：
• 表12
砂浆品种
养护时间（d）
（20±1）℃、相对湿度≥95%
（20±1）℃、相对湿度≥65%的标准气候
带模
脱模
石灰砂浆、水泥砂浆
2
5
21
石膏砂浆、硬石膏砂浆
2
0
26
菱镁砂浆
0
0
28

• 三、质量要求
• 1、流变性能
• （1）稠度
• 稠度可能是预拌砂浆最有艺术特征的指标之一：它有多种表达方式，但至今尚没有一种能够把它在搅拌机内、在抹灰刀或者镘刀上、在从抹灰刀到墙面或者顶棚的刹那、在墙面或者顶棚上被抹灰刀重新搓平或者压光的刹那的流变特征准确地表达出来，它决定了施工是否舒适、灰缝是否饱满，也就是说决定了施工的效率与质量。

• 《GBJ203-83 砖石工程施工及验收规范》针对当时的砌体种类与作法，对砌筑砂浆稠度提出以下要求：
• 表13
砌体种类与作法
稠度（mm）
实心砖墙、柱
70-100
空心砖、平拱式过梁
50-70
空心砖墙、柱
60-80
空斗墙、筒拱
50-70
石砌体
30-50

• 《JGJ98-2000砌筑砂浆配合比设计规程》中对砌筑砂浆的稠度选用提出以下要求：
• 表14
砌体种类与作法
稠度（mm）
烧结普通砖砌体
70-90
轻骨料混凝土小型空心砌块砌体
60-90
烧结多孔砖、空心砖砌体
60-80
石砌体
30-50
烧结普通砖平拱式过梁
空斗墙、筒拱
普通混凝土小型空心砌块砌体
加气混凝土砌块砌体
50-70

• 《JC860-2000 混凝土小型空心砌块砌筑砂浆》中对砌筑砂浆稠度的要求是(50-80)mm。
• 《DG/TJ08-502-2000 预拌砂浆生产与应用技术规程》则针对砌体块型、吸水特征、气候特征等因素大致提出砌筑砂浆稠度的选择规定：
• 表15
砌体种类
干燥气候或多孔砌体
寒冷气候或密实砌体
砖砌体
80-100
60-80
混凝土砌块砌体
70-90
50-70
石砌体
30-50
20-30

• 与此类似，《JGJ73-91 建筑装饰工程施工及验收规范》提出了在不同基材上进行机械喷涂用一般抹灰砂浆的稠度要求：
• 表16

基材
混凝土墙
砖墙
干粘石面层
稠度（mm）
90-100
100-120
80

• 《DG/TJ08-502-2000 预拌砂浆生产与应用技术规程》针对抹灰砂浆的使用位置、施工方法等因素大致提出抹灰砂浆稠度的选择规定：
• 表17
施工方法
机械施工
手工施工
准备层,mm
90-100
100-110
地层,mm
80-90
70-80
面层,mm
70-80
90-100

• 从国内规程中仅有的两组数据看出，对两个标准编制组对抹灰砂浆稠度理解上的差距远大于砌筑砂浆。
• 《BS EN1015-2:1999 Methods of test for mortar for masonry-Bulk sampling of mortars and preparation of test mortars》直接把砂浆的跳桌流动度与其容重挂钩:
• 表18
容重(kg/M3)
＞1200
＞600,≤1200
＞300,≤600
≤300
稠度(mm)
175±10
160±10
140±10
120±10

• 但我们经常接触到的仅是容重为1200以上的砂浆。
• 《DL/T5126-2001 聚合物改性水泥砂浆试验规程》参照《JIS A：1171 Test methods for polymer-modified mortar》中所采用的坍落度筒，其直径、高度均为混凝土坍落度筒的一半。
• （2）流动度
• （3）抗下垂

• 2、保水性能
• 保水性是评估湿砂浆中的水份不易被基材吸收、或者向空气蒸发能力的最佳指标，它将直接影响到砂浆硬化体与基材界面之间是否会发生空鼓、开裂、剥落。针对吸水能力的不同基材，应分别要求砂浆不同的保水性能指标。

• （1）分层度
• 即静置离析或者振动离析前后的稠度差，用以勉强估计砂浆的保水性能。
• 《JGJ98-2000砌筑砂浆配合比设计规程》中规定砌筑砂浆的分层度不得大于30mm；《JC860-2000 混凝土小型空心砌块砌筑砂浆》中规定砌筑砂浆的分层度为（10-30）mm。《DG/TJ08-502A-2000 干粉砂浆生产与应用技术规程》和《DBJ/T01-73-2003 干拌砂浆应用技术规程》中规定普通干粉砂浆的分层度如下：
• 表19
干粉砂浆品种
砌筑砂浆
抹灰砂浆
地面砂浆
JGJ98-502A-2000分层度（mm）
≤25
≤20
≤20
DBJ/T01-73-2003分层度（mm）
≤20
≤20
≤20

• 1）吸附脱水
• 《DBJ/T01-73-2003 干拌砂浆应用技术规程》直接援引《DIN 18555-7-1987 Testing of mortars containing mineral binders;hardened mortars;determination of water retentivity of freshly mixed mortar by the filter plate method》，该检测方法采用德国某定点公司加工的多层滤板和纤维纸，在5min内吸附(12±0.5)mm厚新拌砂浆中水份的能力。由于未检索到DIN 18555-7的验证试验结果，所以该检验方法的针对性不详。

• 2）真空脱水
• 《ASTMC1506-2003 Standard Test Method for Water Retention of Hydraulic Cement based Mortar and Plasters》在（7.0±0.4）kPa的负压条件下,通过Φ(154-156)mm、9排Φ(1.4-1.6)mm孔漏斗,连续60s真空抽吸(19-20)mm厚的湿砂浆，然后以湿砂浆在抽吸后的跳桌流动度占此前跳桌流动度的百分比值，作为砂浆的保水率。由于未检索到ASTMC1506的验证试验结果，所以该检验方法的针对性不详。

• JISA6904在200mmHgh的负压条件下,也通过Φ(154-156)mm、9排Φ(1.4-1.6)mm孔漏斗,连续10min真空抽吸10mm厚的湿砂浆，然后以湿砂浆在抽吸后的含水量占此前含水量的百分比值，作为砂浆的保水率。在中国国内的验证试验显示，不同保水能力的湿砂浆检验结果没有明显差距。

• 因此，对于在界面之间粘结强度有性能要求的所有砂浆，均应有针对性地提出保水性能要求。
• 3、操作时间
• （1）使用时间
• 《GB50203-2002 砌体工程施工质量验收规范》从保证砌体强度的原则出发，规定下述使用时间：
• 表20
不同温度
水泥砂浆
混合砂浆
最高气温不超过30℃
3h
4h
最高气温超过30℃
2h
3h

• 《DIN 18555-8-1987 Testing of mortars containing mineral binders;hardened mortars;freshly mixed mortar;determination of workability time and correction time of thin-bed mortar for use with masonry》对使用时间的定义是：与初始值相比，砂浆按照DIN 18555-1测得的扩散度直径仅损失30mm的时间。

• （2）调整时间
• 《DIN 18555-8-1987 Testing of mortars containing mineral binders;hardened mortars;freshly mixed mortar;determination of workability time and correction time of thin-bed mortar for use with masonry》对调整时间的定义是：覆盖六面体基材表面的砂浆起下时仍有50%被砂浆所覆盖的时间。

• （3）初终凝时间
• 《DG/TJ08-502A-2000 干粉砂浆生产与应用技术规程》和《DBJ/T01-73-2003 干拌砂浆应用技术规程》中规定普通干粉砂浆的初终凝时间如下：
DG/TJ08-502A-2000
终凝≤8h
DBJ/T01-73-2003
初凝≥2h,终凝≤10h

• 《DL/T5126-2001 聚合物改性水泥砂浆试验规程》采用《GB/T1346 水泥标准稠度用水量、凝结时间、安定性检验方法》中所规定的装置直接检测聚合物改性水泥净浆的初终凝时间，但由于舍弃了干砂肯定会对聚合物改性水泥砂浆的初终凝时间造成影响。
