夏普4818S-维修代码.doc

夏普4818S维修代码
进入维修模式：C键+扎入键+0键+插入键，有数字键输入主代码+复印键+子代码+复印键
按C键解除维修模式

故障代码：
L1 00 反光镜进给故障
L3 00 反光镜返回故障
L4 01 主电机故障

L5 02 镜头故障
L8-01 时钟脉冲03 AE传感器
H2-00 热敏电阻开路 00 定影器高温
H4-00 定影器低温
U2-01 储存器故障 04-IC存取错误
U5-00 ADF 通讯故障
U5-01 阻力传感器故障
U5- 02 岀纸传感器故障
U5-11 给纸电机故障
U5-12 输纸电机故障
F1-00 分页器通讯错误
F1-02 输纸电机故障
F1-04 纸盒上下限
F1-05 纸盒原位
F1-06 纸盒电机
F1-14 张紧传感器
F2-31 图像浓度传感器
F2-32 鼓标记传感器
F2-35 栅极电压校正
EE EU色粉不足检测
EL 色粉过多检测
P灯闪亮，进纸组故障。

01：
01反光镜操作检查
02 光学系统传感器
03 镜头动作检查
04 镜头老化

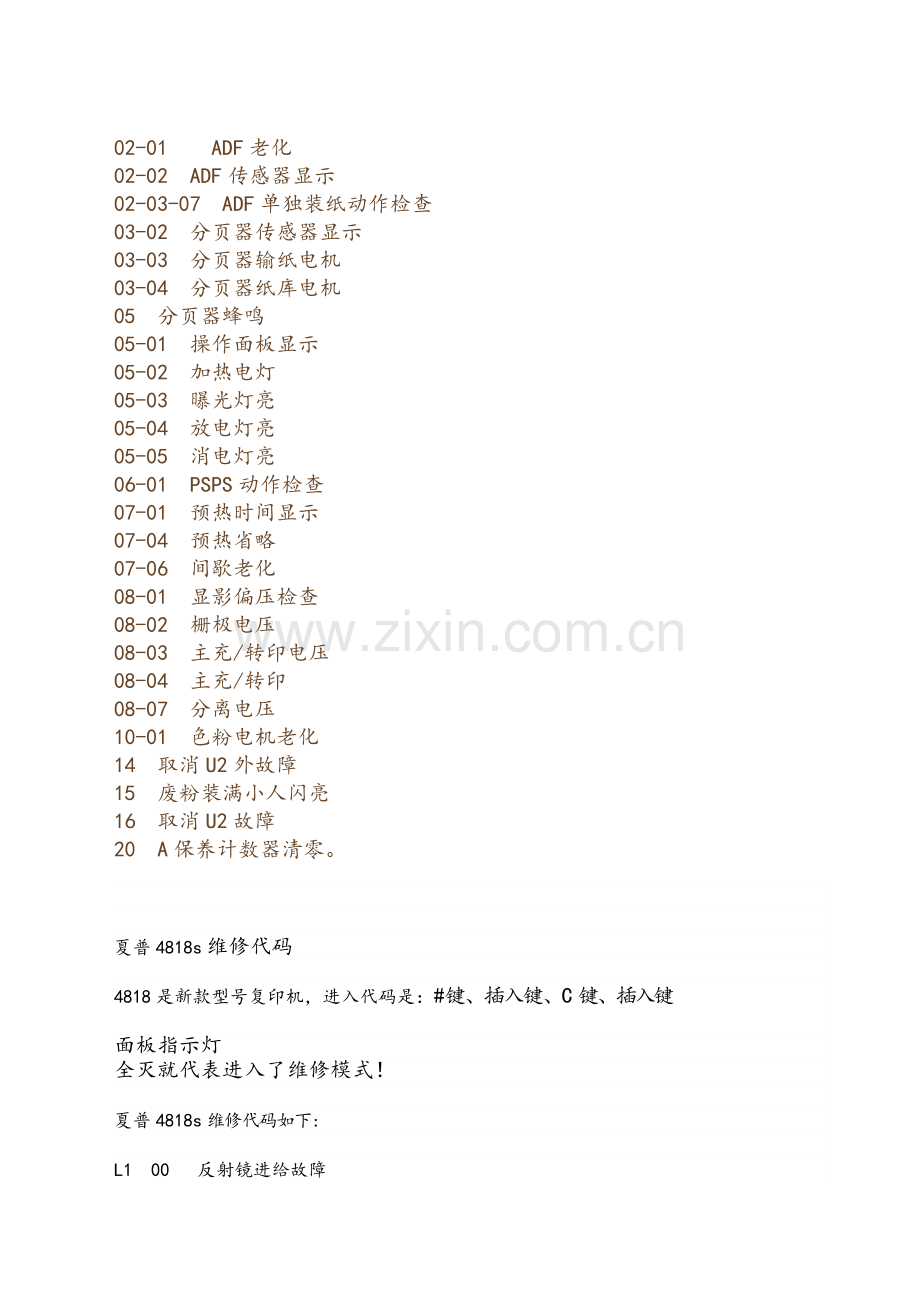

02-01  ADF老化
02-02 ADF传感器显示
02-03-07 ADF单独装纸动作检查
03-02 分页器传感器显示
03-03 分页器输纸电机
03-04 分页器纸库电机
05 分页器蜂鸣
05-01 操作面板显示
05-02 加热电灯
05-03 曝光灯亮
05-04 放电灯亮
05-05 消电灯亮
06-01 PSPS动作检查
07-01 预热时间显示
07-04 预热省略
07-06 间歇老化
08-01 显影偏压检查
08-02 栅极电压
08-03 主充/转印电压
08-04 主充/转印
08-07 分离电压
10-01 色粉电机老化
14 取消U2外故障
15 废粉装满小人闪亮
16 取消U2故障
20 A保养计数器清零。

夏普4818s维修代码

4818是新款型号复印机，进入代码是：#键、插入键、C键、插入键

面板指示灯
全灭就代表进入了维修模式！

夏普4818s维修代码如下:

L1 00  反射镜进给故障

L3 00 反射镜返回故障

L4 01 主电机故障

L5 02 镜头故障

L8 01 时钟脉冲 03 AE传感器

H2 00 热敏电阻开路 00定影器高温

H4 00 定影器低温

U2 01 存储器故障 04 IC存取错误

U5 00 ADF通讯故障
01 阻力传感器故障
 02 出纸传感器

11 给纸电机
 12输纸电机

F1 00 分页器通讯
 02 输纸电机
 04纸盒上下限
 05纸盒原位

06 纸盒电机
 14 张紧传感器

F2 31 图象浓度传感器
 32 鼓标记传感器
 35 栅极电压校正

EE EU 色粉不足检测 EL色粉过多检测
P
闪亮

进纸组故障

进入模拟操作

C键-插入键-0键-插入键，用数字键输入主代码
-
复印键
-
子代码
-
复印键
-
按
C
键
解除

01 01
反光镜操作检查，
02
光学系统传感器，
03
镜头动作检查，
04
镜头老化

02 01ADF
老化，
02ADF
传感器显示
03-07ADF
单独装纸动作检查

03 02
分页器传感器显示
03
分页器输纸电机，
04
分页器纸库电机，

05
分页器蜂鸣

05 01
操作面板显示，
02
加热电灯
 03
暴光灯亮
 04
放电灯亮
 05
消电灯亮

06 01 PSPS
动作检查

07 01
予热时间显示，
04
予热省略，
06
间歇老化
08
予热时间显示

08 01
显影偏压检查，
02
栅极电压
 03
主
/
转印
04
主
/
转印
 07
分离

10 01
色粉电机老化

14
取消
U2
外故障

15
废粉装满小人闪亮

16
取消
U2
故障

20 A
保养计数器清零

21 01
保养周期设定
 0=15K 1=2.5K 2=5K3=10K 4=25K 5=
任意

22 01
保养计数器显示
 02
保养予置计数显示
 03
卡纸计数显示

04
总卡纸计数显示
 05
总计数显示
 06
显影剂计数显示
07
显影予置计数显示
 08ADF
计数显示

24 01
总卡纸计数清零
 04ADF
计数清零

25 01
驱动系统检查
 02
自动显影剂调整

26 01
选购件设定
 05
计数方式设定
06
国家设定
07
鼓灵敏度设

定
 10 AE
原稿设定
 13
予热方式设定
20
后缘空白设定

30 01
纸传感器状态显示
 02
纸尺寸开关状态显示

43 01
定影温度设定

44 01
成像控制设定
 05
栅极电压校正操作试验
 06
栅极电压校正

强制执行
 07
图象浓度传感器和鼓标记传感器动作试验
08
、
09
10
、
11
46 01
爆光强度调整

47 01 AE
传感器特性测量

48 01
前
/
后放大倍率调整
 02
输纸方向放大倍率调整

50
前沿图象位置调整
 02
前缘图象位置调整

51 02
阻力大小调整

53 01 ADF
普通纸停止位置设定
 03ADF
薄纸停止位置设定
 04
阻

维修保养灯（小人灯），是指维修保养，清保养计数器就可以
显影剂灯（太阳灯），即载体灯是指显影计数满，显影计数清零就可以
碳粉灯（三角灯），是碳粉计数芯片到期，更换碳粉芯片就可以哦

夏普3818s复印机出现小人和小太阳怎么办？
小人是保养计数器到期，太阳是光鼓计数器到期，需要换鼓和载体；
如果复印质量没什么问题，则可以用维修代码清除计数器，继续使用：
“#键-插入键-C键-插入键”面板指示灯全灭表示进入维修模式，用20-01清除保养计数器值；用24-07清除光鼓计数器值；用42-01清除显影计数器值。（例：依次输入“#-插入-C-插入-20-开始-01-开始”即清除保养计数器值；复位后重复其它代码，完成后重启机器）
