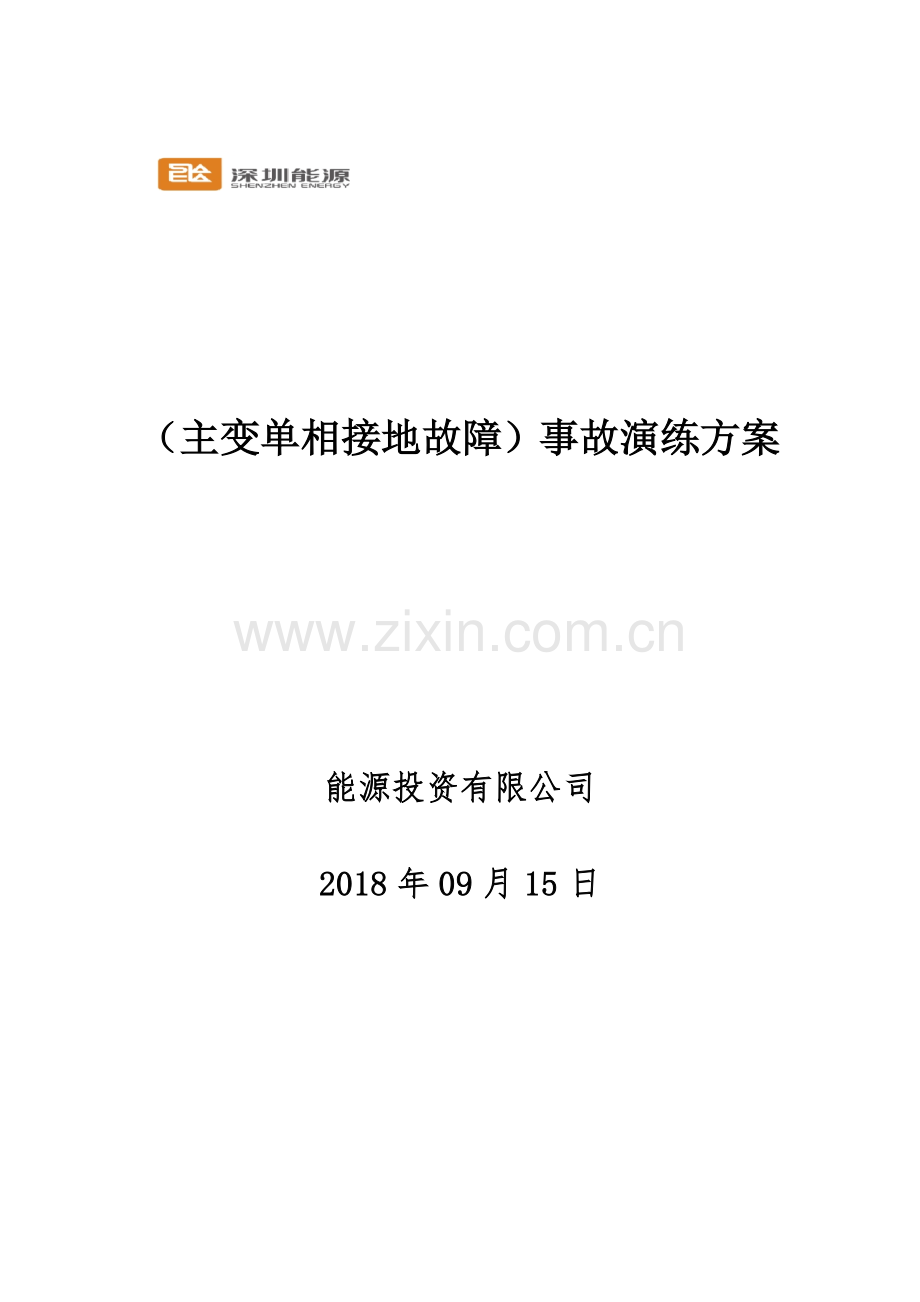

（主变单相接地故障）事故演练方案

能源投资有限公司

2018年09月15日

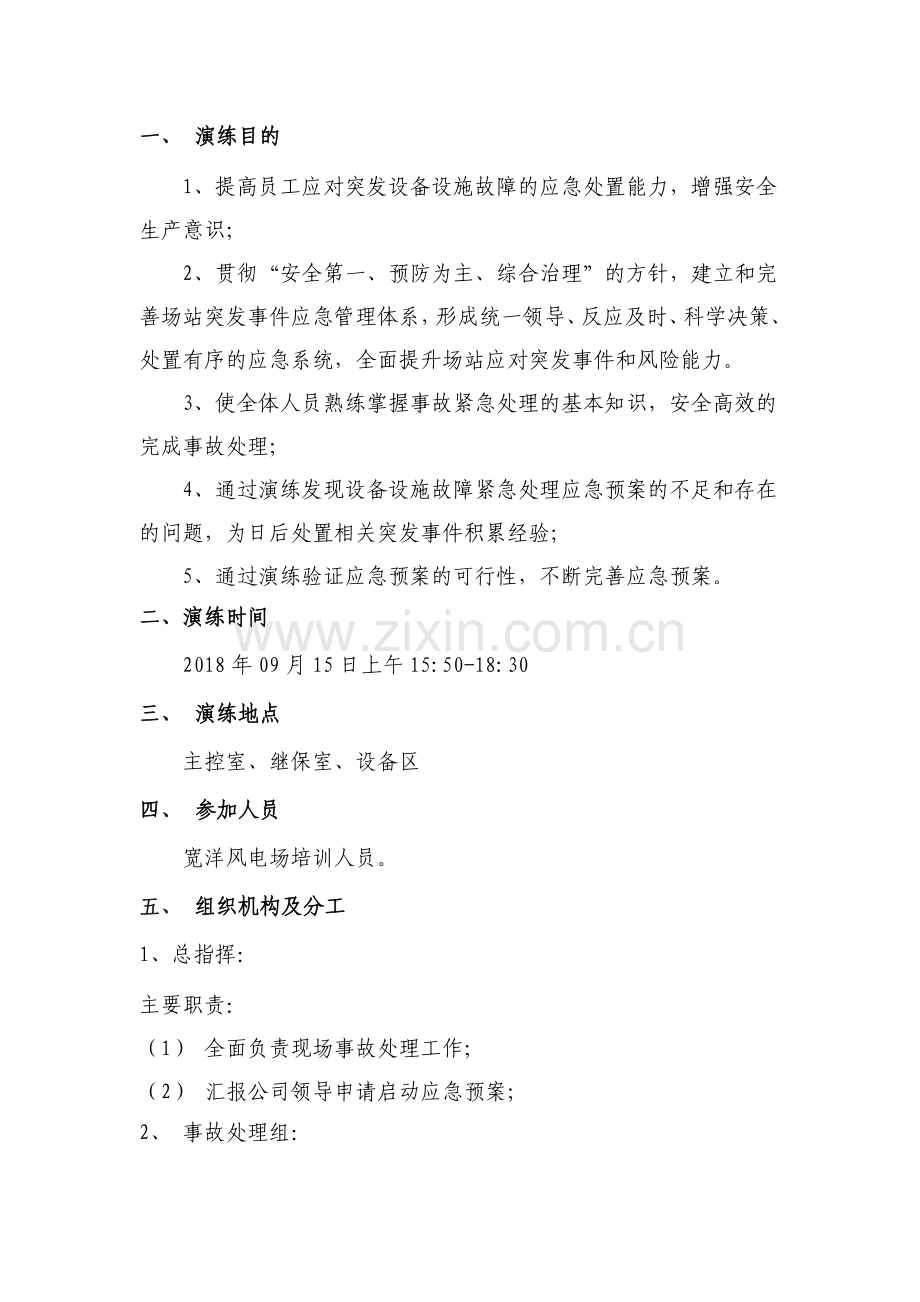

一、 演练目的
1、 提高员工应对突发设备设施故障的应急处置能力，增强安全生产意识；
2、 贯彻“安全第一、预防为主、综合治理”的方针，建立和完善场站突发事件应急管理体系，形成统一领导、反应及时、科学决策、处置有序的应急系统，全面提升场站应对突发事件和风险能力。
3、 使全体人员熟练掌握事故紧急处理的基本知识，安全高效的完成事故处理；
4、 通过演练发现设备设施故障紧急处理应急预案的不足和存在的问题，为日后处置相关突发事件积累经验；
5、 通过演练验证应急预案的可行性，不断完善应急预案。
二、演练时间
2018年09月15日上午15:50-18:30
三、 演练地点
主控室、继保室、设备区
四、 参加人员
宽洋风电场培训人员。
五、 组织机构及分工
1、总指挥：
主要职责：
（1） 全面负责现场事故处理工作；
（2） 汇报公司领导申请启动应急预案；
2、 事故处理组：
组长： 成员：
职责：确定事故原因，隔离相关故障设备，防止事故扩大，组织人员进行故障排除；
3、 通信联络组
组长：职责：向地调及公司部门领导汇报现场情况，接受公司领导及地调下达各项指令，及时将下达指令通知到相关负责人并记录汇报时间及调令。
4、 现场后勤保障组
组长：
职责：及时保障故障处理所需工器具、照明、登高等用具。
5、演练评估组
组长：职责：做好演练全过程的跟踪记录、拍照，编写事故快报，演练结束后写出评估报告。
6、 值班人员：
六、 演练过程
1、情景设计
2018年9月15日16:00后台微机报警,光字牌显示“差动保护跳闸”、“高后备装置跳闸”、“低后备装置跳闸”。110kV 1#主变高压侧断路器1101跳开，110kV 1#主变低压侧断路器3501跳开，110kV 1#主变一、二次电流、电压、有功、无功、指示为零，35Kv系统电压、电流指示为零，故障录波启动。值班人员魏德林立即向值班长吕鹏及场站负责人孟祥峻汇报开关跳闸情况，孟祥峻随即向公司领导申请启动主变接地故障应急预案。
2、 演练步骤
（1） 2018年9月15日16:00后台微机报警,光字牌显示“差动保护跳闸”、“高后备装置跳闸”、“低后备装置跳闸”。魏德林查看电脑后台报文信息及光子字牌并记录。魏德林向吕鹏汇报开关跳闸情况，并第一时间汇报场站负责人孟祥峻。
（2） 向地调汇报宽洋麻黄沟东风电一场“差动保护跳闸”110kV 1#主变低压侧开关3501跳闸，高压侧开关1101跳闸。
（3） 待各组集合后，根据情况宣布起动主变单相接地故障应急预案。
（4） 16时04分，事故处理组华到继电保护室查看主变保护测控装置、故障录波装置、35KV 母线保护装置开关动作信息；检查1#主变本体及引出线、35KV母排及开关柜是否有异常。
（5） 16时18分，事故处理组发现110KV 1#主变高压侧套管引出线A相上有铁丝，立即报告吕鹏到主变处查看情况并要求后勤保障组齐玉天准备好倒闸操及做安全措施工器具。
（6） 16时23分，向地调汇报宽洋麻黄沟东风电一场110KV 1#主变高压侧套管引出线A相上有铁丝接地短路导致1#主变差动保护启动跳开110KV 1#主变低压侧开关3501高压侧开关1101。现申请将110KV 1#主变由热备用转检修，值班员魏德林将调令与汇报情进行详细记录。
（7） 16时25分，后勤保障组配合事故处理组华将110kV 1#主变由热备用转检修，将故障设备隔离并做好安全措施。
（8） 16时35分，事故处理组清理1#主变套管引出线上铁丝，对主变油温、油位、瓦斯继电器、压力释放阀、套管、本体、散热片做详细检查（不能确定变压器绝缘良好情况下测试变压器三相绕组绝缘，套管做介质损耗实验等），故障处理完成后对主变及35kV开关柜全面检查，完成后全体作业人员撤离作业场所。检查继电保护装置是否有异常并对动作继电保护装置复归。
（9） 17时20分地调汇报宽洋麻黄沟东风电一场110KV 1#主变高压侧套管引出线A相接地短路故障已消除，设备已具备送电条件。申请将110kV 1#主变由检修转运行并进行倒闸操作。
（10） 17时42分110KV 1#主变投入运行，运行正常。
（11） 17时45分值班长向总指挥报告演练完毕，由总指挥宣布演练结束并点评。
七、演练物资及费用
绝缘手套二副、绝缘靴二双、验电器一个、接地线两组、万用表一只、警戒线一套、绝缘梯一个、对讲机五部；演练费用：0元。
八、注意事项
1、 记录人员认真详细记录演习的时间、汇报时间、事件处理节点、现场人员情况等。
2、 当天必须保证在15点30分之前把所有演习人员到场，物资运送到演练场地，后勤相关物质安排到位。
3、 事故演练中防止发生意外时间注意自身安全，听从总指挥的命令，开展事故处理结束后将所有人员及工器具撤到安全区域。
4、 各组成员须服从指挥，各司其职。
九、总结
演练结束，全体人员到会议室进行总结，全体人员提出本次演练中存在的问题，演练评估组提出评估意见，并记录其他人员对此次演练中存在问题的建议，完成评估报告。
