消防设施检测报告.doc

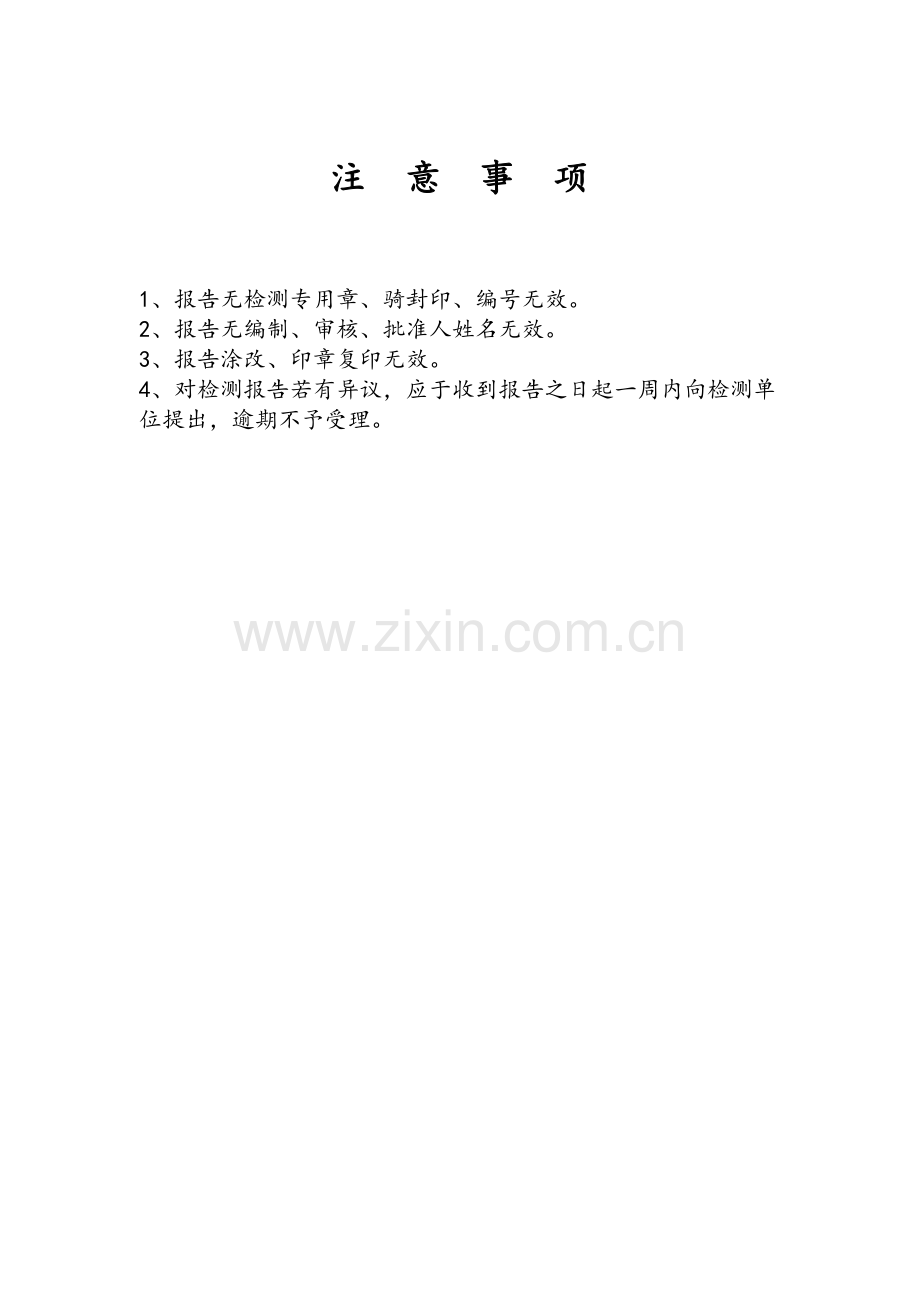

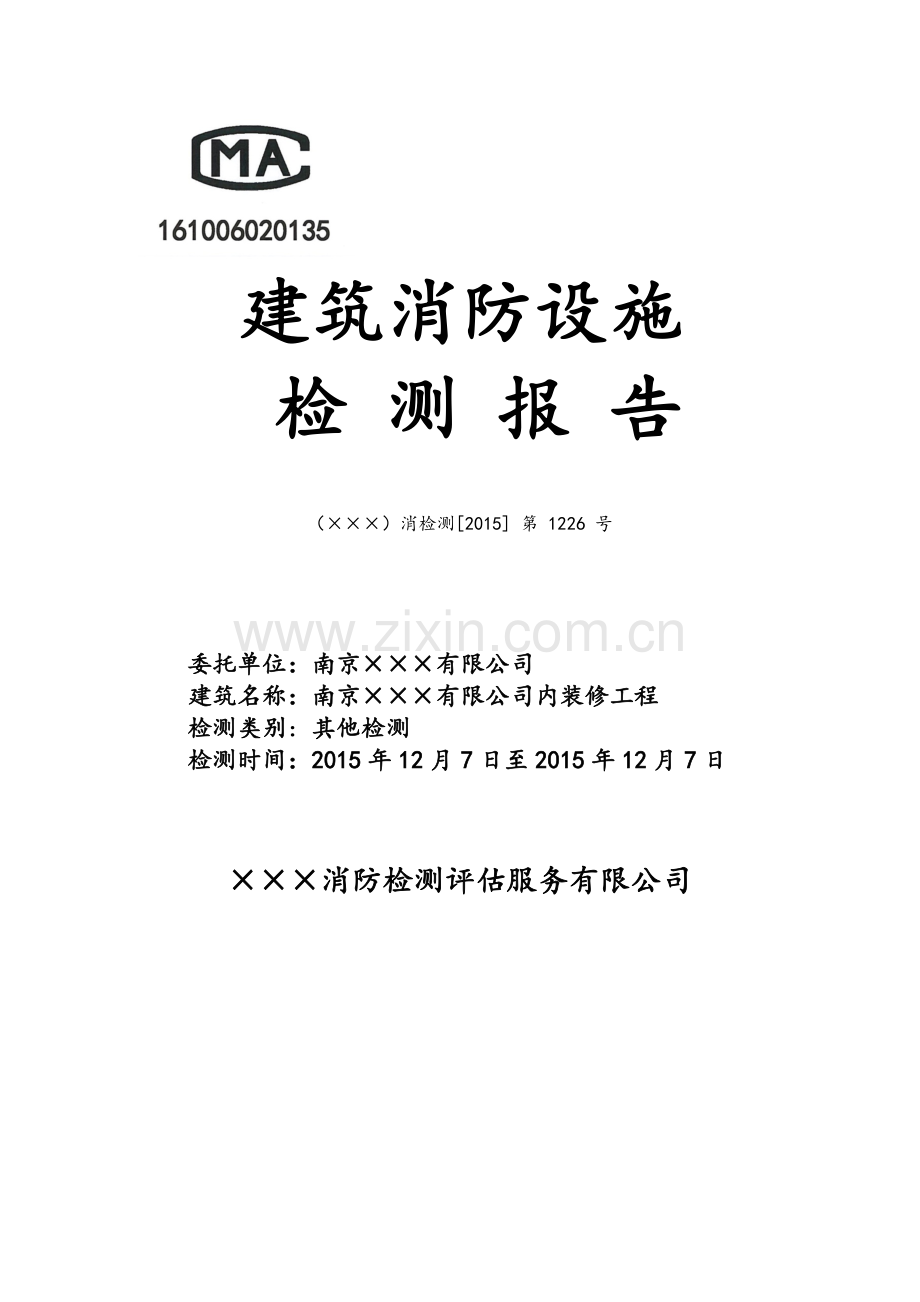

建筑消防设施 检 测 报 告 （）消检测2015 第 1226 号 委托单位：南京有限公司建筑名称：南京有限公司内装修工程检测类别：其他检测检测时间：2015年12月7日至2015年12月7日 消防检测评估服务有限公司 注意事项1、报告无检测专用章、骑封印、编号无效。2、报告无编制、审核、批准人姓名无效。3、报告涂改、印章复印无效。4、对检测报告若有异议，应于收到报告之日起一周内向检测单位提出，逾期不予受理。建筑消防设施检测报告工程名称南京有限公司内装修工程建设单位南京有限公司委托单位南京有限公司委托时间2015年12月5日联系人联系xx设计单位杭州设计集团有限公司设计资质甲级施工单位江苏省消防工程有限公司施工资质一级检测时间2015年12月7日至2015年12月7日检测类别其他检测检测依据DB32/T186-2015建筑消防设施检测技术规范受理时间2015年12月5日检测工程概况工程类别装修使用性质健身房检测工程建筑面积2082.82工程地址及范围江宁区新天地公园楼建设工程施工图设计文件审查合格书文号建设工程施工图设计审核意见书文号或建设工程施工图设计文件备案凭证文号建筑概况单体建筑名称建筑面积（m2）建筑高度层数建筑类别地上地下地上地下江宁区新天地公园3号楼2082.8212.62多层民用建筑检测结果汇总检测系统名称检测结论备注火灾自动报警及联动控制系统合 格消火栓给水系统合 格湿式自动喷水灭火系统合 格应急照明及疏散指示系统合 格灭火器系统合 格检测结论 经核对资料和现场检测，该工程各建筑消防设施共有A类不合格数 0 项，B类不合格数 3 项，C类不合格数 5 项。 根据DB32/T 186-2015建筑消防设施检测技术规范判定，该工程建筑消防设施合格。 （检测报告专用章） 填发日期：2015年12月20日批准： 技术负责人： 项目负责人： 编制：历次检测情况说明一、基本情况该工程为南京公司内装修工程，地址位于南京市江宁区新天地公园楼，建筑为地上2层，建筑面积2082.82，属于多层民用建筑，使用性质为健身房。二、设施概况及联动功能该工程设置有火灾自动报警及联动控制系统、消火栓给水系统、湿式自动喷水灭火系统、应急照明及疏散指示系统、灭火器.工程所涉及消防控制室、消防水泵房、屋顶水箱及稳压装置等均为原有设施。相关联动功能如下：火灾自动报警系统：火灾确认后，能切断火灾区域及相关区域的非消防电源，启动建筑内的所有火灾声光警报器，同时向全楼进行广播。自动喷水灭火系统：末端试水时，水流指示器、报警阀压力开关能动作，并启动喷淋消防泵。室内消火栓系统：消火栓按钮能直接启动消火栓泵。三、工作建议B、C类不合格项见报告附表。四、其他说明：1、建设单位应当对提交材料的真实性、完整性等负责，本公司只对检测时的消防设施状态负责。2、经此次检测的消防设施如发生调整和变更，应依法申报消防部门进行消防设计备案或审核和竣工验收消防备案或验收，同时应重新申报消防设施检测。3、贵单位应对建筑消防设施定期维修保养，每年至少委托具有相应资质的消防技术服务机构进行一次全面检测，确保完好有效。4、本检测报告未尽事宜应按照相关法律法规规范标准执行。检测工程建筑消防设施、设备一览表序号产品名称规格型号证书编号检测报告编号使用数量生产企业名称火灾自动报警及联动控制系统1集中报警控制器JB-3208I1上海松江飞繁电子有限公司2区域报警控制器JB-3208B1上海松江飞繁电子有限公司3火灾显示盘JB-YX-252A2上海松江飞繁电子有限公司4感烟探测器JTY-GD-3002C47上海松江飞繁电子有限公司5手动报警按钮J-SAP-M-9201-E7上海松江飞繁电子有限公司6声光报警器F92047上海松江飞繁电子有限公司7消防广播喇叭HJ-9402-500G7上海松江飞繁电子有限公司消火栓给水系统1室内消防泵XBD5.0/15-80L2上海传丞泵业制造有限公司2室内消火栓箱SN658芜湖恒泰消防器材有限公司3消火栓按钮J-XAPD-9301-B8上海松江飞繁电子有限公司湿式自动喷水灭火系统1喷淋泵XBD8.8/37-125L2上海传丞泵业制造有限公司2湿式报警阀ZSFZ1501南安市祥盛阀门厂3洒水喷头T-ZSTX15-68174南安市华泰消防器材有限公司应急照明及疏散指示系统1消防应急标志灯M-BLZD-2LROEI5WCAE20江门市敏华电器有限公司2消防应急照明灯M-ZLZD-E18W114316江门市敏华电器有限公司灭火器1手提式灭火器MFZ/ABC321宁夏永宁海宝消防器材有限公司 火灾自动报警及联动控制系统检测报告设计单位杭州设计集团有限公司设计资质甲级施工单位江苏省消防工程有限公司施工资质一级检测使用的主要计量标准器具名称规格型号器具编号证书编号证书有效期限电子秒表PC3000NJZA-095E2015-00965482015年12月23日激光测距仪LM80NJZA-080L2015-00965012015年12月23日数字万用表MY60NJZA-037Z2015-00965102015年12月23日钢卷尺30mNJZA-005L2015-00965052015年12月22日钳形接地电阻测试仪6412+NJZA-142E2015-00965982015年12月27日数字声级仪MS6700NJZA-045E2015-00965162015年12月24日外径千分尺 （25-50）mm NJZA-116L2015-00965902015年12月21日 检测结论该系统设备选型、安装质量及系统功能符合DB32/T186-2015建筑消防设施检测技术规程的要求，判定为：合格。 （检测报告专用章） 填发日期： 2015 年 12月20 日备注共检测：A类项 64 项（不合格项 0 项）；B类项 49 项（不合格项 3 项）；C类项 35 项（不合格项 3 项）；技术负责人： 项目负责人： 检测人：火灾自动报警及联动控制系统 第1页 共13页检测项目检测内容项目类别实测记录判定系统设置要求系统形式选择，报警、探测区域的划分A集中报警系统，符合设计要求 合格控制器及一个回路设备总数、地址总数B报警点3200点，一个回路200点；联动点1600点，一个回路100点； 合格短路隔离器的设置及保护设备的总数B符合设计要求合格系统布线传输线路线缆选型B耐火线合格供电控制线路线缆选型B耐火线合格线缆颜色、接线端子标号C颜色一致，有编号合格管线连接金属软管的长度C2m合格管口和管子连接处密封处理C有编号，密封处理合格经过变形缝处理C设有补偿措施合格管线的敷设B采用金属导管合格线管与接线盒连接C外有锁母，内有护口合格线路敷设电缆竖井的设置C与其他合用，分别设置在两侧合格不同电压等级线缆的敷设A分别穿管敷设合格导线的接头C采用压接或端子连接方式合格探测器的底座与导线连接C未压接或焊接不合格各回路导线绝缘电阻A对地不小于20M（查阅施工记录）合格系统接地等电位连接B金属部位均已连接合格控制器接地电阻值B1（共用接地）合格设备的专用工作接地线线芯截面面积B符合要求合格接地干线类型及线芯截面积B符合要求合格火灾自动报警及联动控制系统 第2页 共13页检测项目检测内容项目类别实测记录判定系统电源末级配电箱配电设置A原有设施，符合设计要求合格末级配电箱主、备电源切换A原有设施，符合设计要求合格电源及电源保护A未设剩余电流动作保护和过负荷保护装置合格主电源标志、电源连接B有标志，直接与消防电源连接合格备用电源B设有蓄电池合格蓄电池电源的充电及保护功能B功能正常合格火灾探测器一般规定外观C整洁完好，产品标志、质量检验标志、认证标志清晰齐全合格安装C安装牢固，无明显松动、晃动、位移合格点型火灾探测器合法性市场准入要求A原有设施，符合设计要求合格数量、规格、型号设置A原有设施，符合设计要求合格至墙边、梁边、遮挡物的水平距离C符合规范要求合格宽度小于3m的走道的安装位置、间距C烟感15米 合格在格栅吊顶场所的安装位置、间距B符合规范要求合格其他位置的安装位置、间距B烟感保护半径5.8米合格至送风口、空调口的水平距离C距空调口1.5m合格安装倾斜角C水平安装合格确认灯安装位置及显示C便于人员观察的主要入口方向监视、报警时能明确区分合格报警功能A能正确报火警及故障信号合格火灾自动报警及联动控制系统 第3页 共13页检测项目检测内容项目类别实测记录判定火灾探测器线型光速感烟探测器合法性市场准入要求A无此项数量、规格、型号设置A无此项光束轴线至地面、顶棚的垂直距离C无此项发射器和接收器之间的探测区域长度B无此项至侧墙水平距离，相邻两组探测器的水平间距B无此项探测器光路上应无遮挡物或干扰源B无此项火灾报警及故障报警功能A无此项线型感温探测器合法性市场准入要求A无此项数量、规格、型号设置A无此项安装布置方式C无此项至墙壁距离，顶棚下方的线型差温型至顶棚距离、保护半径B无此项线型光纤型在外浮顶油罐上的设置B无此项保护外浮顶油罐的光纤感温型，两个相邻光栅间距A无此项光栅光纤感温型，每个光栅的保护半径、面积B无此项火灾报警及故障报警功能A无此项火灾探测器点型火焰探测器和图像型火灾探测器合法性市场准入要求A无此项数量、规格、型号设置A无此项视场角、遮挡物及光源干扰B无此项单波段的火焰探测器设置环境B无此项报警功能A无此项吸气式感烟火灾探测器合法性市场准入要求A无此项数量、规格、型号设置A无此项非高灵敏度型采样管网安装高度B无此项每个采样孔的保护半径、面积B无此项探测单元的采样管总长、单元长度、是否穿越防火分区C无此项采样管道采用毛细管布置时毛细管长度C无此项吸气管路和采样孔标示C无此项报警及故障报警功能A无此项火灾自动报警及联动控制系统 第4页 共13页检测项目检测内容项目类别实测记录判定手动报警按钮合法性市场准入要求A原有设施，符合设计要求合格数量、规格、型号设置A原有设施，符合设计要求合格外观、产品认证标志C整洁完好、产品认证标志清晰合格安装安装牢固安装高度B牢固无松动，距地1.2-1.5m合格设置位置、数量、间距B主要出入口，每个分区1个，步行30m合格列车上的设置B无此项城市交通隧道的设置B无此项报警功能A报警功能正常合格报警确认灯C报警后有红色确定灯显示合格模块合法性市场准入要求A原有设施，符合设计要求合格数量、规格、型号设置A原有设施，符合设计要求合格外观、产品认证标志C整洁完好、产品认证标志清晰合格集中设置或标示C未集中设置，无标志不合格严禁设置在配电柜（控制）柜（箱）内B未设置在配电箱外不合格与线型感温火灾探测器连接的模块设置环境C无此项模块控制的区域B未跨越防火分区合格火灾自动报警及联动控制系统 第5页 共13页检测项目检测内容项目类别实测记录判定火灾报警控制器合法性市场准入要求A原有设施，符合设计要求合格数量、规格、型号设置A原有设施，符合设计要求合格控制器设置位置B集中报警控制器设置原消防控制室内，现场设置区域报警控制器合格高度超过100m的建筑中控制器的报警区域A无此项外观、产品认证标志C整洁完好、产品认证标志清晰合格安装安装牢固及接地标志B安装牢固无倾斜，有接地标志合格布置空间C原有设施，符合设计要求合格壁挂式安装尺寸C原有设施，符合设计要求合格引入的电缆或导线线缆绑扎、编号C绑扎成捆，有编号合格端子接线根数C2根合格管口、槽口封堵C管口、槽口均已封堵合格基本功能火灾报警功能A能接受火灾报警信号，发出声光报警信号合格故障报警功能A能接受故障报警信号，发出声光报警信号合格自检功能A自检功能正常合格消音、复位功能A消音、复位功能正常合格电源转换功能A电源转换功能正常合格记忆功能A记忆、打印功能正常合格显示屏蔽信息功能A显示屏蔽信息功能正常合格信息显示功能B信息显示功能正常合格报警音响B85dB合格区域火灾报警控制器报警信号的实时传送A功能正常合格火灾自动报警及联动控制系统 第6页 共13页检测项目检测内容项目类别实测记录判定消防联动控制器合法性市场准入要求A与火灾报警控制器一体合格数量、规格、型号设置A与火灾报警控制器一体合格设置位置B与火灾报警控制器一体合格外观、产品认证标志C与火灾报警控制器一体合格安装安装牢固及接地标志B与火灾报警控制器一体合格布置空间C无此项壁挂式安装尺寸C无此项引入的电缆或导线线缆绑扎、编号C与火灾报警控制器一体合格端子接线根数C与火灾报警控制器一体合格管口、槽口封堵C与火灾报警控制器一体合格故障报警功能A与火灾报警控制器一体合格自检功能A与火灾报警控制器一体合格消音、复位功能A与火灾报警控制器一体合格电源转换功能A与火灾报警控制器一体合格显示、记忆功能A与火灾报警控制器一体合格受控设备工作状态显示A受控设备工作状态显示正常合格报警（动作）信号显示及报警功能A报警（动作）信号显示及报警功能正常合格控制方式及手动操作优先A手动操作优先合格自动控制及响应时间A能在3s内发出预先设定的启动信号合格直接手动控制功能A能直接手动控制消防水泵、喷淋水泵的启动和停止合格火灾自动报警及联动控制系统 第7页 共13页检测项目检测内容项目类别实测记录判定消防联动控制器控制功能输出切断非消防电源并接受反馈信号A能切断非消防电源接通消防电源，有反馈信号合格输出控制消防泵的启、停并接受反馈信号A能控制消火栓泵的启动与停止，有反馈信号合格输出控制喷淋泵的启、停并接受反馈信号A能控制喷淋泵的启动与停止，有反馈信号合格输出气体灭火系统的控制信号并接受反馈信号A无此项输出泡沫灭火系统的控制信号并接受反馈信号A无此项输出干粉灭火系统的控制信号并接受反馈信号A无此项输出卷帘门的控制信号并接受反馈信号A无此项输出防火门的控制信号并接受反馈信号A无此项输出空调通风系统的控制信号并接受反馈信号A能联动停止空调通风系统，有反馈信号合格输出防排烟系统的控制信号并接受反馈信号A无此项输出电梯的控制信号并接受反馈信号A无此项输出火灾应急广播的控制信号A能联动应急广播投入工作，有反馈信号合格输出警报装置的控制信号A能使警报装置投入工作，有反馈信号合格输出应急照明系统的控制信号A能联动应急照明投入工作，有反馈信号合格输出疏散、诱导指示设备的控制信号A能联动疏散诱导指示投入工作，有反馈信号合格输出其它应控制设备的控制信号并接受反馈信号A无此项火灾自动报警及联动控制系统 第8页 共13页检测项目检测内容项目类别实测记录判定气体灭火控制器、泡沫灭火控制器合法性市场准入要求A无此项数量、规格、型号设置A无此项设置位置B无此项外观、产品认证标志C无此项安装安装牢固及接地标志B无此项布置空间C无此项壁挂式安装尺寸C无此项引入的电缆或导线线缆绑扎、编号C无此项端子接线根数C无此项管口、槽口封堵C无此项报警音响B无此项控制方式及手动操作优先A无此项基本功能火灾报警功能A无此项故障报警功能A无此项自检功能A无此项消音、复位功能A无此项电源转换功能A无此项记忆功能A无此项显示屏蔽信息功能A无此项信息显示功能B无此项消防联动控制啊的联动信号接收A无此项控制和显示功能启动灭火装置A无此项启动、停止保护区内声光警报器A无此项延时启动功能A无此项向消防联动控制器发送各种控制机动作信息B无此项向消防联动控制器发送系统手动、自动工作状态信息B无此项火灾自动报警及联动控制系统 第9页 共13页检测项目检测内容项目类别实测记录判定防火门监控器合法 性市场准入要求A无此项数量、规格、型号与设置A无此项设置位置B无此项外观、产品认证标志C无此项安装安装牢固及接地标志B无此项布置空间C无此项壁挂式安装尺寸C无此项引入的电缆或导线线缆绑扎、编号C无此项端子接线根数C无此项管口、槽口封堵C无此项控制功能对防火门的控制、反馈信号的接收B无此项疏散通道上各防火门的开启、关闭及故障状态信号的接收B无此项电动开门器的手动控制按钮设置及安装位置C无此项图形显示装置（CRT）合法 性市场准入要求A无此项数量、规格、型号与设置A无此项设置设置位置B无此项与其它消防设备之间线路连接B无此项功能显示建筑概况等建筑安全信息B无此项区域模拟图及各层平面图的显示B无此项响应时间B无此项多个平面图显示的查询功能B无此项火灾报警平面优先显示功能B无此项可燃气体报警系统、电气火灾监控系统的相关信息的显示B无此项消防安全管理信息的显示B无此项其它信息显示B无此项图形显示装置（CRT）监测信息的接收与传输B无此项信息上传城市消防监控中心的时间B无此项优先传送功能C无此项接收监控中心的查询指令功能B无此项专用的信息传输指示灯C无此项火灾自动报警及联动控制系统 第10页 共13页检测项目检测内容项目类别实测记录判定火灾报警传输设备或用户信息传输装置合法 性市场准入要求A无此项数量、规格、型号与设置A无此项设置位置、操作盒检修间距B无此项手动报警装置设置位置C无此项与火灾报警控制器、消防联动控制器灯设备的连接B无此项基本功能监测信息的接受与传输B无此项信息上传城市消防监控中心的时间B无此项主、备电源切换功能B无此项优先传送功能C无此项设备自检和故障报警功能B无此项接收监控中心的查询指令功能B无此项专用的信息传输指示灯C无此项火灾显示盘合法 性市场准入要求A原有设施，符合设计要求合格数量、规格、型号与设置A原有设施，符合设计要求合格固定牢固B牢固无倾斜合格距地高度、正面操作距离C底边距地1.5m，正面1.2m合格报警音响B82dB合格功能响应时间B3s内合格非火灾报警控制器供电的火灾显示盘的电源B无此项显示对应报警点位及其注释信息的功能B报警点位显示正确合格火灾自动报警及联动控制系统 第11页 共13页检测项目检测内容项目类别实测记录判定消防专用xx合法 性市场准入要求A原有设施，符合设计要求合格数量、规格、型号与设置A原有设施，符合设计要求合格消防控制室、消防值班室或企业消防站等处外线xx的质量B消防控制器设有外线xx合格xx分机重要设备机房内的设置B重要设备房设有对讲xx合格隧道出入口及隧道内的设置B无此项避难层的内设置B无此项xx插孔手动火灾报警按钮的或消火栓按钮等处xx插孔的设置C手动火灾报警按钮均设有xx插孔合格避难层的设置B无此项安装安装位置、高度C1.31.5m合格区别于普通xx的标识C有明显区别合格安装牢固B牢固无明显松动和倾斜合格消防xx、xx插孔和消防控制室间的呼叫及通话质量B能正常呼叫，通话音质清晰合格火灾应急广播合法 性市场准入要求A原有设施，符合设计要求合格数量、规格、型号与设置A原有设施，符合设计要求合格设置集中报警系统和控制中心报警系统消防应急广播的设置A设有消防广播系统合格扬声器设置位置、安装距离B距走道末端12.5m，步行距离25m合格环境噪声大于60dB的场所最远点的播放声压级B15dB合格扬声器额定功率B3w合格扬声器的安装、外观、距地面高度B牢固可靠，表面无破损，距地高度2.2m合格话筒播音及扩音机其他功能B话筒播音，仪表、指示灯显示正常，开关和控制按钮动作灵活，监听功能正常合格功能火灾确认后的全楼播音B全楼播音合格应急广播域火灾声光警报器的交替工作B不能交替不合格分区广播功能B能分区广播合格合用广播的强制切入消防应急广播的功能A能强制切入消防应急广播合格全负荷时实验B全负荷工作正常合格任一个扬声器断路，其他扬声器的工作状态B功能正常合格火灾自动报警及联动控制系统 第12页 共13页检测项目检测内容项目类别实测记录判定火灾警报装置合法 性市场准入要求A原有设施，符合设计要求合格数量、规格、型号与设置A原有设施，符合设计要求合格设置警报装置的设置A明显部位，未与安全出口在同一墙面合格设置位置B均匀设置合格每个报警区域的设置B每个报警区域均设置合格隧道内的设置、设置间距B合格安装外观及牢固度C牢固可靠，表面无破损合格安装位置、距地面高度B明显位置，距地高度2.2m合格功能声级压B75 dB -100dB合格带有语音提示功能时语音同步器的设置A无此项声警报器的同时启动与停止A符合设计要求合格声警报器单次发出火灾警报时间、与消防应急广播交替循环播放功能B不能交替不合格消防电梯设置轿厢内专用xx的设置、通话情况B无此项首层供消防队员专用的操作按钮的设置及保护B无此项井底应设排水设施、排水量B无此项轿厢内装修材料A无此项运行时间B无此项消防电梯首层迫降按钮功能A无此项远程手动或联动控制功能A无此项消防控制室反馈信号B无此项火灾自动报警及联动控制系统 第13页 共13页检测项目检测内容项目类别实测记录判定消防控制室设置设置位置、隔墙上的门、安全出口、耐火等级A原有设施，符合设计要求合格消防值班室的设置C符合要求合格严禁与消防控制室无关的电气线路和管路穿过A无无关的电气线路和管路穿过合格送、回风管的穿墙处防火阀的设置A无此项可能影响消防控制室的设备工作的电磁场干扰源A无电磁场干扰源合格门开启方向、入口标志设置B向疏散方向开启，有标志合格消防控制设备布置安装牢固及接地标志B安装牢固，接地有标志合格布置空间C无此项壁挂式安装C无此项合用的消防控制室，消防设备的布置B无此项系统联动试验联动关系A2个独立的点作触发信号，符合规范要求合格防烟关系A无此项排烟关系A无此项常开防火门关闭，接收反馈信息A无此项非疏散通道上设置的防火卷帘下降，接收反馈信号A无此项疏散通道上设置的防火卷帘下降，接收反馈信号A无此项消防应急照明和疏散指示灯投入，接收反馈信号A消防应急照明和疏散指示灯动作可靠，动作信号反馈至消防控制室合格非消防电源切断，接收反馈信号A非消防电源切断动作可靠，动作信号反馈至消防控制室合格消防广播启动，接收反馈信号A消防广播动作可靠，动作信号反馈至消防控制室合格电梯迫降至首层，接收反馈信号A无此项火灾警报装置启动，接收反馈信号A火灾警报装置动作可靠，动作信号反馈至消防控制室合格其他相关设备A无此项消火栓给水系统检测报告设计单位杭州设计集团有限公司设计资质甲级施工单位江苏省消防工程有限公司施工资质一级检测使用的主要计量标准器具名称规格型号器具编号证书编号证书有效期限钢卷尺30mNJZA-005L2015-00965052015年12月22日激光测距仪LM80NJZA-080L2015-00965012015年12月23日压力表Y-60NJZA-055H2015-00965842015年12月24日电子秒表PC3000NJZA-095E2015-00965482015年12月23日检测结论该系统设备选型，安装质量及系统功能符合DB32/T186-2015建筑消防设施技术检验规程的要求，判定为 合格 (检测报告专用章) 填发日期：2015年12月20日备注共检测：A类项 29 项（不合格 0 项）；B类项 31 项（不合格 0 项）；C类项 34 项（不合格 1 项）。技术负责人： 项目负责人： 检测人：消火栓给水系统第 1 页 第 11 页检测项目检测内容项目类别实测结果结论天然水源及其他水井水井眼数量A无此项水位测试装置A无此项游泳池、景观池等的保证水量、水质的措
