公司自编号:2017（105）号

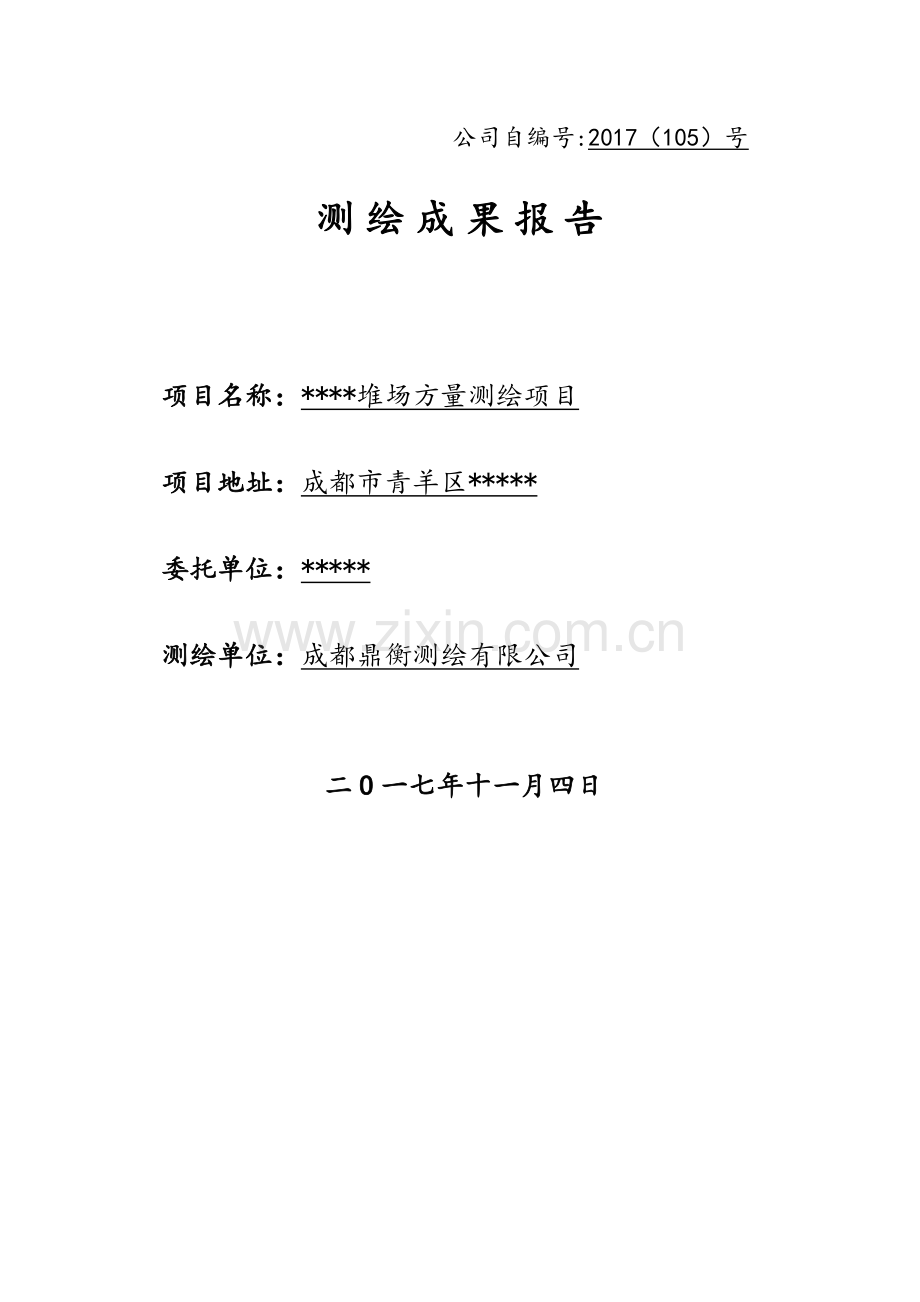

测绘成果报告

项目名称：****堆场方量测绘项目

项目地址：成都市青羊区*****

委托单位：*****

测绘单位：成都鼎衡测绘有限公司

二O一七年十一月四日

作业声明
一、受托方与委托方没有利害关系，也与有关当事人没有利害关系。
二、我单位作业人员 ***** 于2017年10月30日对坐落于成都市青羊区*****的堆场方量测绘项目进行了实地勘验及外业测绘，并由作业人员*****于2017年10月31日计算完成并形成本测绘报告书。
检查人员 ***** 于2017年11月1日对本测绘成果进行了一级检查，检查合格。专职检查人员*****于2017年11月2日对本测绘成果进行了二级检查，检查合格。
三、我单位保证本测绘成果的真实性、准确性，对本测绘成果质量负责。
四、本测绘成果报告书加盖我单位测绘成果资料专用章后方可生效。

测量人员：

计算人员：

成都鼎衡测绘有限公司
二〇一七年十一月四日
测绘单位、人员及仪器情况
一、测绘单位基本情况
证书等级

取得日期

证书编号

有效期至

法人代表

技术负责人

地址

xx

传真
/

二、本次测绘人员情况

姓名
职业资格证书号
测绘作业证书号
外业作业人

内页作业人

一级检查人

二级检查人

报告签发人

三、本次测绘投入仪器情况
名称
型号
精度
数量
编号
鉴定日期
全站仪
苏一光 RTS112SL
2″
1
Y404918
2017-02-14

堆场方量测绘和计算说明
一、测绘标准
1、中华人民共和国国家标准GB50026-2007《工程测量规范》；
2、GB/T16818-2008《中、短程光电测距规范》；
3、国家三角测量规范《GB/T17942-2000》
二、作业内容
对成都市青羊区*****院的现状堆场方量进行实地测量，并计算其方量。
三、测算依据及方法
1、坐标系统
本次测量采用采用独立坐标系统及高程系统。
2、野外数据采集方法
土石方外业测量采用面状测量方法，即根据地面地貌的起伏变化特征来采集地面的特征点。由于这种方法具有碎部点测量和传统的方格网相测量的特点，所以不仅提高测量的精度而且加快了测量的工作效率。
碎部点测量选取地面的特征点，采点密度根据地形的复杂程度来采集地面的特征点，当地形很复杂时，采点密度由0.5m-5m 不等，当地形很平缓时，采点密度5-10m。本次测区虽面积较小，但部分高差较大，碎部点采点密度综合取值为0.5m-10m不等。
3、内业计算
计算软件：南方CASS9.0
计算方法：三角网法
四、测算说明
1、本次测量对象为一独立堆场，堆场的四至较为方正，本报告仅为委托方提供该堆场方量，故本次采用自建独立坐标系统。
2、委托方未提供控制点及相关资料，测量边界及起算方量底面标高为委托方现场指认。其中底面起算标高为997.900m。

五、项目区位分布图

六、建筑物现状影像图
侧面

侧面

侧面

侧面

原始地面

原始地面

七、堆场方量统计表
堆场
坪高（m）
方量（m³）
1号
997.900
1155.1

八、堆场边界点坐标成果表

点号
X(m)
Y(m)
1
1006.181
1003.706
2
995.138
1002.251
3
987.481
1000.407
4
987.835
998.578
5
991.349
998.636
6
992.698
977.614
7
995.213
977.769
8
995.322
972.872
9
1007.980
973.988
10
995.499
1006.161
11
1006.037
1006.333
12
1008.394
1003.612
13
1006.740
988.046
14
1008.605
988.211
15
1008.627
995.562
九、堆场边界点位图

十、堆场碎部点坐标成果表

点号
X(m)
Y(m)
H(m)
1
999.594
999.146
1000.201
2
1005.034
976.582
1000.460
3
998.023
975.362
1000.392
4
1003.483
1000.558
1000.169
5
995.576
997.699
1000.080
6
999.898
984.689
1000.393
7
1005.719
981.880
1000.331
8
995.094
985.039
1000.239
9
1006.181
1003.706
1000.051
10
995.138
1002.251
999.942
11
987.481
1000.407
999.893
12
987.835
998.578
999.674
13
991.349
998.636
999.981
14
1000.356
1004.590
1000.189
15
999.312
992.024
1000.221
16
1001.538
977.346
1000.458
17
992.698
977.614
1000.267
18
995.213
977.769
1000.541
19
995.322
972.872
1000.410
20
1007.980
973.988
1000.389
21
1011.828
1007.385
997.900
22
992.586
988.672
1000.101
23
991.686
997.240
999.859
24
995.499
1006.161
1000.160
25
1006.037
1006.333
1000.223
26
1008.394
1003.612
999.968
27
1004.043
992.281
1000.198
28
1006.740
988.046
1000.217
29
1008.605
988.211
1000.218
30
1008.627
995.562
1000.172
十一、堆场测绘成果图

十二、堆场方量计量图
