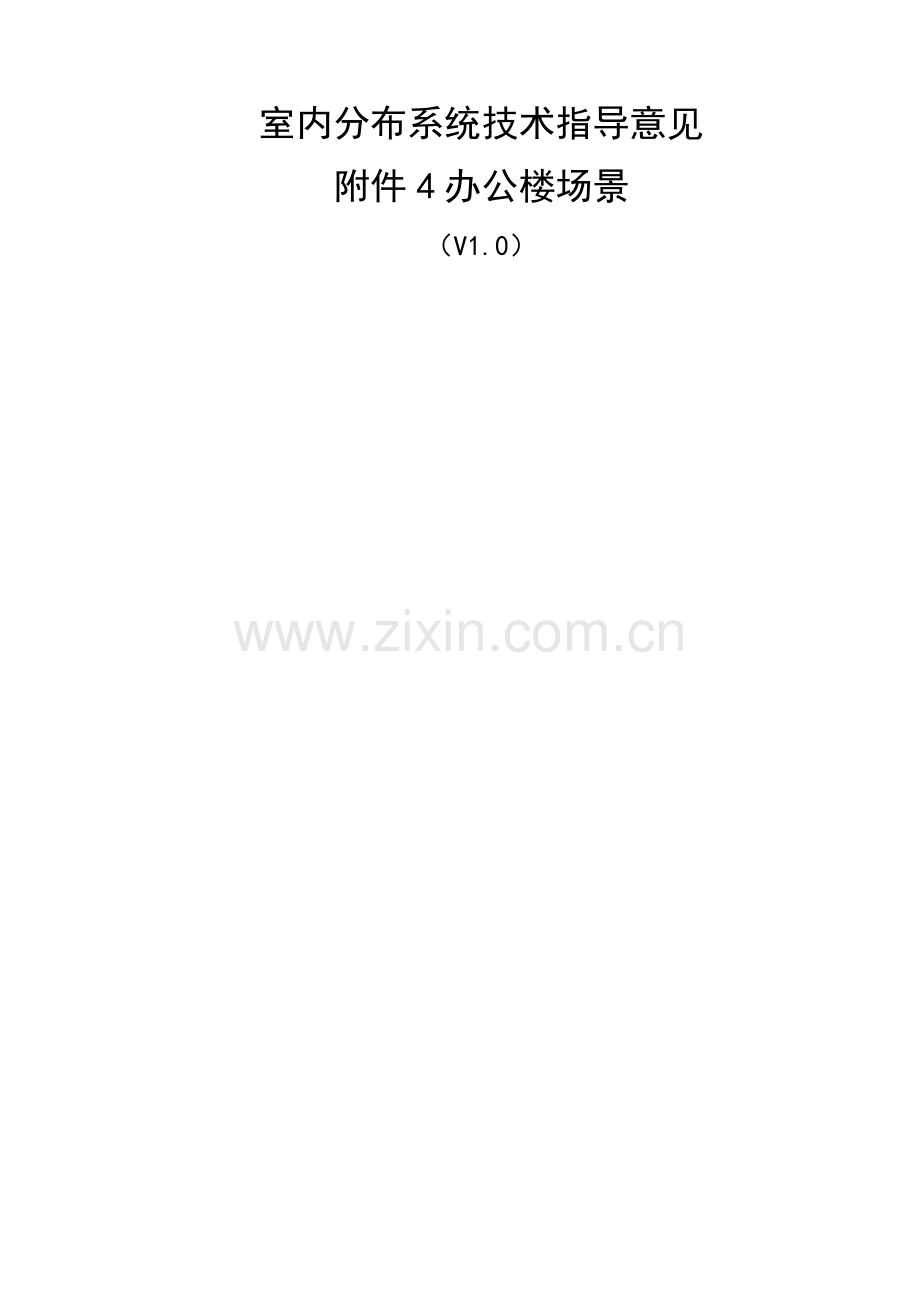

室内分布系统技术指导意见
附件4办公楼场景
（V1.0）

中国铁塔股份有限公司
2016年3月

目  次
1 场景概述 1
1.1 建筑物特点 1
1.2 建筑物功能分区 1
1.2.1 大厅 1
1.2.2 平层 1
1.2.3 电梯 1
1.2.4 地下停车场 2
2 各功能分区覆盖技术要点 2
2.1 大厅 2
2.2 平层 3
2.2.1 走廊+单双边房间 3
2.2.2 隔断式办公区 5
2.2.3 无隔断办公区 6
2.3 电梯 7
2.4 地下停车场 8
3 小区划分 10
3.1 小型楼宇 10
3.2 大中型楼宇 11
4 小区切换 11
4.1 大厅与室外小区的切换 11
4.2 地下停车场 12
4.3 电梯 12

1 场景概述
1.1 建筑物特点
办公楼类型较多，根据功能不同包含商业写字楼、党政机关办公楼、医院等。
商业写字楼一般都是大型、高层建筑，内有多部电梯，建筑物内部结构复杂，高层室内无线信号覆盖较差。
党政机关办公楼建筑恢宏，单层面积较大，内部区域无线信号较弱。
医院单层建筑面积大，宏站无线信号无法良好覆盖。医院门诊大厅人流量大，通讯需求旺盛。

图1 办公楼场景图
1.2 建筑物功能分区
建筑物内部按照功能区域可分为大厅、平层、电梯、地下停车场等。
1.2.1 大厅
办公楼首层一般设计为大厅，设有咖啡厅、休息区、大堂吧、前台等。多数大厅中空，高度较高。大厅人流密度在上下班高峰期呈现短时期高度密集。
医院首层一般为门诊挂号大厅，结构空旷，阻断较少，但人流量高度密集。
1.2.2 平层
平层内部建筑隔断较多，穿透损耗情况复杂。按照结构特点一般分为走廊+单双边房间、隔断式办公区、无隔断办公区等。
1.2.3 电梯
电梯采用上下运行方式工作，安装在井道内，电梯井道墙体较厚，电梯轿箱为金属材料，信号衰减严重。
电梯按运行速度主要分为普通电梯和高速电梯两类，此外还有少量的观光电梯。
1.2.4 地下停车场
地下停车场为钢筋混凝土结构，中间有较多较粗的承重钢筋混凝土立柱，结构比较简单，开阔空旷。
2 各功能分区覆盖技术要点
办公楼场景室内分布系统的规划设计应结合各功能分区特点采用合理的覆盖方式。
2.1 大厅
（1）大厅高度较低时，宜安装全向吸顶天线进行覆盖，单天线覆盖范围20-30米左右。

图2 大厅全向吸顶天线覆盖图
（2）大厅挑高时，宜采用定向壁挂天线覆盖，布放在有阻挡的位置，或者贴墙朝向大厅内部，控制信号外泄。

图3 大厅定向壁挂天线覆盖图
2.2 平层
平层天线一般安装在走廊内，采用全向吸顶天线，对于纵深大的房间或会议室需要进房间覆盖。
2.2.1 走廊+单双边房间
（1）一般在走廊安装全向吸顶天线覆盖房间，天线覆盖范围8-12米左右。
（2）对于较大房间，天线宜进房间进行覆盖，根据安装条件选择全向吸顶天线或定向壁挂天线。全向吸顶天线的安装位置应在满足覆盖需求的基础上尽量远离窗边以控制泄漏，定向壁挂天线应安装在靠近房间外缘的位置向内覆盖。如果天线进房间有难度，天线应安装在靠近房间门口的位置。
（3）对于走廊单边有房间的场景，宜采用定向壁挂天线进行覆盖。

图4 走廊+双边房间覆盖图

图5 走廊+双边房间覆盖图(天线进房间)

图6 走廊+单边房间覆盖图
2.2.2 隔断式办公区
（1）对于纤维板或石膏板类型隔断的办公区，宜采用全向吸顶天线覆盖，天线覆盖范围15米左右。

图7 石膏板隔断办公区覆盖图
（2）对于玻璃隔断的办公区，宜采用全向吸顶天线覆盖，天线覆盖范围12米左右。

图8 玻璃隔断办公区覆盖图
（3）极少数高档办公楼的玻璃隔断采用高档稀有金属镀膜玻璃，此类玻璃隔断的穿透损耗较大，应采用天线进房间覆盖的方式。
2.2.3 无隔断办公区
办公楼内无隔断办公区、大型会议室、医院输液室、候诊大厅等，宜采用全向吸顶天线进行覆盖，天线覆盖范围25m左右；无法安装全向吸顶天线时，采用定向壁挂天线安装在墙壁上进行覆盖。

图9 无隔断办公区覆盖图

图10 大型会议室覆盖图
2.3 电梯
电梯覆盖主要有以下几种方式：
（1）电梯井道内布放对数周期天线，主瓣方向朝下覆盖，单天线覆盖楼层一般为4层；对于共井电梯，可在中间位置布放天线，一般覆盖3部电梯。

图11 电梯井道对数周期天线覆盖示意图
（2）电梯井道内布放定向壁挂天线，主瓣方向朝向电梯厅，兼顾对电梯厅覆盖，单天线覆盖楼层一般为3层；对于共井电梯，可在中间位置布放天线，一般覆盖3部电梯。

图12 电梯井道定向壁挂天线覆盖示意图
（3）观光电梯一般为180度玻璃隔断面向室外，低层的观光电梯一般无需专门覆盖。高层的观光电梯需要进行信号测试，无线信号不能满足网络覆盖需求时，宜在楼层的电梯厅口布放全向吸顶天线进行覆盖。
（4）对于超高电梯或高速电梯，在电信企业认可的前提下，可采用漏缆进行覆盖。
注： 对于经过协调确实无法进入电梯井道内施工的楼宇，可在每层电梯厅安装全向吸顶天线覆盖电梯。
在制定电梯覆盖方案时，应结合楼宇的小区规划、电梯与平层的切换关系、模测情况及电信企业的要求采用一种或多种方式相结合的方案，实现电梯的良好覆盖。
2.4 地下停车场
地下停车场可以采用对数周期天线、定向壁挂天线和全向吸顶天线相结合的方式进行覆盖。
（1）对于狭长的地下停车场，在隔断较多的情况下，宜采用中轴线上布放全向吸顶天线的方式覆盖；在隔断较少的情况下，宜采用在离信源较近的单侧墙壁上安装定向壁挂天线或对数周期天线的方式覆盖，避免天线主瓣正对立柱。

图13 地下停车场定向与全向覆盖对比示意图
（2）对于宽度较大的停车场，可以采用两侧墙壁上交替安装定向壁挂天线或对数周期天线与中间交错布放全向吸顶天线相结合的方式覆盖，避免天线主瓣正对立柱。

图14 地下停车场定向与全向结合覆盖对比示意图
（3）进出口分为直道和弯道两种情况
1)直道的场景结合天线的实际安装条件，宜采用定向壁挂天线或对数周期天线的方式覆盖；无法安装定向壁挂天线或对数周期天线时，采用全向吸顶天线覆盖。

图15 地下停车场直道进出口覆盖示意图
2)弯道一般采用定向壁挂天线或对数周期天线覆盖，安装位置一般控制在弯道附近。

图16 地下停车场弯道进出口覆盖示意图
3 小区划分
办公楼场景宜采用垂直分区方式，多个平层设置为一个小区。
3.1 小型楼宇
楼宇面积较小，整栋楼宇划分为一个小区即可满足容量及覆盖需求。

图17 小型楼宇小区划分示意图
3.2 大中型楼宇
楼宇面积较大，整栋楼宇可采用垂直分区方式划分为两个或多个小区。综合考虑施工条件、建设成本、小区切换等因素，同一处电梯井道引入小区数量不宜超过2个，宜将电梯井道和电梯厅规划为同一个小区。
根据实际情况，电梯井道可与低层规划为同一小区或引入高层、低层2个小区。

图18 大中型楼宇小区划分示意图
4 小区切换
4.1 大厅与室外小区的切换
（1）当室外宏站信号较强时，切换区域宜设置于室内区域，天线安装在室内靠近门口处，通过门口玻璃或横梁限制信号外泄，同时室外信号通过玻璃或墙体遮挡而比室内信号弱，保证用户进入室内后能让室内小区占主导，迅速切换至室内小区；反之，在门外区域，室外小区会占主导，保证用户出去时能迅速切换至室外小区。
（2）当室外宏站信号较弱时,切换区域设置于室外区域，避免设置在街道上，宜在大厅出入口处布放全向吸顶天线增加重叠区域。

图19 大厅与室外小区切换示意图
4.2 地下停车场
（1）地下停车场进出口有较大弯道的出口，天线一般采用定向壁挂天线或对数周期天线，向外进行覆盖，安装位置一般在弯道附近，确保能将室内外信号良好衔接，保证合理的切换带。
（2）地下停车场进出于较直的地下停车场进出口，可以结合现场的安装条件，宜采用定向壁挂天线或对数周期天线进行覆盖，保证合理的切换带。
4.3 电梯
（1）电梯井道和平层不同小区时，宜采用定向壁挂天线兼顾覆盖电梯厅，应设计好电梯厅附近区域的平层天线信号强度，保证电梯厅与平层有足够的重叠区，确保由平层进出电梯时在电梯厅完成切换。

图20 电梯与平层切换区设置示意图
经过模拟测试或电信企业提出明确要求，采用电梯井道安装定向壁挂天线的方式无法确保电梯厅和平层有足够重叠覆盖区时，可采用电梯井道安装对数周期天线及电梯厅加装全向吸顶天线相结合的方式，电梯厅采用与电梯井道同小区信号，保证电梯厅与平层有足够的重叠区，确保由平层进出电梯时在电梯厅完成切换。
（2）电梯井道划分为两个小区时，在小区重叠处需设置足够的重叠覆盖区，保证电梯运行中的小区切换。

图21 电梯井道内切换区设置示意图
重叠覆盖区计算：以切换时间最长的GSM系统为例：切换时长配置为6s（该值与电信企业设备参数配置相关）、电梯运行速度3m/s时，则需设置3m/s*6s=18m的重叠覆盖区。
