天翼宽带政企网关A8-C(FTTO)安装教程

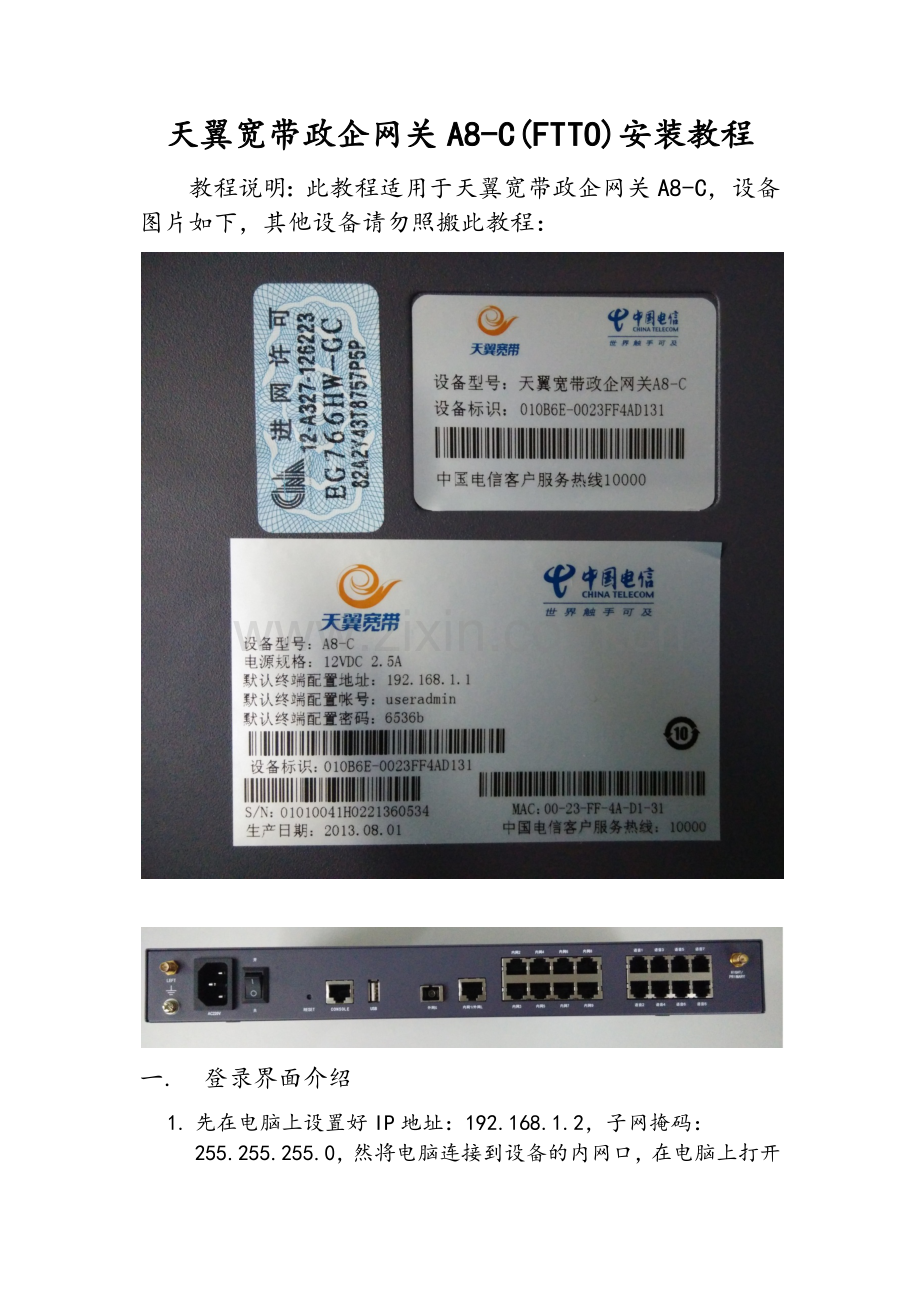

教程说明：此教程适用于天翼宽带政企网关A8-C，设备图片如下，其他设备请勿照搬此教程：

一. 登录界面介绍

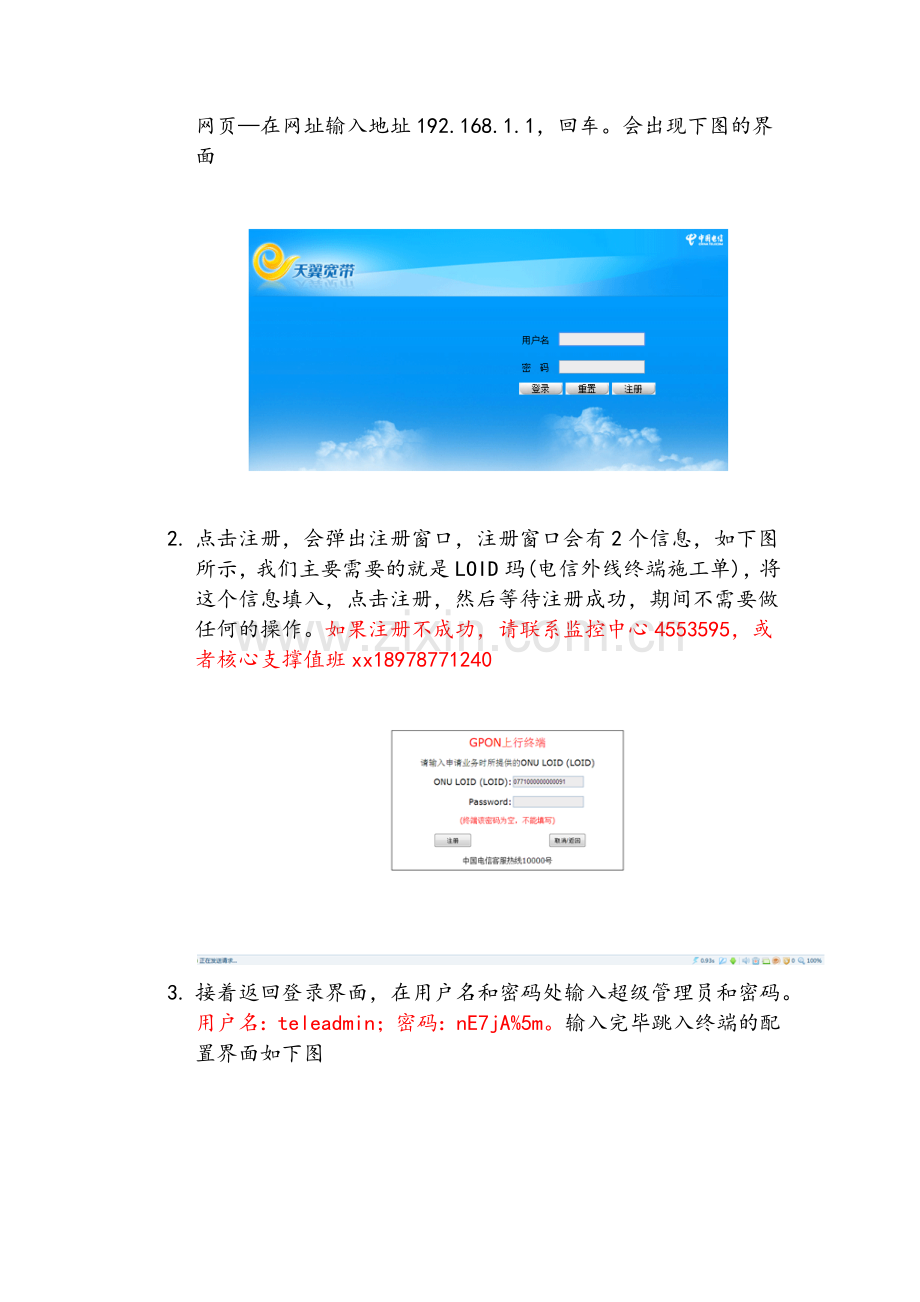

1. 先在电脑上设置好IP地址：192.168.1.2，子网掩码：255.255.255.0，然将电脑连接到设备的内网口，在电脑上打开网页—在网址输入地址192.168.1.1，回车。会出现下图的界面

2. 点击注册，会弹出注册窗口，注册窗口会有2个信息，如下图所示，我们主要需要的就是LOID玛(电信外线终端施工单)，将这个信息填入，点击注册，然后等待注册成功，期间不需要做任何的操作。如果注册不成功，请联系监控中心4553595，或者核心支撑值班xx18978771240

3. 接着返回登录界面，在用户名和密码处输入超级管理员和密码。用户名：teleadmin；密码：nE7jA%5m。输入完毕跳入终端的配置界面如下图

4. 这个页面用于展现整个设备的基本情况，点击相应部分可以查看详细信息，接着点击“基础配置”会进入到配置界面，如下图：

5. 点击“WAN子接口”，我们会看到3条基本信息，1_Internet_R_41、2_Other_B_45和3_Management_voice_R_46。其中1_Internet_R_41是宽带子接口信息，2_Other_B_45是IPTV子接口信息，3_Management_voice_R_46是网管和语音信息，如下图所示，如果LOID注册成功的话，会自动下发工单相对应的信息。

6. 如果注册成功，但是没有下发相应的信息的话，就需要我们手动添加（宽带帐号密码根据实际情况填入，其他添加内容按照下图修改.）：
1_Internet_R_41具体配置：

2_Other_B_45子接口具体配置，这里大家需要注意一下，这个终端有9个内网口， IPTV（2_Other_B_45子接口）需要绑定其中的一个，当你确定需要的哪个端口后，需要在LAN绑定处绑定你需要的端口，如下图绑定了6、7、8、9。注意：一旦绑定端口之后，绑定端口是无法通过输入192.168.1.1来进入终端配置的.

3_Management_voice_R_46具体配置

当我们确认以上信息都配置成功且无问题后，我们点击“语音配置”，这个配置是为有xx业务用户配置的，配置界面如下：

点击SIP，会出现如下图所示，在这个配置界面，我们需要配置的是注册服务器和代理服务器，其他不需要管。2个服务器配置的IP地址都是：172.79.255.20

这一界面配置完把界面往下拖，点击确定后，在单击用户认证

点击编辑如下图，输入电信外线终端施工单里xx的物理号（用户帐号）和SIPxx密码（密码），其余配置可不填，然后单击确定，至此配置完全结束.

在使用设备的时候遇见的一些问题：
1、 光分器分为EPON光分器和GPON光分器，在使用设备前我们要确认设备接入的光分器是EPON还是GPON：设备的初始配置光口是GPON模式，如果接入光源是EPON就需要到“基本配置”里的“G配置”，将G口改为E口。
2、 如果开通的业务是固定IP的，是需要自己手动设置IP地址的，设置方法上面教程已经说到。
